Dioda prostownicza to kluczowy element elektroniczny, który przekształca prąd przemienny na stały. Składa się z dwóch warstw półprzewodnika, tworząc złącze p-n. Przewodzi prąd tylko w jednym kierunku, co jest jej główną cechą. Najczęściej wykonana z krzemu, ma charakterystyczny spadek napięcia około 0,7 V w kierunku przewodzenia. Diody prostownicze są szeroko stosowane w elektronice, od prostych zasilaczy po skomplikowane układy ochronne.
Kluczowe informacje:
- Przekształca prąd przemienny na stały
- Zbudowana z dwóch warstw półprzewodnika (p-n)
- Przewodzi prąd jednokierunkowo
- Typowy spadek napięcia: 0,7 V dla krzemu
- Zastosowania: prostowniki, zasilacze, układy ochronne
- Ważne parametry: maksymalne napięcie wsteczne, prąd przewodzenia, moc strat

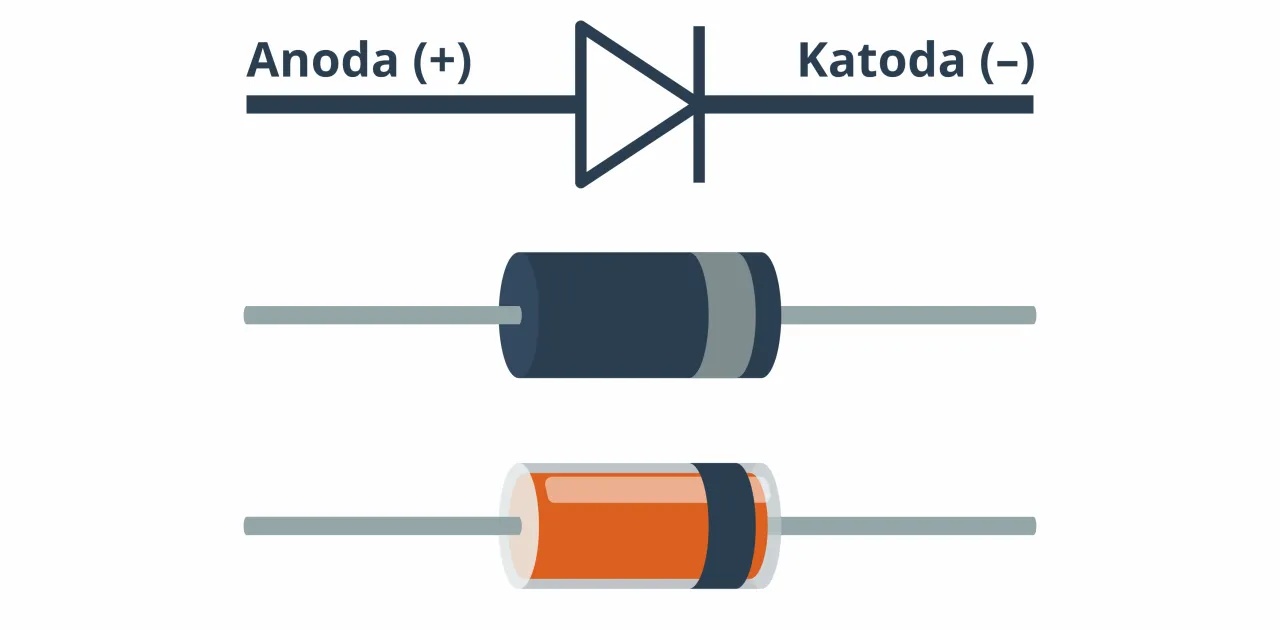

Budowa diody prostowniczej
Dioda prostownicza to kluczowy element elektroniczny, którego sercem jest złącze p-n. To połączenie dwóch warstw półprzewodnika o odmiennych właściwościach elektrycznych. Jedna warstwa, typu p, ma nadmiar dziur, druga, typu n, nadmiar elektronów. Ta struktura umożliwia jednokierunkowy przepływ prądu.
Najczęściej stosowanym materiałem do produkcji diod prostowniczych jest krzem, choć czasem używa się też germanu. Cały układ zamknięty jest w szczelnej obudowie, chroniącej przed uszkodzeniami i wpływem środowiska.
Zasada działania diody prostowniczej
Charakterystyka diody prostowniczej opiera się na jej zdolności do przewodzenia prądu w jednym kierunku. Gdy napięcie na anodzie jest wyższe niż na katodzie, elektrony swobodnie przepływają przez złącze, tworząc prąd elektryczny. To tzw. kierunek przewodzenia.
W przeciwnym przypadku, gdy katoda ma wyższy potencjał niż anoda, przepływ prądu jest blokowany. Dioda działa wtedy jak izolator, prawie całkowicie uniemożliwiając przepływ elektronów. To kluczowa cecha charakterystyki diody prostowniczej.
Napięcie przewodzenia
Napięcie progowe to minimalna wartość napięcia, przy której dioda zaczyna przewodzić prąd. Oto typowe wartości dla różnych materiałów:
- Krzem: około 0,7 V
- German: około 0,3 V
- LED: od 1,8 V do 3,3 V (zależnie od koloru)
Czytaj więcej: Arduino przekaźnik: Jak podłączyć i zaprogramować krok po kroku

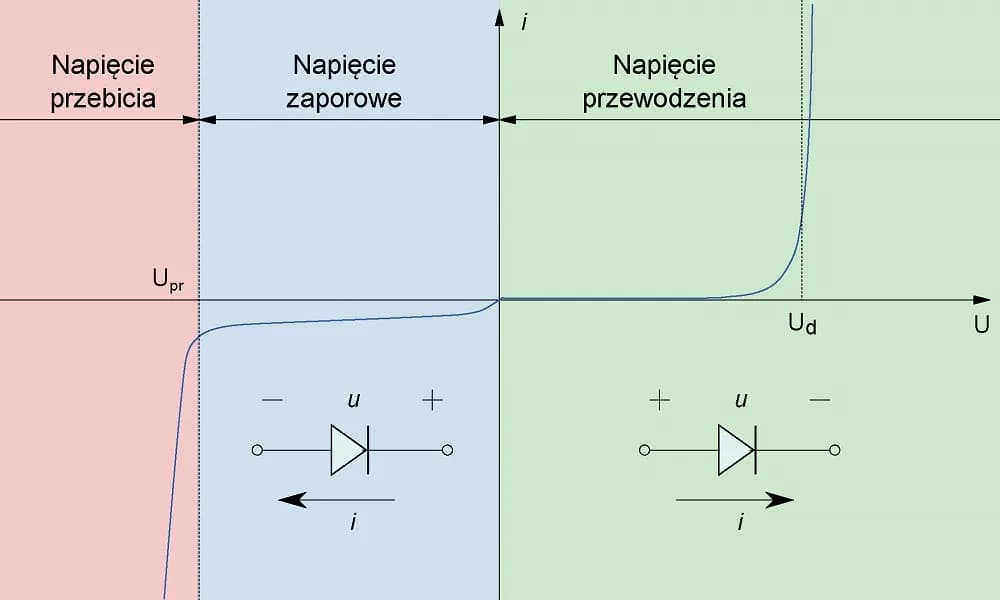

Charakterystyka prądowo-napięciowa diody
Charakterystyka prądowo-napięciowa diody to graficzne przedstawienie zależności między napięciem a prądem płynącym przez diodę. Krzywa ta ma charakterystyczny kształt, przypominający literę "J". Pokazuje ona trzy kluczowe obszary pracy diody: zaporowy, przewodzenia i przebicia.
Obszar zaporowy
W obszarze zaporowym dioda blokuje przepływ prądu. Prąd wsteczny jest minimalny, rzędu nanoamperów. To stan, w którym dioda działa jak izolator, co jest kluczowe dla wielu zastosowań.
Obszar przewodzenia
Po przekroczeniu napięcia progowego dioda wchodzi w obszar przewodzenia. Prąd gwałtownie rośnie, a spadek napięcia na diodzie stabilizuje się. To w tym obszarze dioda pełni swoją główną funkcję przewodnika prądu.
Obszar przebicia
Przy zbyt wysokim napięciu wstecznym następuje zjawisko przebicia. Gwałtowny wzrost prądu może prowadzić do uszkodzenia diody. Niektóre specjalne typy diod są zaprojektowane do pracy w tym obszarze.
Kluczowe parametry techniczne diod prostowniczych
Parametry techniczne diody prostowniczej określają jej właściwości i możliwości zastosowania. Oto najważniejsze z nich:
| Parametr | Opis |
| Maksymalne napięcie wsteczne | Najwyższe napięcie, które dioda może wytrzymać w kierunku zaporowym |
| Maksymalny prąd przewodzenia | Największy prąd, który może bezpiecznie płynąć przez diodę |
| Spadek napięcia w kierunku przewodzenia | Typowo 0,7 V dla krzemu, określa straty mocy |
| Maksymalna moc strat | Najwyższa moc, jaką dioda może rozproszyć bez uszkodzenia |
Funkcja prostowania prądu
Dioda prostownicza przekształca prąd przemienny (AC) na pulsujący prąd stały (DC). Przepuszcza ona tylko dodatnie połówki sinusoidy, blokując ujemne. Ten pulsujący prąd stały jest następnie wygładzany przez kondensatory. Proces ten jest kluczowy dla zasilania większości urządzeń elektronicznych, które wymagają stałego napięcia.
Zastosowania diod prostowniczych
Zastosowania diody prostowniczej są niezwykle szerokie, od prostych układów po zaawansowane systemy elektroniczne.
Prostowniki i zasilacze
W prostownikach i zasilaczach diody prostownicze pełnią kluczową rolę. Przekształcają one prąd przemienny z sieci na prąd stały, niezbędny do zasilania większości urządzeń elektronicznych. To podstawowe, ale niezwykle ważne zastosowanie.
Układy ochronne
Diody chronią układy przed odwrotną polaryzacją, blokując przepływ prądu w niepożądanym kierunku. Dodatkowo, w układach zabezpieczających przed przepięciami, diody mogą odprowadzać nadmiarowy prąd, chroniąc wrażliwe komponenty.
Falowniki i przetwornice
W falownikach i przetwornicach diody umożliwiają precyzyjną kontrolę napięcia i częstotliwości. Współpracując z tranzystorami, pozwalają na efektywne przetwarzanie energii elektrycznej, co jest kluczowe w systemach zasilania i energoelektronice.
Zalety i ograniczenia diod prostowniczych
Główne korzyści stosowania diod prostowniczych to:
- Prostota działania i niezawodność
- Niski koszt produkcji
- Szeroki zakres zastosowań
- Wysoka efektywność w prostowaniu prądu
Jednakże, diody mają też swoje ograniczenia. Występuje na nich spadek napięcia, co prowadzi do strat mocy. Dodatkowo, ich charakterystyka może zmieniać się wraz z temperaturą, co wymaga uwzględnienia w projektowaniu układów.
Rodzaje diod prostowniczych
Istnieje kilka typów diod prostowniczych, każdy o specyficznych właściwościach i zastosowaniach. Diody krzemowe są najpopularniejsze ze względu na niski koszt i dobre parametry. Diody Schottky'ego oferują niższy spadek napięcia i szybsze działanie. Diody mocy są zdolne do przewodzenia dużych prądów. Diody lawinowe są zaprojektowane do pracy w obszarze przebicia.
Jak dobierać diody prostownicze do aplikacji?
Przy wyborze diody prostowniczej należy uwzględnić:
- Maksymalne napięcie wsteczne w układzie
- Wymagany prąd przewodzenia
- Dopuszczalny spadek napięcia
- Szybkość przełączania (w aplikacjach wysokoczęstotliwościowych)
Napięcie wsteczne musi być wyższe niż maksymalne napięcie w układzie. Prąd przewodzenia determinuje rozmiar i typ diody. Spadek napięcia wpływa na straty mocy. Szybkość przełączania jest kluczowa w układach pracujących z wysokimi częstotliwościami.
Kluczowa rola diod prostowniczych w elektronice
Diody prostownicze to fundamentalne elementy współczesnej elektroniki. Ich unikalna zdolność do jednokierunkowego przewodzenia prądu czyni je niezastąpionymi w wielu aplikacjach, od prostych zasilaczy po zaawansowane systemy energoelektroniczne. Zrozumienie ich charakterystyki, budowy i zasady działania jest kluczowe dla każdego, kto zajmuje się projektowaniem lub naprawą układów elektronicznych.
Od złącza p-n, przez charakterystykę prądowo-napięciową, aż po różnorodne zastosowania - każdy aspekt diody prostowniczej ma znaczenie w praktyce. Wybór odpowiedniej diody, uwzględniający jej parametry techniczne, może znacząco wpłynąć na wydajność i niezawodność całego układu. Dlatego tak ważne jest, aby inżynierowie i technicy elektronicy doskonale rozumieli właściwości i możliwości tych niepozornych, ale jakże istotnych komponentów.
