Dioda prostownicza to kluczowy element elektroniczny służący do konwersji prądu zmiennego (AC) na prąd stały (DC). Składa się z dwóch warstw półprzewodnikowych: typu p i n, tworzących złącze p-n. Jej główną cechą jest przewodzenie jednokierunkowe, co pozwala na przepływ prądu tylko w jednym kierunku. Ta właściwość sprawia, że diody prostownicze są szeroko stosowane w elektronice, szczególnie w zasilaczach, prostownikach i układach stabilizujących.
Działanie diody prostowniczej opiera się na asymetrii w przewodzeniu prądu. Gdy napięcie na anodzie jest wyższe niż na katodzie, dioda przewodzi prąd. W przeciwnym przypadku blokuje jego przepływ. To sprawia, że diody prostownicze są niezastąpione w wielu urządzeniach elektronicznych codziennego użytku.
Kluczowe informacje:- Dioda prostownicza przekształca prąd zmienny na stały
- Składa się z warstw półprzewodnikowych typu p i n
- Charakteryzuje się jednokierunkowym przewodzeniem prądu
- Główne parametry to prąd przewodzenia (IF) i napięcie wsteczne (UR)
- Szeroko stosowana w zasilaczach, prostownikach i układach stabilizujących
Czym jest dioda prostownicza?
Dioda prostownicza to półprzewodnikowy element elektroniczny, który umożliwia przepływ prądu tylko w jednym kierunku. Jest kluczowym komponentem w konwersji prądu zmiennego (AC) na prąd stały (DC). Charakterystyka diody prostowniczej opiera się na jej zdolności do blokowania przepływu prądu w kierunku przeciwnym, co czyni ją niezbędną w wielu układach elektronicznych.
Podstawowe cechy diody prostowniczej to jednokierunkowe przewodzenie, niskie napięcie przewodzenia i wysoka wytrzymałość na napięcie wsteczne. Te właściwości sprawiają, że diody są niezastąpione w prostownikach, zasilaczach i układach zabezpieczających.

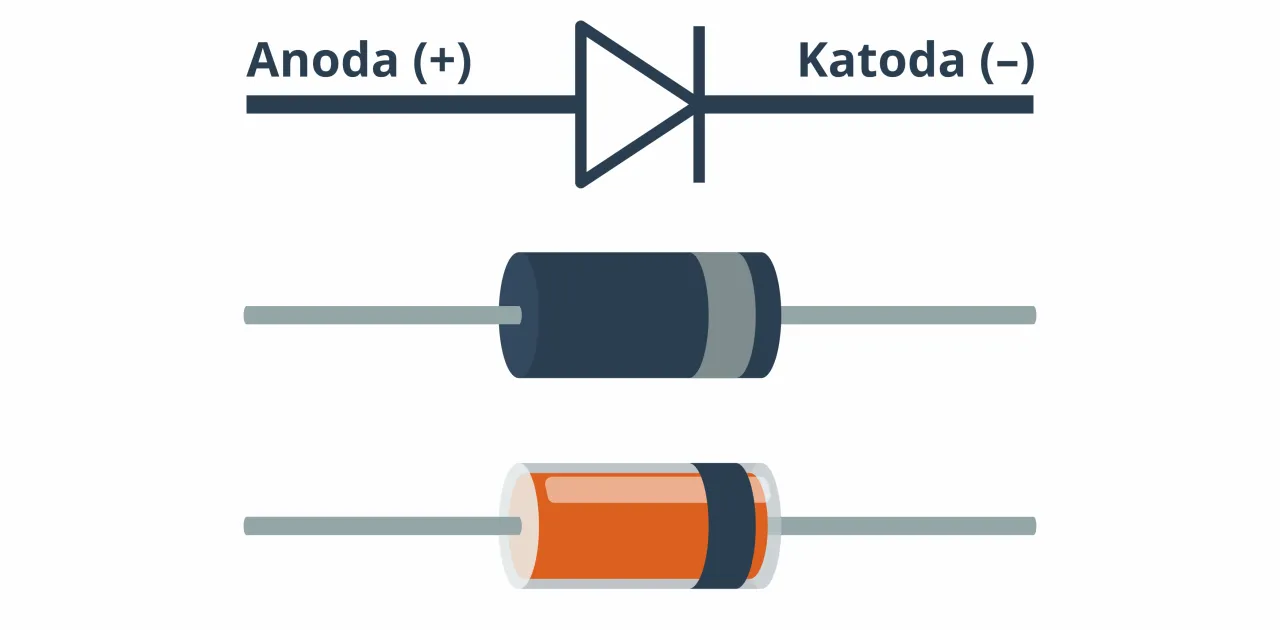

Budowa diody prostowniczej
Budowa diody prostowniczej opiera się na złączu p-n, utworzonym przez połączenie dwóch warstw półprzewodnikowych. Warstwa typu p zawiera nadmiar "dziur" (nośników dodatnich), podczas gdy warstwa typu n charakteryzuje się nadmiarem elektronów.
Na granicy tych warstw powstaje warstwa zaporowa. Jej szerokość zmienia się w zależności od przyłożonego napięcia, co decyduje o przewodzeniu lub blokowaniu prądu przez diodę.
Materiały używane w produkcji diod
- Krzem (Si) - najpopularniejszy, oferuje dobry kompromis między ceną a wydajnością
- German (Ge) - niższe napięcie przewodzenia, ale większa czułość na temperaturę
- Arsenek galu (GaAs) - wysoka szybkość przełączania, idealne do zastosowań wysokoczęstotliwościowych
- Węglik krzemu (SiC) - wysoka wytrzymałość temperaturowa i napięciowa
Czytaj więcej: Jak zintegrować kamery ONVIF z Domoticz? Kompletny poradnik
Jak działa dioda prostownicza?
Zasada działania diody prostowniczej opiera się na zjawisku przewodzenia jednokierunkowego. Gdy napięcie na anodzie jest wyższe niż na katodzie, dioda przewodzi prąd. W przeciwnym przypadku blokuje jego przepływ. Ta asymetria w przewodzeniu jest kluczowa dla funkcjonowania diody.
Przy napięciu przewodzenia, warstwa zaporowa w złączu p-n staje się cienka, umożliwiając swobodny przepływ elektronów. Natomiast przy napięciu zaporowym, warstwa ta rozszerza się, skutecznie blokując przepływ prądu.
Różnice między kierunkiem przewodzenia a zaporowym
| Kierunek przewodzenia | Kierunek zaporowy |
| Niski opór | Wysoki opór |
| Duży prąd | Minimalny prąd (prąd upływu) |
| Niskie napięcie (0,6-0,7V dla Si) | Wysokie napięcie wsteczne |
| Wąska warstwa zaporowa | Szeroka warstwa zaporowa |
Te różnice umożliwiają diodzie prostowniczej skuteczne prostowanie prądu zmiennego i ochronę układów przed przepięciami.
Kluczowe parametry diod prostowniczych
Parametry diody prostowniczej są kluczowe dla zrozumienia jej możliwości i ograniczeń. Oto najważniejsze z nich:
- IF (prąd przewodzenia) - maksymalny prąd, który może płynąć przez diodę w kierunku przewodzenia
- IR (prąd wsteczny) - niewielki prąd płynący w kierunku zaporowym
- UF (napięcie przewodzenia) - typowo 0,6-0,7V dla diod krzemowych
- UR (napięcie wsteczne) - maksymalne napięcie, jakie dioda może wytrzymać w kierunku zaporowym
- IFM (szczytowy prąd przewodzenia) - krótkotrwały maksymalny prąd przewodzenia
- URmax (maksymalne napięcie wsteczne) - napięcie, przy którym następuje przebicie diody

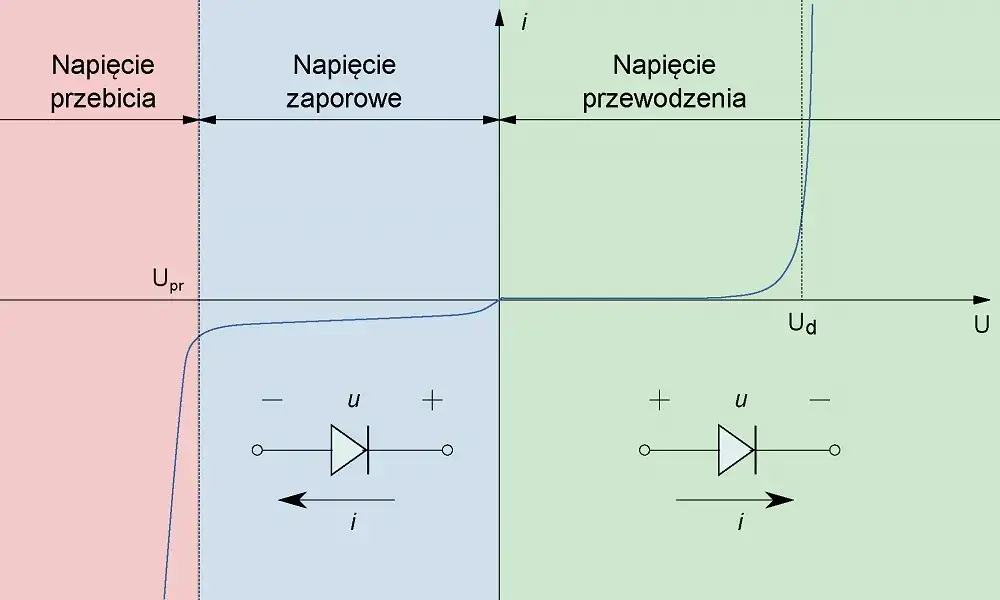

Charakterystyka prądowo-napięciowa diody
Charakterystyka prądowo-napięciowa diody prostowniczej to graficzne przedstawienie zależności między prądem a napięciem. Wykres ma kształt nietypowej krzywej, z wyraźnym "kolanem" w okolicy napięcia przewodzenia.
W obszarze przewodzenia krzywa gwałtownie rośnie, pokazując znaczny wzrost prądu przy niewielkim wzroście napięcia. W obszarze zaporowym prąd jest prawie zerowy, aż do osiągnięcia napięcia przebicia.
Wpływ temperatury na pracę diody prostowniczej
Temperatura znacząco wpływa na właściwości diody prostowniczej. Wraz ze wzrostem temperatury maleje napięcie przewodzenia, ale rośnie prąd wsteczny. To może prowadzić do niestabilności układu.
Zjawisko przebicia termicznego występuje, gdy wzrost temperatury powoduje lawinowy wzrost prądu wstecznego. Może to doprowadzić do zniszczenia diody. W praktyce oznacza to konieczność zapewnienia odpowiedniego chłodzenia, zwłaszcza w układach dużej mocy.
Zastosowania diod prostowniczych w elektronice
Zastosowania diody prostowniczej są niezwykle różnorodne, od prostych układów domowych po zaawansowane systemy przemysłowe.
Prostowniki i zasilacze
W prostownikach diody przekształcają prąd zmienny na pulsujący prąd stały. Typowy zasilacz wykorzystuje układ mostkowy z czterema diodami, który prostuje obie połówki sinusoidy prądu zmiennego. Po wyprostowaniu prąd jest filtrowany i stabilizowany, zapewniając stałe napięcie wyjściowe.
Układy stabilizujące i ochronne
Diody skutecznie chronią przed przepięciami, ograniczając napięcie do bezpiecznego poziomu. W układach z baterią lub akumulatorem, dioda zabezpiecza przed odwrotną polaryzacją, blokując przepływ prądu w przypadku nieprawidłowego podłączenia.
Inne popularne zastosowania
- Detektory szczytowe w układach radiowych
- Układy logiczne i przełączające
- Zabezpieczenia w obwodach indukcyjnych (np. cewki przekaźników)
Jak dobrać odpowiednią diodę prostowniczą?
Dobór właściwej diody zależy od kilku kluczowych czynników. Najważniejsze to maksymalny prąd przewodzenia, napięcie wsteczne oraz szybkość przełączania. Zawsze analizuj parametry diody w kontekście wymagań Twojego układu.
Zwróć szczególną uwagę na warunki pracy układu, takie jak temperatura otoczenia czy obecność zakłóceń elektromagnetycznych. Te czynniki mogą znacząco wpłynąć na rzeczywiste parametry diody w układzie.
Kluczowa rola diod prostowniczych w elektronice: od budowy po zastosowania
Diody prostownicze to fundamentalne elementy współczesnej elektroniki, których unikalna charakterystyka umożliwia jednokierunkowy przepływ prądu. Ich budowa oparta na złączu p-n, wraz z kluczowymi parametrami takimi jak prąd przewodzenia (IF) czy napięcie wsteczne (UR), decyduje o ich wszechstronności w różnorodnych aplikacjach.
Zasada działania diody prostowniczej opiera się na asymetrii przewodzenia, co sprawia, że są niezastąpione w prostownikach, zasilaczach i układach ochronnych. Zrozumienie ich charakterystyki prądowo-napięciowej oraz wpływu temperatury na ich pracę jest kluczowe dla efektywnego projektowania układów elektronicznych.
Dobór odpowiedniej diody do konkretnego zastosowania wymaga starannej analizy parametrów i warunków pracy układu. Dzięki swojej niezawodności i skuteczności, diody prostownicze pozostają kluczowym elementem w rozwoju nowoczesnych technologii elektronicznych, od prostych urządzeń domowych po zaawansowane systemy przemysłowe.
