Diody SMD to nowoczesne elementy elektroniczne montowane bezpośrednio na powierzchni płytek drukowanych. Ich niewielkie rozmiary i efektywność energetyczna sprawiają, że są szeroko stosowane w różnych urządzeniach. Oznaczenia diod SMD, takie jak 2835 czy 5050, odnoszą się do ich wymiarów w milimetrach. Ważne jest rozróżnienie między anodą (+) a katodą (-) dla prawidłowego działania. Diody SMD występują w różnych typach, różniących się jasnością i zastosowaniem.
Najważniejsze informacje:- Diody SMD montuje się bezpośrednio na powierzchni płytki drukowanej
- Oznaczenia (np. 2835, 5050) wskazują na wymiary diody w milimetrach
- Różne typy diod SMD mają różną jasność i zastosowania
- Prawidłowa polaryzacja (anoda + i katoda -) jest kluczowa dla działania
- Charakteryzują się małymi rozmiarami, wysoką trwałością i niskim zużyciem energii
- Znajdują zastosowanie w oświetleniu LED i elektronice użytkowej
Czym są diody SMD i dlaczego ich oznaczenia są ważne?
Diody SMD (Surface Mount Device) to miniaturowe komponenty elektroniczne montowane bezpośrednio na powierzchni płytek drukowanych. Ich niewielkie rozmiary i wysoka wydajność sprawiają, że są niezastąpione w nowoczesnej elektronice. Oznaczenia diod SMD to klucz do zrozumienia ich właściwości i prawidłowego zastosowania.
Znajomość kodów diod SMD jest kluczowa dla inżynierów i hobbystów. Pozwala na dobór odpowiednich komponentów do konkretnych projektów, uwzględniając takie parametry jak wymiary, jasność czy pobór mocy. To jak rozszyfrowanie tajnego kodu, który otwiera drzwi do efektywnego projektowania elektroniki.
System numeryczny oznaczeń diod SMD
Oznaczenia diod SMD bazują na prostym, ale precyzyjnym systemie czterocyfrowym. Pierwsze dwie cyfry określają długość diody, a dwie ostatnie - jej szerokość, zawsze w dziesiątych częściach milimetra. To jak miniaturowa mapa wymiarów!
Najpopularniejsze kody diod SMD to 2835 i 5050. Dioda 2835 ma wymiary 2,8 mm x 3,5 mm, podczas gdy 5050 to kwadrat o boku 5,0 mm. Te małe różnice mają ogromne znaczenie dla projektantów urządzeń elektronicznych.
| Oznaczenie | Wymiary (mm) |
|---|---|
| 2835 | 2.8 x 3.5 |
| 5050 | 5.0 x 5.0 |
| 3528 | 3.5 x 2.8 |
Czytaj więcej: Mont Blanc Zegarki: Elegancja i precyzja na twoim nadgarstku!
Jak interpretować cyfry w oznaczeniach diod SMD?
Rozszyfrowanie oznaczeń diod SMD to prosta matematyka. Weźmy na przykład kod 5730: pierwsze dwie cyfry (57) oznaczają długość 5,7 mm, a ostatnie dwie (30) szerokość 3,0 mm. To jak czytanie mapy skarbów, gdzie każda cyfra ma swoje ukryte znaczenie!
- 3528: 3,5 mm długości x 2,8 mm szerokości
- 1206: 1,2 mm długości x 0,6 mm szerokości
- 0805: 0,8 mm długości x 0,5 mm szerokości
Oznaczenia polaryzacji diod SMD
Polaryzacja to kluczowy aspekt diod SMD. Anoda (+) i katoda (-) muszą być prawidłowo podłączone, aby dioda działała. To jak znalezienie północy i południa na mikroskopijnym kompasie elektronicznym.

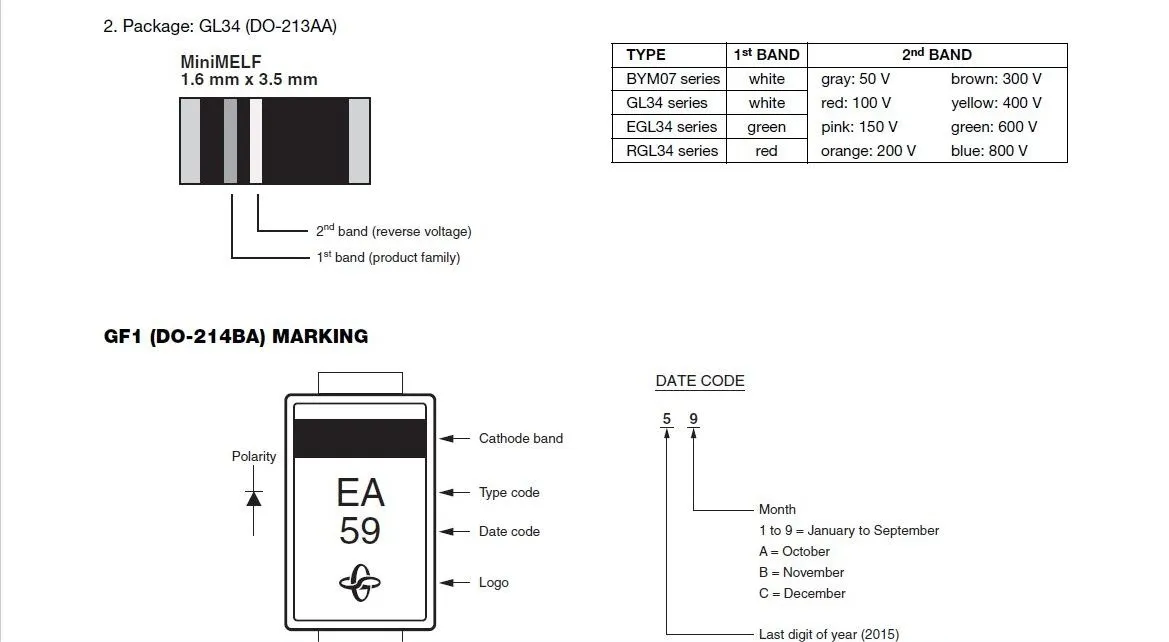

Producenci stosują różne metody oznaczania polaryzacji na obudowie. Często spotyka się zielone lub czarne paski wskazujące katodę, lub małe wcięcia w obudowie. Niektóre diody mają też trójkątne oznaczenia wskazujące anodę.
Uważne oko i dobra lupa to najlepsi przyjaciele przy identyfikacji polaryzacji. Pamiętaj: lepiej dwa razy sprawdzić, niż spalić cenny komponent!
Jak rozpoznać anodę i katodę w diodach SMD?
Rozpoznawanie biegunowości diod SMD to sztuka wymagająca wprawnego oka. Najczęściej katodę oznacza się zielonym lub czarnym paskiem na jednym końcu diody. To jak znalezienie wejścia do tajemniczego elektronicznego labiryntu.
Inne popularne oznaczenia to trójkątny znacznik wskazujący anodę lub wklęsły narożnik oznaczający katodę. Czasem producenci stosują też system "T", gdzie pozioma linia "T" wskazuje katodę. To jak nauka nowego alfabetu, gdzie każdy symbol ma kluczowe znaczenie!

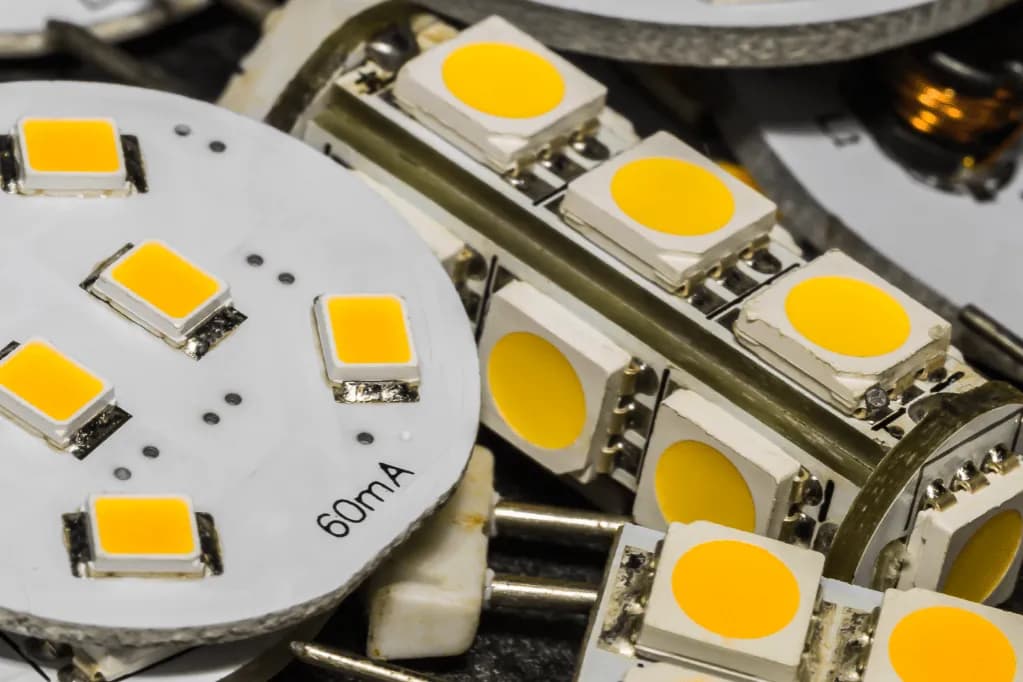

Popularne typy diod LED SMD i ich charakterystyka
Typy diod LED SMD różnią się nie tylko rozmiarami, ale też jasnością i poborem mocy. Popularna dioda 3528 jest kompaktowa i energooszczędna, idealna do podświetleń. Z kolei 5730 to prawdziwy "mocarz" wśród diod, oferujący wysoką jasność przy większym poborze prądu.
Dioda 2835 to złoty środek - łączy dobrą jasność z umiarkowanym zużyciem energii. Jest jak szwajcarski scyzoryk wśród diod SMD - uniwersalna i niezawodna w wielu zastosowaniach.
| Typ | Jasność (lm) | Pobór mocy (W) | Zastosowanie |
|---|---|---|---|
| 3528 | 4-5 | 0.1 | Podświetlenia, oświetlenie dekoracyjne |
| 5730 | 50-60 | 0.5 | Oświetlenie główne, lampy uliczne |
| 2835 | 20-30 | 0.3 | Oświetlenie domowe, biurowe |
Jak odczytywać oznaczenia na obudowach diod SMD?
Odczytywanie oznaczeń diod SMD to jak rozwiązywanie miniaturowej łamigłówki. Zacznij od identyfikacji kodu wymiarów - to zazwyczaj cztery cyfry na górze diody. Następnie, zlokalizuj oznaczenia polaryzacji - często są to paski lub wklęsłości na obudowie.
Zwróć uwagę na dodatkowe symbole lub litery. Mogą one oznaczać typ diody (np. "W" dla białej) lub klasę jasności. To jak odkrywanie ukrytych informacji w mikroskopijnym świecie elektroniki. Pamiętaj, że niektórzy producenci stosują własne, unikalne systemy oznaczeń - zawsze warto zajrzeć do dokumentacji technicznej!
Narzędzia pomocne w identyfikacji diod SMD
Precyzyjna identyfikacja diod SMD wymaga odpowiednich narzędzi. Lupa lub mikroskop to must-have - pozwalają dostrzec nawet najmniejsze oznaczenia na obudowie. To jak posiadanie super-wzroku w świecie mikro-elektroniki!
- Lupa lub mikroskop - do odczytywania drobnych oznaczeń
- Multimetr - do sprawdzania polaryzacji i podstawowych parametrów
- Tester diod - do szybkiej weryfikacji sprawności i charakterystyki
- Pinceta ESD - do bezpiecznej manipulacji małymi komponentami
Różnice w oznaczeniach diod SMD różnych producentów
Oznaczenia diod SMD mogą się różnić w zależności od producenta. Podczas gdy większość firm stosuje standardowy system czterocyfrowy, niektórzy dodają własne kody. To jak nauka różnych dialektów tego samego języka elektroniki.
Na przykład, firma Osram często dodaje literę "L" przed kodem wymiarów (np. L5730), wskazując na serię produktów. Samsung z kolei może używać oznaczeń takich jak "3030" zamiast bardziej typowego "3030". To sprawia, że znajomość specyfiki różnych producentów staje się kluczowa.
Warto zawsze sprawdzać dokumentację techniczną konkretnego producenta. To jak posiadanie słownika do tłumaczenia różnych "dialektów" oznaczeń diod SMD. Dzięki temu unikniesz nieporozumień i wybierzesz idealny komponent do swojego projektu.
Zastosowanie diod SMD w praktyce
Diody SMD są wszechobecne w nowoczesnej elektronice. Znajdziesz je w smartfonach (jako podświetlenie wyświetlacza), w telewizorach (w technologii LED backlighting), a nawet w samochodowych światłach LED. To jak odkrywanie, że ten sam mały element jest sercem wielu różnych urządzeń.
Właściwy dobór diod SMD na podstawie oznaczeń jest kluczowy dla sukcesu projektu. Diody 3528 świetnie sprawdzą się w delikatnym oświetleniu dekoracyjnym, podczas gdy potężniejsze 5730 mogą oświetlić całe pomieszczenie. To jak wybieranie odpowiedniego narzędzia do konkretnego zadania - znajomość kodów diod SMD pozwala na precyzyjne dopasowanie komponentu do potrzeb.
Klucz do świata miniaturowej elektroniki: Mistrzowskie opanowanie oznaczeń diod SMD
Diody SMD to fundament nowoczesnej elektroniki, a zrozumienie ich oznaczeń otwiera drzwi do precyzyjnego projektowania urządzeń. Od prostego systemu numerycznego określającego wymiary, przez oznaczenia polaryzacji, aż po różnice między producentami - każdy aspekt kodów diod SMD ma znaczenie.
Pamiętaj, że właściwa interpretacja oznaczeń diod SMD to nie tylko teoria, ale przede wszystkim praktyczna umiejętność. Wykorzystuj narzędzia takie jak lupa czy multimetr, aby dokładnie identyfikować komponenty. Zwracaj uwagę na szczegóły - małe różnice w oznaczeniach mogą mieć duży wpływ na działanie twojego projektu.
Opanowanie sztuki rozszyfrowywania diod SMD to jak nauczenie się nowego języka elektroniki. Z tą wiedzą będziesz w stanie dobierać idealne komponenty do swoich projektów, od drobnych gadżetów po zaawansowane systemy oświetleniowe. Pamiętaj, że praktyka czyni mistrza - im więcej pracujesz z różnymi typami diod, tym łatwiej będzie ci nawigować w tym fascynującym świecie mikroelektroniki.
