Podłączenie dzwonka modułowego na szynę to zadanie, które możesz wykonać samodzielnie. Proces jest prosty, ale wymaga dokładności. Kluczem do sukcesu jest odpowiednie przygotowanie i przestrzeganie kolejnych kroków.
Zacznij od przygotowania szyny. Upewnij się, że jest ona wystarczająco długa i stabilna. Następnie wybierz odpowiednie miejsce montażu. Mając wszystkie narzędzia pod ręką, przystąp do podłączania przewodów. Prawidłowe zamocowanie dzwonka jest kluczowe dla jego bezpiecznego działania. Na koniec podłącz zasilanie i przetestuj instalację.
Kluczowe wnioski:- Przygotuj odpowiednią szynę przed rozpoczęciem montażu
- Wybierz stabilne miejsce do instalacji dzwonka
- Zgromadź wszystkie potrzebne narzędzia i materiały
- Podłącz przewody zgodnie z instrukcją
- Zapewnij stabilne i bezpieczne zamocowanie dzwonka
- Podłącz zasil
Narzędzia i materiały do montażu dzwonka modułowego
Przed rozpoczęciem instalacji dzwonka na szynę, ważne jest przygotowanie odpowiednich narzędzi i materiałów. Właściwe wyposażenie znacznie ułatwi proces montażu i zapewni bezpieczeństwo. Poniższa tabela przedstawia listę niezbędnych elementów do sprawnego przeprowadzenia instalacji.
Narzędzia Materiały Śrubokręt płaski i krzyżakowy Dzwonek modułowy Szczypce do cięcia przewodów Szyna DIN Miernik napięcia Przewody elektryczne Wiertarka (opcjonalnie) Złączki elektryczne Przygotowanie szyny do instalacji dzwonka: krok po kroku
Wybór odpowiedniego miejsca dla szyny jest kluczowy dla prawidłowego działania dzwonka. Szukaj suchego, łatwo dostępnego miejsca, najlepiej w pobliżu rozdzielnicy elektrycznej. Upewnij się, że wybrana lokalizacja zapewni dobrą słyszalność dzwonka w całym domu.
Przygotowanie szyny to prosty, ale ważny etap. Odmierz dokładnie długość potrzebną do zamontowania dzwonka, dodając kilka centymetrów zapasu. Przytnij szynę do odpowiedniego rozmiaru za pomocą piłki do metalu. Następnie wygładź ostre krawędzie pilnikiem, aby uniknąć skaleczenia podczas montażu.
Bezpieczne mocowanie szyny: co musisz wiedzieć
Bezpieczne zamocowanie szyny jest fundamentem stabilnej instalacji dzwonka. Użyj odpowiednich śrub lub wkrętów, dopasowanych do rodzaju ściany. Upewnij się, że szyna jest idealnie wypoziomowana - użyj poziomicy. Nie dokręcaj śrub zbyt mocno, aby nie uszkodzić szyny.
- Zawsze używaj odpowiednich kołków rozporowych do typu ściany
- Upewnij się, że szyna jest stabilna i nie rusza się po zamocowaniu
- Zachowaj odstęp od innych instalacji elektrycznych
- Sprawdź, czy szyna nie koliduje z innymi elementami w rozdzielnicy
Czytaj więcej: Inspirujące projekty Arduino: od prostych do zaawansowanych

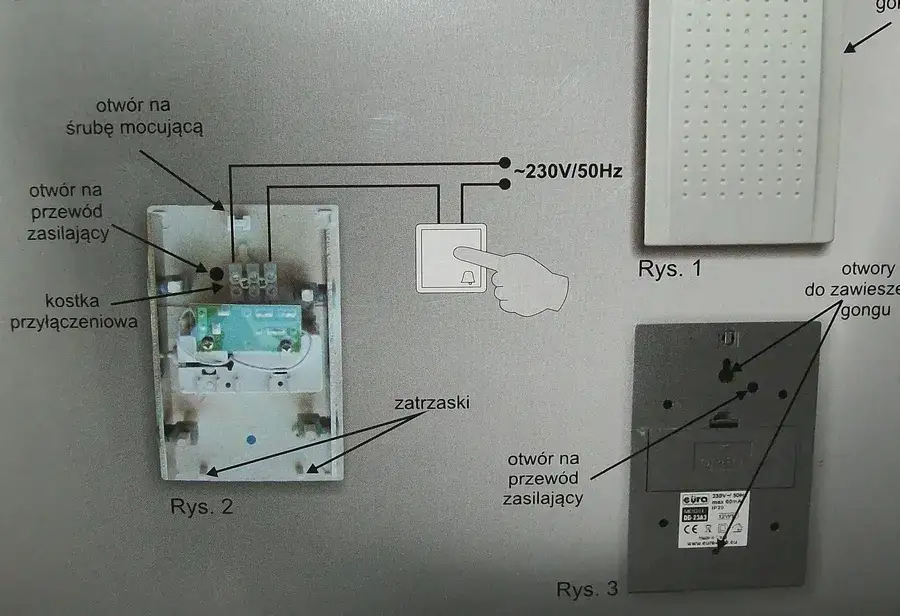

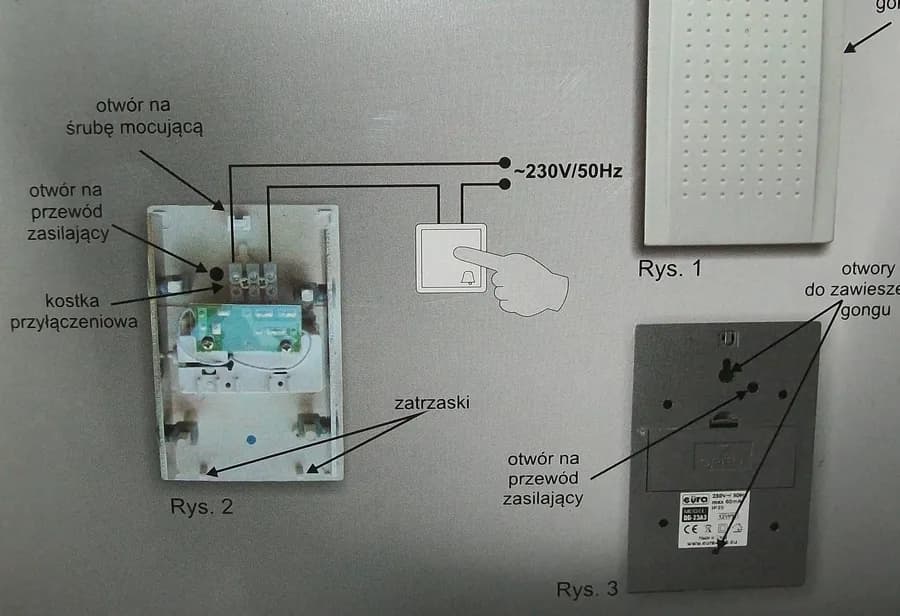

Podłączanie przewodów dzwonka: instrukcja dla początkujących
Identyfikacja przewodów to pierwszy krok w podłączeniu dzwonka elektrycznego. Zazwyczaj mamy do czynienia z trzema przewodami: fazowym (najczęściej brązowy lub czarny), neutralnym (niebieski) i uziemiającym (żółto-zielony). Użyj miernika napięcia, aby potwierdzić, który przewód jest fazowy.
Podłączanie przewodów wymaga precyzji i ostrożności. Zacznij od odcięcia zasilania w rozdzielnicy. Następnie zdejmij izolację z końcówek przewodów na długości około 1 cm. Podłącz przewody do odpowiednich zacisków dzwonka, zgodnie z instrukcją producenta. Upewnij się, że połączenia są solidne i nie ma luźnych końcówek.
Unikanie błędów przy łączeniu przewodów: praktyczne wskazówki
Błędy przy łączeniu przewodów mogą prowadzić do nieprawidłowego działania dzwonka lub stanowić zagrożenie. Zawsze sprawdzaj dwa razy każde połączenie przed włączeniem zasilania. Używaj izolowanych końcówek kablowych dla lepszego kontaktu. Unikaj nadmiernego ściągania izolacji, co może prowadzić do zwarć. Jeśli nie jesteś pewien, skonsultuj się z elektrykiem. Pamiętaj, że bezpieczeństwo jest najważniejsze.
Wskazówka: Przed przystąpieniem do pracy z elektrycznością, zawsze upewnij się, że główne zasilanie jest wyłączone. Używaj narzędzi z izolowanymi uchwytami dla dodatkowego bezpieczeństwa. W razie wątpliwości, lepiej skonsultować się z profesjonalistą niż ryzykować porażenie prądem.Montaż dzwonka na szynie: techniki dla trwałej instalacji

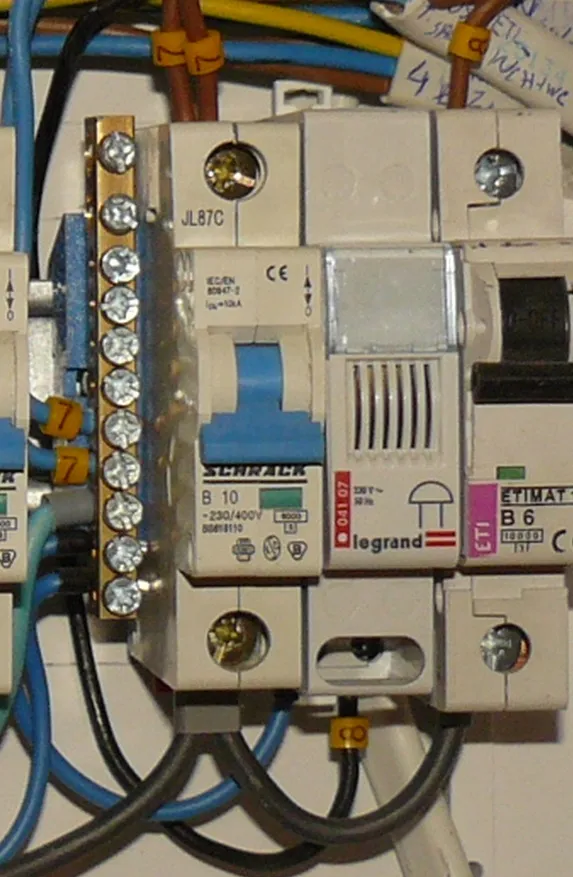

Prawidłowe pozycjonowanie dzwonka na szynie jest kluczowe dla jego efektywnego działania. Umieść dzwonek w centralnej części szyny, zapewniając łatwy dostęp do zacisków. Upewnij się, że dzwonek nie koliduje z innymi elementami w rozdzielnicy.
Montaż dzwonka modułowego wymaga precyzji. Delikatnie wsuń dzwonek na szynę, upewniając się, że zatrzaski prawidłowo się zamykają. Nie używaj nadmiernej siły, aby uniknąć uszkodzenia mechanizmu mocującego. Sprawdź, czy dzwonek jest stabilny i nie przesuwa się na szynie.
Stabilność i bezpieczeństwo: klucz do długotrwałego użytkowania
Zapewnienie stabilności montażu jest kluczowe dla długotrwałego i bezpiecznego użytkowania dzwonka. Sprawdź, czy dzwonek jest pewnie osadzony na szynie, lekko nim potrząsając. Upewnij się, że przewody są odpowiednio ułożone i nie naprężają się. Rozważ użycie dodatkowych uchwytów kablowych dla lepszego uporządkowania instalacji. Pamiętaj, że solidny montaż to gwarancja niezawodnego działania przez lata.
Podłączenie zasilania: ostatni etap przed uruchomieniem
Podłączenie zasilania to finalny i krytyczny etap instalacji dzwonka na szynę DIN. Upewnij się, że wszystkie połączenia są dokładnie sprawdzone przed włączeniem głównego zasilania. Powoli przywróć zasilanie w rozdzielnicy, obserwując, czy nie występują iskrzenia lub nietypowe dźwięki. Jeśli wszystko wydaje się w porządku, możesz przystąpić do testowania dzwonka. Pamiętaj, że bezpieczeństwo jest priorytetem - w razie wątpliwości, skonsultuj się z profesjonalnym elektrykiem.
Testowanie dzwonka: upewnij się, że wszystko działa
Po zakończeniu instalacji, czas na test działania dzwonka. Naciśnij przycisk dzwonka i sprawdź, czy dźwięk jest wyraźny i odpowiednio głośny. Upewnij się, że dzwonek reaguje natychmiast po naciśnięciu przycisku. Przetestuj dzwonek kilkakrotnie, aby upewnić się, że działa konsekwentnie.
Jeśli dzwonek nie działa prawidłowo, nie panikuj. Sprawdź ponownie wszystkie połączenia, upewniając się, że przewody są prawidłowo podłączone. Sprawdź również, czy przycisk dzwonka jest poprawnie zainstalowany. Czasami problem może leżeć w samym przycisku, a nie w dzwonku.
Co zrobić, gdy dzwonek nie działa? Szybkie rozwiązania
Jeśli dzwonek nadal nie działa, nie trać nadziei. Istnieje kilka szybkich rozwiązań, które możesz wypróbować. Najpierw sprawdź, czy zasilanie jest włączone i czy bezpiecznik nie wyskoczył. Następnie upewnij się, że wszystkie połączenia są solidne i nie ma luźnych przewodów. Sprawdź również, czy napięcie na zaciskach dzwonka jest prawidłowe. Jeśli problem persist
Bezpieczna instalacja dzwonka: klucz do niezawodności
Prawidłowa instalacja dzwonka modułowego na szynie wymaga starannego przygotowania i przestrzegania zasad bezpieczeństwa. Kluczowe etapy obejmują dobór odpowiednich narzędzi, precyzyjne przygotowanie szyny, oraz ostrożne podłączenie przewodów. Szczególną uwagę należy zwrócić na stabilne mocowanie zarówno szyny, jak i samego dzwonka.
Bezpieczeństwo podczas instalacji jest priorytetem. Odcięcie zasilania przed rozpoczęciem prac i dokładne sprawdzenie połączeń przed ponownym włączeniem to niezbędne kroki. Prawidłowe testowanie i umiejętność rozwiązywania podstawowych problemów zapewniają, że dzwonek będzie działał niezawodnie przez długi czas.
