Przycisk Arduino to podstawowy element elektroniczny, który pełni rolę przełącznika w układach elektronicznych. Pozwala na kontrolowanie przepływu prądu poprzez fizyczne naciśnięcie. Jest to jeden z najczęściej wykorzystywanych komponentów w projektach z Arduino.
W najprostszym ujęciu, przycisk działa jak most między dwoma punktami obwodu. Naciśnięcie przycisku może włączyć diodę LED, uruchomić silnik czy rozpocząć pomiar. Kluczową zaletą przycisków jest ich prostota i niezawodność w interakcji między człowiekiem a urządzeniem.
Najważniejsze informacje:- Przyciski występują w dwóch głównych wariantach: NO (normalnie otwarty) i NC (normalnie zamknięty)
- Do poprawnego działania wymagają rezystora podciągającego (pull-up lub pull-down)
- Podstawowe zastosowanie to sterowanie stanem urządzenia (włącz/wyłącz)
- Mogą wystąpić problemy z drganiem styków, wymagające dodatkowego zabezpieczenia
- Współpracują z dowolnym pinem cyfrowym Arduino
- Stanowią podstawę interfejsów użytkownika w projektach elektronicznych
Czym jest przycisk w Arduino i jakie są jego rodzaje?
Przycisk Arduino to podstawowy element elektroniczny służący do sterowania przepływem prądu. Przełącznik Arduino działa na zasadzie mechanicznego zamykania i otwierania obwodu elektrycznego. Jest to najprostszy sposób interakcji użytkownika z układem Arduino.
- Przycisk monostabilny Arduino typu NO (Normally Open): - Domyślnie nie przewodzi prądu - Zamyka obwód tylko podczas naciśnięcia - Idealny do większości projektów z pojedynczym sygnałem
- Button Arduino typu NC (Normally Closed): - Domyślnie przewodzi prąd - Przerywa obwód podczas naciśnięcia - Stosowany głównie w systemach bezpieczeństwa
Główna różnica między typami przycisków tkwi w ich stanie spoczynkowym. NO wymaga naciśnięcia do aktywacji, podczas gdy NC działa odwrotnie.
Niezbędne elementy do podłączenia przycisku
Do prawidłowego podłączenia czujnika przycisku Arduino potrzebujemy kilku podstawowych elementów. Każdy z nich pełni kluczową rolę w działaniu układu.
| Element | Opis | Zastosowanie |
|---|---|---|
| Przycisk | Element mechaniczny | Kontrola przepływu prądu |
| Rezystor 10kΩ | Element stabilizujący | Eliminacja zakłóceń |
| Przewody | Elementy łączące | Połączenie komponentów |
Warto zaopatrzyć się w elementy dobrej jakości. Precyzyjne dopasowanie wartości rezystora ma kluczowe znaczenie.
Czytaj więcej: Podstawy dla elektryka: Niezbędna wiedza i umiejętności

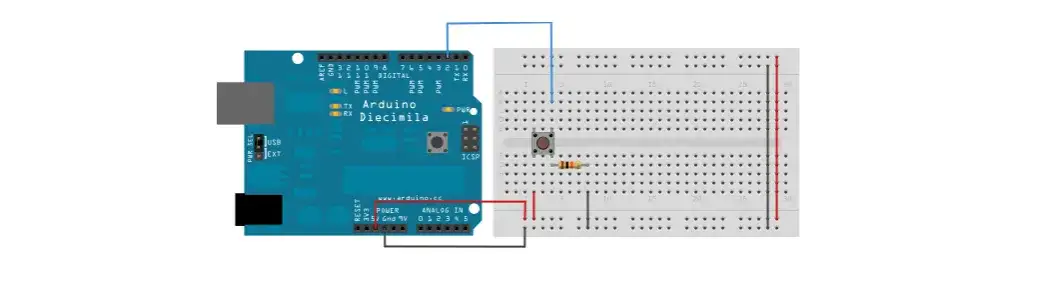

Schemat podłączenia przycisku krok po kroku
Prawidłowe podłączenie przycisku Arduino wymaga dokładnego przestrzegania schematu. Każde połączenie musi być stabilne i pewne. Przed rozpoczęciem upewnij się, że masz wszystkie komponenty.
Pierwszym krokiem jest podłączenie jednej nóżki przycisku do pinu cyfrowego Arduino. Następnie drugą nóżkę łączymy z masą (GND). Rezystor podłączamy między pin cyfrowy a zasilanie 5V.
Po wykonaniu połączeń sprawdzamy ich stabilność. Upewniamy się, że wszystkie przewody są dobrze zamocowane. Testujemy działanie układu przed rozpoczęciem programowania.
Rola rezystora pull-up i pull-down
Rezystor pull-up łączy pin wejściowy ze źródłem zasilania. Gdy przycisk nie jest wciśnięty, na wejściu utrzymywany jest stan wysoki (HIGH). Po wciśnięciu przycisku, pin jest zwierany do masy.
Rezystor pull-down działa odwrotnie. Domyślnie utrzymuje niski stan na wejściu (LOW). Wciśnięcie przycisku powoduje podanie stanu wysokiego na pin cyfrowy.
Nieprawidłowy dobór wartości rezystora może prowadzić do niestabilnych odczytów. Standardowo stosuje się rezystory 10kΩ.
Podstawowy kod do obsługi przycisku
Implementacja kodu dla przycisku Arduino jest prosta i efektywna. Poniższy przykład pokazuje podstawową obsługę wciśnięcia przycisku.
```cpp const int buttonPin = 2; // pin przycisku const int ledPin = 13; // pin diody LED int buttonState = 0; // zmienna stanu przycisku void setup() { pinMode(buttonPin, INPUT); // ustawienie pinu jako wejście pinMode(ledPin, OUTPUT); // ustawienie pinu jako wyjście } void loop() { buttonState = digitalRead(buttonPin); // odczyt stanu przycisku digitalWrite(ledPin, buttonState); // sterowanie LED } ```Ten prosty kod umożliwia odczyt stanu przycisku monostabilnego Arduino. Wykorzystuje wbudowaną funkcję digitalRead() do sprawdzania stanu pinu. Program reaguje natychmiast na każdą zmianę stanu przycisku.
Jak wykryć naciśnięcie przycisku?
Najprostszą metodą wykrycia naciśnięcia jest bezpośredni odczyt stanu pinu cyfrowego. Czujnik przycisku Arduino może być monitorowany w pętli głównej programu.
Bardziej zaawansowaną metodą jest wykorzystanie przerwań sprzętowych. Pozwalają one na natychmiastową reakcję na zmianę stanu przycisku.
Podczas implementacji mogą pojawić się problemy z wielokrotnym wykrywaniem pojedynczego wciśnięcia. Dlatego ważne jest zastosowanie odpowiednich technik debouncing'u. Kluczowe jest też właściwe ustawienie czasu opóźnienia między odczytami.
Problem drgań styków i jego rozwiązanie
Drgania styków to naturalne zjawisko występujące w przyciskach Arduino. Podczas pojedynczego wciśnięcia styki mechaniczne mogą generować wiele impulsów. Problem ten może powodować nieprawidłowe działanie programu.
- Rozwiązanie programowe: - Implementacja opóźnienia między kolejnymi odczytami - Najłatwiejsze do wdrożenia, ale nie zawsze skuteczne
- Filtracja sprzętowa: - Wykorzystanie kondensatora do wygładzenia sygnału - Wymaga dodatkowych elementów elektronicznych
- Biblioteka Bounce2: - Gotowe rozwiązanie programowe - Oferuje zaawansowane funkcje debouncing'u
Implementacja rozwiązania zależy od konkretnego zastosowania. W większości przypadków wystarczy proste rozwiązanie programowe.
Praktyczny projekt: sterowanie diodą LED
Połączenie przycisku Arduino z diodą LED to podstawowy projekt dla początkujących. Pozwala zrozumieć zasady działania wejść i wyjść cyfrowych.
Montaż układu rozpoczynamy od podłączenia przycisku do pinu 2. Diodę LED podłączamy przez rezystor 220Ω do pinu 13. Całość zasilamy z płytki Arduino.
Program obsługujący układ monitoruje stan przycisku w pętli. Każda zmiana stanu przycisku powoduje odpowiednią reakcję diody LED.
| Stan przycisku | Reakcja diody |
|---|---|
| Nie wciśnięty | LED wyłączona |
| Wciśnięty | LED włączona |
Co warto zapamiętać o podłączaniu przycisku w Arduino?
Przycisk Arduino to prosty, ale niezwykle wszechstronny element elektroniczny. Jego poprawne podłączenie wymaga zastosowania rezystora podciągającego oraz odpowiedniego kodu obsługi. Najważniejsze jest zrozumienie różnicy między przyciskami typu NO i NC oraz wybór odpowiedniego rozwiązania dla konkretnego projektu.
Kluczowym elementem prawidłowego działania przycisku monostabilnego Arduino jest rozwiązanie problemu drgań styków. Można to osiągnąć zarówno programowo, jak i sprzętowo, przy czym najprostszym rozwiązaniem jest wykorzystanie biblioteki Bounce2. Pamiętaj o właściwym doborze rezystora - standardowa wartość 10kΩ sprawdza się w większości zastosowań.
Rozpoczynając przygodę z Arduino, warto zacząć od prostego projektu sterowania diodą LED. Taki projekt pozwala zrozumieć podstawy działania przełącznika Arduino i zasady programowania wejść cyfrowych. To solidna podstawa do tworzenia bardziej zaawansowanych projektów wykorzystujących przyciski jako elementy interfejsu użytkownika.
