Sprawdzanie wirnika to kluczowy proces utrzymania sprawności różnych urządzeń. Dotyczy to turbin, silników elektrycznych i alternatorów. Prawidłowa kontrola wirnika zapewnia efektywne działanie i długą żywotność sprzętu. Regularne inspekcje pomagają wykryć potencjalne problemy, zanim staną się poważne.
W zależności od typu urządzenia, sprawdzanie wirnika obejmuje różne aspekty. Dla turbin ważne są luz i stan łopatek. W silnikach elektrycznych kluczowa jest inspekcja wizualna i pomiary elektryczne. Alternatory wymagają uwagi na nietypowe dźwięki i wydajność ładowania.
Najważniejsze informacje:- Regularne sprawdzanie wirnika jest niezbędne dla zapewnienia sprawności urządzeń
- Metody kontroli różnią się w zależności od typu urządzenia (turbina, silnik elektryczny, alternator)
- Kluczowe aspekty to: inspekcja wizualna, pomiary elektryczne, kontrola luzów i czystości
- Nietypowe dźwięki lub spadek wydajności mogą wskazywać na problemy z wirnikiem
- W przypadku wykrycia nieprawidłowości zaleca się konsultację z fachowcem
Rodzaje wirników w różnych urządzeniach
Jak sprawdzić wirnik zależy od typu urządzenia, w którym się znajduje. W turbinach wirniki składają się z łopatek zamocowanych na osi, przekształcających energię przepływu w ruch obrotowy. Ich sprawność ma kluczowe znaczenie dla wydajności całego systemu.
Silniki elektryczne wykorzystują wirniki z uzwojeniami lub magnesami trwałymi. Diagnostyka wirnika w tym przypadku skupia się na stanie uzwojeń i komutatora. Prawidłowe funkcjonowanie tych elementów zapewnia efektywną pracę silnika.
Alternatory posiadają wirniki z elektromagnesami lub magnesami trwałymi. Kontrola wirnika alternatora obejmuje ocenę stanu uzwojeń oraz sprawdzenie, czy generowane pole magnetyczne jest odpowiednie do produkcji prądu.
Kluczowe etapy sprawdzania wirnika turbiny
Inspekcja wizualna łopatek
Jak sprawdzić wirnik turbiny? Zacznij od dokładnych oględzin łopatek. Szukaj pęknięć, odkształceń lub śladów erozji, które mogą wpływać na wydajność turbiny. Zwróć szczególną uwagę na krawędzie natarcia i spływu łopatek, gdzie najczęściej pojawiają się uszkodzenia.
Użyj latarki i lupy, aby dokładnie zbadać powierzchnię każdej łopatki. Nie zapomnij o sprawdzeniu mocowań łopatek do piasty wirnika. Luźne lub uszkodzone mocowania mogą prowadzić do poważnych awarii podczas pracy turbiny.
Pomiar luzu osiowego i promieniowego
Kontrola wirnika turbiny wymaga precyzyjnego pomiaru luzów. Użyj szczelinomierza do sprawdzenia luzu osiowego między wirnikiem a obudową. Następnie zmierz luz promieniowy, obracając wirnik i notując wskazania czujnika zegarowego. Prawidłowe luzy zapewniają optymalną pracę i zapobiegają uszkodzeniom.
Ocena czystości wirnika
Zanieczyszczenia na wirniku mogą znacząco obniżyć jego wydajność. Badanie stanu wirnika powinno obejmować ocenę czystości powierzchni łopatek i przestrzeni międzyłopatkowych. W razie potrzeby użyj specjalistycznych środków czyszczących, uważając, aby nie uszkodzić delikatnych powierzchni.
Czytaj więcej: Jak nagrać pocztę głosową: Nie przegap ważnych wiadomości!

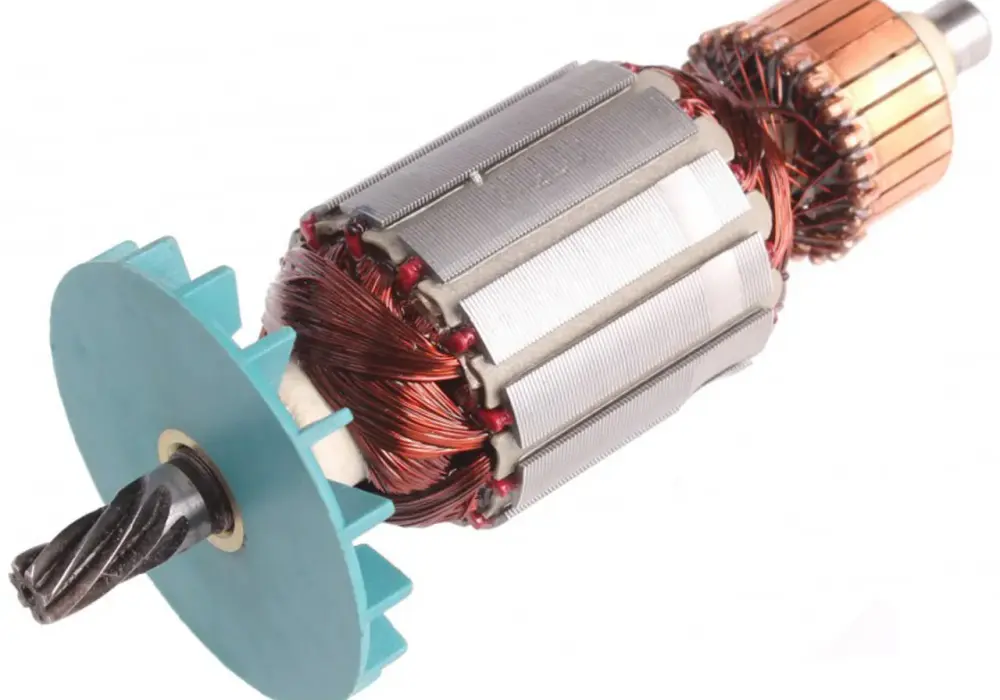

Weryfikacja wirnika silnika elektrycznego
Badanie oporności uzwojeń
Jak sprawdzić wirnik silnika elektrycznego? Kluczowym etapem jest pomiar oporności uzwojeń. Użyj omomierza, podłączając jego sondy do odpowiednich par wycinków komutatora. Zapisz wyniki dla każdej pary i porównaj je ze sobą.
Prawidłowe wartości powinny być zbliżone dla wszystkich par. Znaczące różnice mogą wskazywać na zwarcia lub przerwy w uzwojeniach. Pamiętaj, że diagnostyka wirnika wymaga precyzji i doświadczenia w interpretacji wyników.
Kontrola stanu komutatora
Inspekcja wirnika silnika obejmuje dokładne sprawdzenie komutatora. Szukaj śladów nadpalenia, rowków lub nierówności na powierzchni. Zmierz średnicę komutatora w kilku miejscach – znaczące różnice mogą świadczyć o nierównomiernym zużyciu. Gładka, równomierna powierzchnia komutatora jest kluczowa dla prawidłowej pracy silnika.
Diagnostyka wirnika alternatora
Testowanie wirnika alternatora rozpocznij od nasłuchiwania nietypowych dźwięków podczas pracy. Gwizdy, piski lub stukanie mogą wskazywać na problemy z łożyskami lub uzwojeniami wirnika. Nie ignoruj tych sygnałów – wczesna reakcja może zapobiec poważniejszym awariom.
Kolejnym krokiem jest pomiar napięcia wyjściowego alternatora. Podłącz woltomierz do zacisków wyjściowych i sprawdź, czy napięcie mieści się w zakresie określonym przez producenta. Zbyt niskie napięcie może świadczyć o problemach z wirnikiem lub regulatorem napięcia.
Ostatnim etapem diagnostyki wirnika jest test diodowy. Użyj omomierza do sprawdzenia ciągłości obwodu między poszczególnymi pierścieniami ślizgowymi a masą. Brak ciągłości lub znaczące różnice w oporności mogą wskazywać na uszkodzenie uzwojeń wirnika.
Niezbędne narzędzia do sprawdzania wirników
- Multimetr - do pomiaru napięcia, prądu i rezystancji
- Szczelinomierz - do precyzyjnego pomiaru luzów
- Endoskop przemysłowy - do inspekcji trudno dostępnych miejsc
- Czujnik zegarowy - do pomiaru bicia promieniowego
- Stroboskop - do obserwacji wirnika podczas pracy
- Termometr bezdotykowy - do wykrywania przegrzewających się elementów
- Zestaw kluczy i wkrętaków - do demontażu obudów i mocowań
Rozpoznawanie typowych usterek wirników
| Typ wirnika | Objawy | Możliwe usterki |
| Turbina | Wibracje, spadek wydajności | Uszkodzenia łopatek, niewyważenie |
| Silnik elektryczny | Przegrzewanie, iskrzenie | Zwarcia w uzwojeniach, zużyty komutator |
| Alternator | Słabe ładowanie, hałas | Uszkodzone uzwojenia, zużyte łożyska |
| Pompa | Spadek wydajności, kawitacja | Zużycie łopatek, korozja |
| Wentylator | Nierównomierna praca, drgania | Odkształcenie łopat, niewyważenie |
- Zawsze odłącz zasilanie przed rozpoczęciem inspekcji
- Używaj odpowiednich środków ochrony osobistej (rękawice, okulary)
- Upewnij się, że wirnik jest całkowicie zatrzymany przed dotknięciem
- Nie próbuj samodzielnie naprawiać skomplikowanych usterek
- Przestrzegaj procedur bezpieczeństwa określonych przez producenta
Kiedy konieczna jest pomoc specjalisty?
Metody weryfikacji wirnika czasem wykraczają poza możliwości przeciętnego użytkownika. Jeśli zauważysz znaczące wibracje, nietypowe dźwięki lub nagły spadek wydajności urządzenia, to sygnał, że czas wezwać fachowca. Specjalista dysponuje zaawansowanym sprzętem diagnostycznym i wiedzą potrzebną do rozwiązania skomplikowanych problemów.
Również w przypadku, gdy badanie stanu wirnika wykaże poważne uszkodzenia mechaniczne, takie jak pęknięcia lub deformacje, niezbędna będzie interwencja eksperta. Pamiętaj, że niewłaściwe naprawy mogą prowadzić do dalszych uszkodzeń lub nawet zagrożenia bezpieczeństwa. Lepiej zaufać doświadczeniu profesjonalisty, niż ryzykować kosztowne awarie.
Optymalna częstotliwość kontroli wirników
Jak sprawdzić wirnik i jak często to robić? To zależy od typu urządzenia i warunków pracy. Dla turbin i dużych silników przemysłowych zaleca się kompleksową inspekcję co 6-12 miesięcy. Mniejsze silniki elektryczne i alternatory w pojazdach powinny być sprawdzane podczas regularnych przeglądów, zwykle co 30 000-50 000 km. Wirniki w urządzeniach domowych, jak pralki czy wentylatory, wymagają kontroli raz na 2-3 lata lub w przypadku zauważenia nieprawidłowości w działaniu.
Klucz do długowieczności urządzeń: Kompleksowa kontrola wirników
Jak sprawdzić wirnik to wiedza niezbędna dla każdego, kto chce zapewnić długotrwałą i efektywną pracę swoich urządzeń. Niezależnie od tego, czy mamy do czynienia z turbiną, silnikiem elektrycznym czy alternatorem, regularna i dokładna diagnostyka wirnika może zapobiec kosztownym awariom i przestojom.
Pamiętajmy, że każdy typ wirnika wymaga specyficznego podejścia. Od inspekcji wizualnej łopatek turbiny, przez pomiar oporności uzwojeń silnika elektrycznego, aż po ocenę napięcia wyjściowego alternatora - wszystkie te czynności składają się na kompleksową kontrolę wirnika. Kluczowe jest wykorzystanie odpowiednich narzędzi i interpretacja wyników z należytą uwagą.
Choć wiele aspektów weryfikacji wirnika można przeprowadzić samodzielnie, nie należy bagatelizować sygnałów wskazujących na poważniejsze problemy. W takich przypadkach pomoc specjalisty jest nieoceniona. Regularne przeglądy, zgodne z zaleceniami producenta, to najlepsza strategia na utrzymanie wirników w optymalnym stanie technicznym, zapewniając tym samym niezawodność i wydajność naszych urządzeń.
