Przekaźniki bistabilne to zaawansowane elementy elektroniczne, które potrafią zapamiętać swój ostatni stan po odcięciu zasilania. Działają one w oparciu o system dwóch cewek - jednej do włączania, drugiej do wyłączania. Kluczową zaletą tych urządzeń jest minimalne zużycie energii. Przekaźniki te znajdują szerokie zastosowanie w projektach z Arduino, szczególnie w automatyce domowej i systemach wymagających długotrwałej pracy na baterii.
Najważniejsze informacje:- Utrzymują stan bez ciągłego zasilania
- Posiadają dwie cewki sterujące: SET i RESET
- Znacząco redukują zużycie energii w projektach
- Idealnie współpracują z platformą Arduino
- Dostępne są w wersji elektromagnetycznej i magnetycznej
- Szczególnie przydatne w automatyce domowej
- Sterowane za pomocą krótkich impulsów elektrycznych
Czym jest przekaźnik bistabilny?
Przekaźnik bistabilny Arduino to specjalistyczne urządzenie elektroniczne, które zapamiętuje swój ostatni stan po odłączeniu zasilania. W przeciwieństwie do standardowych przekaźników, przekaźnik zatrzaskowy Arduino wykorzystuje dwie cewki sterujące - jedną do włączania, drugą do wyłączania. Ten rodzaj przekaźnika, znany również jako latching relay Arduino, nie wymaga ciągłego zasilania do utrzymania swojego stanu, co czyni go idealnym rozwiązaniem do projektów energooszczędnych.
Moduł przekaźnika bistabilnego Arduino działa na zasadzie impulsowego sterowania. Krótki impuls elektryczny przełącza stan przekaźnika, który następnie pozostaje w tym położeniu bez dalszego poboru prądu. To kluczowa różnica w porównaniu do zwykłych przekaźników, które potrzebują stałego przepływu prądu.
- Minimalne zużycie energii - pobiera prąd tylko podczas przełączania
- Zachowuje stan po odcięciu zasilania - idealne do systemów awaryjnych
- Długa żywotność - brak ciągłego obciążenia cewek
Niezbędne komponenty do budowy układu
Do zbudowania funkcjonalnego układu z przekaźnikiem dwustabilnym Arduino potrzebujemy kilku podstawowych elementów. Właściwy dobór komponentów zapewni niezawodne działanie systemu.
| Nazwa | Ilość | Opis zastosowania |
| Arduino Uno/Nano | 1 | Jednostka sterująca |
| Moduł przekaźnika latching Arduino | 1 | Element wykonawczy |
| Tranzystory BC337 | 2 | Sterowniki przekaźnika |
| Diody 1N4148 | 2 | Ochrona przed przepięciami |
| Rezystory 1kΩ | 2 | Ograniczenie prądu bazy |

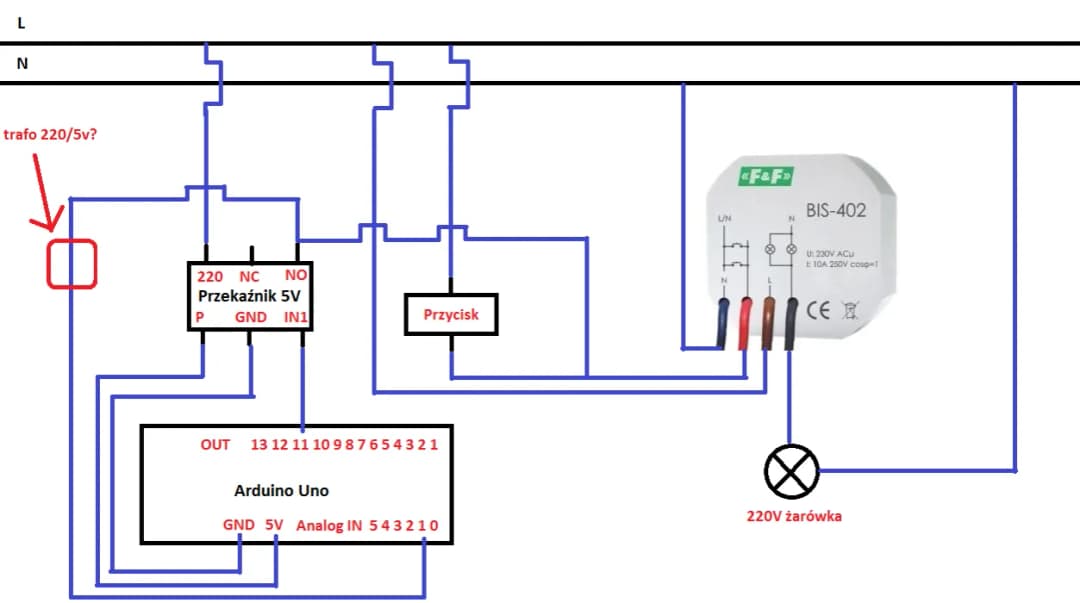

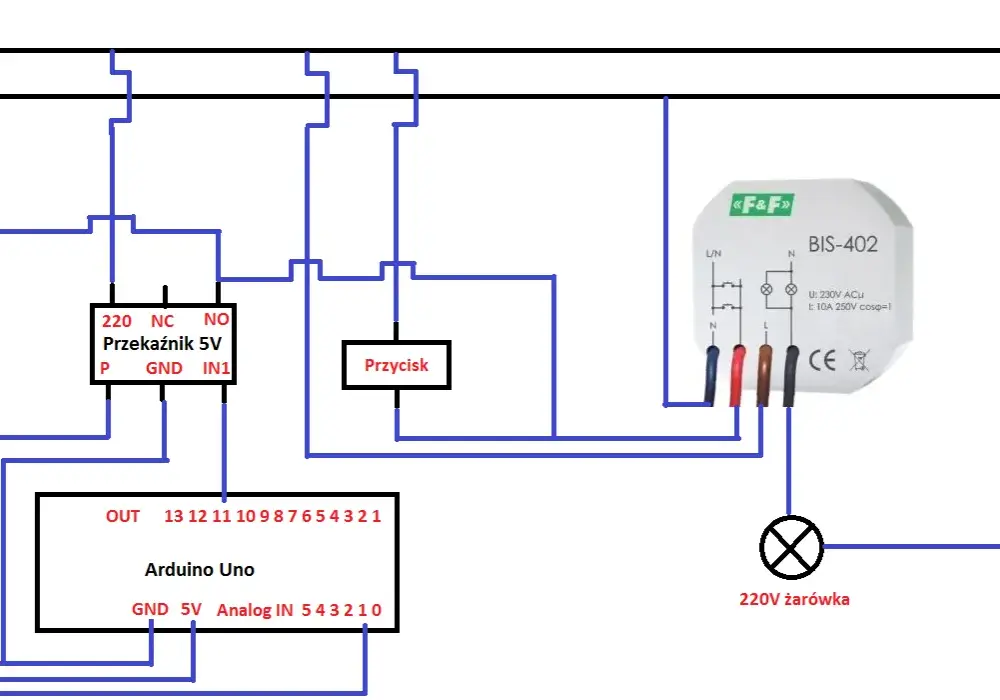

Schemat podłączenia Arduino z przekaźnikiem bistabilnym
Sterowanie przekaźnikiem bistabilnym wymaga prawidłowego połączenia z Arduino. Główne połączenia obejmują piny sterujące SET i RESET oraz zasilanie modułu. Do ochrony układu przed przepięciami stosujemy diody zabezpieczające. Elementy należy połączyć zgodnie z dokumentacją techniczną przekaźnika.
Tranzystory BC337 pracują jako wzmacniacze sygnału sterującego. Rezystory 1kΩ ograniczają prąd bazy tranzystorów, chroniąc je przed uszkodzeniem. Piny Arduino podłączamy do baz tranzystorów przez rezystory.
Opis pinów sterujących
Każdy przekaźnik bistabilny Arduino posiada dedykowane piny do sterowania. Pin SET służy do włączania przekaźnika, a RESET do jego wyłączania. Zasilanie modułu podłączamy do pinów VCC i GND.
- SET (Pin 8) → Włączanie przekaźnika przez tranzystor T1
- RESET (Pin 9) → Wyłączanie przekaźnika przez tranzystor T2
- VCC → Zasilanie 5V z Arduino
- GND → Masa układu
Programowanie przekaźnika bistabilnego
Programowanie przekaźnika zatrzaskowego Arduino opiera się na generowaniu krótkich impulsów sterujących. Najważniejsze jest zachowanie odpowiednich czasów przełączania i przerw między impulsami. Kod musi uwzględniać specyfikę pracy przekaźnika bistabilnego.
Implementacja funkcji sterujących wymaga inicjalizacji pinów jako wyjść oraz zdefiniowania czasów przełączania. Kluczowe jest zapewnienie odpowiedniej przerwy między kolejnymi przełączeniami.
```cpp // Definicje pinów #define RELAY_SET_PIN 8 #define RELAY_RESET_PIN 9 void setup() { pinMode(RELAY_SET_PIN, OUTPUT); pinMode(RELAY_RESET_PIN, OUTPUT); digitalWrite(RELAY_SET_PIN, LOW); digitalWrite(RELAY_RESET_PIN, LOW); } // Funkcje sterujące void setRelay() { digitalWrite(RELAY_SET_PIN, HIGH); delay(100); digitalWrite(RELAY_SET_PIN, LOW); } void resetRelay() { digitalWrite(RELAY_RESET_PIN, HIGH); delay(100); digitalWrite(RELAY_RESET_PIN, LOW); } ```Funkcje sterujące przekaźnikiem
Prawidłowe sterowanie przekaźnikiem bistabilnym wymaga odpowiedniego zarządzania impulsami. Funkcje sterujące generują krótkie impulsy elektryczne. Po każdym impulsie następuje przerwa zabezpieczająca układ.
| Nazwa funkcji | Działanie | Przykład użycia |
| setRelay() | Włącza przekaźnik | setRelay(); delay(1000); |
| resetRelay() | Wyłącza przekaźnik | resetRelay(); delay(1000); |
| toggleRelay() | Zmienia stan na przeciwny | toggleRelay(); delay(1000); |
Typowe błędy przy podłączaniu
Najczęstszym błędem przy instalacji przekaźnika dwustabilnego Arduino jest nieprawidłowe podłączenie pinów sterujących. Prowadzi to do braku reakcji układu lub jego nieprawidłowego działania. Sprawdzenie polaryzacji połączeń jest kluczowe.
Drugim częstym problemem jest zbyt krótki czas impulsu sterującego. Moduł przekaźnika bistabilnego Arduino wymaga impulsu o minimalnej długości 50ms. Zbyt krótkie impulsy mogą nie przełączać przekaźnika.
Brak diod zabezpieczających może prowadzić do uszkodzenia układu. Przepięcia powstające podczas przełączania cewek mogą uszkodzić tranzystory lub port mikrokontrolera.
Przykłady zastosowań w praktyce
Przekaźnik bistabilny Arduino sprawdza się w wielu aplikacjach domowych i przemysłowych. Jego energooszczędność czyni go idealnym do systemów zasilanych bateryjnie. Najczęściej wykorzystywany jest w automatyce domowej.
Dzięki zdolności zapamiętywania stanu, latching relay Arduino doskonale sprawdza się w systemach bezpieczeństwa i awaryjnych. Może utrzymać stan nawet po zaniku zasilania.
- System automatycznego nawadniania ogrodu
- Sterowanie oświetleniem w inteligentnym domu
- Kontrola dostępu do pomieszczeń
- Systemy alarmowe i bezpieczeństwa
- Automatyczne sterowanie wentylacją
Projekt automatycznego systemu nawadniania
System nawadniania z przekaźnikiem bistabilnym Arduino zapewnia niezawodne sterowanie zaworami wody. Wykorzystuje czujnik wilgotności gleby do automatycznego uruchamiania podlewania. Program uwzględnia również harmonogram czasowy nawadniania.
Układ wykorzystuje energooszczędne właściwości przekaźnika zatrzaskowego Arduino do długotrwałej pracy na baterii. Podczas pracy system monitoruje poziom naładowania akumulatora.
```cpp #define MOISTURE_PIN A0 #define RELAY_SET_PIN 8 #define RELAY_RESET_PIN 9 int moistureThreshold = 500; void loop() { int moisture = analogRead(MOISTURE_PIN); if (moisture < moistureThreshold) { setRelay(); // Włącz nawadnianie delay(300000); // Podlewaj przez 5 minut resetRelay(); // Wyłącz nawadnianie } delay(3600000); // Sprawdzaj co godzinę } ```Optymalizacja zużycia energii
Moduł przekaźnika latching Arduino znacząco redukuje zużycie energii w porównaniu do standardowych przekaźników. Podczas gdy zwykły przekaźnik pobiera około 70-100mA prądu ciągłego, przekaźnik bistabilny Arduino zużywa energię tylko podczas przełączania stanu. Przekłada się to na oszczędność rzędu 99% w długim okresie.
W systemach bateryjnych różnica jest szczególnie widoczna. Standardowy przekaźnik rozładuje baterię 9V w ciągu kilku godzin ciągłej pracy. Przekaźnik dwustabilny Arduino pozwala na pracę przez wiele miesięcy, pobierając prąd tylko podczas przełączania stanu co kilka godzin czy dni.
| Parametr | Przekaźnik standardowy | Przekaźnik bistabilny |
| Pobór prądu (stan aktywny) | 70-100mA ciągle | 70-100mA przez 100ms |
| Czas pracy na baterii 9V | 4-6 godzin | 3-6 miesięcy |
| Miesięczne zużycie energii | 50-70Wh | 0.5-0.7Wh |
Co warto wiedzieć o pracy z przekaźnikiem bistabilnym?
Przekaźnik bistabilny Arduino to niezwykle skuteczne rozwiązanie do projektów wymagających niskiego zużycia energii. Jego unikalna zdolność do zapamiętywania stanu bez ciągłego zasilania sprawia, że jest idealny do systemów bateryjnych i automatyki domowej. Właściwe podłączenie i zaprogramowanie wymaga staranności, ale korzyści są warte wysiłku.
Kluczem do sukcesu jest prawidłowe wykonanie połączeń elektrycznych i zastosowanie elementów zabezpieczających, takich jak diody i rezystory. Sterowanie przekaźnikiem bistabilnym wymaga generowania krótkich impulsów sterujących, ale raz skonfigurowany układ działa niezawodnie przez długi czas. Typowe problemy, jak nieprawidłowa polaryzacja czy zbyt krótkie impulsy, można łatwo wyeliminować, stosując się do wytycznych z artykułu.
Oszczędność energii rzędu 99% w porównaniu do standardowych przekaźników czyni moduł przekaźnika bistabilnego Arduino optymalnym wyborem do projektów IoT i systemów automatyki. Szeroki zakres zastosowań, od systemów nawadniania po kontrolę dostępu, pokazuje wszechstronność tego rozwiązania w praktycznych projektach.
