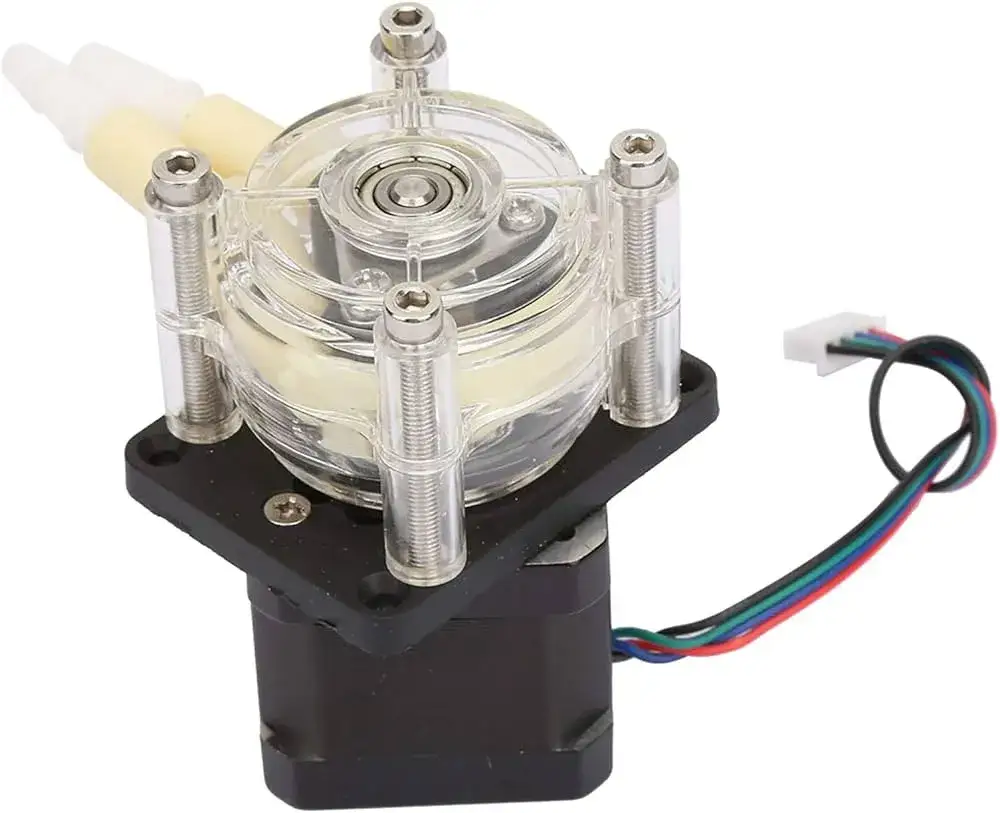

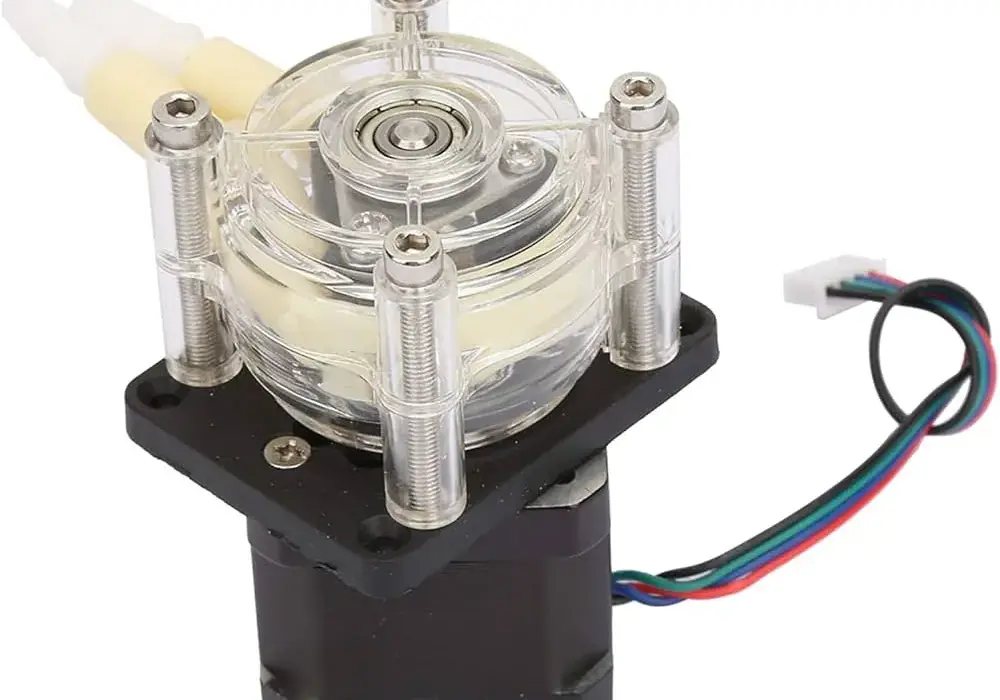

Jak zbudować precyzyjny system dozowania z Arduino i pompą perystaltyczną

Pompy perystaltyczne to wszechstronne urządzenia często wykorzystywane w projektach Arduino. Działają one na zasadzie ściskania elastycznych rur, co umożliwia precyzyjne dozowanie różnych cieczy. Ich popularność wynika z łatwości integracji z platformą Arduino, co pozwala na automatyzację procesów w wielu dziedzinach, od nawadniania roślin po dozowanie substancji chemicznych.

Dostępne są różne rodzaje pomp perystaltycznych, w tym miniaturowe modele oraz wersje o większej mocy, zasilane napięciem 12V lub 24V. Ta różnorodność sprawia, że pompy te znajdują zastosowanie zarówno w prostych projektach hobbystycznych, jak i w bardziej zaawansowanych aplikacjach.

• Pompy perystaltyczne umożliwiają precyzyjne dozowanie cieczy
• Łatwo integrują się z platformą Arduino
• Dostępne są w różnych rozmiarach i mocach
• Znajdują zastosowanie w automatycznym nawadnianiu i dozowaniu nawozów
• Można je nabyć w sklepach internetowych i na platformach aukcyjnych

Czym jest pompa perystaltyczna i jak działa?

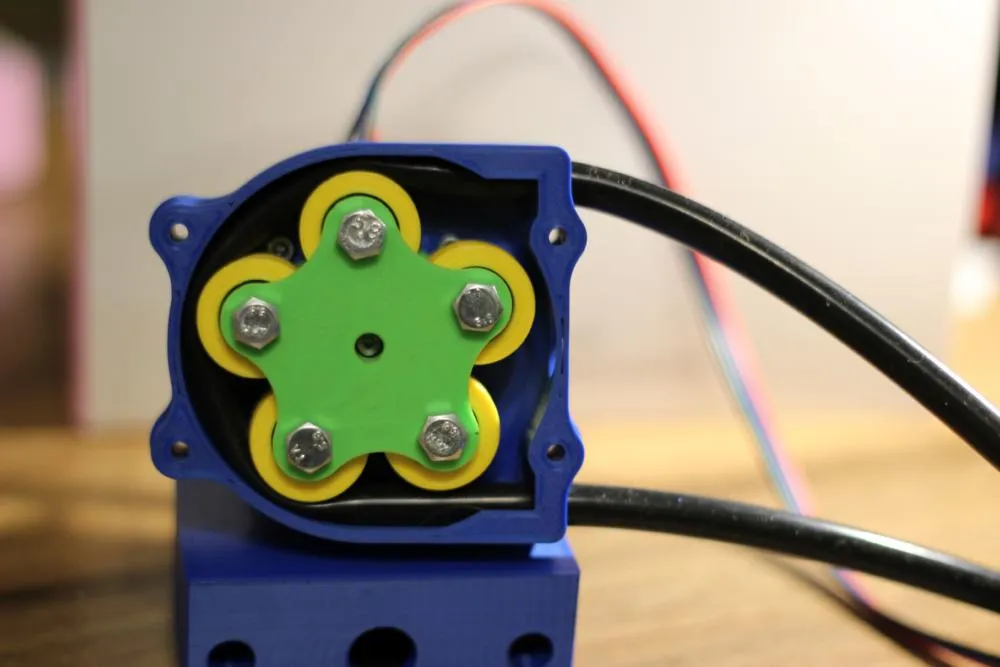

Pompa perystaltyczna Arduino to urządzenie, które wykorzystuje mechanizm ściskania elastycznej rurki do precyzyjnego przemieszczania cieczy. Działa ona na zasadzie peristaltyki, naśladując naturalne ruchy przewodu pokarmowego. Rolki lub wałki obracające się wewnątrz pompy stopniowo zgniatają rurkę, wymuszając ruch płynu w jednym kierunku.

Główne zalety pomp perystaltycznych to:

• Wysoka precyzja dozowania - umożliwiają kontrolę nad ilością przepływającej cieczy z dokładnością do mililitrów
• Brak bezpośredniego kontaktu z cieczą - co zapewnia higieniczne warunki i możliwość pracy z agresywnymi substancjami

Niezbędne komponenty do budowy systemu dozowania

Do stworzenia precyzyjnego systemu dozowania Arduino potrzebne będą:

• Arduino Uno lub Nano - stanowi mózg systemu, kontrolując pracę pompy
• Pompa perystaltyczna - odpowiada za transport cieczy
• Zasilacz 12V - dostarcza energię do pompy
• Moduł przekaźnika - umożliwia sterowanie pompą przez Arduino
• Przewody połączeniowe - zapewniają komunikację między komponentami
• Elastyczne rurki silikonowe - transportują ciecz
• Pojemnik na ciecz - służy jako zbiornik dozowanej substancji

Czytaj więcej: Aktualizacja Domoticz: Jak Usprawnić System Automatyki Domowej

Schemat połączenia pompy perystaltycznej z Arduino

Oto krok po kroku proces podłączania pompy perystaltycznej do Arduino:

1. Podłącz zasilacz 12V do pompy perystaltycznej.
2. Połącz moduł przekaźnika z Arduino: pin VCC do 5V, GND do GND, IN do pinu cyfrowego (np. D7).
3. Podłącz pompę do modułu przekaźnika: COM do "+", NO do "-" pompy.
4. Umieść rurkę silikonową w pompie, łącząc jeden koniec ze zbiornikiem, a drugi z miejscem dozowania.
5. Upewnij się, że wszystkie połączenia są stabilne i bezpieczne.

Programowanie Arduino do sterowania pompą

Oto przykładowy kod do sterowania pompą perystaltyczną Arduino:

const int PUMP_PIN = 7;
const int PUMP_TIME = 5000; // czas pracy pompy w ms

void setup() {
  pinMode(PUMP_PIN, OUTPUT);
}

void loop() {
  digitalWrite(PUMP_PIN, HIGH); // włącz pompę
  delay(PUMP_TIME);
  digitalWrite(PUMP_PIN, LOW);  // wyłącz pompę
  delay(60000); // czekaj minutę przed kolejnym dozowaniem
}

Ten kod włącza pompę na 5 sekund co minutę. Kluczowe elementy to: ustawienie pinu sterującego, określenie czasu pracy pompy oraz wykorzystanie funkcji digitalWrite() do kontroli przekaźnika.

Kalibracja systemu dozowania

Proces kalibracji systemu dozowania Arduino:

1. Uruchom pompę na znaną ilość czasu (np. 10 sekund).
2. Zmierz ilość przetłoczonej cieczy.
3. Oblicz przepływ (ml/s) i dostosuj czas pracy pompy w kodzie.
4. Powtórz proces kilkakrotnie dla zwiększenia dokładności.

Dla zwiększenia precyzji, używaj miarki z dokładną skalą i przeprowadzaj kalibrację w stabilnych warunkach temperatury.

Przykładowe projekty wykorzystujące pompę perystaltyczną i Arduino

Automatyczne nawadnianie Arduino dla roślin domowych. System monitoruje wilgotność gleby i uruchamia pompę, gdy rośliny potrzebują wody. To idealne rozwiązanie dla zapominalskich ogrodników lub podczas dłuższych wyjazdów.

Precyzyjny dozownik cieczy Arduino do eksperymentów chemicznych. Umożliwia dokładne odmierzanie małych ilości reagentów, co jest kluczowe w laboratoriach badawczych i edukacyjnych.

Arduino kontrola przepływu cieczy w akwarium. System automatycznie dodaje składniki odżywcze lub leki do wody w określonych interwałach, zapewniając optymalne warunki dla życia wodnego.

Rozwiązywanie typowych problemów

Wybór odpowiedniej pompy do różnych zastosowań

Kryteria wyboru pompy perystaltycznej do Arduino:

• Wydajność (ml/min) - dopasowana do wymagań projektu
• Napięcie zasilania - kompatybilne z dostępnym źródłem zasilania
• Materiał rurki - odporny na dozowaną substancję
• Rozmiar i waga - odpowiednie do planowanej instalacji

Model DG250-BZ to popularna miniaturowa pompa 12V. Charakteryzuje się cichą pracą i wydajnością do 50 ml/min, idealna do małych projektów domowych.

Pompa Kamoer KCS PRO to profesjonalne rozwiązanie zasilane 24V. Oferuje wysoką precyzję i możliwość sterowania prędkością, co sprawdza się w zaawansowanych aplikacjach laboratoryjnych.

Optymalizacja wydajności systemu dozowania

Wskazówki dla zwiększenia wydajności Arduino systemu dozowania:

• Używaj krótkich i prostych odcinków rurek
• Regularnie konserwuj i czyść pompę
• Implementuj system monitorowania przepływu
• Optymalizuj kod Arduino dla szybszej reakcji

Krótkie rurki minimalizują opór przepływu. Regularna konserwacja zapobiega zanieczyszczeniom i zapewnia długotrwałą precyzję. System monitorowania pozwala na szybką reakcję w przypadku anomalii, a zoptymalizowany kod Arduino redukuje opóźnienia w sterowaniu.

Bezpieczeństwo przy pracy z systemem dozowania

Zasady bezpieczeństwa przy pracy z pompami perystaltycznymi Arduino:

• Zawsze odłączaj zasilanie przed manipulacją przy pompie
• Używaj odpowiednich środków ochrony osobistej
• Regularnie sprawdzaj szczelność połączeń
• Nie przekraczaj maksymalnych parametrów pracy pompy
• Przechowuj substancje chemiczne w bezpiecznym miejscu

Przy pracy z cieczami stosuj rękawice i okulary ochronne. Zapewnij dobrą wentylację pomieszczenia, szczególnie przy dozowaniu substancji lotnych lub drażniących.

Rozbudowa systemu o dodatkowe funkcje

Dodanie czujnika przepływu pozwoli na precyzyjne monitorowanie ilości dozowanej cieczy. Umożliwi to wykrywanie ewentualnych nieprawidłowości i automatyczną korektę dozowania.

Implementacja interfejsu użytkownika z wyświetlaczem LCD i przyciskami umożliwi łatwą regulację parametrów dozowania bez konieczności przeprogramowywania Arduino. To idealne rozwiązanie dla dynamicznie zmieniających się projektów.

Integracja modułu Wi-Fi (np. ESP8266) otworzy możliwość zdalnego sterowania i monitorowania systemu dozowania. Pozwoli to na kontrolę procesu z dowolnego miejsca i łatwą integrację z systemami automatyki domowej.

Alternatywne zastosowania pompy perystaltycznej z Arduino

Precyzyjne dozowanie Arduino w kuchni molekularnej. Pompa perystaltyczna może być wykorzystana do tworzenia unikalnych struktur i tekstur potraw, dozując dokładne ilości składników w odpowiednim czasie.

System do automatycznego karmienia zwierząt. Pompa perystaltyczna Arduino może dozować płynny pokarm dla młodych lub chorych zwierząt w regularnych odstępach czasu, zapewniając im stały dostęp do pożywienia.

Miniaturowa linia produkcyjna do tworzenia mieszanek zapachowych. System może precyzyjnie łączyć różne olejki eteryczne, tworząc unikalne kompozycje zapachowe na małą skalę, idealne dla małych manufaktur kosmetycznych.

Klucz do precyzji: Budowa i optymalizacja systemu dozowania z Arduino i pompą perystaltyczną

Pompy perystaltyczne z Arduino otwierają nowe możliwości w dziedzinie precyzyjnego dozowania cieczy. Od automatycznego nawadniania roślin po zaawansowane eksperymenty chemiczne, te wszechstronne urządzenia znajdują zastosowanie w wielu dziedzinach. Kluczem do sukcesu jest właściwy dobór komponentów, staranna kalibracja i optymalizacja systemu.

Budowa takiego systemu wymaga połączenia wiedzy z zakresu elektroniki, programowania i mechaniki płynów. Jednak dzięki szczegółowym instrukcjom i przykładowym kodom, nawet początkujący entuzjaści Arduino mogą stworzyć funkcjonalny system dozowania cieczy. Pamiętaj o regularnej konserwacji i przestrzeganiu zasad bezpieczeństwa, aby zapewnić długotrwałą i niezawodną pracę urządzenia.

Możliwości rozbudowy i alternatywne zastosowania pomp perystaltycznych Arduino są praktycznie nieograniczone. Od kuchni molekularnej po tworzenie perfum - wszędzie tam, gdzie potrzebna jest precyzja i powtarzalność w dozowaniu płynów, ten system może znaleźć swoje miejsce. Eksperymentuj, rozwijaj swoje projekty i odkrywaj nowe zastosowania tej fascynującej technologii!
