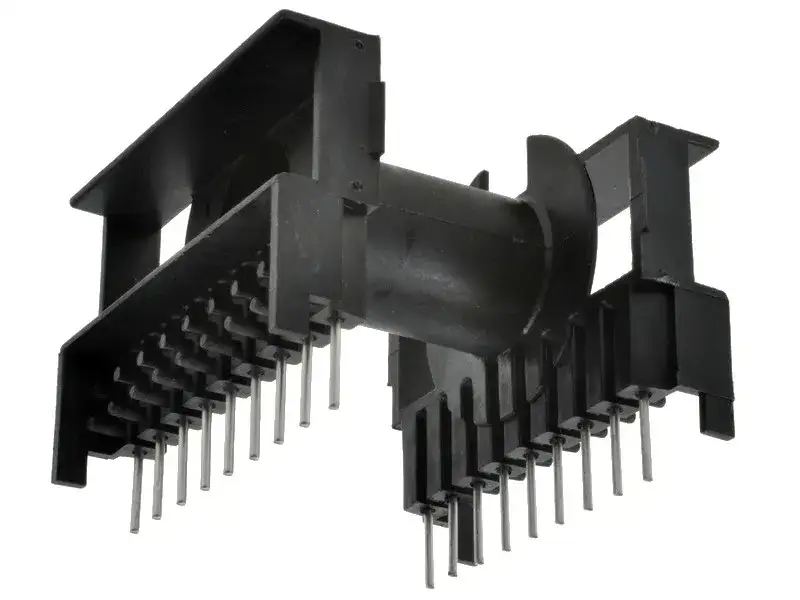

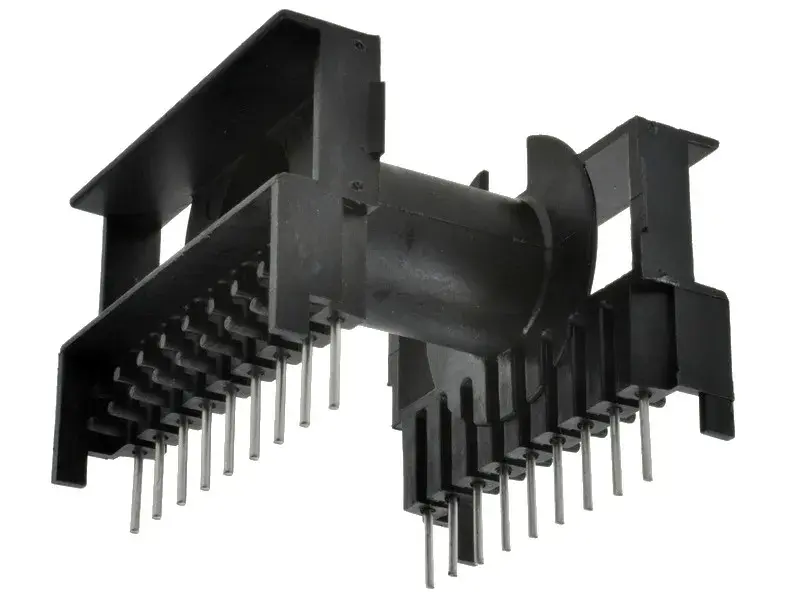

Karkasy do transformatorów to kluczowe elementy konstrukcyjne, które odgrywają ważną rolę w budowie i działaniu tych urządzeń. Służą jako podstawa do nawijania uzwojeń, oddzielając je od siebie i od rdzenia. Ich głównym celem jest minimalizacja strat energii i poprawa efektywności transformatora. Wykonane zazwyczaj z tworzyw sztucznych lub kompozytów, zapewniają dobrą izolację elektryczną.
Istnieją różne typy karkasów, dostosowane do konkretnych rodzajów transformatorów, takich jak impulsowe, toroidalne czy o rdzeniu EI, EP, ER. Wybór odpowiedniego karkasu jest kluczowy dla prawidłowego funkcjonowania transformatora.
Najważniejsze informacje:- Karkasy oddzielają uzwojenia i rdzeń transformatora
- Poprawiają efektywność i bezpieczeństwo pracy urządzenia
- Wykonane są z materiałów o dobrych właściwościach izolacyjnych
- Dostępne są różne typy karkasów dla różnych transformatorów
- Można je nabyć w sklepach elektronicznych i u specjalistycznych dystrybutorów
Czym są karkasy do transformatorów?
Karkasy do transformatorów to podstawowe elementy konstrukcyjne, na których nawijane są uzwojenia. Pełnią rolę nośnika i izolatora dla przewodów miedzianych lub aluminiowych.
Funkcja karkasów w transformatorze jest kluczowa. Oddzielają one uzwojenia transformatora od siebie oraz od rdzenia magnetycznego. Zapewniają odpowiednią izolację elektryczną, co jest niezbędne dla bezpiecznej i efektywnej pracy urządzenia. Ponadto, karkasy nadają uzwojeniom odpowiedni kształt i strukturę.
Karkasy do transformatorów mają ogromne znaczenie dla efektywności działania. Minimalizują straty energii poprzez odpowiednie rozmieszczenie uzwojeń. Dodatkowo, wpływają na poprawę chłodzenia transformatora, co przekłada się na jego dłuższą żywotność.
Rodzaje karkasów i ich zastosowania
Karkasy do transformatorów impulsowych
Karkasy do transformatorów impulsowych charakteryzują się specyficzną konstrukcją. Są zazwyczaj mniejsze i bardziej kompaktowe niż inne typy. Wykonuje się je z materiałów o wysokiej wytrzymałości dielektrycznej, co jest kluczowe dla pracy z impulsami o wysokim napięciu.
Zastosowanie tych karkasów obejmuje głównie zasilacze impulsowe oraz systemy zapłonowe. Można je znaleźć w sprzęcie elektronicznym, takim jak monitory czy telewizory.
Karkasy do transformatorów toroidalnych
Specyfika konstrukcji karkasów do transformatorów toroidalnych polega na ich pierścieniowym kształcie. Są one zazwyczaj wykonane z materiałów termoplastycznych. Charakteryzują się dużą sztywnością i odpornością na wysokie temperatury.
Przykłady użycia obejmują wysokiej jakości sprzęt audio oraz zasilacze o niskim poziomie zakłóceń. Często stosuje się je w medycznych urządzeniach diagnostycznych.
Karkasy do transformatorów o rdzeniu EI, EP i ER
Karkasy do transformatorów o rdzeniu EI mają kształt przypominający literę "E" i "I". Są najpopularniejsze ze względu na prostotę produkcji i uniwersalność zastosowań. Można je spotkać w większości standardowych transformatorów sieciowych.
Karkasy do rdzeni EP (Economic Power) mają zaokrąglone narożniki, co zmniejsza straty mocy. Są często stosowane w zasilaczach o wysokiej sprawności, szczególnie w sprzęcie komputerowym i telekomunikacyjnym.
Karkasy do rdzeni ER (Economic Round) mają okrągły przekrój. Zapewniają one lepsze odprowadzanie ciepła i są często używane w transformatorach o większej mocy, np. w przemysłowych układach sterowania.
| Typ karkasu | Główne zastosowania |
|---|---|
| EI | Transformatory sieciowe, sprzęt AGD |
| EP | Zasilacze komputerowe, sprzęt telekomunikacyjny |
| ER | Przemysłowe układy sterowania, transformatory dużej mocy |
Czytaj więcej: Jak rozpocząć naukę elektryki: od podstaw do eksperta
Materiały używane w produkcji karkasów
- Poliamid (PA)
- Polietylen (PE)
- Polipropylen (PP)
- Poliwęglan (PC)
- Kompozyty epoksydowe
Właściwości izolacyjne tych materiałów są kluczowe dla bezpieczeństwa i efektywności transformatora. Charakteryzują się one wysoką odpornością na przebicie elektryczne. Ponadto, materiały te zachowują swoje właściwości w szerokim zakresie temperatur, co jest istotne dla stabilnej pracy urządzenia.
Wpływ na trwałość transformatora jest znaczący. Dobrej jakości materiały izolacyjne do transformatorów zapewniają długotrwałą ochronę uzwojeń. Zmniejszają też ryzyko awarii spowodowanych przegrzaniem lub zwarciem.
Specyfikacje techniczne popularnych modeli karkasów
Karkasy ETD34
Karkasy ETD34 mają średnicę zewnętrzną 34 mm. Ich wysokość wynosi zazwyczaj około 11 mm. Posiadają 11 pinów do mocowania uzwojeń. Są zaprojektowane do pracy z mocą do około 100 W, co czyni je popularnymi w średniej wielkości transformatorach.
Karkasy ETD44
Karkasy ETD44 charakteryzują się średnicą zewnętrzną 44 mm. Ich typowa wysokość to około 15 mm. Mają 14 pinów do mocowania uzwojeń. Są przystosowane do pracy z mocą do około 200 W, co sprawia, że są często wybierane do większych transformatorów impulsowych.
| Parametr | ETD34 | ETD44 |
|---|---|---|
| Średnica zewnętrzna | 34 mm | 44 mm |
| Wysokość | 11 mm | 15 mm |
| Liczba pinów | 11 | 14 |
| Moc maksymalna | 100 W | 200 W |
Jak wybrać odpowiedni karkas do transformatora?
Kryteria doboru karkasów do transformatorów:
- Moc transformatora
- Rodzaj rdzenia
- Wymagana izolacja
- Środowisko pracy (temperatura, wilgotność)
- Zgodność z normami branżowymi
Najczęstsze błędy przy wyborze to niedoszacowanie mocy transformatora. Wybór zbyt małego karkasu może prowadzić do przegrzewania się urządzenia. Ignorowanie specyfiki środowiska pracy też bywa kosztowne w skutkach.
Wpływ karkasu na wydajność transformatora
Minimalizacja strat energii to kluczowa rola karkasów do transformatorów. Dobrze zaprojektowany karkas zmniejsza straty magnetyczne poprzez optymalne rozmieszczenie uzwojeń. Dodatkowo, redukuje straty związane z prądami wirowymi.
Poprawa chłodzenia to kolejna zaleta. Karkasy z odpowiednimi kanałami wentylacyjnymi usprawniają cyrkulację powietrza. Efektywne odprowadzanie ciepła przekłada się na dłuższą żywotność transformatora.
Zwiększenie bezpieczeństwa to nie mniej istotna kwestia. Karkasy stanowią barierę izolacyjną między uzwojeniami. Minimalizują ryzyko zwarć i przebić elektrycznych.
Montaż karkasu w transformatorze
Przygotowanie do montażu wymaga staranności. Należy dokładnie oczyścić powierzchnię karkasu i rdzenia. Sprawdzenie wymiarów i dopasowania elementów jest kluczowe dla prawidłowego montażu.
Proces instalacji:
- Umieszczenie karkasu na rdzeniu transformatora
- Zabezpieczenie karkasu przed przesunięciem
- Nawinięcie uzwojeń pierwotnych
- Izolacja między warstwami uzwojeń
- Nawinięcie uzwojeń wtórnych
Najczęstsze problemy podczas montażu to niedokładne dopasowanie karkasu do rdzenia. Może to prowadzić do zwiększonych strat magnetycznych. Zbyt ciasne nawinięcie uzwojeń grozi uszkodzeniem izolacji przewodów. Niestaranne izolowanie warstw może skutkować zwarciami międzyzwojowymi.
Gdzie kupić karkasy do transformatorów?
Sklepy elektroniczne oferują szeroki wybór standardowych karkasów do transformatorów. Znajdziesz tam popularne modele do zastosowań amatorskich i półprofesjonalnych.
Dystrybutorzy specjalistyczni zapewniają dostęp do wysokiej jakości komponentów transformatorów. Oferują też fachowe doradztwo w zakresie doboru odpowiednich elementów.
Porady dotyczące zakupów online: zawsze sprawdzaj specyfikacje techniczne przed zakupem. Porównuj oferty różnych sprzedawców, zwracając uwagę nie tylko na cenę, ale i na opinie klientów. W razie wątpliwości, nie wahaj się skontaktować ze sprzedawcą w celu uzyskania dodatkowych informacji.
Karkasy do transformatorów - klucz do efektywności i bezpieczeństwa
Karkasy do transformatorów to nie tylko elementy konstrukcyjne, ale fundamenty wpływające na wydajność, trwałość i bezpieczeństwo tych urządzeń. Ich rola w oddzielaniu uzwojeń, minimalizacji strat energii i poprawie chłodzenia jest nie do przecenienia w świecie elektrotechniki.
Wybór odpowiedniego karkasu, dopasowanego do typu transformatora i jego zastosowania, jest kluczowy. Czy to karkasy do transformatorów impulsowych, toroidalnych czy o rdzeniach EI, EP i ER - każdy ma swoje unikalne cechy i optymalne zastosowania. Materiały używane do ich produkcji, od poliamidu po kompozyty epoksydowe, zapewniają niezbędną izolację i trwałość.
Pamiętajmy, że prawidłowy montaż karkasu jest równie istotny jak jego dobór. Staranne przygotowanie, precyzyjne umieszczenie na rdzeniu i właściwe nawinięcie uzwojeń to klucz do długotrwałej i bezawaryjnej pracy transformatora. Inwestycja w wysokiej jakości karkasy i ich fachową instalację to gwarancja efektywności i bezpieczeństwa w każdym zastosowaniu transformatorów.
