Komutator to kluczowy element prądnic prądu stałego. Jego głównym zadaniem jest zamiana prądu zmiennego na stały. Jak to działa? Komutator składa się z półpierścieni połączonych z uzwojeniem wirnika. Szczotki przesuwają się po tych elementach, zmieniając kierunek przepływu prądu. To zapewnia, że prąd dostarczany do urządzeń ma stały kierunek. Bez komutatora, prądnice nie mogłyby efektywnie zasilać sprzętu elektrycznego.
Działanie komutatora jest ściśle związane z obciążeniem prądnicy. Przy małym obciążeniu napięcie jest niskie. Rośnie ono wraz ze wzrostem obciążenia, aż do osiągnięcia wartości znamionowej. Potem napięcie zaczyna spadać z powodu oporności obwodu. To pokazuje, jak ważny jest komutator dla stabilnej pracy prądnicy.
Najważniejsze informacje:- Komutator zamienia prąd zmienny na stały
- Składa się z półpierścieni i szczotek
- Zapewnia stały kierunek prądu na wyjściu
- Wpływa na stabilność napięcia przy różnych obciążeniach
- Jest niezbędny dla prawidłowego działania urządzeń elektrycznych
Czym jest komutator w prądnicy prądu stałego?
Komutator to kluczowy element prądnicy prądu stałego, odpowiedzialny za zamianę prądu zmiennego na stały. Działa jak mechaniczny prostownik, synchronizując przepływ prądu z obrotem wirnika.
Rola komutatora w prądnicy jest nieoceniona. Zapewnia on ciągłą konwersję energii mechanicznej na elektryczną, utrzymując stały kierunek przepływu prądu. Bez tego elementu, prądnica wytwarzałaby jedynie prąd zmienny, co ograniczałoby jej zastosowanie.
Dla urządzeń elektrycznych, komutator jest gwarantem stabilnego zasilania. Umożliwia on pracę sprzętów wymagających stałego napięcia, co czyni prądnice niezastąpionymi w wielu gałęziach przemysłu.
Budowa komutatora - kluczowe elementy
Półpierścienie komutatora to jego serce. Te miedziane segmenty, ułożone w okrąg, tworzą cylindryczną powierzchnię. Każdy segment jest odizolowany od sąsiednich, co zapewnia prawidłowe przełączanie prądu.
Szczotki komutatora to elementy ślizgowe, najczęściej wykonane z grafitu. Przesuwają się one po powierzchni półpierścieni, zbierając wytworzony prąd.
Połączenie z uzwojeniem wirnika jest kluczowe dla działania komutatora. Każdy segment jest podłączony do odpowiedniej sekcji uzwojenia, co umożliwia precyzyjne przełączanie prądu w trakcie obrotu wirnika.
- Półpierścienie miedziane
- Szczotki grafitowe
- Izolatory międzysegmentowe
- Połączenia z uzwojeniem wirnika
- Obudowa komutatora
Czytaj więcej: Programowanie ATtiny2313 w BASCOM: Krok po kroku dla początkujących

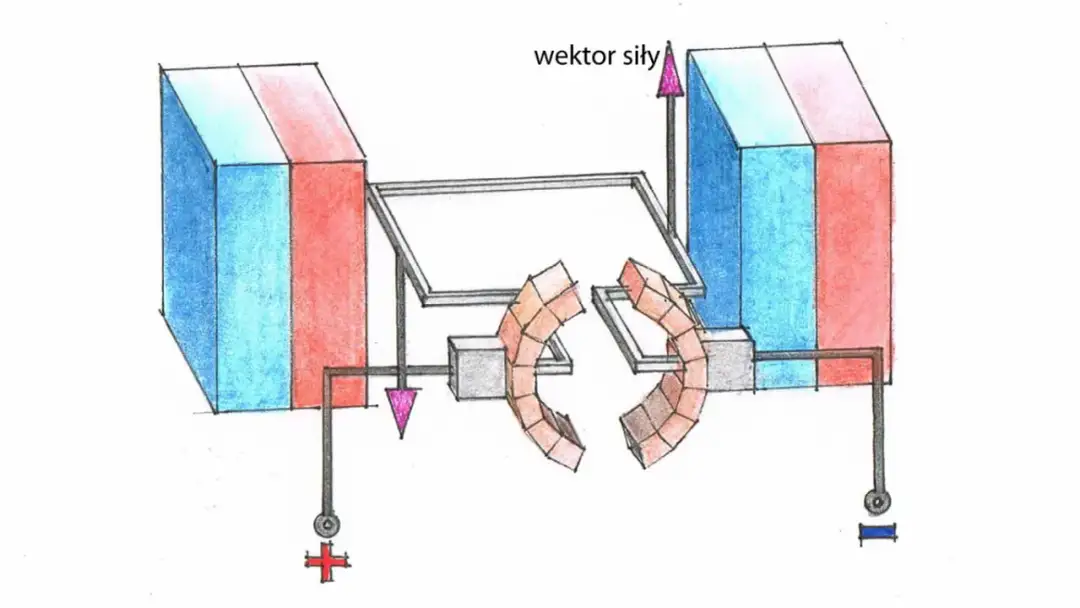

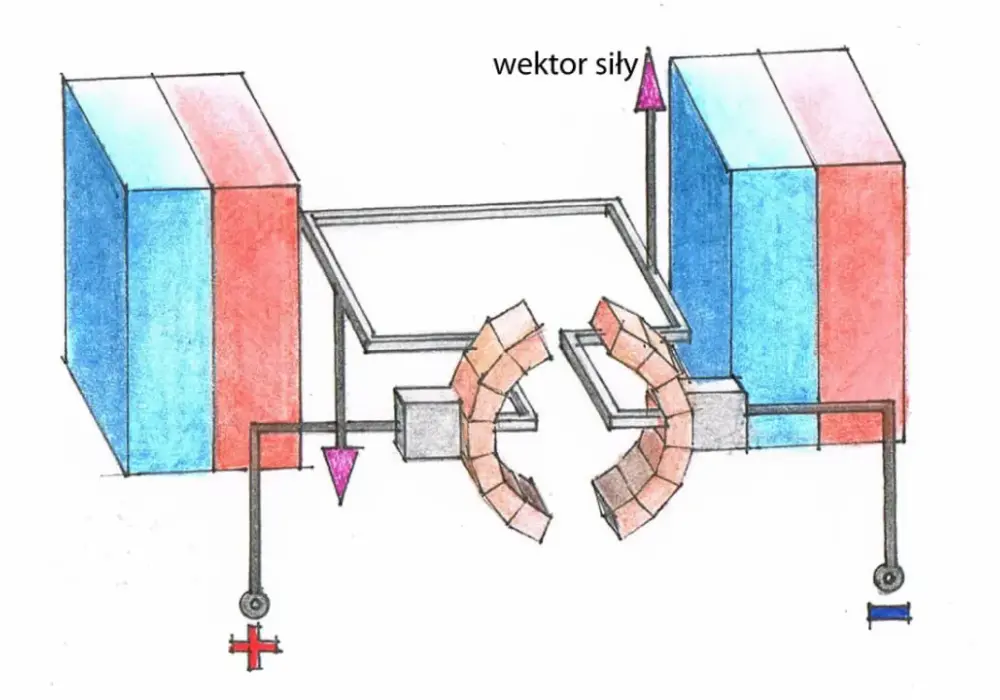

Schemat komutatora - wizualizacja działania
Podstawowy schemat komutatora przypomina okrąg podzielony na segmenty. Centralnie umieszczony jest wirnik, a na jego obwodzie znajdują się półpierścienie. Szczotki są umiejscowione na stałe, stykając się z obracającymi się segmentami.
Wirnik reprezentowany jest przez centralną oś. Półpierścienie to łukowe elementy na obwodzie. Szczotki są pokazane jako prostokątne bloki dotykające powierzchni komutatora. Uzwojenie wirnika jest przedstawione jako linie łączące poszczególne segmenty z centrum.
| Element | Funkcja |
|---|---|
| Wirnik | Generuje prąd zmienny |
| Półpierścienie | Przełączają kierunek prądu |
| Szczotki | Zbierają prąd stały |
| Uzwojenie | Przewodzi prąd indukowany |
Jak działa komutator w prądnicy?
Wirnik prądnicy obraca się w polu magnetycznym. Ten ruch indukuje prąd zmienny w uzwojeniach wirnika.
Zmiana kierunku pola magnetycznego następuje cyklicznie podczas obrotu. W efekcie, prąd w uzwojeniach zmienia swój kierunek z każdym półobrotem. To właśnie ten moment jest kluczowy dla działania komutatora.
Komutator przełącza połączenia elektryczne dokładnie w chwili zmiany kierunku prądu. Dzięki temu, mimo zmian zachodzących w wirniku, na szczotkach zawsze utrzymuje się ten sam kierunek przepływu prądu. To serce działania komutatora.
Konwersja prądu zmiennego na stały
Proces konwersji prądu zmiennego na stały to magia komutatora. Gdy prąd w uzwojeniu zmienia kierunek, komutator przełącza połączenia. Dzięki temu, mimo zmian w wirniku, na szczotkach utrzymuje się jednokierunkowy przepływ elektronów. To jak magiczna sztuczka, gdzie zmienny prąd "znika", a pojawia się stabilny prąd stały.
Rola komutatora w utrzymaniu stałego kierunku prądu jest kluczowa. Działa on jak precyzyjny przełącznik, synchronizujący się z obrotem wirnika. Bez tego elementu, prądnica nie mogłaby dostarczać użytecznego prądu stałego do zasilanych urządzeń.
Wpływ komutatora na stabilizację napięcia
Obciążenie prądnicy ma bezpośredni wpływ na napięcie wyjściowe. Przy małym obciążeniu, napięcie jest wysokie. Wraz ze wzrostem obciążenia, napięcie spadałoby, gdyby nie interwencja komutatora.
Komutator odgrywa kluczową rolę w regulacji napięcia. Poprzez precyzyjne przełączanie, pomaga utrzymać napięcie na stabilnym poziomie. Działa jak strażnik, pilnujący, by prąd płynął zawsze w tym samym kierunku, niezależnie od obciążenia.
Zachowanie komutatora przy różnych obciążeniach
Przy niskim obciążeniu, komutator ma "łatwą" pracę. Prąd płynie swobodnie, a napięcie utrzymuje się na wysokim poziomie.
Obciążenie znamionowe to dla komutatora idealne warunki. Pracuje on wtedy z najwyższą efektywnością, utrzymując stabilne napięcie.
Przeciążenie może być wyzwaniem dla komutatora. Zwiększony prąd powoduje większe iskrzenie na styku szczotek i półpierścieni. To może prowadzić do szybszego zużycia elementów i spadku wydajności. W skrajnych przypadkach, może dojść do uszkodzenia komutatora.
Zalety i wady stosowania komutatora w prądnicach
- Stabilne napięcie wyjściowe
- Możliwość zasilania urządzeń prądu stałego
- Wysoka efektywność konwersji energii
- Łatwość regulacji napięcia wyjściowego
- Konieczność regularnej konserwacji
- Iskrzenie na styku szczotek i półpierścieni
- Ograniczona żywotność szczotek
Konserwacja i obsługa komutatora
Regularna konserwacja komutatora to klucz do długiej i bezawaryjnej pracy prądnicy. Zaniedbania mogą prowadzić do szybszego zużycia elementów i spadku wydajności.
Najczęstsze problemy z komutatorem to zużycie szczotek, zabrudzenie powierzchni półpierścieni oraz uszkodzenia izolacji między segmentami. Mogą one prowadzić do zwiększonego iskrzenia, spadku wydajności, a nawet awarii prądnicy.
Aby przedłużyć żywotność komutatora, regularnie czyść jego powierzchnię, wymieniaj zużyte szczotki i sprawdzaj stan izolacji. Unikaj przeciążania prądnicy i zapewnij jej odpowiednie chłodzenie. Właściwa obsługa to gwarancja długotrwałej i efektywnej pracy tego kluczowego elementu prądnicy.
Komutator: Serce prądnicy prądu stałego
Komutator to nie tylko element prądnicy - to jej bijące serce. Jego rola w konwersji prądu zmiennego na stały jest kluczowa dla funkcjonowania wielu urządzeń elektrycznych. Dzięki precyzyjnemu działaniu półpierścieni i szczotek, komutator zapewnia stabilne źródło energii, niezależnie od zmian obciążenia.
Zrozumienie budowy i działania komutatora jest niezbędne dla każdego, kto pracuje z prądnicami. Jego wpływ na stabilizację napięcia sprawia, że jest on niezastąpiony w wielu zastosowaniach przemysłowych. Jednak, jak każde urządzenie, komutator wymaga odpowiedniej konserwacji. Regularna obsługa i unikanie przeciążeń to klucz do długotrwałej i efektywnej pracy prądnicy.
Mimo pewnych ograniczeń, takich jak konieczność okresowej wymiany szczotek, zalety stosowania komutatora znacznie przewyższają jego wady. To dzięki niemu prądnice prądu stałego mogą dostarczać stabilną energię, napędzając rozwój technologiczny w wielu dziedzinach.
