Napięcie elektryczne to kluczowe pojęcie w elektrotechnice. Oznacza różnicę potencjałów między dwoma punktami w obwodzie. Mierzy się je w woltach (V) i oznacza symbolem U. Napięcie to stosunek pracy do ładunku elektrycznego.
Wyróżniamy dwa główne rodzaje napięcia: stałe (DC) i zmienne (AC). DC ma stałą wartość i kierunek, jak w bateriach. AC zmienia się cyklicznie, co umożliwia efektywne przesyłanie energii na duże odległości.
Do pomiaru napięcia służy woltomierz. Pomiar ten jest istotny dla analizy i diagnozy obwodów elektrycznych. Napięcie ma kluczowe znaczenie dla przepływu prądu i znajduje zastosowanie w różnych urządzeniach.
Najważniejsze informacje:- Napięcie to różnica potencjałów elektrycznych
- Mierzone w woltach (V), oznaczane symbolem U
- Występuje jako stałe (DC) lub zmienne (AC)
- Mierzone woltomierzem
- Kluczowe dla przepływu prądu w obwodach
- Istotne w urządzeniach elektrycznych i systemach zasilania
Definicja napięcia elektrycznego

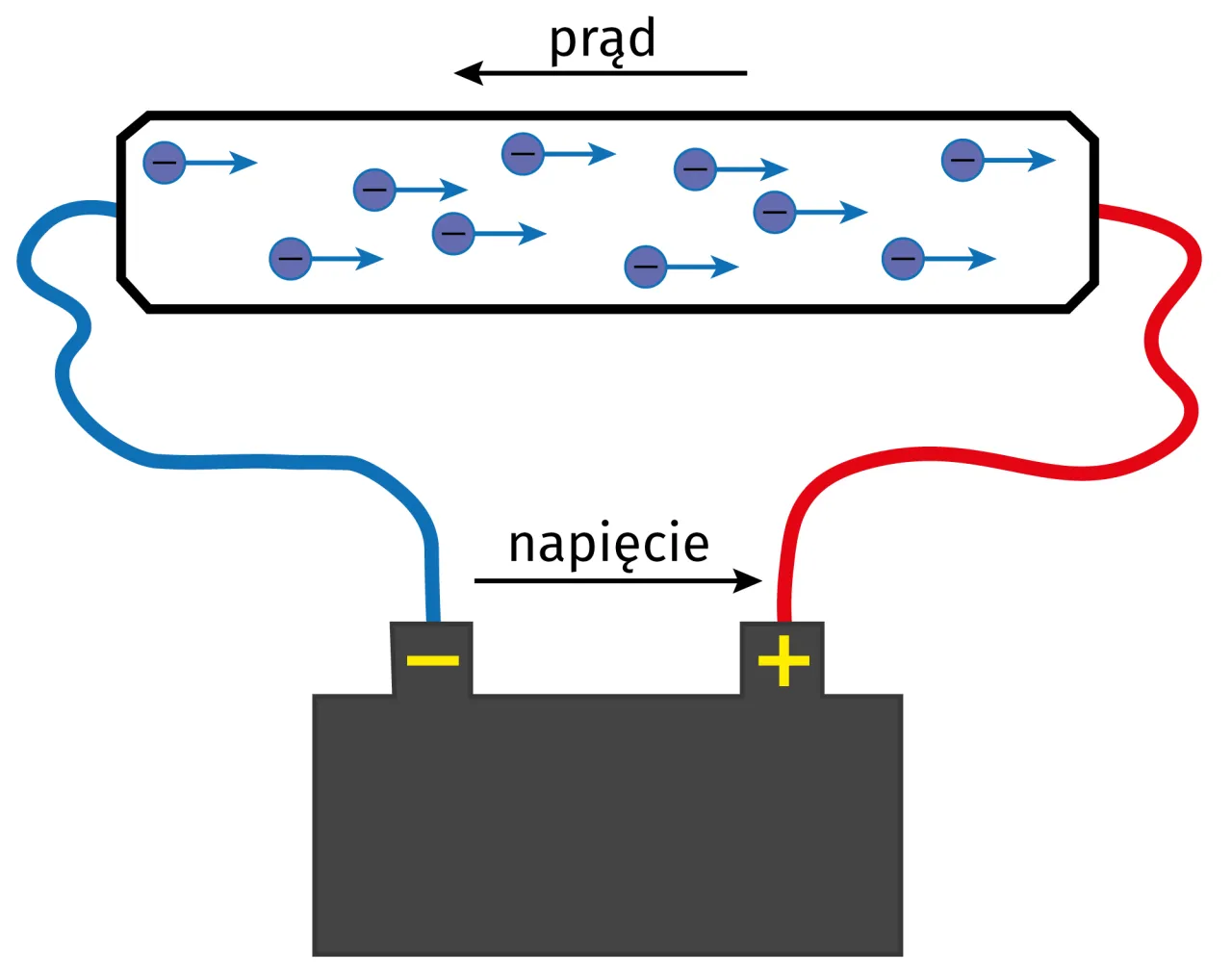

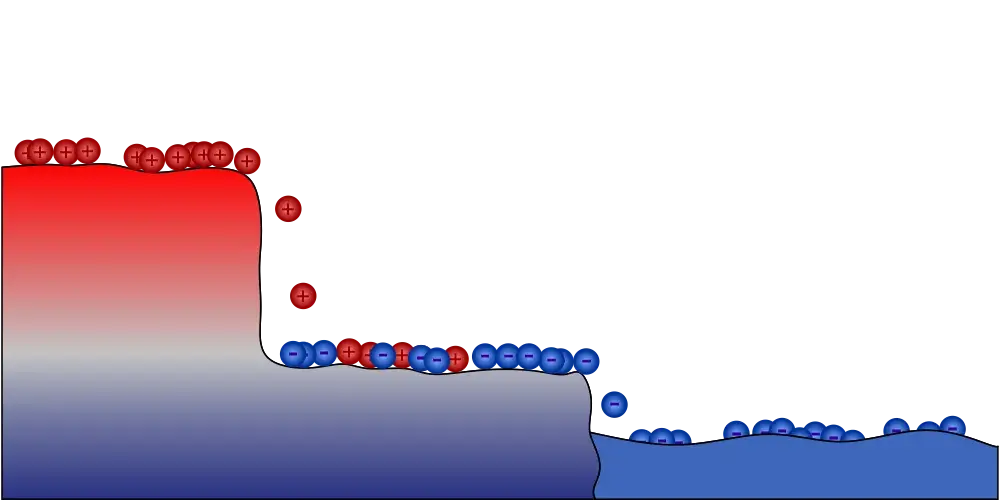

Napięcie elektryczne to różnica potencjałów między dwoma punktami w obwodzie. Jest kluczowym pojęciem w elektrotechnice, określającym siłę, z jaką pole elektryczne działa na ładunki. Można je porównać do różnicy poziomów wody w dwóch zbiornikach. W obwodach elektrycznych napięcie jest siłą napędową, która powoduje przepływ prądu. Bez niego, elektrony nie mogłyby się przemieszczać.
Jednostka miary napięcia
Jednostką napięcia jest wolt (V). Nazwa ta pochodzi od nazwiska włoskiego fizyka Alessandro Volty, który w 1800 roku skonstruował pierwsze ogniwo elektryczne. Jego wynalazek zrewolucjonizował badania nad elektrycznością.
Oto przykłady typowych wartości napięcia w codziennym życiu:
- Bateria AA: 1,5 V
- Ładowarka USB: 5 V
- Akumulator samochodowy: 12 V
- Gniazdko elektryczne w domu: 230 V (Europa)
- Linia wysokiego napięcia: 110 000 V - 400 000 V
Czytaj więcej: Fast Charge 2.0 - ładowanie smartfona nawet 2x szybciej niż standardowo
Wzór na napięcie elektryczne
Napięcie elektryczne wyraża się wzorem U = W/q. W tym równaniu U oznacza napięcie, W to praca wykonana przez pole elektryczne, a q to ładunek elektryczny. Wzór ten pokazuje, że napięcie jest miarą energii potrzebnej do przeniesienia jednostkowego ładunku między dwoma punktami w obwodzie.
Rodzaje napięcia elektrycznego
Napięcie stałe (DC)
Napięcie stałe ma stałą wartość i kierunek przepływu prądu. Jest ono charakterystyczne dla baterii i ogniw fotowoltaicznych. Zastosowania DC obejmują:
- Elektronikę przenośną (smartfony, laptopy)
- Systemy oświetlenia LED
- Instalacje fotowoltaiczne
Napięcie zmienne (AC)
Napięcie zmienne periodycznie zmienia swoją wartość i kierunek. Umożliwia ono efektywne przesyłanie energii na duże odległości przy minimalnych stratach. To główna zaleta AC nad DC w sieciach energetycznych.
Przykłady zastosowań AC:
- Sieci energetyczne
- Większość urządzeń domowych
- Silniki elektryczne w przemyśle
Jak mierzy się napięcie?
Do pomiaru napięcia służy woltomierz. To precyzyjne urządzenie, które podłącza się równolegle do badanego elementu obwodu. Podczas pomiaru należy wybrać odpowiedni zakres pomiarowy i zachować ostrożność, szczególnie przy wysokich napięciach.
| Urządzenie | Typowe napięcie |
|---|---|
| Pilot TV | 3 V |
| Powerbank | 5 V |
| Gniazdko | 230 V |
| Ładowarka laptopa | 19 V |
Zastosowania napięcia w codziennym życiu
Napięcie jest kluczowe w domowej instalacji elektrycznej, umożliwiając działanie wszystkich urządzeń. W elektronice użytkowej określa ono, jak mocno "popychane" są elektrony w obwodach. Wpływa to bezpośrednio na wydajność i funkcjonalność urządzeń - zbyt niskie lub wysokie napięcie może zakłócić ich pracę lub nawet je uszkodzić.
Bezpieczeństwo a napięcie elektryczne
Wysokie napięcie może być śmiertelnie niebezpieczne. Może spowodować poważne oparzenia, uszkodzenia narządów wewnętrznych, a nawet zatrzymanie akcji serca. Dlatego kluczowe jest przestrzeganie zasad bezpieczeństwa:
- Nie dotykaj odsłoniętych przewodów
- Używaj urządzeń z certyfikatami bezpieczeństwa
- Nie naprawiaj urządzeń elektrycznych bez odpowiedniej wiedzy
- W razie wątpliwości, skonsultuj się z elektrykiem
Napięcie w odnawialnych źródłach energii
W panelach słonecznych napięcie generowane jest dzięki efektowi fotowoltaicznemu. Wartość tego napięcia zależy od intensywności światła słonecznego. W turbinach wiatrowych napięcie powstaje w wyniku obracania generatora przez łopaty wirnika.
Przyszłość technologii związanych z napięciem elektrycznym to rozwój inteligentnych sieci energetycznych, efektywniejsze metody magazynowania energii oraz innowacje w dziedzinie półprzewodników. Te postępy umożliwią lepsze zarządzanie energią i zwiększą efektywność urządzeń elektrycznych.
Napięcie elektryczne - klucz do zrozumienia świata elektroniki
Napięcie elektryczne to fundamentalne pojęcie w elektrotechnice, które odgrywa kluczową rolę w funkcjonowaniu naszego codziennego życia. Od baterii w pilocie po linie wysokiego napięcia, jest ono wszechobecne i niezbędne do działania urządzeń elektrycznych.
Zrozumienie różnych rodzajów napięcia, jego pomiaru i zastosowań jest nie tylko fascynujące, ale także praktyczne. Wiedza ta pomaga nam bezpiecznie korzystać z urządzeń elektrycznych i docenić złożoność systemów energetycznych. Ponadto, w obliczu rozwoju odnawialnych źródeł energii, napięcie nabiera nowego znaczenia w kontekście zrównoważonego rozwoju.
Pamiętajmy, że choć napięcie jest niewidzialne, jego skutki mogą być potężne. Przestrzeganie zasad bezpieczeństwa i świadomość potencjalnych zagrożeń są kluczowe dla bezpiecznego korzystania z elektryczności. Jednocześnie, postęp w dziedzinie technologii elektrycznych otwiera przed nami ekscytujące możliwości, od inteligentnych sieci po efektywniejsze wykorzystanie energii w przyszłości.
