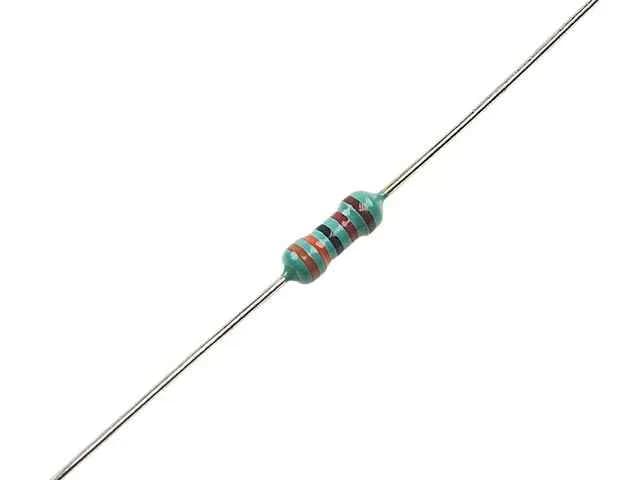

Rezystor 1 kΩ to podstawowy element elektroniczny, szeroko stosowany w różnorodnych układach. Jego główna rola to ograniczanie przepływu prądu i dzielenie napięcia. Charakteryzuje się oporem 1000 omów, co oznacza, że przy przepływie prądu 1 mA napięcie na nim spada o 1 V. Rezystory tego typu są dostępne w różnych wariantach, od tradycyjnych węglowych po nowoczesne SMD, i mają zazwyczaj tolerancję ±5% lub ±10%.
Najważniejsze informacje:- Wartość: 1 kΩ (1000 omów)
- Powszechne zastosowania: dzielniki napięcia, ograniczanie prądu, filtry RC
- Oznaczenia kolorystyczne: brązowy-czarny-czerwony plus pasek tolerancji
- Dostępne w różnych typach: węglowe, metalowe, SMD
- Typowa moc znamionowa: od 1/8 W do 1 W
Czym jest rezystor 1 kΩ?
Rezystor 1 kΩ to podstawowy element elektroniczny, który ogranicza przepływ prądu w obwodzie. Wartość 1 kΩ oznacza, że opornik 1000 omów wytwarza spadek napięcia 1 V przy przepływie prądu 1 mA. Rezystory pełnią kluczową rolę w elektronice, kontrolując napięcie i prąd w obwodach. Są niezbędne do budowy stabilnych i efektywnych układów elektronicznych.
Zastosowania rezystora 1 kΩ
Rezystor 1kΩ ma szerokie zastosowanie w elektronice. Oto 5 najczęstszych:
- Dzielniki napięcia - pozwalają na uzyskanie pożądanego napięcia wyjściowego.
- Ograniczanie prądu - chronią wrażliwe komponenty przed uszkodzeniem.
- Filtry RC - eliminują niepożądane szumy i zakłócenia w sygnale.
- Obciążenie testowe - symulują rzeczywiste obciążenie w układach podczas testów.
- Biasing tranzystorów - ustalają punkt pracy tranzystora w układach wzmacniaczy.
Czytaj więcej: ESP8266 w IoT: Jak wykorzystać w projektach inteligentnego domu
Jak rozpoznać rezystor 1 kΩ?
Oznaczenia kolorystyczne
Rezystory często oznacza się kolorowymi paskami. System ten umożliwia szybką identyfikację wartości oporu. Dla rezystora 1kΩ typowe oznaczenie to:
| 1. pasek | 2. pasek | 3. pasek | 4. pasek |
| Brązowy (1) | Czarny (0) | Czerwony (x100) | Złoty (±5%) lub Srebrny (±10%) |
Oznaczenia numeryczne
Alternatywnie, rezystor 1kohm może być oznaczony numerycznie jako "102". Pierwsza cyfra to 1, druga 0, a ostatnia oznacza liczbę zer - czyli 1000 omów.
Rodzaje rezystorów 1 kΩ
Element elektroniczny 1 kiloom występuje w różnych wariantach technologicznych.

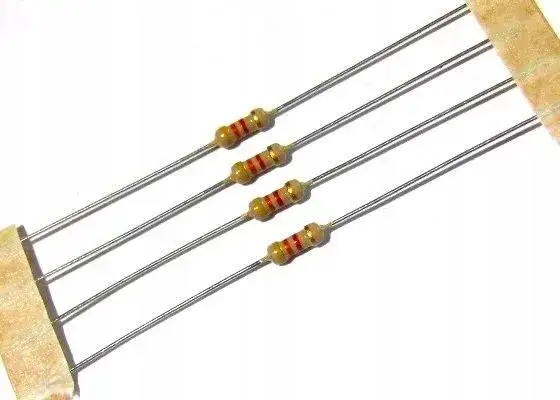

Rezystory węglowe
To klasyczne rezystory 1kohm. Są tanie i powszechnie dostępne. Sprawdzają się w aplikacjach ogólnego przeznaczenia. Mają jednak tendencję do generowania szumów w obwodach audio.
Rezystory metalowe
Rezystor jednoomowy metalowy cechuje się lepszą stabilnością i precyzją. Generuje mniej szumów niż węglowy. Idealny do zastosowań wymagających wysokiej dokładności, np. w pomiarach.
Rezystory SMD
Podzespół 1k w wersji SMD (Surface Mount Device) jest miniaturowy. Doskonale sprawdza się w nowoczesnej elektronice. Umożliwia tworzenie kompaktowych układów o wysokiej gęstości upakowania elementów.
Tolerancja i moc rezystora 1 kΩ
Tolerancja określa, o ile rzeczywista wartość opornika jednoomowego może różnić się od nominalnej. Dla rezystora 1kohm typowe tolerancje to ±1%, ±5% lub ±10%. Moc znamionowa informuje, ile energii rezystor może rozproszyć bez uszkodzenia. Określa maksymalny prąd, jaki może przez niego płynąć. Typowe moce dla rezystora 1kΩ to 1/4W, 1/2W i 1W.
Przykłady obwodów z rezystorem 1 kΩ
Dzielnik napięcia
Dzielnik napięcia to prosty układ redukujący napięcie wejściowe. Wykorzystuje dwa rezystory połączone szeregowo, gdzie rezystor 1kΩ może być jednym z nich.
Filtr RC
Filtr RC składa się z rezystora i kondensatora. Służy do eliminacji wysokich częstotliwości z sygnału. Rezystor 1kohm w połączeniu z odpowiednim kondensatorem może tworzyć filtr dolnoprzepustowy, usuwający szumy z sygnału audio lub zasilania.
Jak dobrać rezystor 1 kΩ do projektu?
Dobór właściwego rezystora 1kohm jest kluczowy dla sukcesu projektu. Musisz uwzględnić napięcie, prąd i moc w obwodzie. Ważna jest też precyzja i stabilność temperaturowa.
- Określ wymaganą tolerancję
- Oblicz maksymalną moc
- Wybierz odpowiedni typ (węglowy, metalowy, SMD)
- Sprawdź kompatybilność z resztą układu
Alternatywy dla rezystora 1 kΩ
Czasem projekt wymaga innej wartości niż rezystor 1kohm. Popularne alternatywy to 470Ω, 2.2kΩ czy 10kΩ. W niektórych przypadkach można użyć potencjometru, który umożliwia płynną regulację oporu w określonym zakresie.
Kluczowa rola rezystora 1 kΩ w nowoczesnej elektronice
Rezystor 1 kΩ to fundamentalny element w świecie elektroniki, odgrywający kluczową rolę w kontrolowaniu przepływu prądu i napięcia w obwodach. Jego wszechstronność przejawia się w różnorodnych zastosowaniach, od prostych dzielników napięcia po zaawansowane filtry RC.
Dostępny w różnych wariantach technologicznych - od klasycznych rezystorów węglowych po miniaturowe komponenty SMD - opornik 1000 omów dostosowuje się do potrzeb zarówno amatorskich projektów, jak i profesjonalnych aplikacji. Znajomość oznaczeń, tolerancji i mocy znamionowej pozwala na precyzyjny dobór odpowiedniego rezystora 1kΩ do konkretnego zastosowania.
Mimo swojej prostoty, ten element elektroniczny 1 kiloom pozostaje niezbędny w erze zaawansowanych układów scalonych. Umiejętność właściwego wykorzystania i doboru rezystora jednoomowego stanowi podstawę efektywnego projektowania obwodów elektronicznych, umożliwiając tworzenie stabilnych, wydajnych i niezawodnych urządzeń.
