Zasilacz ATX to kluczowy element każdego komputera. Przekształca prąd z gniazdka na prąd potrzebny podzespołom. Standard ATX został stworzony przez Intel w 1995 roku. Określa on nie tylko rozmiary, ale też sposób podłączenia zasilacza do innych części komputera. Zasilacz ATX ma wiele różnych wyjść. Każde z nich dostarcza odpowiednie napięcie do konkretnych elementów. Najważniejsze to 24-pinowe złącze główne, dodatkowe złącze procesora, zasilanie kart graficznych i dysków. Kolory przewodów wskazują na dostarczane napięcie. To ułatwia identyfikację i podłączenie. Zasilacz ATX umożliwia też zarządzanie energią i przechodzenie w tryb czuwania.
Najważniejsze informacje:- Zasilacz ATX przetwarza prąd na potrzeby komputera
- Ma wiele wyjść o różnych napięciach
- Główne złącze ma 24 piny
- Kolory przewodów oznaczają różne napięcia
- Umożliwia zarządzanie energią i tryb czuwania
- Standard ATX określa wymiary i sposób podłączenia
Czym jest zasilacz ATX i jego rola w komputerze
Zasilacz ATX to kluczowy element każdego komputera, odpowiedzialny za dostarczanie energii elektrycznej do wszystkich podzespołów. Standard ATX (Advanced Technology eXtended) został opracowany przez firmę Intel w 1995 roku i określa nie tylko wymiary, ale także specyfikację pinów i interfejsy zasilania. Zasilacz ATX pełni trzy główne funkcje: przekształca prąd zmienny z sieci na prąd stały, reguluje napięcie do wymaganych poziomów oraz zarządza dystrybucją energii do poszczególnych komponentów. Zapewnia też ochronę przed przepięciami i umożliwia zarządzanie energią w systemie. Na przestrzeni lat standard ATX ewoluował, wprowadzając nowe wersje, takie jak ATX12V czy EPS12V, aby sprostać rosnącym wymaganiom energetycznym nowoczesnych procesorów i kart graficznych.

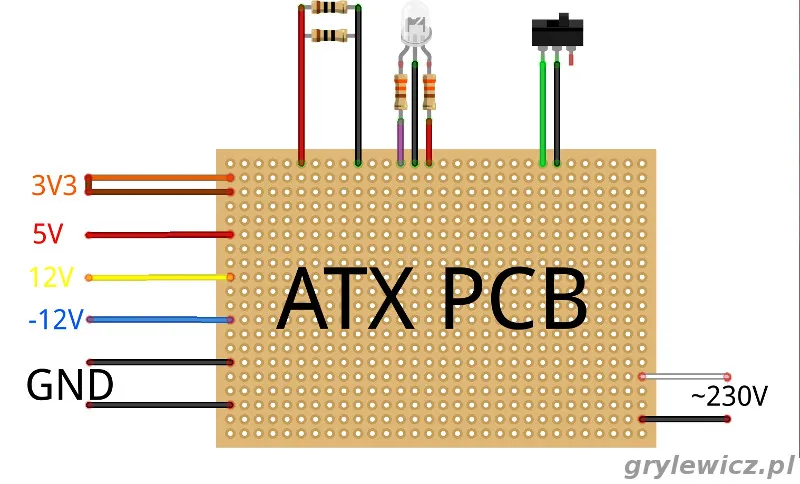

Główne wyprowadzenia zasilacza ATX

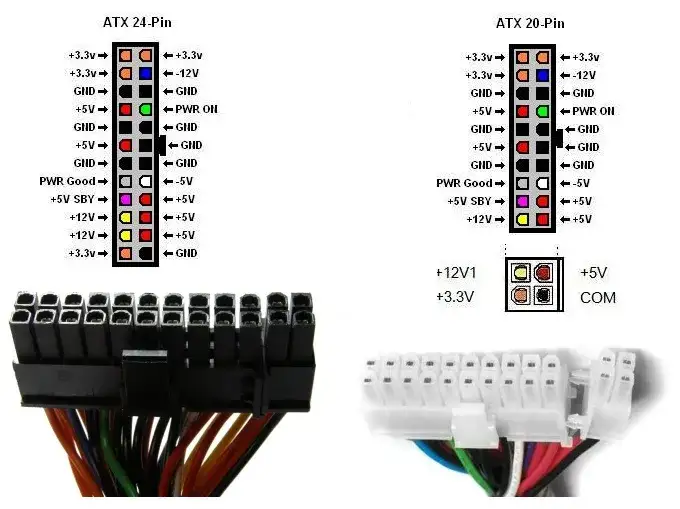

Wtyk 24-pin ATX
Główne złącze zasilacza ATX to 24-pinowy wtyk, który dostarcza energię do płyty głównej. To serce systemu zasilania, zapewniające różne napięcia niezbędne do prawidłowego funkcjonowania komputera. Wtyk ten może być czasem rozłączany na części 20+4, co zapewnia kompatybilność ze starszymi płytami głównymi.
- Pin 1-3, 5-6: +3.3V (pomarańczowy)
- Pin 4, 19-20, 22: Masa (czarny)
- Pin 7: +5V (czerwony)
- Pin 8: Power Good (szary)
- Pin 9: +5VSB (fioletowy, standby)
- Pin 10: +12V (żółty)
- Pin 11: +12V (żółty)
- Pin 12: +3.3V (pomarańczowy)
- Pin 13: +3.3V (pomarańczowy)
- Pin 14: -12V (niebieski)
Złącze ATX12V / EPS12V
Złącze ATX12V występuje w dwóch wariantach: 4-pinowym i 8-pinowym. 8-pinowa wersja, znana jako EPS12V, zapewnia większą moc i jest stosowana w bardziej wymagających systemach. Te dodatkowe złącza są kluczowe dla nowoczesnych procesorów, które potrzebują stabilnego i wydajnego zasilania, szczególnie podczas intensywnych obliczeń czy overclockingu.
Wtyki PCIe
Złącza PCIe w zasilaczach ATX występują w wersjach 6-pin i 8-pin. Różnica między nimi polega na ilości dostarczanej mocy. Są one niezbędne do zasilania wydajnych kart graficznych, które często wymagają dodatkowego zasilania ze względu na wysokie zapotrzebowanie energetyczne, szczególnie podczas renderowania grafiki czy gier komputerowych.
Złącza SATA
Złącze SATA w zasilaczu ATX to 15-pinowy wtyk, który dostarcza trzy różne napięcia: 3.3V, 5V i 12V. Jest to standard używany do zasilania nowoczesnych dysków twardych i SSD. Złącze SATA zapewnia lepszą efektywność energetyczną i jest kompatybilne zarówno z dyskami SSD, jak i tradycyjnymi dyskami HDD.
Wtyki Molex
Wtyk Molex to starszy standard, który wciąż znajduje zastosowanie w niektórych komponentach komputerowych. Mimo że jest stopniowo wypierany przez nowsze rozwiązania, nadal jest używany w wielu systemach. Oto lista urządzeń, które mogą korzystać z wtyków Molex:
- Starsze modele dysków twardych
- Napędy optyczne (CD/DVD)
- Wentylatory obudowy
- Niektóre karty rozszerzeń
- Oświetlenie LED w obudowie
- Adaptery do innych typów złączy
Czytaj więcej: Kod kierunkowy Wielkiej Brytanii - jak wygląda ten numer?
Kolory przewodów i odpowiadające im napięcia
W okablowaniu zasilacza ATX kolory przewodów nie są przypadkowe - każdy kolor odpowiada konkretnemu napięciu. Ta kolorystyka znacznie ułatwia identyfikację i diagnozowanie potencjalnych problemów z zasilaniem. Oto tabela przedstawiająca napięcia zasilacza ATX wraz z odpowiadającymi im kolorami i tolerancjami:
| Kolor | Napięcie | Tolerancja |
|---|---|---|
| Żółty | +12V | ±5% (11.4V - 12.6V) |
| Czerwony | +5V | ±5% (4.75V - 5.25V) |
| Pomarańczowy | +3.3V | ±5% (3.14V - 3.47V) |
| Niebieski | -12V | ±10% (-10.8V - -13.2V) |
| Fioletowy | +5VSB (standby) | ±5% (4.75V - 5.25V) |
| Czarny | Masa (GND) | 0V |
Zarządzanie energią w zasilaczach ATX
Zasilacz ATX oferuje zaawansowane funkcje zarządzania energią. Może pracować w kilku trybach: pełnej mocy, obniżonego poboru energii i czuwania. Te tryby są kontrolowane przez płytę główną i system operacyjny, co pozwala na optymalizację zużycia energii. Kluczową rolę w zarządzaniu energią pełni pin 16 (zielony przewód) w głównym złączu ATX. Zwarcie tego pinu do masy (czarny przewód) powoduje uruchomienie zasilacza, co jest często wykorzystywane podczas testów i diagnostyki.
Jak testować i diagnozować zasilacz ATX?
Diagnostyka zasilacza ATX jest kluczowa dla zapewnienia stabilności systemu komputerowego. Prawidłowe testowanie może pomóc w wykryciu potencjalnych problemów, zanim doprowadzą one do awarii sprzętu. Oto podstawowe kroki do przeprowadzenia testu zasilacza:
- Odłącz zasilacz od wszystkich komponentów
- Zewrzyj pin 16 (zielony) z masą (czarny) na głównym złączu 24-pin
- Podłącz zasilacz do gniazdka i włącz go
- Sprawdź, czy wentylator zasilacza się obraca
- Zmierz napięcia na poszczególnych pinach za pomocą multimetru
- Porównaj zmierzone wartości z tolerancjami podanymi w specyfikacji
- Zawsze odłączaj zasilacz od sieci elektrycznej przed jakąkolwiek manipulacją
- Nie otwieraj obudowy zasilacza - wewnętrzne kondensatory mogą utrzymywać niebezpieczne napięcie
- Używaj izolowanych narzędzi podczas testowania
- W przypadku wątpliwości, zawsze konsultuj się z profesjonalistą
Najczęstsze problemy z wyprowadzeniami zasilacza ATX
Problemy z wyprowadzeniami zasilacza ATX mogą prowadzić do niestabilności systemu lub całkowitej awarii. Jednym z częstych problemów jest niestabilne napięcie na linii 12V, co może powodować resetowanie się komputera lub błędy w działaniu procesora i karty graficznej. Rozwiązaniem może być wymiana zasilacza na model o lepszej jakości.
Innym typowym problemem jest awaria linii 5VSB, odpowiedzialnej za funkcje czuwania. Może to objawiać się niemożnością włączenia komputera przyciskiem na obudowie. W takim przypadku należy sprawdzić ciągłość przewodu i napięcie na pinie 9 głównego złącza ATX.
Luźne lub uszkodzone złącza mogą również powodować problemy z zasilaniem poszczególnych komponentów. Objawia się to najczęściej niestabilną pracą dysków lub brakiem rozpoznawania urządzeń przez system. Rozwiązaniem jest dokładne sprawdzenie i ewentualna wymiana uszkodzonych złączy lub przewodów.
Klucz do stabilności i wydajności: Zrozumienie wyprowadzeń zasilacza ATX
Zasilacz ATX to nie tylko źródło energii, ale prawdziwe serce każdego komputera. Jego złożona struktura wyprowadzeń i złączy zapewnia precyzyjne dostarczanie mocy do wszystkich podzespołów, od płyty głównej po dyski twarde. Zrozumienie funkcji poszczególnych pinów i kolorów przewodów jest kluczowe dla prawidłowej diagnostyki i utrzymania systemu.
Od głównego 24-pinowego złącza ATX, przez dedykowane linie zasilania procesora i karty graficznej, aż po złącza SATA i Molex - każde wyprowadzenie pełni istotną rolę. Właściwe zarządzanie energią i znajomość typowych problemów pozwala na szybkie rozwiązywanie awarii i optymalizację wydajności komputera. Pamiętajmy, że bezpieczeństwo podczas pracy z zasilaczem jest priorytetem - zawsze należy zachować ostrożność i w razie wątpliwości skonsultować się z profesjonalistą.
Wiedza na temat specyfikacji pinów zasilacza ATX i jego standardu połączeń to nie tylko domena specjalistów. Dla każdego entuzjasty komputerów zrozumienie tych aspektów może znacząco przyczynić się do budowy stabilnego i wydajnego systemu, a także ułatwić diagnozowanie potencjalnych problemów. Zasilacz ATX, choć często niedoceniany, stanowi fundament niezawodności naszego sprzętu komputerowego.
