Protokół RC5 to standard komunikacji w pilotach zdalnego sterowania, stworzony przez Philips. Używany głównie w telewizorach, odtwarzaczach DVD i sprzęcie audio. Składa się z 14 bitów, w tym 2 bitów startowych, 1 bitu przełączającego, 5 bitów adresowych i 6 bitów komend. RC5 można łatwo zintegrować z Arduino, tworząc projekty dekoderów IR. Do tego potrzebny jest Arduino, odbiornik IR i opcjonalnie wyświetlacz LCD. Kodowanie Manchester jest kluczowe dla RC5, reprezentując bity przez zmiany stanu sygnału.
Najważniejsze informacje:- RC5 to 14-bitowy protokół do zdalnego sterowania
- Stworzony przez Philips, używany w sprzęcie RTV
- Łatwy do integracji z Arduino
- Wykorzystuje kodowanie Manchester
- Pozwala na sterowanie do 32 urządzeń
- Często używany w projektach hobbystycznych i automatyce domowej
Czym jest protokół RC5?
Protokół RC5 to standard komunikacji opracowany przez firmę Philips w latach 80. XX wieku. Został stworzony z myślą o zdalnym sterowaniu urządzeniami elektronicznymi, głównie sprzętem RTV.
Struktura danych RC5 składa się z 14 bitów, które zawierają informacje o urządzeniu i wysyłanej komendzie. Każdy bit trwa około 1,778 ms, co zapewnia stabilną transmisję. Kodowanie Manchester używane w RC5 pozwala na skuteczne rozróżnianie stanów logicznych.
Główne elementy struktury Arduino RC5 to:
- 2 bity startowe (zawsze ustawione na 1)
- 1 bit przełączający (toggle bit)
- 5 bitów adresowych (identyfikacja urządzenia)
- 6 bitów komend (konkretne polecenie)
Niezbędne komponenty do projektu Arduino z RC5
Do zbudowania projektu wykorzystującego protokół RC5 z Arduino potrzebujemy kilku kluczowych elementów.
- Płytka Arduino (np. Uno lub Nano)
- Odbiornik podczerwieni (np. TSOP38238)
- Pilot RC5 (np. od starego telewizora)
- Breadboard
- Przewody połączeniowe
Arduino służy jako mózg operacji, przetwarzając sygnały. Odbiornik IR odbiera kody z pilota. Breadboard ułatwia prototypowanie. Pilot wysyła komendy RC5. Przewody łączą wszystkie elementy w funkcjonalną całość.
Czytaj więcej: Programowanie ATtiny2313 w BASCOM: Krok po kroku dla początkujących

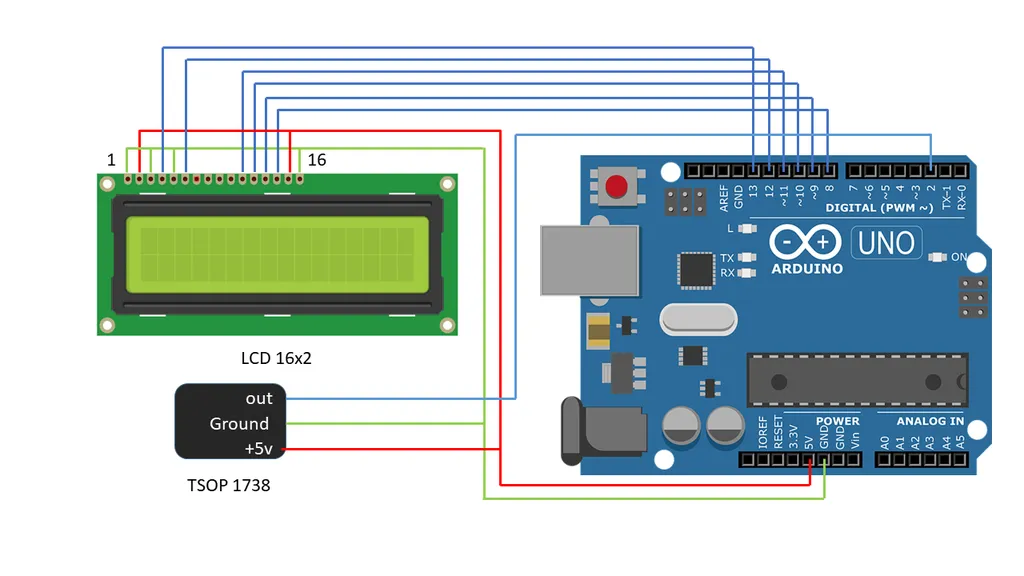

Schemat połączeń Arduino z odbiornikiem IR
- Podłącz VCC odbiornika IR do pinu 5V Arduino
- Połącz GND odbiornika z pinem GND Arduino
- Sygnał wyjściowy odbiornika podłącz do pinu 2 Arduino (przerwanie)
- Umieść odbiornik IR na breadboardzie dla stabilności
- Sprawdź poprawność wszystkich połączeń
Jak podłączyć wyświetlacz LCD? (opcjonalnie)
Dodanie wyświetlacza LCD do projektu Arduino RC5 pozwoli na wizualizację odbieranych komend. Proces podłączenia jest prosty, ale wymaga dodatkowych przewodów i potencjometru do regulacji kontrastu.
- Podłącz piny VSS i RW do GND, a VDD do 5V Arduino
- Piny RS, E, D4, D5, D6, D7 połącz z wybranymi pinami cyfrowymi Arduino
- Dostosuj kontrast za pomocą potencjometru podłączonego do pinu V0
Implementacja kodu do dekodowania sygnałów RC5
Kod do dekodowania sygnałów RC5 w Arduino wykorzystuje przerwania sprzętowe do przechwytywania impulsów. Poniższy przykład demonstruje podstawową implementację dekodera RC5.

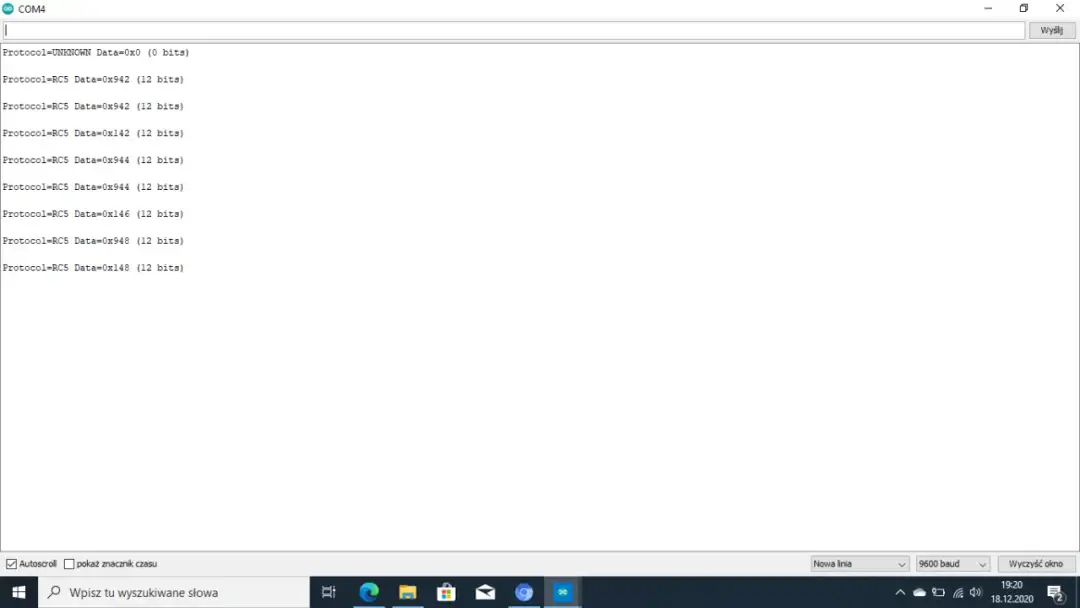

```cpp #includeTen kod inicjalizuje odbiornik IR, a następnie w pętli sprawdza, czy otrzymano sygnał. Dekodowane dane są wyświetlane w konsoli szeregowej. Funkcja resume() przygotowuje odbiornik na kolejny sygnał.
Debugowanie kodu RC5
- Problem: Brak odczytu - Sprawdź połączenia i upewnij się, że używasz właściwego pinu przerwania
- Niespójne odczyty - Zwiększ pojemność kondensatora filtrującego przy odbiorniku IR
- Błędne kody - Upewnij się, że używasz właściwego protokołu (RC5) w bibliotece IRremote
Kodowanie Manchester w protokole RC5
Kodowanie Manchester, używane w protokole RC5, reprezentuje bity poprzez zmiany stanu sygnału. Logiczne "0" to przejście z wysokiego na niski stan w środku bitu, a "1" - odwrotnie. Ta metoda zapewnia synchronizację i odporność na zakłócenia.
| Cecha | Kodowanie Manchester | Kodowanie NRZ | Kodowanie RZ |
|---|---|---|---|
| Synchronizacja | Dobra | Słaba | Średnia |
| Odporność na zakłócenia | Wysoka | Niska | Średnia |
| Szerokość pasma | Szeroka | Wąska | Szeroka |
Praktyczne zastosowania RC5 z Arduino
Arduino z protokołem RC5 otwiera drzwi do wielu ciekawych projektów elektronicznych.
- Zdalne sterowanie oświetleniem LED
- Kontrola serwomechanizmów w robotyce
- System automatyki domowej
- Bezprzewodowy termometr z wyświetlaczem
- Sterowanie multimedialne komputera
Sterowanie LED pozwala na zdalne włączanie i regulację jasności świateł. W robotyce, RC5 umożliwia precyzyjne kontrolowanie ruchów. Automatyka domowa z RC5 może obejmować sterowanie roletami czy klimatyzacją. Bezprzewodowy termometr wysyła odczyty na ekran TV. Sterowanie multimedialne umożliwia kontrolę odtwarzacza przez pilota TV.
Jak stworzyć prosty pilot do sterowania LED?
- Podłącz diodę LED do pinu 13 Arduino
- Użyj kodu z wcześniejszego przykładu jako bazy
- Dodaj warunek sprawdzający konkretny kod RC5
- Użyj funkcji digitalWrite() do sterowania LED
- Zaimplementuj toggle do włączania/wyłączania
- Dodaj obsługę regulacji jasności (PWM)
- Przetestuj działanie z różnymi przyciskami pilota
Zaawansowane techniki wykorzystania RC5 w projektach Arduino
Sterowanie wieloma urządzeniami przez jeden odbiornik IR wymaga implementacji systemu adresowania. Każde urządzenie reaguje tylko na komendy ze swoim adresem. To pozwala na kontrolę np. kilku lamp w różnych pokojach.
Integracja z siecią Wi-Fi umożliwia przekazywanie komend RC5 do chmury. Arduino z modułem ESP8266 może odbierać sygnały IR i wysyłać je do serwera, umożliwiając zdalne sterowanie przez internet.
Emulacja pilota RC5 z Arduino pozwala na stworzenie uniwersalnego kontrolera. Używając diody IR, Arduino może wysyłać kody RC5 do innych urządzeń, zastępując wiele pilotów jednym programowalnym urządzeniem.
| Technika | Zalety | Wady |
|---|---|---|
| Sterowanie wieloma urządzeniami | Elastyczność, oszczędność sprzętu | Złożoność kodu |
| Integracja z Wi-Fi | Zdalne sterowanie, IoT | Wyższe zużycie energii |
| Emulacja pilota | Uniwersalność, programowalność | Konieczność znajomości kodów RC5 |
Optymalizacja projektów z RC5 i Arduino
- Używaj przerwań zamiast ciągłego pollingu
- Implementuj debouncing dla stabilniejszych odczytów
- Stosuj buforowanie komend dla płynniejszej obsługi
- Optymalizuj kod, unikając zbędnych operacji
- Wykorzystuj tryb niskiego poboru mocy w Arduino
Przerwania zwiększają responsywność systemu. Debouncing eliminuje fałszywe odczyty. Buforowanie pozwala na obsługę szybkich sekwencji komend. Optymalizacja kodu przyspiesza działanie. Tryb niskiego poboru mocy wydłuża czas pracy na baterii w projektach przenośnych.
Arduino RC5: Klucz do Zaawansowanych Projektów Elektronicznych
Protokół RC5 w połączeniu z Arduino otwiera fascynujący świat możliwości dla entuzjastów elektroniki. Od prostych projektów sterowania LED po zaawansowane systemy automatyki domowej, ta technologia oferuje niezrównaną elastyczność i funkcjonalność.
Dzięki prostemu schematowi połączeń i łatwo dostępnym komponentom, rozpoczęcie przygody z Arduino RC5 jest na wyciągnięcie ręki. Kodowanie Manchester zapewnia niezawodną transmisję danych, a implementacja dekodera w Arduino pozwala na szybkie prototypowanie innowacyjnych rozwiązań.
Pamiętając o optymalizacji kodu i wykorzystaniu zaawansowanych technik, takich jak integracja z Wi-Fi czy emulacja pilota, możesz tworzyć projekty, które nie tylko działają, ale są także energooszczędne i łatwe w rozbudowie. Arduino i protokół RC5 to potężne narzędzia w rękach kreatywnego twórcy elektroniki.
