Wyposażony w 32 KB pamięci Flash, 2 KB SRAM oraz 1 KB EEPROM, oferuje wystarczającą przestrzeń dla większości aplikacji embedded. Układ posiada 28 pinów, które można wykorzystać do różnorodnych zadań, od podstawowej kontroli urządzeń po zaawansowaną komunikację poprzez interfejsy takie jak UART czy I2C.
Najważniejsze informacje:- Kompatybilny z popularnymi płytkami Arduino UNO
- Szeroki zakres napięcia zasilania (3.3V - 5.5V)
- Wbudowany przetwornik analogowo-cyfrowy
- Trzy niezależne porty (A, B, C) do różnych zastosowań
- Możliwość programowania w standardowym środowisku Arduino IDE
- Niskie zużycie energii idealne dla projektów przenośnych
- Rozbudowana dokumentacja techniczna i wsparcie społeczności
Dane techniczne mikrokontrolera ATmega328P
ATmega328P to 8-bitowy mikrokontroler z rodziny AVR, który zyskał ogromną popularność dzięki wykorzystaniu w platformie Arduino. Jego architektura RISC oraz bogaty zestaw peryferiów sprawiają, że świetnie sprawdza się w projektach embedded.
Układ wyposażono w schemat ATmega328P zawierający trzy rodzaje pamięci oraz możliwość taktowania do 20 MHz. Te cechy czynią go idealnym wyborem zarówno dla początkujących, jak i zaawansowanych projektantów.
| Architektura | RISC 8-bit AVR |
| Pamięć Flash | 32 KB |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Napięcie zasilania | 3.3V - 5.5V |
| Liczba pinów | 28 |

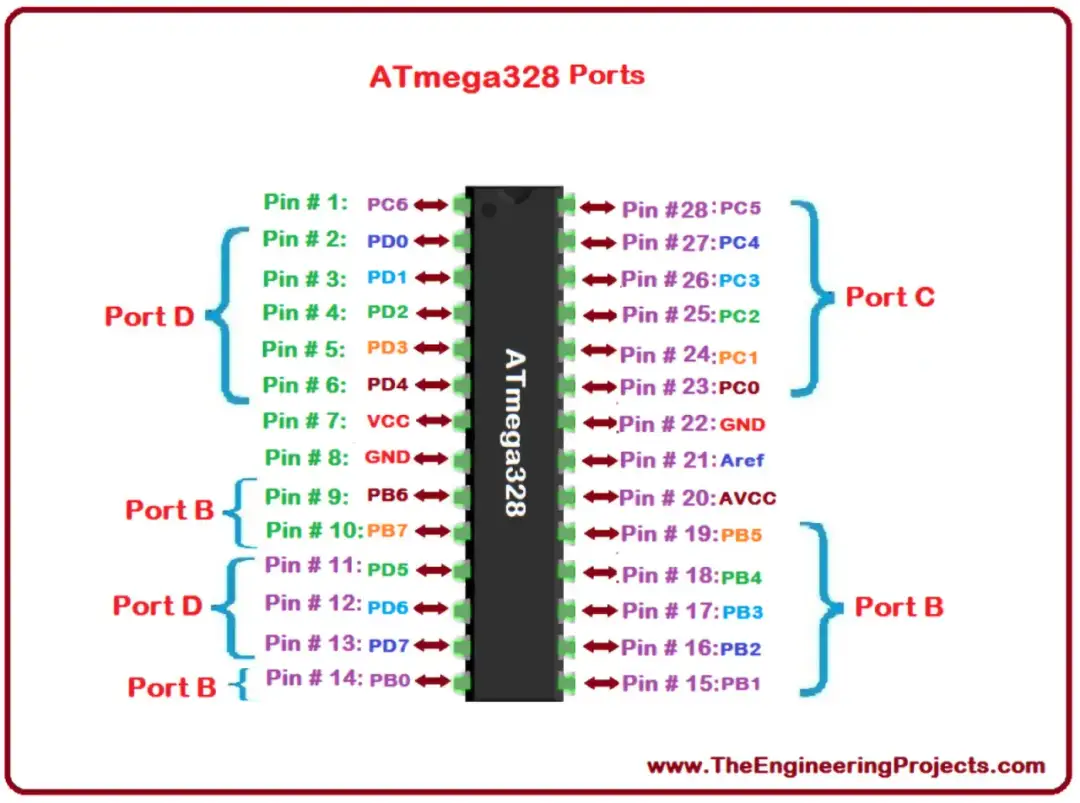

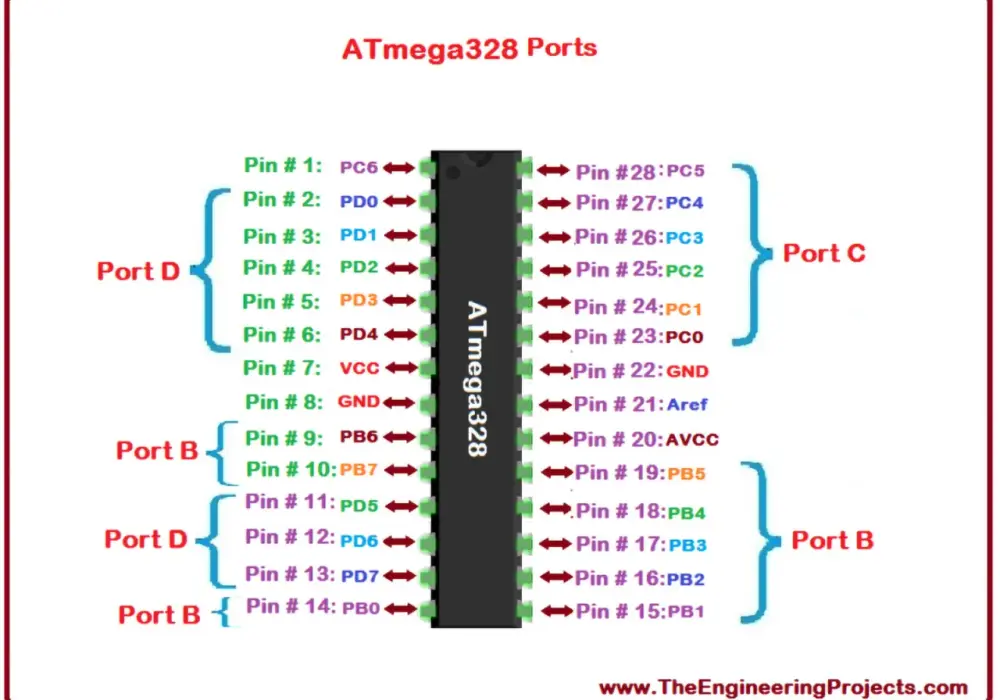

Schemat wyprowadzeń ATmega328P
ATmega328P wyprowadzenia zostały zaprojektowane z myślą o maksymalnej funkcjonalności. Każdy pin może pełnić kilka różnych funkcji, co zwiększa elastyczność projektowania. Układ posiada 23 programowalne linie I/O.
- Port B (PB0-PB7): piny cyfrowe, SPI, liczniki
- Port C (PC0-PC6): ADC, I2C, piny analogowe
- Port D (PD0-PD7): UART, przerwania zewnętrzne
Najbardziej uniwersalne są piny ATmega328P portu B, które obsługują komunikację SPI oraz PWM. Port C zawiera 6 kanałów przetwornika analogowo-cyfrowego.
W ATmega328P podłączenie UART-a realizowane jest przez piny PD0 (RX) i PD1 (TX). Te wyprowadzenia są kluczowe dla programowania przez bootloader Arduino.
Elementy niezbędne do budowy układu
Do uruchomienia ATmega328P schemat wymaga kilku kluczowych elementów zewnętrznych. Podstawowym komponentem jest stabilizator napięcia, najczęściej LM7805, zapewniający stabilne zasilanie 5V.
Prawidłowe działanie ATmega328P manual uzależnione jest od poprawnego doboru elementów pasywnych. Szczególną uwagę należy zwrócić na jakość kondensatorów i rezonatora kwarcowego.
- Stabilizator LM7805 (5V/1A)
- Rezonator kwarcowy 16 MHz
- Kondensatory: 2x22pF (ceramiczne), 2x100nF, 10µF
- Rezystory: 10kΩ (pull-up)
- Diody zabezpieczające 1N4007
Jak podłączyć zasilanie?
Właściwe zasilanie to podstawa stabilnej pracy mikrokontrolera. Napięcie wejściowe należy doprowadzić przez stabilizator LM7805, który zapewni stałe 5V.
Zgodnie z ATmega328P datasheet po polsku, układ wymaga dodania kondensatorów filtrujących. Na wejściu i wyjściu stabilizatora umieszczamy kondensatory 100nF oraz elektrolityczny 10µF.
Ważne jest zachowanie odpowiedniej polaryzacji kondensatorów elektrolitycznych. Ich nieprawidłowe podłączenie może doprowadzić do uszkodzenia układu.
Zabezpieczeniem układu jest dioda 1N4007 w szeregu z zasilaniem oraz dodatkowa dioda zwrotna. Chronią one przed odwrotną polaryzacją i przepięciami.
Konfiguracja oscylatora zewnętrznego
Rezonator kwarcowy 16 MHz należy podłączyć do pinów XTAL1 i XTAL2. Jest to standardowa częstotliwość wykorzystywana w Arduino UNO. Dodatkowe kondensatory 22pF muszą być podłączone między każdym z wyprowadzeń rezonatora a masą.
Stabilność taktowania ma kluczowe znaczenie dla komunikacji szeregowej. Nieodpowiedni dobór kondensatorów lub złe połączenie może prowadzić do problemów z programowaniem i transmisją danych.
Kondensatory powinny być umieszczone jak najbliżej wyprowadzeń rezonatora. Zaleca się stosowanie kondensatorów ceramicznych o tolerancji nie gorszej niż 10%.
Programowanie mikrokontrolera
Do zaprogramowania ATmega328P schemat można wykorzystać dwie główne metody. Pierwsza to programowanie przez interfejs ISP (In-System Programming), druga to wykorzystanie bootloadera Arduino.
Programowanie przez bootloader wymaga wcześniejszego jego wgrania przez ISP. Po tej operacji ATmega328P podłączenie do komputera może odbywać się przez konwerter USB-UART.
| Pin programatora | Funkcja | Pin ATmega328P |
|---|---|---|
| MOSI | Dane wyjściowe | PB3 |
| MISO | Dane wejściowe | PB4 |
| SCK | Zegar | PB5 |
| RESET | Reset układu | PC6 |
Konfiguracja fusebits jest kluczowa dla prawidłowego działania mikrokontrolera. Należy ustawić odpowiednie bity dla zewnętrznego oscylatora 16 MHz. Zabezpieczenia przed przypadkowym przeprogramowaniem również ustawiane są przez fusebits.
Jak podłączyć programator ISP?
Podłączając programator ISP do ATmega328P wyprowadzenia, należy zachować odpowiednią kolejność pinów. Najpierw podłączamy masę, potem zasilanie, a na końcu linie danych.
Sygnały MOSI, MISO i SCK tworzą magistralę SPI. Połączenia powinny być jak najkrótsze, aby zminimalizować zakłócenia podczas programowania.
Reset mikrokontrolera musi być podłączony do programatora przez rezystor podciągający 10kΩ. To zapewnia stabilne programowanie i chroni przed przypadkowym resetem.
Przed rozpoczęciem programowania warto zweryfikować połączenie używając odpowiedniego oprogramowania. Większość programatorów ma funkcję sprawdzenia sygnatur układu.
Najczęstsze błędy przy montażu
Najczęstszym problemem przy montażu ATmega328P Arduino schemat jest nieprawidłowe podłączenie rezonatora kwarcowego. Zamiana miejscami kondensatorów lub zbyt długie ścieżki mogą powodować niestabilną pracę układu. Właściwe podłączenie oscylatora jest kluczowe dla stabilności taktowania.
Drugim częstym błędem jest pominięcie rezystorów podciągających na liniach RESET i I2C. Brak tych elementów może powodować losowe resety układu i problemy z komunikacją. Dodatkowo, nieprawidłowe wartości rezystorów mogą zakłócać pracę magistrali.
Warto zwrócić uwagę na polaryzację kondensatorów elektrolitycznych. Odwrotne podłączenie może skutkować ich uszkodzeniem i nieprawidłowym filtrowaniem napięcia zasilania. W skrajnych przypadkach może to doprowadzić do uszkodzenia mikrokontrolera.
Zabezpieczenia układu
Podstawowym zabezpieczeniem ATmega328P przed przepięciami jest dioda zwrotna na zasilaniu. Dodatkowo warto zastosować warystor lub diodę Zenera jako ochronę przed impulsami napięciowymi.
Na liniach I/O narażonych na zakłócenia zewnętrzne zaleca się stosowanie rezystorów szeregowych. Chronią one porty mikrokontrolera przed uszkodzeniem.
Zabezpieczenie termiczne realizowane jest przez odpowiedni projekt płytki PCB. Należy zapewnić właściwe rozprowadzenie ciepła od stabilizatora napięcia.
W przypadku zastosowań przemysłowych warto rozważyć dodanie transili na liniach komunikacyjnych. Zapewniają one dodatkową ochronę przed przepięciami indukowanymi.
Mikrokontroler ATmega328P - najważniejsze aspekty projektowania
ATmega328P stanowi serce wielu projektów elektronicznych, głównie ze względu na swoją wszechstronność i niezawodność. Kluczem do sukcesu jest prawidłowe zaprojektowanie układu, począwszy od doboru elementów, przez poprawne połączenia, aż po odpowiednie zabezpieczenia.Podstawą stabilnej pracy mikrokontrolera jest właściwe zasilanie oraz oscylator zewnętrzny. Szczególną uwagę należy zwrócić na jakość kondensatorów i rezonatora kwarcowego, które bezpośrednio wpływają na niezawodność całego układu. Warto pamiętać o odpowiednich zabezpieczeniach - diodach, rezystorach podciągających oraz właściwym rozprowadzeniu ciepła.
Programowanie ATmega328P można realizować na dwa sposoby: przez interfejs ISP lub bootloader Arduino. Niezależnie od wybranej metody, kluczowe jest prawidłowe podłączenie programatora oraz właściwa konfiguracja fusebits. Unikając typowych błędów montażowych i stosując się do zaleceń projektowych, można stworzyć niezawodny układ do różnorodnych zastosowań.
