I2C w Arduino: Jak łatwo połączyć urządzenia w projekcie

I2C (Inter-Integrated Circuit) to prosty i efektywny protokół komunikacyjny, który pozwala na przesyłanie danych między różnymi urządzeniami elektronicznymi. W projektach opartych na Arduino, I2C umożliwia łatwe łączenie wielu czujników, wyświetlaczy i innych modułów przy użyciu tylko dwóch przewodów: SCL (Serial Clock Line) i SDA (Serial Data Line).

Protokół I2C działa w trybie master-slave, gdzie jedno urządzenie pełni rolę nadrzędną, a pozostałe są podrzędne. Każde urządzenie podrzędne ma unikalny adres, co pozwala na precyzyjną komunikację. W Arduino, do obsługi I2C używa się biblioteki Wire.h, która dostarcza funkcje do inicjalizacji komunikacji oraz wysyłania i odbierania danych.

Najważniejsze informacje:

• I2C wymaga tylko dwóch przewodów do komunikacji
• Umożliwia podłączenie wielu urządzeń do jednego mikrokontrolera
• Każde urządzenie podrzędne ma unikalny adres
• Biblioteka Wire.h ułatwia programowanie I2C w Arduino
• I2C jest powszechnie stosowane w czujnikach, wyświetlaczach i modułach RTC

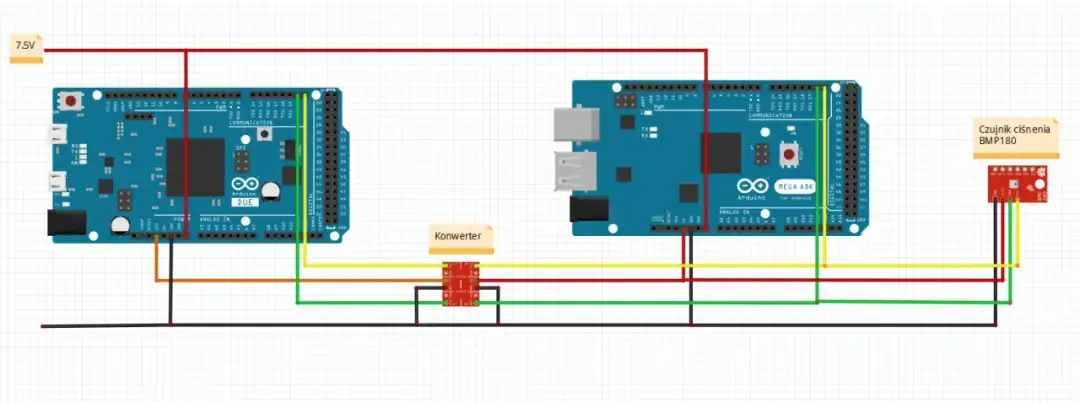

Czym jest I2C i jak działa w Arduino?

I2C (Inter-Integrated Circuit) to prosty, ale potężny protokół komunikacyjny Arduino, który umożliwia łatwą wymianę danych między różnymi urządzeniami elektronicznymi. W projektach Arduino, I2C pozwala na szybkie i efektywne połączenie wielu czujników, wyświetlaczy i modułów przy użyciu tylko dwóch przewodów. Dzięki temu, komunikacja szeregowa Arduino staje się znacznie prostsza i bardziej elastyczna.

W kontekście Arduino, I2C działa na zasadzie master-slave. Płytka Arduino zazwyczaj pełni rolę urządzenia nadrzędnego (master), kontrolując komunikację z podłączonymi urządzeniami podrzędnymi (slave). Każde urządzenie slave ma unikalny adres, co pozwala na precyzyjne kierowanie komunikacji. Ta cecha sprawia, że I2C Arduino jest idealnym rozwiązaniem dla projektów wymagających obsługi wielu komponentów.

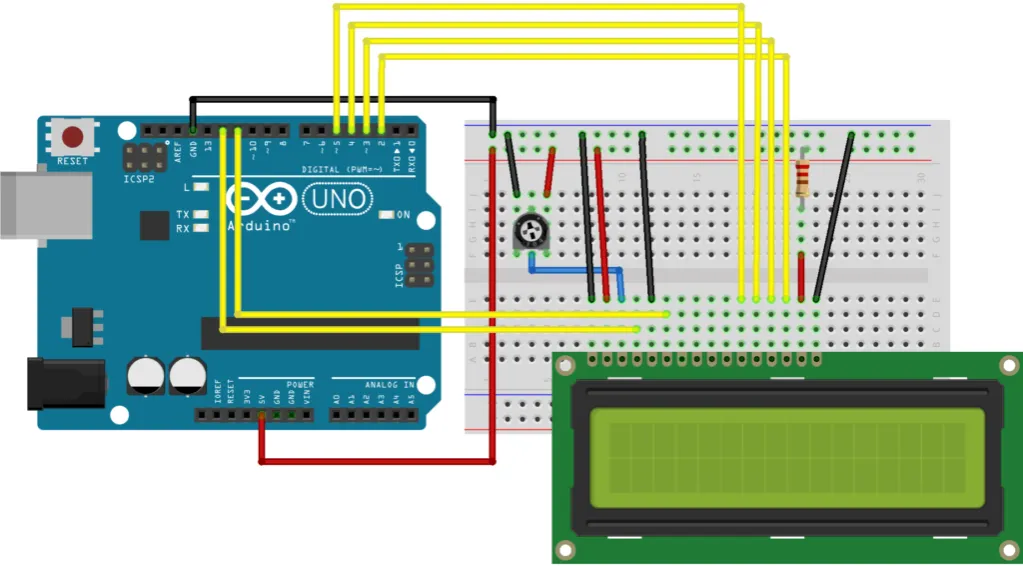

Piny używane w komunikacji I2C

Magistrala I2C Arduino wykorzystuje dwa piny do komunikacji: SCL (Serial Clock Line) i SDA (Serial Data Line). Te dwa przewody są kluczowe dla sprawnego działania protokołu I2C i umożliwiają efektywną wymianę danych między urządzeniami.

• SCL: Odpowiada za synchronizację przesyłania danych poprzez generowanie sygnału zegarowego.
• SDA: Służy do przesyłania właściwych danych między urządzeniami.

Czytaj więcej: Zablokowany komputer - jak odblokować go w 3 prostych krokach?

Adresowanie urządzeń w I2C

Adresowanie w I2C Arduino to kluczowy element umożliwiający precyzyjną komunikację z wieloma urządzeniami na jednej magistrali. Każde urządzenie slave posiada unikalny 7-bitowy adres, co pozwala na podłączenie do 128 różnych urządzeń do jednej magistrali I2C.

Typowe adresy urządzeń I2C często zaczynają się od 0x20 do 0x27 dla ekspanderów I/O, 0x3C lub 0x3D dla wyświetlaczy OLED, a 0x68 jest często używany dla modułów RTC (Real-Time Clock). Znajomość tych adresów jest kluczowa przy programowaniu komunikacji I2C w Arduino.

Biblioteka Wire.h - klucz do komunikacji I2C

Arduino Wire library to podstawowe narzędzie do obsługi komunikacji I2C w projektach Arduino. Biblioteka ta zapewnia zestaw prostych w użyciu funkcji, które znacznie ułatwiają inicjalizację, wysyłanie i odbieranie danych przez I2C. Dzięki Wire.h, programowanie I2C Arduino staje się intuicyjne i dostępne nawet dla początkujących.

Funkcja	Opis
Wire.begin()	Inicjalizacja komunikacji I2C
Wire.beginTransmission(address)	Rozpoczęcie transmisji do urządzenia o podanym adresie
Wire.write(data)	Wysłanie danych do urządzenia slave
Wire.requestFrom(address, quantity)	Żądanie danych od urządzenia slave
Wire.read()	Odczyt danych otrzymanych od urządzenia slave

Jak zaprogramować komunikację I2C w Arduino?

Rozpocznij od dołączenia biblioteki Wire.h na początku swojego szkicu Arduino. To pierwszy krok do wykorzystania możliwości I2C w Arduino. Następnie, w funkcji setup(), zainicjuj komunikację I2C za pomocą Wire.begin().

Aby wysłać dane do urządzenia slave, użyj Wire.beginTransmission(address) do rozpoczęcia transmisji, Wire.write() do wysłania danych, a Wire.endTransmission() do zakończenia transmisji. Pamiętaj, że adres urządzenia slave jest kluczowy dla prawidłowej komunikacji.

Odbieranie danych wymaga użycia Wire.requestFrom(address, quantity) do zażądania określonej ilości danych od urządzenia slave. Następnie możesz odczytać te dane za pomocą Wire.read(). Ten prosty schemat pozwala na efektywną komunikację szeregową Arduino z wykorzystaniem protokołu I2C.

Przykładowy kod I2C w Arduino

Oto prosty przykład kodu demonstrujący użycie I2C w Arduino do odczytu temperatury z czujnika:

#include

void setup() {
  Wire.begin();
  Serial.begin(9600);
}

void loop() {
  Wire.beginTransmission(0x48);  // Adres czujnika temperatury
  Wire.write(0);  // Rejestr temperatury
  Wire.endTransmission();

  Wire.requestFrom(0x48, 2);  // Żądanie 2 bajtów danych
  if(Wire.available()) {
    int temp = Wire.read() << 8 | Wire.read();
    Serial.print("Temperatura: ");
    Serial.println(temp / 256.0);
  }
  delay(1000);
}

Ten kod inicjalizuje komunikację I2C, następnie w pętli odczytuje temperaturę z czujnika o adresie 0x48. Wykorzystuje funkcje Wire.beginTransmission() do rozpoczęcia komunikacji, Wire.write() do wysłania żądania odczytu, oraz Wire.requestFrom() i Wire.read() do odbioru danych. To pokazuje, jak Arduino Wire library upraszcza komunikację I2C.

Popularne zastosowania I2C w projektach Arduino

I2C Arduino znajduje szerokie zastosowanie w różnorodnych projektach elektronicznych. Dzięki swojej prostocie i efektywności, protokół ten stał się standardem w wielu aplikacjach wymagających komunikacji między różnymi komponentami.

• Czujniki środowiskowe (temperatura, wilgotność, ciśnienie)
• Wyświetlacze OLED i LCD
• Moduły zegara czasu rzeczywistego (RTC)
• Akcelerometry i żyroskopy
• Ekspandery I/O do zwiększenia liczby dostępnych pinów
• Pamięci EEPROM do przechowywania danych

Dlaczego warto używać I2C w Arduino?

Protokół komunikacyjny Arduino I2C oferuje wiele korzyści, które czynią go atrakcyjnym wyborem dla twórców projektów. Przede wszystkim, I2C wymaga tylko dwóch linii do komunikacji, co znacznie upraszcza okablowanie w złożonych układach. Dodatkowo, możliwość podłączenia wielu urządzeń do jednej magistrali sprawia, że I2C jest niezwykle wszechstronny.

W porównaniu z innymi metodami komunikacji, takimi jak SPI Arduino, I2C oferuje lepszą skalowalność przy mniejszej liczbie przewodów. Chociaż SPI może być szybszy w niektórych zastosowaniach, TWI Arduino (alternatywna nazwa dla I2C) jest łatwiejszy w implementacji i zarządzaniu w projektach z wieloma urządzeniami. To sprawia, że I2C jest idealnym wyborem dla projektów wymagających elastyczności i prostoty.

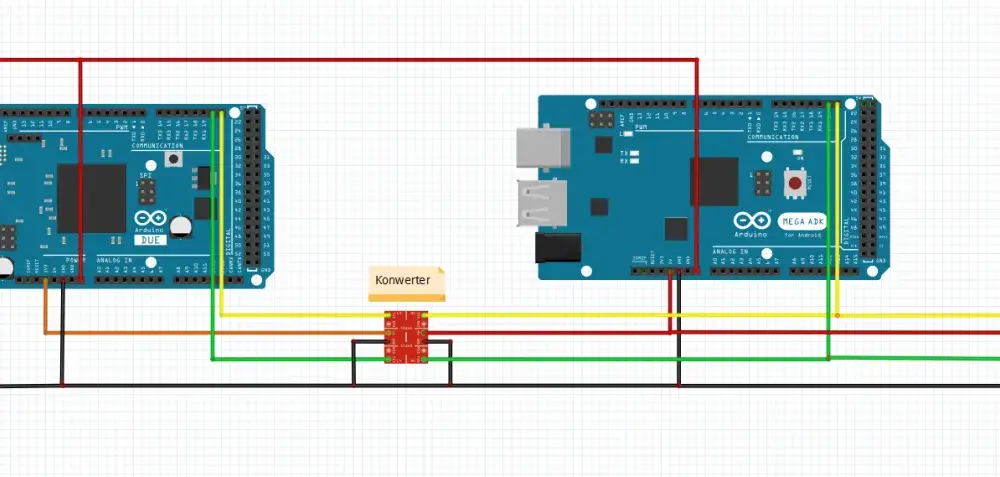

Zaawansowane projekty wykorzystujące I2C z Arduino

I2C Arduino otwiera drzwi do realizacji zaawansowanych projektów elektronicznych. Dzięki możliwości łatwego łączenia wielu urządzeń, I2C pozwala na tworzenie złożonych systemów z minimalnym okablowaniem.

Jednym z ciekawych przykładów jest system monitorowania środowiska. Wykorzystując czujniki temperatury, wilgotności i jakości powietrza podłączone przez I2C, można stworzyć kompaktowe urządzenie do kompleksowej analizy otoczenia. Arduino Wire library ułatwia integrację tych komponentów, umożliwiając płynne zbieranie i przetwarzanie danych.

Innym zaawansowanym zastosowaniem jest inteligentny system oświetlenia. Łącząc Arduino z czujnikami ruchu, fotorezystorami i sterownikami LED przez I2C, można stworzyć adaptacyjny system oświetlenia reagujący na obecność osób i poziom naturalnego światła. Taki projekt demonstruje elastyczność I2C w Arduino w zarządzaniu wieloma urządzeniami jednocześnie.

Jak zbudować stację pogodową z wykorzystaniem I2C?

Budowa stacji pogodowej to świetny projekt wykorzystujący możliwości I2C Arduino. Rozpocznij od wyboru odpowiednich czujników, takich jak BME280 (temperatura, wilgotność, ciśnienie) i BH1750 (natężenie światła). Podłącz te czujniki do pinów SDA i SCL Arduino, pamiętając o rezystorach podciągających.

Następnie, użyj Arduino Wire library do komunikacji z czujnikami. Napisz kod odczytujący dane z każdego czujnika w regularnych odstępach czasu. Możesz dodać wyświetlacz OLED, również podłączony przez I2C, do prezentacji zebranych danych. Pamiętaj o prawidłowym adresowaniu każdego urządzenia w kodzie.

• Arduino Uno lub Nano
• Czujnik BME280 (temperatura, wilgotność, ciśnienie)
• Czujnik BH1750 (natężenie światła)
• Wyświetlacz OLED I2C
• Rezystory podciągające 4.7kΩ
• Przewody połączeniowe

Optymalizacja komunikacji I2C w złożonych projektach

W złożonych projektach wykorzystujących I2C Arduino, kluczowa jest optymalizacja komunikacji. Zacznij od minimalizacji długości przewodów I2C, co pomoże zredukować zakłócenia i poprawić stabilność sygnału. Używaj odpowiednich rezystorów podciągających, dostosowanych do długości przewodów i liczby urządzeń na magistrali.

Rozważ wykorzystanie buforów I2C, takich jak P82B715, w przypadku długich linii lub dużej liczby urządzeń. Pozwoli to na zwiększenie odległości między urządzeniami i poprawę jakości sygnału. Dodatkowo, starannie planuj adresy I2C urządzeń, aby uniknąć konfliktów. W przypadku ograniczonej liczby dostępnych adresów, rozważ użycie multiplekserów I2C, które pozwalają na rozszerzenie liczby urządzeń na jednej magistrali.

Klucz do efektywnej komunikacji w projektach Arduino: Wszechstronność i prostota I2C

I2C w Arduino to potężne narzędzie, które rewolucjonizuje sposób, w jaki tworzymy złożone projekty elektroniczne. Dzięki wykorzystaniu tylko dwóch linii komunikacyjnych - SDA i SCL - protokół ten umożliwia łatwe łączenie wielu urządzeń, od czujników po wyświetlacze, znacznie upraszczając proces budowy zaawansowanych systemów.

Kluczem do skutecznego wykorzystania I2C Arduino jest zrozumienie jego podstaw, takich jak adresowanie urządzeń i prawidłowe programowanie z użyciem biblioteki Wire.h. Dzięki temu możemy tworzyć zaawansowane projekty, takie jak stacje pogodowe czy inteligentne systemy oświetlenia, z minimalnym wysiłkiem i maksymalną efektywnością.

Pamiętajmy jednak, że optymalizacja komunikacji I2C w złożonych projektach wymaga uwagi. Odpowiednie planowanie, dobór komponentów i rozwiązywanie potencjalnych problemów są kluczowe dla sukcesu. Z właściwym podejściem, protokół komunikacyjny Arduino I2C staje się potężnym sojusznikiem w realizacji nawet najbardziej ambitnych pomysłów elektronicznych.
