Jak zbudować stoper Arduino: instrukcja krok po kroku

Stoper Arduino to interesujący projekt dla entuzjastów elektroniki i programowania. Pozwala on na stworzenie własnego urządzenia do pomiaru czasu przy użyciu popularnej platformy Arduino. Projekt ten łączy w sobie elementy sprzętowe i programistyczne, umożliwiając użytkownikom zbudowanie funkcjonalnego stopera od podstaw.

Do realizacji projektu potrzebne są: płytka Arduino (np. Arduino Uno), wyświetlacz LCD do pokazywania czasu, przyciski do obsługi stopera oraz kilka dodatkowych elementów, takich jak rezystory czy źródło zasilania. Kluczowym aspektem jest również napisanie odpowiedniego kodu w języku C++, który będzie sterował działaniem stopera.

• Stoper Arduino to projekt łączący elektronikę i programowanie
• Główne elementy to płytka Arduino, wyświetlacz LCD i przyciski
• Wymaga napisania kodu w C++ w środowisku Arduino IDE
• Umożliwia podstawowe funkcje: start, stop i reset pomiaru czasu
• Projekt jest doskonałym wprowadzeniem do pracy z Arduino

Potrzebne komponenty do budowy stopera Arduino

• Arduino Uno - podstawowa płytka mikrokontrolera do realizacji projektu
• Wyświetlacz LCD 16x2 - do pokazywania mierzonego czasu
• Przyciski (2-3 sztuki) - do obsługi funkcji start, stop i reset
• Rezystory (4.7k-10k ohm) - do prawidłowego działania przycisków
• Płytka stykowa - do łatwego prototypowania układu
• Przewody połączeniowe - do wykonania połączeń między elementami
• Źródło zasilania (bateria 9V lub zasilacz) - do zasilania całego układu

Wybierając komponenty do stopera Arduino, warto zwrócić uwagę na jakość i kompatybilność elementów. Arduino Uno to świetny wybór dla początkujących, ale można też rozważyć bardziej zaawansowane modele jak Nano czy Mega, jeśli planujemy rozbudowę projektu w przyszłości.

Wyświetlacz LCD 16x2 jest popularny i łatwy w obsłudze, ale dla większej precyzji można rozważyć model 20x4. Przyciski i rezystory powinny być dobrej jakości, aby zapewnić niezawodne działanie stopera Arduino przez długi czas.

Przygotowanie środowiska programistycznego

Rozpocznij od pobrania Arduino IDE ze strony oficjalnej arduino.cc. To zintegrowane środowisko programistyczne jest kluczowe dla programowania timera Arduino. Po pobraniu, zainstaluj Arduino IDE, postępując zgodnie z instrukcjami odpowiednimi dla Twojego systemu operacyjnego.

Po instalacji, uruchom Arduino IDE i przejdź do ustawień. Upewnij się, że masz zainstalowane najnowsze biblioteki, szczególnie te odpowiedzialne za obsługę wyświetlacza LCD. Możesz to zrobić, korzystając z menedżera bibliotek w Arduino IDE.

Ostatnim krokiem jest konfiguracja Arduino IDE pod kątem Twojego modelu płytki. Wybierz odpowiedni port COM, do którego podłączone jest Arduino, oraz właściwy model płytki w menu "Narzędzia". To zapewni prawidłową komunikację między komputerem a chronometrem Arduino.

Czytaj więcej: Kierunkowy 56 Miasto: Gdzie dzwonią twoi bliscy? Odkryj ich lokalizację

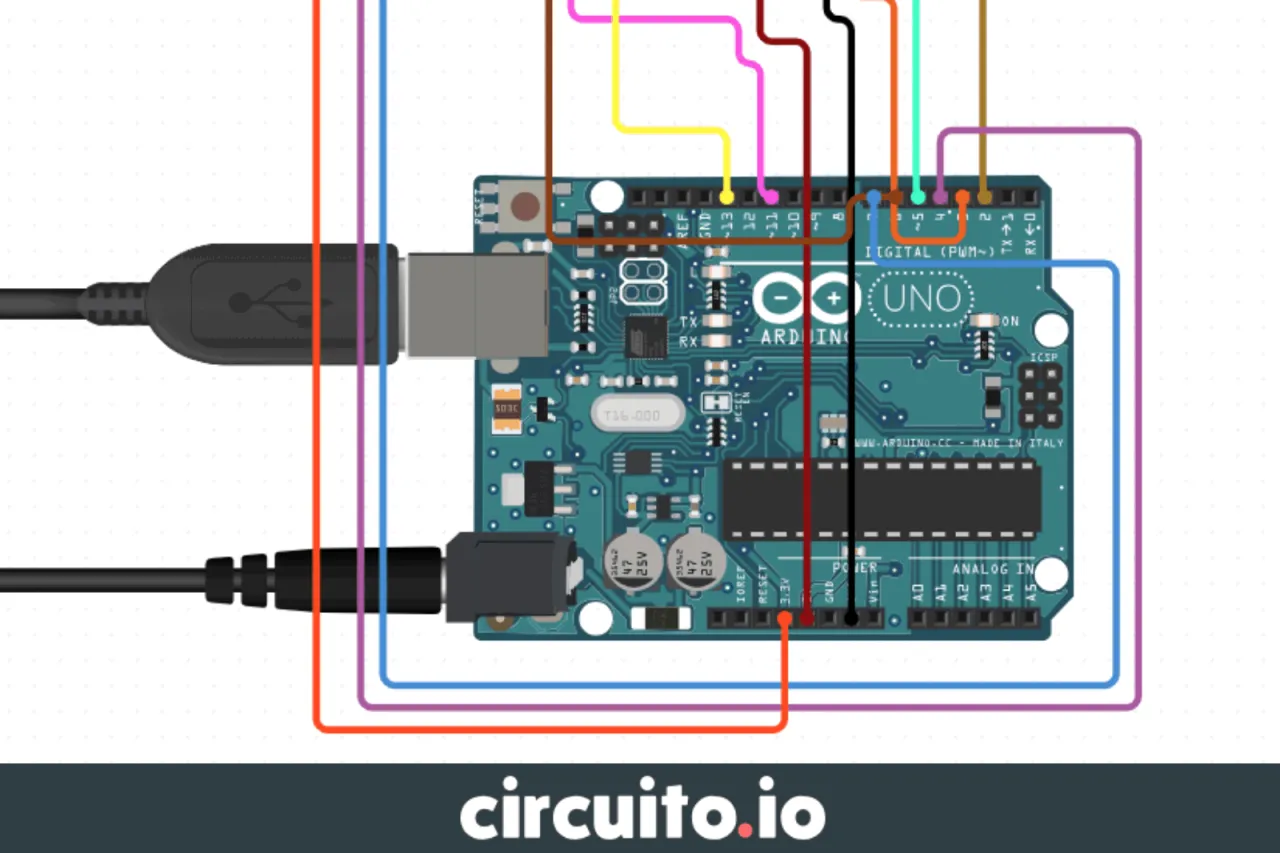

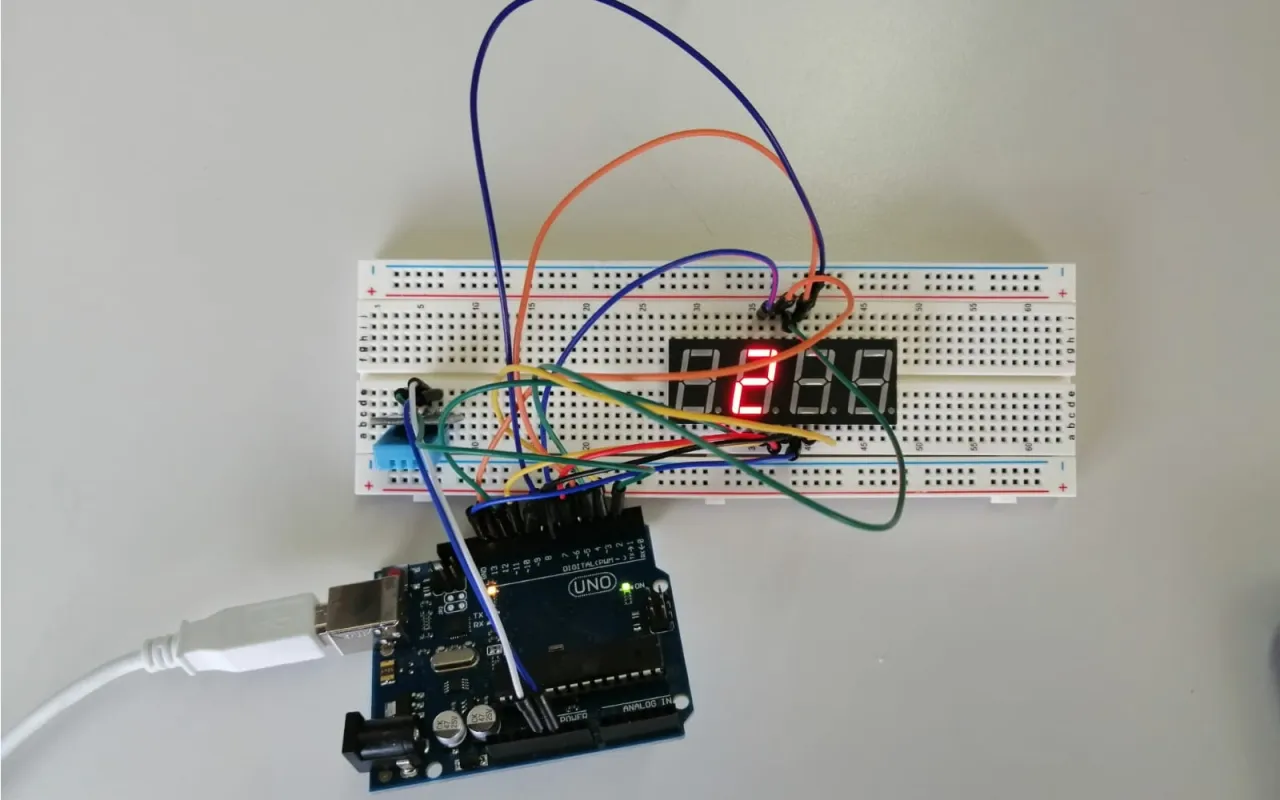

Schemat połączeń elementów stopera

Stworzenie schematu połączeń to kluczowy etap w budowie stopera Arduino. Zacznij od narysowania prostego diagramu, pokazującego, jak wszystkie komponenty łączą się z płytką Arduino. Użyj kolorowych linii dla różnych typów połączeń (zasilanie, dane, masa). Możesz skorzystać z programów do tworzenia schematów elektronicznych lub narysować schemat odręcznie.

Oto kroki podłączania komponentów:

• Podłącz wyświetlacz LCD do odpowiednich pinów Arduino (szczegóły w następnej sekcji)
• Połącz przyciski z pinami cyfrowymi Arduino, pamiętając o rezystorach podciągających
• Zapewnij odpowiednie zasilanie dla wszystkich komponentów
• Połącz wszystkie elementy z wspólną masą (GND) Arduino
• Sprawdź dwukrotnie wszystkie połączenia przed podłączeniem zasilania

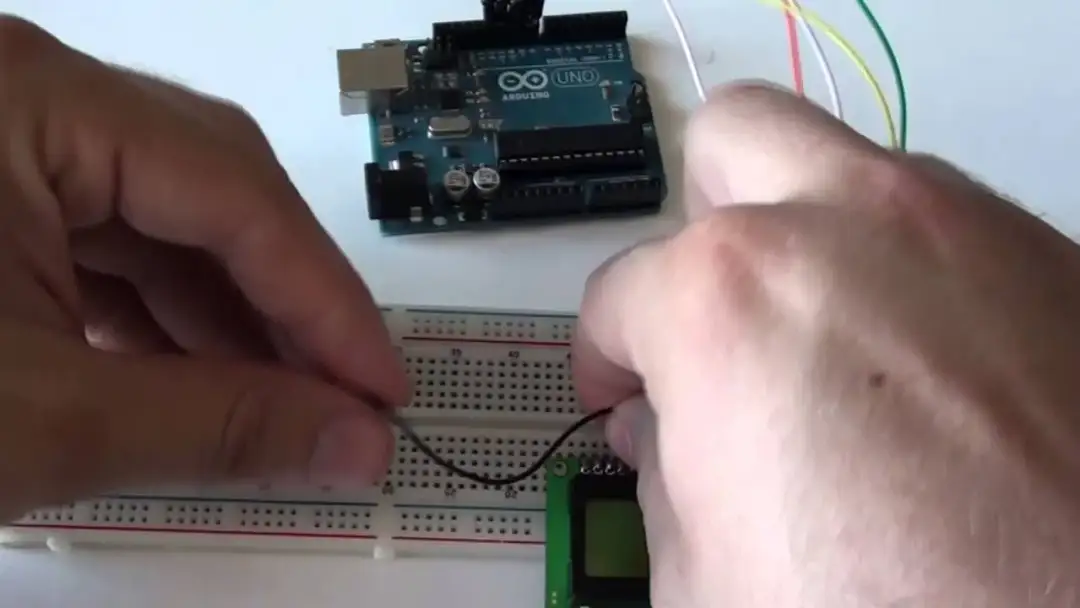

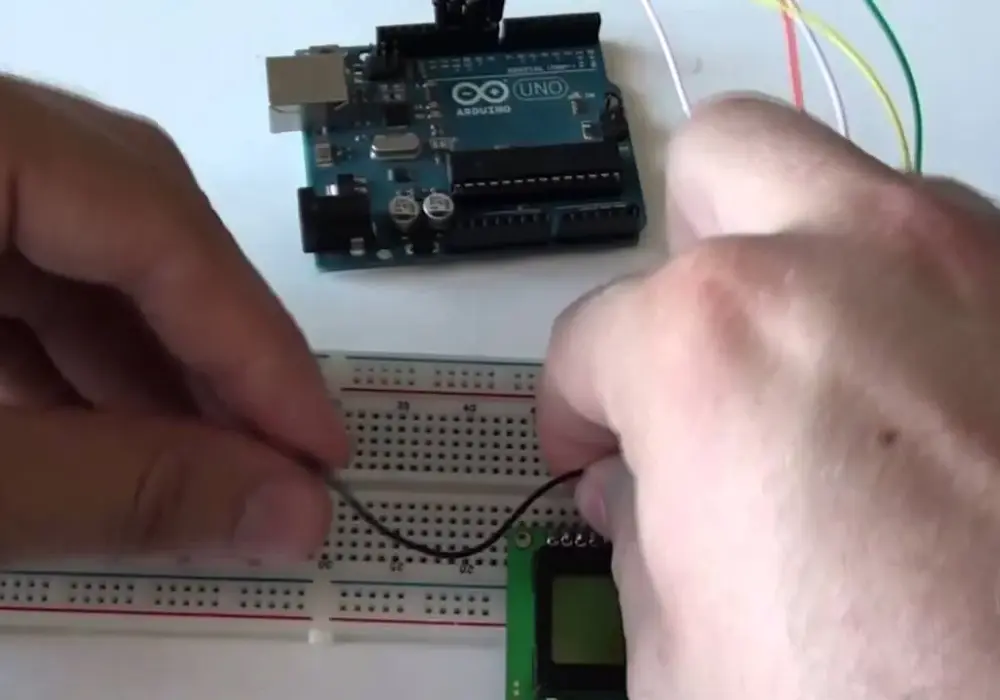

Podłączenie wyświetlacza LCD

Prawidłowe podłączenie wyświetlacza LCD jest kluczowe dla funkcjonowania stopera Arduino. Zacznij od identyfikacji pinów na wyświetlaczu - typowy LCD 16x2 ma 16 pinów. Piny VSS i VDD podłącz odpowiednio do masy (GND) i zasilania 5V Arduino. Pin V0 służy do regulacji kontrastu - możesz użyć potencjometru lub podłączyć go przez rezystor do masy.

Piny RS, E, D4, D5, D6 i D7 to piny danych i kontroli - podłącz je do cyfrowych pinów Arduino. Na przykład, RS do pinu 12, E do pinu 11, a D4-D7 do pinów 5, 4, 3, 2. Piny RW, K i A służą do podświetlenia - RW podłącz do masy, K (katoda) do masy przez rezystor, a A (anoda) do 5V. Takie podłączenie zapewni prawidłowe wyświetlanie czasu na liczniku czasu Arduino.

Montaż przycisków i rezystorów

Przyciski w stoperze Arduino pełnią kluczową rolę w jego obsłudze. Podłącz jeden terminal każdego przycisku do pinu cyfrowego Arduino (np. 6, 7, 8), a drugi do masy (GND). Aby uniknąć fałszywych odczytów, użyj rezystorów podciągających.

Rezystory podciągające (pull-up) o wartości 10k ohm powinny być podłączone między pinem sygnałowym przycisku a zasilaniem 5V. To zapewni stabilny stan wysoki, gdy przycisk nie jest wciśnięty, co jest kluczowe dla prawidłowego działania chronometru Arduino. Pamiętaj, że Arduino Uno ma wbudowane rezystory pull-up, które można aktywować programowo.

Programowanie stopera Arduino

Stoper Arduino wymaga odpowiedniego kodu do funkcjonowania. Zacznij od zdefiniowania zmiennych globalnych dla pinów przycisków i wyświetlacza LCD. Następnie, w funkcji setup(), zainicjuj komunikację szeregową, skonfiguruj piny jako wejścia lub wyjścia i rozpocznij pracę z wyświetlaczem LCD.

W głównej pętli loop(), implementuj logikę stopera. Używaj funkcji millis() do precyzyjnego pomiaru czasu. Sprawdzaj stan przycisków i reaguj odpowiednio - start, stop, reset. Pamiętaj o debouncing'u przycisków, aby uniknąć fałszywych odczytów.

Aktualizuj wyświetlacz LCD w regularnych odstępach czasu, pokazując aktualny czas. Użyj funkcji if-else do obsługi różnych stanów timera Arduino - uruchomiony, zatrzymany, zresetowany. Nie zapomnij o obsłudze przepełnienia licznika millis() po około 50 dniach ciągłej pracy.

Struktura kodu źródłowego

Dobrze zorganizowana struktura kodu jest kluczowa dla stopera Arduino. Zacznij od deklaracji zmiennych globalnych i includowania niezbędnych bibliotek. Następnie zdefiniuj funkcje pomocnicze, które będą odpowiedzialne za konkretne zadania, np. updateDisplay() do aktualizacji wyświetlacza czy handleButton() do obsługi przycisków.

W funkcji setup() umieść kod inicjalizacyjny, a w loop() główną logikę programu. Pamiętaj o komentarzach wyjaśniających działanie poszczególnych części kodu. To ułatwi późniejsze modyfikacje i debugowanie licznika czasu Arduino.

Główne funkcje programu:

• setup() - inicjalizacja pinów, wyświetlacza i zmiennych
• loop() - główna pętla programu, obsługa logiki stopera
• startTimer() - rozpoczęcie pomiaru czasu
• stopTimer() - zatrzymanie pomiaru czasu
• resetTimer() - zerowanie stopera
• updateDisplay() - aktualizacja wyświetlacza LCD

Implementacja funkcji stopera

Funkcja startTimer() powinna zapisywać aktualny czas (millis()) jako punkt startowy i ustawiać flagę running na true. To pozwoli stoperowi Arduino rozpocząć odmierzanie czasu.

stopTimer() zatrzymuje pomiar czasu, ustawiając flagę running na false. Warto też zapisać czas, który upłynął, aby móc go później wyświetlić lub kontynuować pomiar.

resetTimer() zeruje wszystkie zmienne związane z pomiarem czasu i ustawia flagę running na false. To przygotowuje timer Arduino do nowego pomiaru.

updateDisplay() oblicza czas, który upłynął (jeśli stoper jest uruchomiony) i wyświetla go na LCD. Pamiętaj o konwersji milisekund na bardziej czytelny format (minuty:sekundy:milisekundy).

Testowanie i debugowanie stopera

Po zaprogramowaniu stopera Arduino, rozpocznij fazę testów. Sprawdź każdą funkcję osobno - start, stop, reset. Upewnij się, że wyświetlacz pokazuje poprawny czas i reaguje na przyciski bez opóźnień. Testuj stoper w różnych scenariuszach, np. krótkie i długie pomiary czasu.

Jeśli napotkasz problemy, użyj monitora szeregowego w Arduino IDE do debugowania. Dodaj instrukcje Serial.println() w kluczowych miejscach kodu, aby śledzić wartości zmiennych i przebieg programu. To pomoże zidentyfikować źródło ewentualnych błędów w zegarze Arduino.

Zwróć uwagę na zachowanie stopera przy dłuższych pomiarach. Sprawdź, czy nie występują problemy z przepełnieniem zmiennych lub nieoczekiwane resetowanie. Testuj również reakcję na szybkie, wielokrotne naciskanie przycisków, aby upewnić się, że chronometr Arduino działa stabilnie w każdych warunkach.

Typowe błędy i ich rozwiązania:

• Nieprawidłowy czas - sprawdź obliczenia w funkcji updateDisplay()
• Brak reakcji na przyciski - zweryfikuj podłączenie i kod obsługi przycisków
• Migotanie wyświetlacza - popraw częstotliwość odświeżania LCD
• Resetowanie po długim czasie - użyj unsigned long dla zmiennych czasowych
• Niestabilne działanie - dodaj debouncing dla przycisków

Kalibracja i zwiększanie dokładności pomiaru czasu

Kalibracja stopera Arduino jest kluczowa dla precyzyjnych pomiarów. Zacznij od porównania wskazań swojego stopera z dokładnym źródłem czasu, np. stoperem w smartfonie. Notuj różnice w pomiarach dla różnych okresów - od sekund do godzin.

Jeśli zauważysz rozbieżności, możesz wprowadzić współczynnik korekcji w kodzie. Oblicz średnią różnicę między rzeczywistym czasem a wskazaniami timera Arduino i użyj tej wartości do korekty w funkcji updateDisplay().

Rozważ użycie zewnętrznego źródła czasu, jak moduł RTC (Real Time Clock), dla jeszcze większej precyzji. Moduły RTC są mniej podatne na wahania temperatury i napięcia, co przekłada się na dokładniejsze pomiary czasu w chronometrze Arduino.

Rozszerzenia i modyfikacje projektu stopera

Stoper Arduino to świetna baza do dalszych eksperymentów. Możesz dodać funkcję międzyczasów, zapisującą i wyświetlającą czasy pośrednie. To przydatne w sporcie czy przy pomiarach laboratoryjnych. Implementacja wymagałaby dodatkowego przycisku i modyfikacji kodu obsługi wyświetlacza.

Innym ciekawym rozszerzeniem byłoby dodanie modułu Bluetooth lub Wi-Fi. Pozwoliłoby to na zdalne sterowanie timerem Arduino lub przesyłanie wyników pomiarów do smartfona czy komputera. Taka funkcjonalność znacznie zwiększyłaby możliwości zastosowania projektu.

Pomysły na rozbudowę projektu:

• Dodanie funkcji międzyczasów i pamięci wyników
• Implementacja interfejsu Bluetooth/Wi-Fi do zdalnej kontroli
• Integracja z czujnikami (np. fotokomórką) do automatycznego start/stop
• Rozbudowa o funkcję odliczania w dół (timer)
• Dodanie możliwości zapisu wyników na karcie SD
• Implementacja wyświetlacza OLED dla lepszej czytelności

Praktyczne zastosowania stopera Arduino

Stoper Arduino ma szerokie spektrum zastosowań. W sporcie może służyć do precyzyjnego pomiaru czasu treningów czy zawodów. Wystarczy dodać fotokomórkę, by stworzyć profesjonalny system pomiaru czasu dla biegaczy czy narciarzy.

W edukacji, timer Arduino może być świetnym narzędziem do nauki programowania i elektroniki. Uczniowie mogą modyfikować kod, eksperymentować z różnymi funkcjami, ucząc się przy tym podstaw Arduino i C++.

W laboratorium, chronometr Arduino może znaleźć zastosowanie w eksperymentach wymagających precyzyjnego pomiaru czasu. Dzięki możliwości rozbudowy o różne czujniki, może automatycznie rejestrować czas trwania reakcji chemicznych czy procesów fizycznych.

Twój własny stoper Arduino: od koncepcji do praktycznych zastosowań

Stoper Arduino to fascynujący projekt, który łączy w sobie elektronikę, programowanie i praktyczne zastosowania. Dzięki prostym komponentom, takim jak płytka Arduino, wyświetlacz LCD i kilka przycisków, możesz stworzyć precyzyjne urządzenie do pomiaru czasu. Proces budowy, od wyboru komponentów, przez programowanie, aż po kalibrację, daje nie tylko satysfakcję z własnoręcznie wykonanego urządzenia, ale też cenne doświadczenie w dziedzinie elektroniki i programowania.

Elastyczność timera Arduino pozwala na jego rozbudowę i dostosowanie do różnorodnych potrzeb. Możliwości są praktycznie nieograniczone - od prostego stopera do zaawansowanego systemu pomiaru czasu z funkcją międzyczasów, zdalnym sterowaniem czy integracją z innymi czujnikami. To sprawia, że projekt ten może znaleźć zastosowanie w wielu dziedzinach, od sportu i edukacji po naukę i przemysł.

Budowa własnego chronometru Arduino to nie tylko praktyczne narzędzie, ale też świetna okazja do nauki i rozwoju umiejętności. Niezależnie od tego, czy jesteś początkującym entuzjastą elektroniki, czy doświadczonym programistą, projekt ten oferuje wiele możliwości eksperymentowania i udoskonalania. Zachęcamy do podjęcia tego wyzwania i stworzenia własnego, unikalnego stopera, który może stać się podstawą do jeszcze bardziej zaawansowanych projektów w przyszłości.
