Podłączenie rezystora do diody LED to kluczowy krok w tworzeniu prostych układów elektronicznych. Choć może się wydawać skomplikowane, jest to stosunkowo prosty proces, który wymaga jedynie kilku podstawowych elementów i odrobiny wiedzy. Prawidłowe połączenie tych elementów zapewnia bezpieczne działanie diody i chroni ją przed uszkodzeniem. W tym artykule omówimy, jak krok po kroku podłączyć rezystor do diody LED, jakie komponenty są potrzebne i na co zwrócić szczególną uwagę podczas montażu.
Najważniejsze informacje:- Rezystor jest niezbędny do ograniczenia prądu płynącego przez diodę LED
- Do montażu potrzebne są: dioda LED, rezystor i źródło zasilania
- Wartość rezystora oblicza się na podstawie napięcia zasilania i parametrów diody
- Prawidłowa polaryzacja diody LED jest kluczowa dla jej działania
- Zabezpieczenie połączeń izolacją zwiększa bezpieczeństwo i trwałość układu
Rola rezystora w obwodzie z diodą LED
Rezystor w obwodzie z diodą LED pełni kluczową funkcję ochronną. Ogranicza on prąd płynący przez diodę, zapobiegając jej uszkodzeniu lub spaleniu. Bez rezystora, dioda LED mogłaby otrzymać zbyt duży prąd, co znacznie skróciłoby jej żywotność lub doprowadziło do natychmiastowego zniszczenia.
Prawidłowo dobrany rezystor zapewnia optymalne warunki pracy dla diody LED. Pozwala on na kontrolę jasności świecenia diody oraz stabilizuje jej działanie. Brak rezystora w obwodzie może skutkować nie tylko uszkodzeniem diody, ale także potencjalnym zagrożeniem dla innych elementów układu lub źródła zasilania.
Niezbędne komponenty do podłączenia rezystora i diody LED
- Dioda LED: Emituje światło po podłączeniu do prądu. Ważne, aby znać jej parametry, takie jak napięcie przewodzenia i prąd nominalny.
- Rezystor: Ogranicza prąd płynący przez diodę. Jego wartość dobiera się na podstawie parametrów diody i napięcia zasilania.
- Źródło zasilania: Może to być bateria lub zasilacz. Dostarcza energię elektryczną do układu.
- Przewody połączeniowe: Służą do połączenia poszczególnych elementów układu.
Czytaj więcej: Kody Fakt Mobile: Otrzymaj ekskluzywne korzyści z naszymi kodami!
Jak obliczyć wartość rezystora dla diody LED?
Obliczenie wartości rezystora do diody LED jest kluczowym krokiem w procesie montażu. Do tego celu używamy prostego wzoru, który uwzględnia napięcie zasilania, napięcie przewodzenia diody oraz jej prąd nominalny.
Wzór na obliczanie wartości rezystora:
Przykład obliczenia: Dla diody LED o napięciu przewodzenia 2V i prądzie nominalnym 20mA, przy zasilaniu 5V:
R = (5V - 2V) / 0.02A = 150Ω
Identyfikacja nóżek diody LED
Prawidłowe podłączenie diody LED z rezystorem wymaga poprawnej identyfikacji jej nóżek. Dioda LED ma dwie nóżki: anodę (dodatnią) i katodę (ujemną). Rozpoznanie ich jest kluczowe dla poprawnego działania układu.
Anoda jest zazwyczaj dłuższą nóżką, podczas gdy katoda jest krótsza. Te różnice w długości są celowo wprowadzone przez producentów, aby ułatwić identyfikację podczas montażu.
Jak rozpoznać anodę i katodę?
- Długość nóżek: anoda jest dłuższa, katoda krótsza.
- Płaskie ścięcie na obudowie: znajduje się ono po stronie katody.
- Wewnętrzna konstrukcja: anoda ma mniejszy element, katoda większy (widoczne przy przeźroczystych obudowach).
5 kroków do prawidłowego podłączenia rezystora do diody LED
Krok 1: Przygotowanie elementów
Zgromadź wszystkie niezbędne komponenty: diodę LED, rezystor o odpowiedniej wartości, źródło zasilania i przewody. Upewnij się, że masz pod ręką narzędzia, takie jak lutownica czy taśma izolacyjna.
Krok 2: Obliczenie wartości rezystora
Wykorzystaj wzór podany wcześniej, aby obliczyć rezystor do diody LED. Pamiętaj o uwzględnieniu napięcia zasilania oraz parametrów diody. Wybierz rezystor o najbliższej dostępnej wartości.
Krok 3: Połączenie rezystora z anodą diody
Montaż rezystora z diodą LED rozpocznij od połączenia jednej nóżki rezystora z anodą diody. Możesz to zrobić przez lutowanie lub używając płytki stykowej. Upewnij się, że połączenie jest stabilne i dobrze przewodzi prąd.
Krok 4: Podłączenie do źródła zasilania

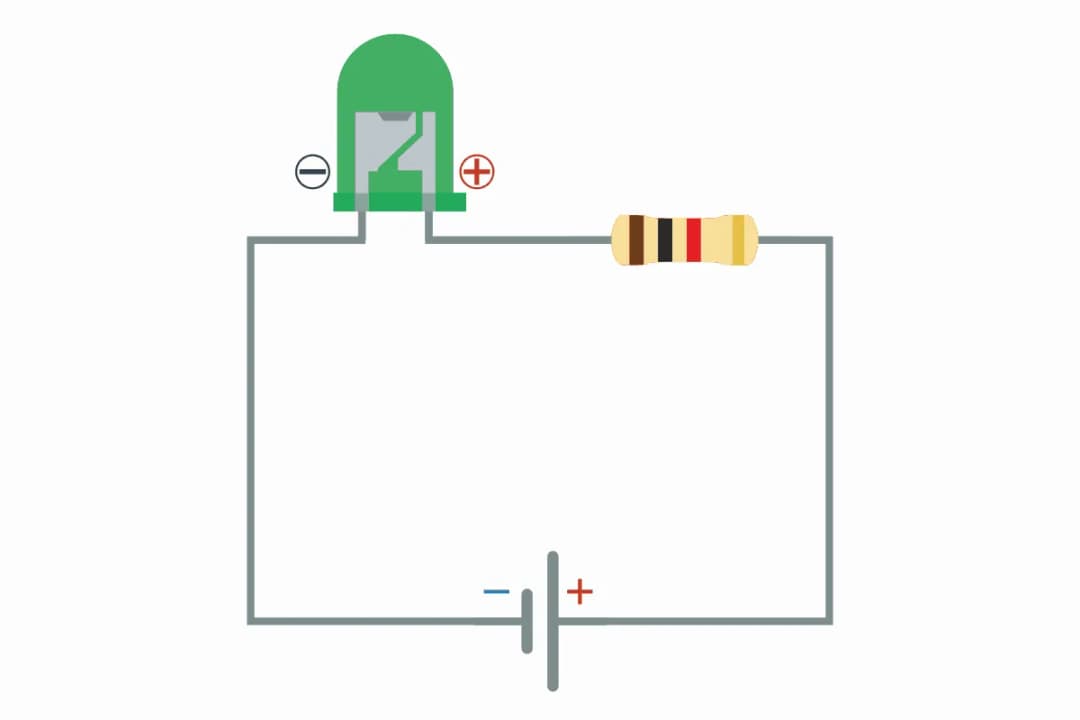

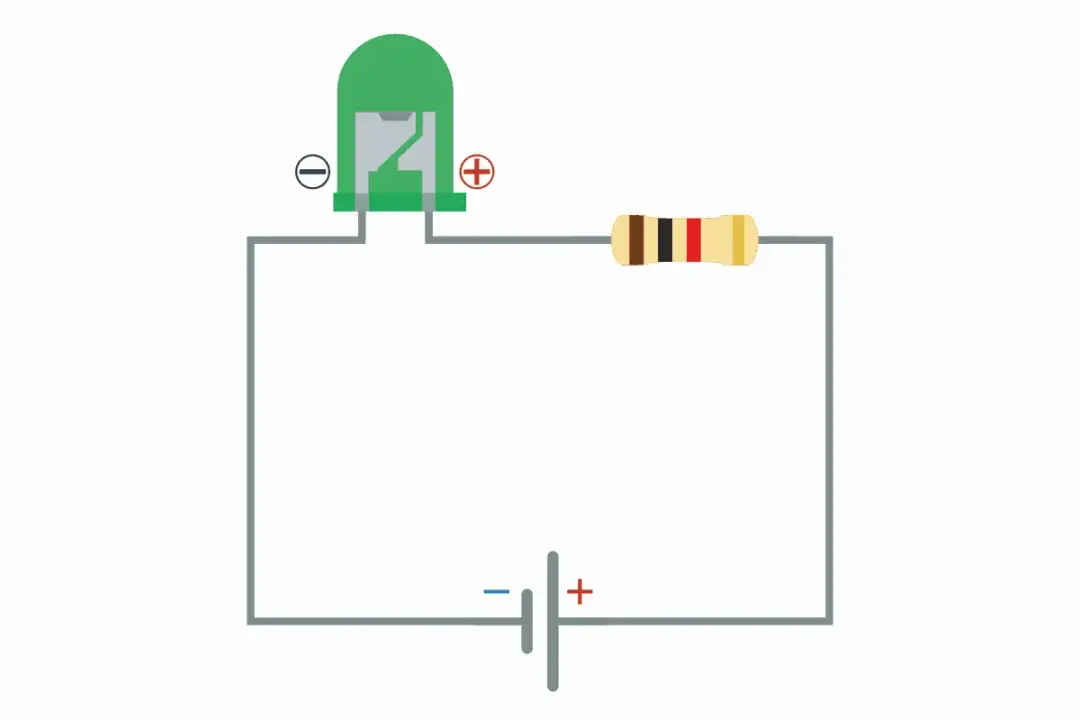

Połącz drugą nóżkę rezystora z dodatnim biegunem źródła zasilania. Katodę diody LED podłącz do ujemnego bieguna. Schemat podłączenia diody LED z rezystorem powinien być teraz kompletny.
Krok 5: Testowanie układu
Włącz zasilanie i sprawdź, czy dioda świeci. Jeśli nie, sprawdź poprawność połączeń i polaryzację diody. Upewnij się, że zabezpieczenie diody LED rezystorem jest prawidłowe, mierząc napięcie na diodzie.
Najczęstsze błędy przy podłączaniu rezystora do diody LED
Jednym z typowych błędów jest odwrotne podłączenie diody LED. Może to skutkować brakiem świecenia lub nawet uszkodzeniem diody. Zawsze zwracaj uwagę na polaryzację podczas montażu.
Innym częstym błędem jest dobór rezystora do diody LED o niewłaściwej wartości. Zbyt mała wartość może prowadzić do przeciążenia diody, a zbyt duża - do słabego świecenia lub braku reakcji.
Pomijanie rezystora to poważny błąd, który może prowadzić do natychmiastowego przepalenia diody LED. Nawet przy niskim napięciu zasilania, prawidłowe połączenie LED i rezystora jest kluczowe dla bezpieczeństwa układu.
Wskazówki dotyczące bezpieczeństwa
- Zawsze odłączaj zasilanie przed wprowadzaniem zmian w układzie.
- Używaj narzędzi z izolowanymi uchwytami, aby uniknąć porażenia prądem.
- Nie przekraczaj maksymalnych wartości prądu i napięcia dla diody LED.
- Stosuj odpowiednie zabezpieczenia, takie jak bezpieczniki, w przypadku większych projektów.
- Pracuj w dobrze oświetlonym i wentylowanym miejscu, szczególnie podczas lutowania.
Jak przetestować poprawność podłączenia?
Po podłączeniu rezystora do diody LED, pierwszym krokiem testowania jest wizualna inspekcja. Sprawdź, czy wszystkie połączenia są solidne i czy nie ma zwarć. Następnie, włącz zasilanie i obserwuj, czy dioda świeci z oczekiwaną jasnością.
Dla dokładniejszej weryfikacji, użyj multimetru. Zmierz napięcie na diodzie - powinno ono być zbliżone do napięcia przewodzenia diody LED. Sprawdź również prąd płynący przez układ - powinien on odpowiadać wartości obliczonej wcześniej.
Co zrobić, gdy dioda LED nie świeci?
- Sprawdź polaryzację diody - możliwe, że jest odwrotnie podłączona.
- Zweryfikuj wartość rezystora - być może jest zbyt duża.
- Upewnij się, że źródło zasilania działa prawidłowo.
- Sprawdź ciągłość połączeń multimetrem.
Praktyczne zastosowania układu diody LED z rezystorem
Układ diody LED z rezystorem znajduje szerokie zastosowanie w elektronice hobbystycznej. Może służyć do tworzenia prostych wskaźników stanu w projektach Arduino lub Raspberry Pi.

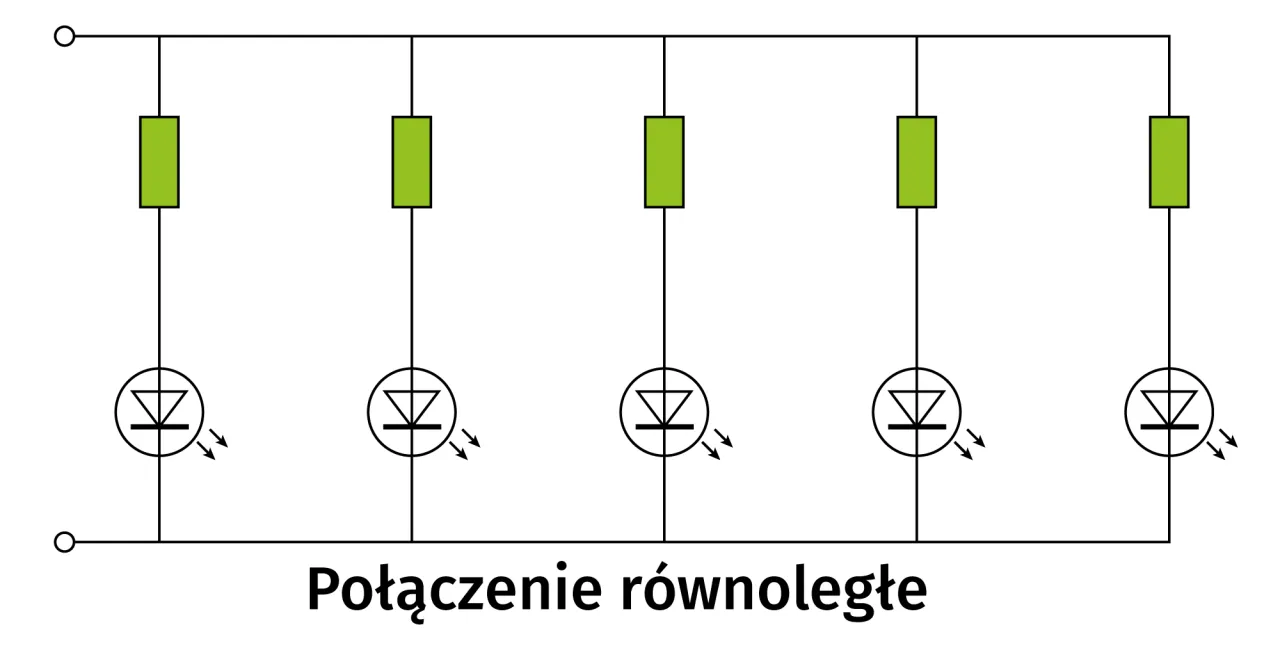

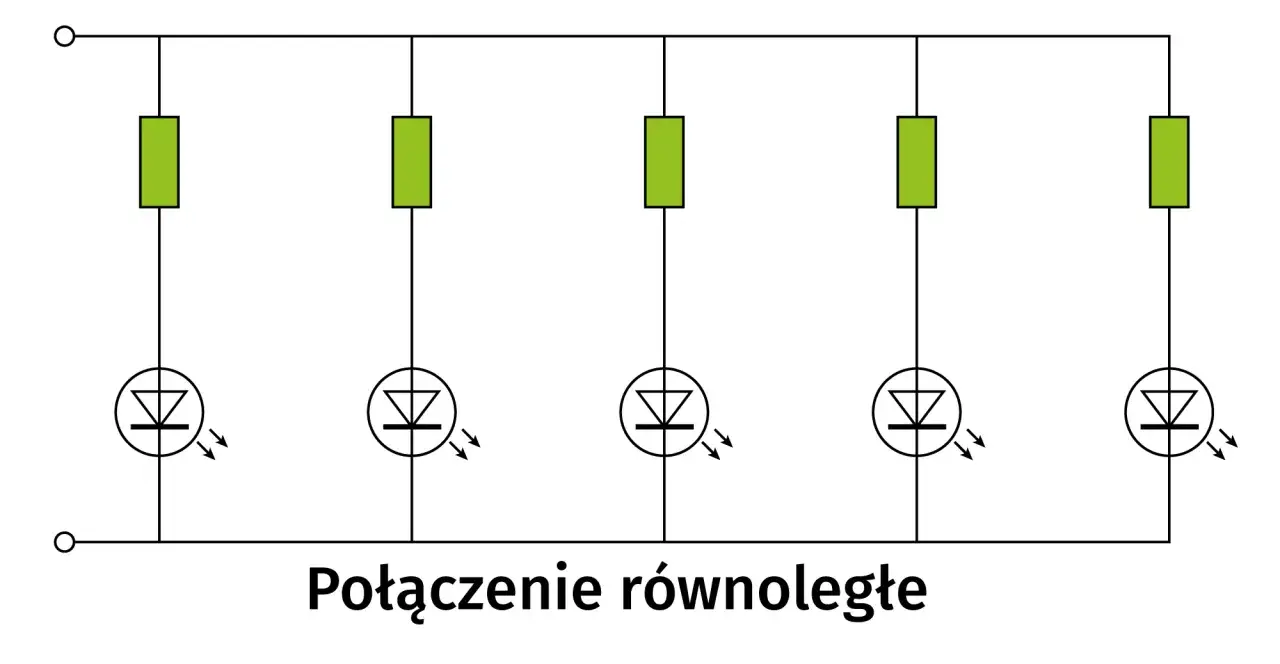

W domowym majsterkowaniu, taki układ może być używany do tworzenia dekoracyjnego oświetlenia. Łącząc kilka diod LED z odpowiednimi rezystorami, można stworzyć efektowne girlandy świetlne lub podświetlenie mebli.
W edukacji, montaż rezystora z diodą LED jest często pierwszym praktycznym ćwiczeniem dla początkujących elektroników. Uczy on podstaw obwodów elektrycznych, obliczania wartości komponentów i bezpiecznego obchodzenia się z elektroniką.
Klucz do bezpiecznego i efektywnego montażu diody LED
Podłączenie rezystora do diody LED to fundamentalna umiejętność w elektronice, która łączy w sobie teorię z praktyką. Dzięki poznaniu roli rezystora, prawidłowemu obliczeniu jego wartości i starannemu montażowi, możesz znacząco przedłużyć żywotność swojej diody LED i zapewnić jej optymalne działanie.
Pamiętaj, że prawidłowe połączenie LED i rezystora to nie tylko kwestia funkcjonalności, ale przede wszystkim bezpieczeństwa. Unikanie typowych błędów, takich jak pomijanie rezystora czy nieprawidłowa polaryzacja diody, uchroni Cię przed frustracją i niepotrzebnymi kosztami. Systematyczne podejście do montażu, od przygotowania komponentów po końcowe testy, zapewni sukces Twojego projektu.
Wiedza zdobyta podczas montażu rezystora z diodą LED stanowi solidną podstawę do bardziej zaawansowanych projektów elektronicznych. Niezależnie od tego, czy tworzysz proste wskaźniki, dekoracyjne oświetlenie czy uczysz się podstaw elektroniki, umiejętność ta otworzy przed Tobą nowe możliwości w fascynującym świecie DIY i elektroniki.
