Opornik to kluczowy element w obwodach z diodami LED. Jego głównym zadaniem jest ograniczenie prądu płynącego przez diodę, co zapobiega jej uszkodzeniu i przedłuża żywotność. Dobór odpowiedniego opornika wymaga znajomości napięcia zasilania, napięcia przewodzenia diody oraz maksymalnego dopuszczalnego prądu. Prawidłowe obliczenie wartości opornika zapewnia optymalne działanie i bezpieczeństwo układu LED.
Najważniejsze informacje:- Opornik chroni diodę LED przed uszkodzeniem
- Wartość opornika oblicza się na podstawie wzoru: R = (UZ - UF) / IF
- Istnieją różne typy oporników: stałe, regulowane i mocy
- Właściwy dobór opornika zwiększa efektywność i trwałość oświetlenia LED
Rola opornika w obwodzie LED
Opornik do LED pełni kluczową funkcję w zabezpieczeniu i optymalizacji pracy diody elektroluminescencyjnej. Ogranicza on przepływ prądu, zapobiegając uszkodzeniu diody i stabilizując jej działanie. Bez tego elementu, dioda LED mogłaby szybko ulec przepaleniu lub znacząco skrócić swoją żywotność.
Brak opornika do led w obwodzie może prowadzić do katastrofalnych skutków. Dioda, pozbawiona ochrony, narażona jest na gwałtowny wzrost temperatury i nieodwracalne uszkodzenia.
- Ograniczenie prądu do bezpiecznego poziomu
- Stabilizacja napięcia w obwodzie
- Wydłużenie żywotności diody LED
Parametry kluczowe przy doborze opornika do LED
Wybór odpowiedniego rezystora do diody LED wymaga znajomości kilku kluczowych parametrów. Każdy z nich ma istotny wpływ na prawidłowe działanie układu.
Napięcie zasilania (UZ)
Napięcie zasilania to wartość napięcia dostarczonego do obwodu. Może ono pochodzić z baterii, zasilacza lub innego źródła energii.
Napięcie przewodzenia diody (UF)
To napięcie, przy którym dioda LED zaczyna przewodzić prąd i emitować światło. Wartość ta zależy od koloru i typu diody.
Maksymalne natężenie prądu (IF)
Określa maksymalny prąd, jaki może bezpiecznie przepływać przez diodę. Przekroczenie tej wartości może prowadzić do uszkodzenia lub skrócenia żywotności LED.
| Kolor LED | Napięcie przewodzenia (UF) | Typowe natężenie prądu (IF) |
|---|---|---|
| Czerwony | 1.8-2.2V | 20mA |
| Zielony | 2.0-3.0V | 20mA |
| Niebieski | 3.0-3.4V | 20mA |
| Biały | 3.0-3.4V | 20mA |
Czytaj więcej: Budowa diody: Jak działa złącze p-n w półprzewodnikach?
Wzór na obliczenie wartości opornika do LED
Do obliczania opornika LED stosuje się prosty wzór: R = (UZ - UF) / IF. R oznacza wartość opornika, UZ to napięcie zasilania, UF to napięcie przewodzenia diody, a IF to maksymalne natężenie prądu.
UZ reprezentuje napięcie źródła zasilania. UF to napięcie, przy którym dioda zaczyna świecić. IF określa bezpieczny prąd pracy diody.
Przykład obliczenia opornika do diody LED
Załóżmy, że mamy czerwoną diodę LED zasilaną napięciem 9V. Dioda ma napięcie przewodzenia 2V i maksymalny prąd 20mA.
Krok 1: Określamy parametry: UZ = 9V, UF = 2V, IF = 0.02A (20mA)
Krok 2: Podstawiamy do wzoru: R = (9V - 2V) / 0.02A
Krok 3: Obliczamy: R = 7V / 0.02A = 350Ω
Krok 4: Zaokrąglamy do najbliższej standardowej wartości: 360Ω
Krok 5: Sprawdzamy moc opornika: P = (UZ - UF) * IF = 7V * 0.02A = 0.14W
Krok 6: Wybieramy opornik o mocy co najmniej 0.25W dla bezpieczeństwa
Standardowe wartości rezystorów
Rezystory produkowane są w standardowych seriach wartości. Ułatwia to dobór i zapewnia powtarzalność w produkcji elektronicznej.
- 10Ω
- 47Ω
- 100Ω
- 220Ω
- 470Ω
- 1kΩ
- 4.7kΩ
Serie E12 i E24 to najpopularniejsze standardy wartości oporników. E12 oferuje 12 wartości na dekadę, podczas gdy E24 zapewnia 24 wartości. Większa liczba opcji w E24 pozwala na dokładniejszy dobór rezystora LED.
Jak dobrać opornik do różnych kolorów diod LED?
Kolor diody LED ma bezpośredni wpływ na jej napięcie przewodzenia. Czerwone i żółte diody mają niższe napięcie przewodzenia, podczas gdy niebieskie i białe wymagają wyższego napięcia.
| Kolor LED | Opornik przy 5V zasilania | Opornik przy 12V zasilania |
|---|---|---|
| Czerwony (2V) | 150Ω | 470Ω |
| Zielony (3V) | 100Ω | 430Ω |
| Niebieski (3.3V) | 82Ω | 390Ω |
| Biały (3.3V) | 82Ω | 390Ω |
Bezpieczeństwo i unikanie uszkodzeń diody LED
Prawidłowy dobór rezystora LED to klucz do bezpiecznej pracy diody. Chroni on przed przepięciami i nadmiernym prądem, zapewniając długotrwałe i stabilne działanie. Niewłaściwie dobrany opornik może prowadzić do szybkiego zużycia lub nawet natychmiastowego uszkodzenia diody.
- Zawsze sprawdzaj specyfikację diody przed doborem opornika
- Używaj multimetru do weryfikacji wartości opornika
- Stosuj oporniki o odpowiedniej mocy
- Unikaj podłączania LED bezpośrednio do źródła zasilania
- W razie wątpliwości, wybierz opornik o nieco wyższej wartości
Nieprawidłowy dobór opornika do led może skutkować przegrzaniem układu, spadkiem wydajności świetlnej lub całkowitym przepaleniem diody. W skrajnych przypadkach może to nawet prowadzić do zagrożenia pożarowego.
Praktyczne wskazówki przy doborze opornika do LED
Użycie potencjometru do testowania
Potencjometr to świetne narzędzie do znalezienia idealnej wartości opornika do led. Podłącz go w miejsce stałego opornika i reguluj, obserwując jasność diody. Gdy osiągniesz pożądany efekt, zmierz rezystancję i wybierz najbliższy standardowy opornik.
Łączenie diod LED szeregowo i równolegle

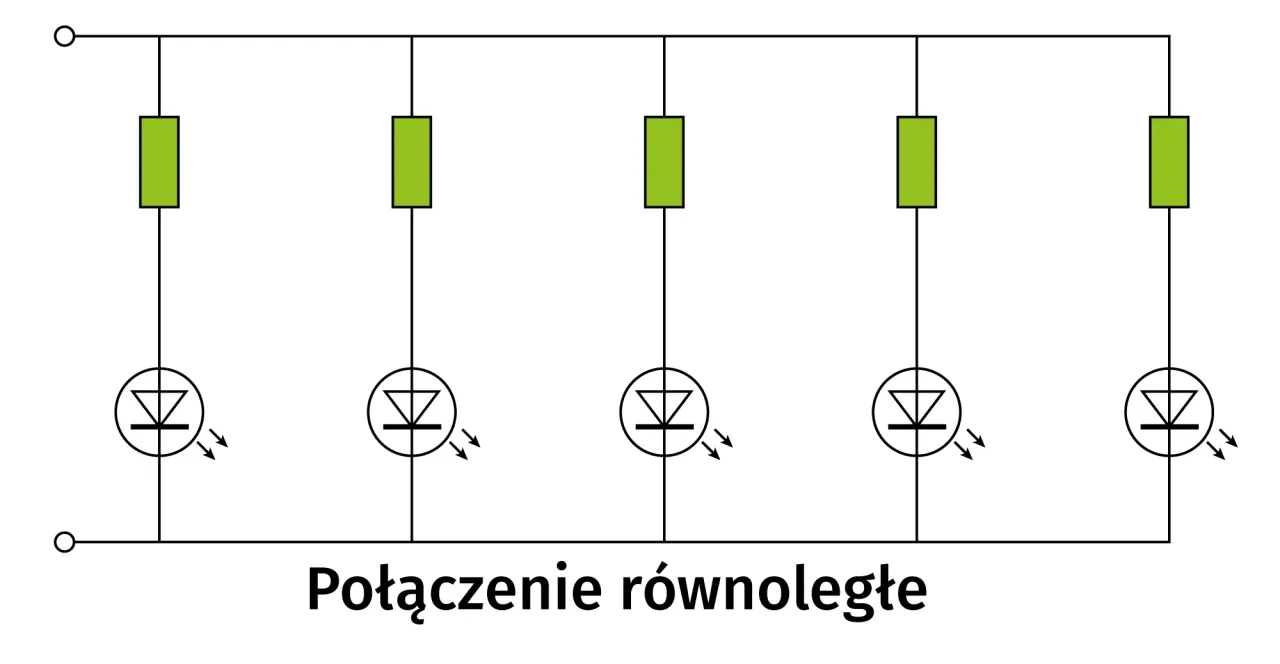

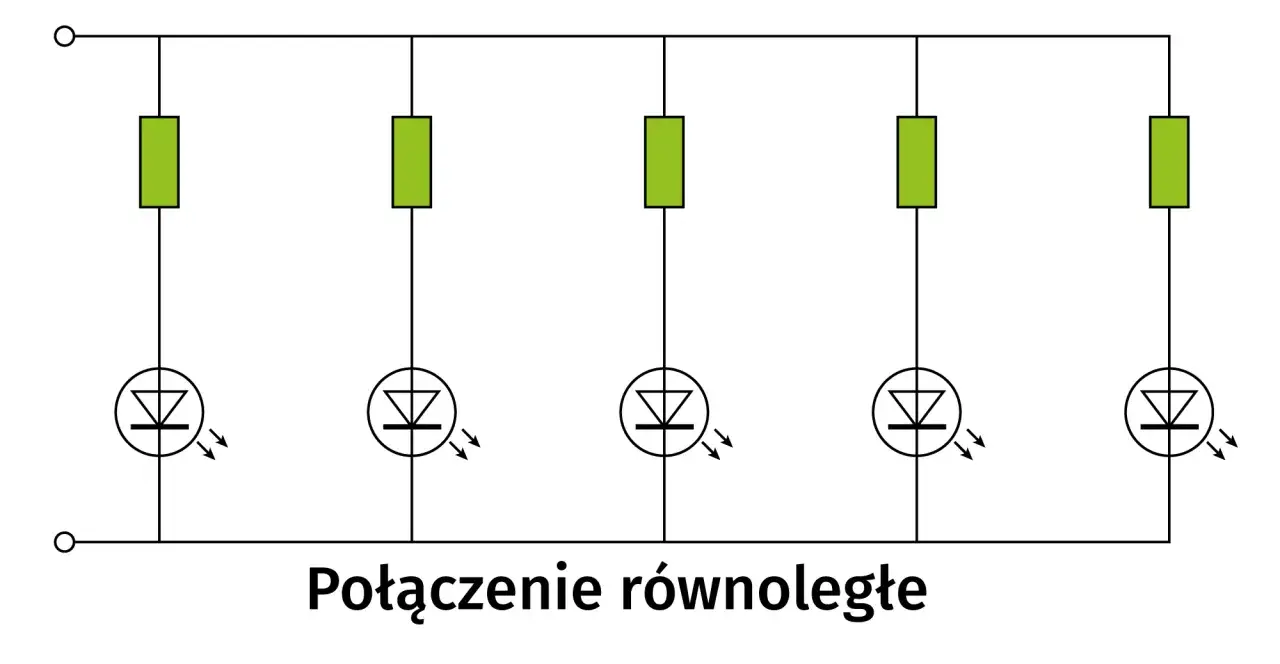

Przy łączeniu LED szeregowo, napięcia przewodzenia sumują się, co wpływa na dobór opornika. W układzie równoległym, prądy się sumują. Dla połączenia szeregowego zwiększ napięcie w obliczeniach, dla równoległego – zwiększ prąd. Pamiętaj, że każda dioda w układzie równoległym powinna mieć własny ogranicznik prądu LED.
Uwzględnienie tolerancji komponentów
Komponenty elektroniczne mają swoje tolerancje. Wybierając elementy zabezpieczające LED, uwzględnij 5-10% margines bezpieczeństwa. Lepiej, żeby dioda świeciła nieco słabiej, niż miała ulec uszkodzeniu z powodu przekroczenia parametrów.
Klucz do bezpiecznego i efektywnego oświetlenia LED
Dobór opornika do LED to fundamentalna kwestia w projektowaniu układów oświetleniowych. Prawidłowo dobrany rezystor nie tylko chroni diodę przed uszkodzeniem, ale także optymalizuje jej działanie i wydłuża żywotność. Pamiętaj o kluczowych parametrach: napięciu zasilania, napięciu przewodzenia diody i maksymalnym natężeniu prądu.
Wzór R = (UZ - UF) / IF to twój najlepszy przyjaciel przy obliczaniu wartości opornika. Nie bój się eksperymentować z potencjometrem, aby znaleźć idealną jasność diody. Pamiętaj też o różnicach między kolorami LED - każdy może wymagać innego podejścia.
Bezpieczeństwo zawsze powinno być priorytetem. Lepiej wybrać nieco wyższą wartość opornika, niż ryzykować przepaleniem diody. Uwzględniaj tolerancje komponentów i nie zapominaj o odpowiedniej mocy opornika. Stosując się do tych zasad, stworzysz niezawodne i efektywne układy LED, które będą służyć przez długi czas.
