Bateria w układach elektrycznych stanowi fundamentalny element zasilający urządzenia elektroniczne. Jej prawidłowe oznaczenie na schematach jest kluczowe dla zrozumienia działania obwodów. Standardowy symbol baterii składa się z dwóch równoległych linii - dłuższej oznaczającej biegun dodatni oraz krótszej wskazującej na biegun ujemny. W przypadku baterii wieloogniwowych, symbol zawiera więcej par takich linii.
Najważniejsze informacje:- Symbol baterii tworzą dwie równoległe linie różnej długości
- Dłuższa linia oznacza "+" (plus), krótsza "-" (minus)
- Baterie wieloogniwowe mają więcej par linii na schemacie
- Istnieją różne standardy oznaczania baterii (ANSI, IEC)
- Schematy powinny zawierać informacje o typie baterii (Li, NiCd, alkaliczne)
- Wyższy potencjał (plus) zawsze rysuje się wyżej na schemacie
- Połączenia rysuje się liniami prostymi - pionowo lub poziomo
Podstawowe symbole baterii w schematach elektronicznych

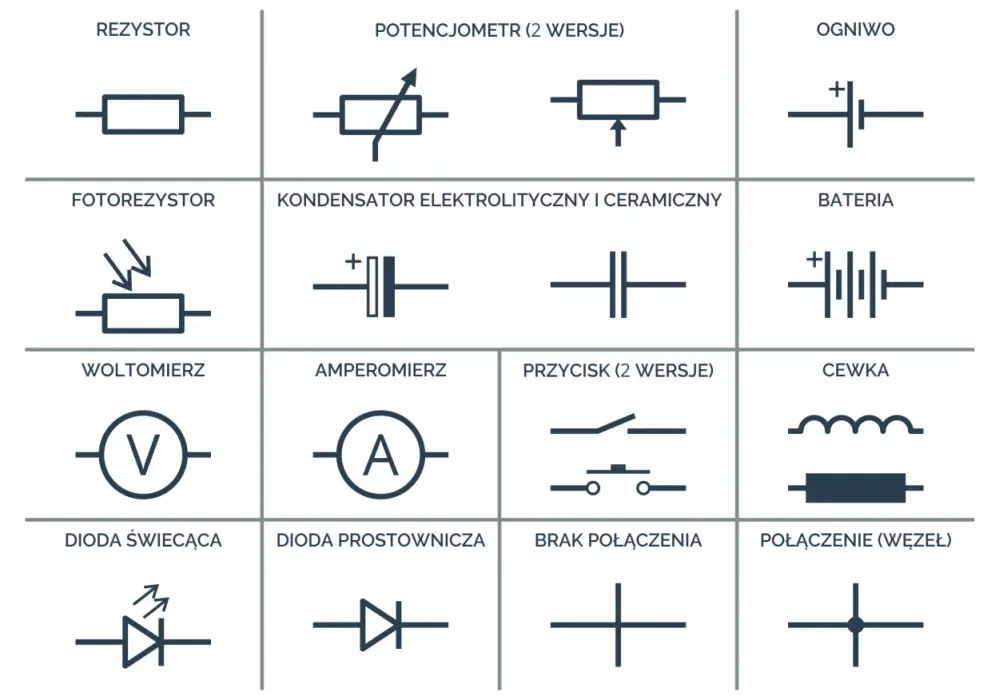

Bateria schemat elektryczny bazuje na prostych symbolach graficznych. Oznaczenie baterii w elektronice składa się z dwóch równoległych linii o różnej długości. Dłuższa linia zawsze reprezentuje biegun dodatni, a krótsza ujemny.
Prawidłowe zrozumienie symboli elektrycznych baterii jest kluczowe dla projektowania układów. Na schematach elektronicznych często występują dodatkowe oznaczenia specyfikacji. Wartości napięcia umieszcza się zazwyczaj obok symbolu podstawowego.
- Biegun dodatni (dłuższa linia pionowa)
- Biegun ujemny (krótsza linia pionowa)
- Oznaczenie napięcia nominalnego
- Symbol typu ogniwa
- Wskaźnik polaryzacji
Znajomość rysunku technicznego baterii pozwala na szybką identyfikację elementów w układzie. Właściwa interpretacja symboli usprawnia pracę z dokumentacją techniczną.
Jak prawidłowo oznaczyć bieguny baterii?
Bateria symbol elektroniczny zawsze zachowuje stałą orientację na schemacie. Biegun dodatni znajduje się u góry lub po lewej stronie symbolu.
Standardowe oznaczenia biegunów wykorzystują znaki "+" oraz "-". Symbole te umieszcza się bezpośrednio przy odpowiednich liniach.
Oznaczenia techniczne baterii mogą różnić się w zależności od rodzaju dokumentacji. W niektórych przypadkach stosuje się kolorowe oznaczenia: czerwony dla plusa, czarny dla minusa.
Prawidłowa polaryzacja jest kluczowa dla działania układu. Błędne oznaczenie biegunów może prowadzić do poważnych uszkodzeń.
Czytaj więcej: Jak zadzwonić na zablokowany numer: Czy to warto ryzykować?
Rodzaje baterii i ich unikalne oznaczenia
Schemat układu zasilania różni się w zależności od typu użytej baterii. Każdy rodzaj ogniwa posiada charakterystyczne oznaczenia identyfikujące jego właściwości elektrochemiczne. Symbole te ułatwiają dobór odpowiedniego zasilania.
W dokumentacji technicznej stosuje się standardowe skróty określające technologię. Oznaczenia te są uniwersalne i rozpoznawalne na całym świecie. Znajomość symboliki pozwala na szybką identyfikację parametrów.
| Typ baterii | Symbol | Specyfikacja |
|---|---|---|
| Litowo-jonowa | Li-ion | 3.7V / ogniwo |
| Alkaliczna | ALK | 1.5V / ogniwo |
| NiMH | Ni-MH | 1.2V / ogniwo |
| NiCd | Ni-Cd | 1.2V / ogniwo |
| Ołowiowa | Pb | 2V / ogniwo |
Standardowe oznaczenia upraszczają proces projektowania. Pozwalają na szybką identyfikację parametrów zasilania w układzie.
Oznaczenia baterii wieloogniwowych
Bateria schemat elektryczny dla układów wieloogniwowych wymaga specjalnych oznaczeń. Każde ogniwo reprezentowane jest przez osobną parę linii.
Połączenia między ogniwami zaznacza się liniami ciągłymi. W schematach uwzględnia się też sposób łączenia ogniw.
Napięcie całkowite baterii wieloogniwowej zależy od sposobu połączenia. Szeregowe łączenie zwiększa napięcie końcowe układu.
Ogniwa można łączyć na różne sposoby w zależności od potrzeb. Połączenie równoległe zwiększa pojemność, zachowując napięcie pojedynczego ogniwa. Układy mieszane pozwalają uzyskać pożądane parametry elektryczne.
Symbol elektroniczny baterii wieloogniwowej musi zawierać informację o konfiguracji. Właściwe oznaczenie połączeń jest kluczowe dla zrozumienia działania układu. Dokumentacja powinna jasno wskazywać sposób łączenia ogniw.
Symbole połączeń między ogniwami są znormalizowane. Stosuje się standardowe oznaczenia dla połączeń szeregowych i równoległych.
Standardy rysunkowe w schematach baterii
Oznaczenia techniczne baterii podlegają międzynarodowym normom rysunkowym. Dwa główne standardy to amerykański ANSI oraz europejski IEC. Każdy z nich ma swoje charakterystyczne cechy.
W praktyce inżynierskiej często spotyka się dokumentację wykorzystującą oba standardy. Znajomość różnic między nimi pozwala na prawidłową interpretację schematów. Warto znać specyfikę obu systemów oznaczeń.
- ANSI używa grubszych linii dla oznaczenia bieguna dodatniego
- IEC stosuje jednakową grubość wszystkich linii
- W ANSI napięcie zapisuje się obok symbolu
- IEC umieszcza specyfikację pod symbolem
- ANSI preferuje oznaczenia kolorystyczne
- IEC bazuje na symbolach monochromatycznych
Wybór standardu zależy od regionu i branży. Dokumentacja techniczna powinna konsekwentnie stosować jeden system oznaczeń.
Znajomość obu standardów zwiększa uniwersalność projektanta. Umiejętność interpretacji różnych systemów oznaczeń jest cenną kompetencją.
Interpretacja symboli w różnych normach
Rysunek techniczny baterii może być różnie interpretowany w zależności od normy. Standard ANSI kładzie nacisk na czytelność i intuicyjność oznaczeń. IEC preferuje bardziej techniczne i precyzyjne przedstawienie elementów.
Proces interpretacji symboli wymaga znajomości kontekstu dokumentacji. W niektórych przypadkach te same elementy mogą mieć różne oznaczenia. Kluczowa jest spójność w ramach jednego projektu.
Bateria schemat elektryczny powinien zawierać informację o zastosowanym standardzie. Pozwala to uniknąć nieporozumień i błędów interpretacyjnych. Właściwe odczytanie symboli warunkuje prawidłowe wykonanie układu.
Praktyczne zastosowanie symboli wymaga doświadczenia. Umiejętność szybkiej identyfikacji elementów przychodzi z czasem.
Zasady rozmieszczania baterii w schemacie
Schemat układu zasilania wymaga przestrzegania określonych zasad kompozycji. Bateria powinna być umieszczona w miejscu zapewniającym czytelność całego układu. Właściwe rozmieszczenie elementów ułatwia analizę schematu.
Pozycja symboli elektrycznych baterii wpływa na przejrzystość dokumentacji. Standardowo źródła zasilania umieszcza się w górnej lub lewej części schematu. Takie podejście ułatwia śledzenie przepływu prądu.
Profesjonalne schematy zachowują logiczny układ elementów. Połączenia powinny być prowadzone najkrótszą możliwą drogą. Unika się krzyżowania linii.
| Element | Pozycja | Uzasadnienie |
|---|---|---|
| Bateria pojedyncza | Góra schematu | Łatwa identyfikacja źródła zasilania |
| Układ wieloogniwowy | Lewa strona | Przestrzeń na oznaczenia połączeń |
| Bateria zapasowa | Prawa góra | Oddzielenie od głównego zasilania |
| Blok zasilający | Centrum | Optymalizacja długości połączeń |
Optymalne rozmieszczenie elementów zwiększa czytelność dokumentacji. Przemyślany układ ułatwia późniejsze modyfikacje schematu.
Właściwa organizacja przestrzeni wpływa na funkcjonalność projektu. Dobrze zaprojektowany schemat przyspiesza pracę zespołu.
Połączenia baterii z innymi elementami
Technika łączenia baterii schemat elektryczny z pozostałymi komponentami musi być precyzyjna. Linie połączeń prowadzi się pod kątem prostym.
Węzły elektryczne oznacza się charakterystycznymi punktami. Wszystkie połączenia muszą być jednoznacznie określone.
Szczególną uwagę należy zwrócić na połączenia z elementami zabezpieczającymi. Bezpieczniki i układy ochronne umieszcza się możliwie blisko baterii.
Typowe układy zasilania zawierają standardowe elementy ochronne. Diody zabezpieczające są niezbędne w większości projektów. Kondensatory filtrujące stabilizują napięcie wyjściowe.
Projektując układ zasilania, warto uwzględnić przyszłe modernizacje. Elastyczna konstrukcja ułatwia wprowadzanie zmian. Dobrze zaprojektowany schemat to podstawa niezawodnego działania.
Standardy i zasady tworzenia schematów baterii - co musisz wiedzieć?
Bateria schemat elektryczny stanowi podstawę dokumentacji technicznej układów zasilania. Właściwe zrozumienie symboli, oznaczeń i standardów rysunkowych pozwala na efektywne projektowanie i analizę schematów. Precyzja w oznaczaniu biegunów, typów ogniw i połączeń między elementami jest kluczowa dla bezpieczeństwa i niezawodności układu.
Profesjonalny rysunek techniczny baterii musi uwzględniać międzynarodowe standardy ANSI i IEC. Niezależnie od wybranej normy, najważniejsza jest konsekwencja w stosowaniu oznaczeń oraz zachowanie przejrzystości schematu. Prawidłowe rozmieszczenie elementów i logiczne prowadzenie połączeń znacząco ułatwia pracę z dokumentacją.
Różnorodność dostępnych typów baterii wymaga stosowania precyzyjnych oznaczeń technicznych. Każdy rodzaj ogniwa ma swoje unikalne symbole i parametry, które muszą być jasno przedstawione w dokumentacji. Znajomość tych szczegółów pozwala na optymalne wykorzystanie właściwości różnych technologii zasilania i projektowanie wydajnych układów elektronicznych.
