Czujniki parkowania to zaawansowane urządzenia ułatwiające manewrowanie pojazdem. Działają jak echosonda, emitując fale ultradźwiękowe. Te odbijają się od przeszkód i wracają do czujnika. System mierzy czas powrotu fali. Na tej podstawie oblicza odległość do przeszkody. Czujniki montuje się na zderzakach. Zwykle jest ich od 3 do 8. Główne elementy systemu to czujniki ultradźwiękowe, jednostka centralna oraz wyświetlacz i głośnik. Ostrzegają one kierowcę o zbliżającej się przeszkodzie. Dźwięk staje się intensywniejszy, gdy dystans maleje.
Najważniejsze informacje:- Czujniki parkowania wykorzystują fale ultradźwiękowe do wykrywania przeszkód
- System składa się z czujników, jednostki centralnej i elementów ostrzegawczych
- Urządzenia mierzą czas powrotu odbitej fali, aby określić odległość
- Intensywność ostrzeżeń rośnie wraz ze zbliżaniem się do przeszkody
- Technologia ta znacząco ułatwia i zwiększa bezpieczeństwo parkowania
Główne elementy czujnika parkowania
Budowa czujnika parkowania opiera się na trzech kluczowych komponentach. Każdy z nich pełni istotną rolę w funkcjonowaniu całego systemu.
Czujniki ultradźwiękowe to serce systemu. Montuje się je na zderzakach pojazdu, zwykle w liczbie od 4 do 8 sztuk. Emitują one fale dźwiękowe o wysokiej częstotliwości, które odbijają się od przeszkód.
Jednostka centralna to mózg systemu. Przetwarza ona sygnały z czujników i oblicza odległość do przeszkody.
Wyświetlacz i głośnik informują kierowcę o sytuacji. Wyświetlacz pokazuje odległość, a głośnik emituje dźwięki ostrzegawcze o rosnącej intensywności przy zbliżaniu się do przeszkody.
Budowa czujnika ultradźwiękowego

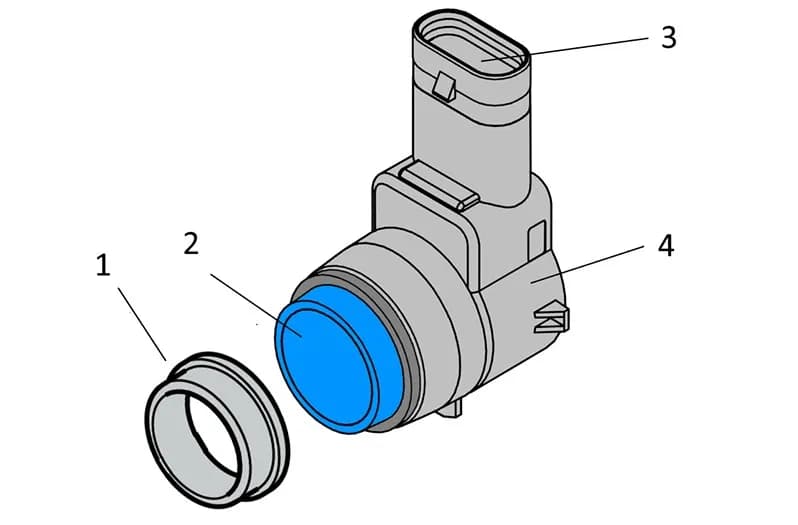

Pojedynczy czujnik parkowania to skomplikowane urządzenie. Składa się z czterech głównych elementów:
- Płytka piezoelektryczna
- Membrana
- Złącze elektryczne
- Obudowa
Płytka piezoelektryczna zamienia energię elektryczną na mechaniczną i odwrotnie. To ona generuje fale ultradźwiękowe i odbiera ich echo.
Membrana odpowiada za emisję fal. Działa jak głośnik, wibrując z wysoką częstotliwością.
Złącze elektryczne łączy czujnik z jednostką centralną. Umożliwia przesyłanie sygnałów i zasilanie czujnika.
Obudowa chroni delikatne elementy wewnętrzne. Jest odporna na warunki atmosferyczne i uszkodzenia mechaniczne.
Jak działa czujnik parkowania?
Zasada działania czujnika parkowania opiera się na echolokacji. System wysyła krótkie impulsy ultradźwiękowe i mierzy czas ich powrotu. To jak radar, ale używający dźwięku zamiast fal radiowych.
Proces zaczyna się od emisji fali przez czujnik. Fala odbija się od przeszkody i wraca do czujnika. System mierzy czas powrotu fali. Na tej podstawie oblicza odległość do przeszkody. Cały proces powtarza się kilka razy na sekundę.
Proces przetwarzania sygnału
Jednostka centralna to serce systemu. Odbiera ona surowe dane z czujników. Następnie przetwarza je, wykorzystując skomplikowane algorytmy. W efekcie oblicza dokładną odległość do przeszkody.

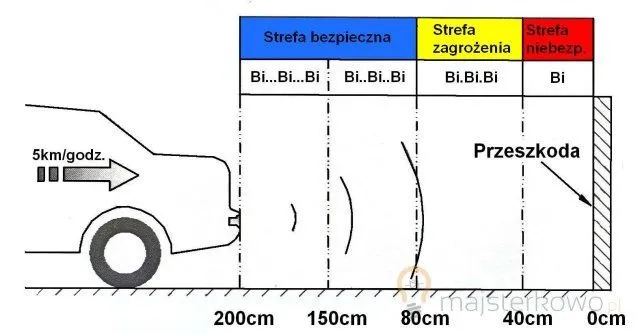

System generuje ostrzeżenia na podstawie obliczonej odległości. Im bliżej przeszkody, tym intensywniejsze stają się sygnały dźwiękowe i wizualne.
Czytaj więcej: Projekty elektroniczne: od prostych do zaawansowanych pomysłów
Zastosowanie czujników parkowania w pojazdach
Czujniki parkowania to podstawa systemów wspomagania parkowania. Ułatwiają manewrowanie w ciasnych przestrzeniach. Zmniejszają ryzyko kolizji podczas cofania.
Nowoczesne systemy oferują dodatkowe funkcje. Monitorują martwe pole, ostrzegają przed ruchem poprzecznym. Niektóre pomagają nawet w automatycznym parkowaniu.
Zalety stosowania czujników parkowania
- Zwiększone bezpieczeństwo podczas parkowania
- Mniejsze ryzyko uszkodzenia pojazdu
- Łatwiejsze manewrowanie w ciasnych przestrzeniach
- Redukcja stresu związanego z parkowaniem
- Potencjalne oszczędności na naprawach
Bezpieczeństwo to kluczowa zaleta - czujniki znacząco zmniejszają ryzyko kolizji. Łatwiejsze manewrowanie sprawia, że parkowanie staje się mniej stresujące. Mniejsze ryzyko uszkodzeń to potencjalne oszczędności na naprawach. Redukcja stresu to komfort dla kierowcy. Oszczędności to argument ekonomiczny dla wielu użytkowników.
| Typ czujnika | Zasięg | Dokładność | Odporność na warunki atmosferyczne |
|---|---|---|---|
| Ultradźwiękowy | Do 2,5 m | Wysoka | Średnia |
| Elektromagnetyczny | Do 1,5 m | Bardzo wysoka | Wysoka |
| Kamera | Zależny od optyki | Zależna od rozdzielczości | Niska |
Montaż czujników parkowania
Montaż czujników parkowania zwykle odbywa się na zderzakach. Najczęściej instaluje się je z tyłu pojazdu, ale coraz popularniejsze są również czujniki przednie.
Proces instalacji wymaga precyzji. Najpierw wierci się otwory w zderzaku. Następnie umieszcza się w nich czujniki. Na końcu podłącza się je do jednostki centralnej i źródła zasilania.
Czy warto instalować czujniki parkowania?
Instalacja czujników to inwestycja w bezpieczeństwo. Zmniejszają one ryzyko kolizji podczas parkowania. Dla wielu kierowców to sposób na redukcję stresu związanego z manewrowaniem.
Warto jednak pamiętać o ograniczeniach. Czujniki mogą nie wykryć bardzo niskich przeszkód. W ekstremalnych warunkach pogodowych ich skuteczność może być zmniejszona.
Konserwacja i diagnostyka czujników parkowania
Regularne czyszczenie to podstawa konserwacji czujników parkowania. Użyj miękkiej szmatki i wody z mydłem. Unikaj silnych detergentów. Sprawdzaj, czy czujniki nie są uszkodzone mechanicznie.
Najczęstsze problemy to brak sygnału lub fałszywe alarmy. Sprawdź połączenia elektryczne. Upewnij się, że czujniki są czyste. Jeśli problem się utrzymuje, skonsultuj się z mechanikiem. Może być konieczna wymiana uszkodzonego czujnika lub naprawa jednostki centralnej.
Czujniki parkowania: Twoje oczy i uszy podczas manewrów
Budowa czujnika parkowania to fascynujący przykład nowoczesnej technologii w służbie kierowcy. Te małe urządzenia, składające się z czujników ultradźwiękowych, jednostki centralnej oraz systemów ostrzegawczych, znacząco zwiększają bezpieczeństwo i komfort parkowania.
Działając na zasadzie echolokacji, czujniki emitują fale dźwiękowe, które odbijają się od przeszkód. System błyskawicznie przelicza czas powrotu fali na odległość, ostrzegając kierowcę o zbliżającym się niebezpieczeństwie. To jak mieć dodatkową parę oczu i uszu podczas manewrowania.
Montaż i konserwacja czujników są stosunkowo proste, ale wymagają precyzji. Regularne czyszczenie i kontrola to klucz do ich niezawodnego działania. Pamiętaj jednak, że nawet najlepsze czujniki mają swoje ograniczenia - zawsze łącz ich wskazania z własną obserwacją otoczenia.
