AVR-C to sposób programowania mikrokontrolerów AVR przy użyciu języka C. Nie jest to osobny język programowania. To praktyczne połączenie standardowego C z bibliotekami dedykowanymi dla układów AVR. Mikrokontrolery te, produkowane przez firmę Atmel (obecnie część Microchip Technology), znajdują szerokie zastosowanie w projektach elektronicznych. Najbardziej znanym przykładem jest platforma Arduino.
Programowanie w AVR-C wymaga podstawowej znajomości obsługi sprzętu mikrokontrolera. Kluczowe elementy to praca z GPIO (piny wejścia/wyjścia), timerami oraz protokołami komunikacyjnymi jak UART, SPI czy I2C. Do rozpoczęcia pracy potrzebny jest mikrokontroler AVR, toolchain z kompilatorem AVR-GCC oraz wybrane środowisko programistyczne.
Najważniejsze informacje:- AVR-C to standardowy język C wzbogacony o biblioteki do obsługi mikrokontrolerów AVR
- Pozwala na szybsze tworzenie kodu niż w przypadku programowania w asemblerze
- Wymaga znajomości podstaw elektroniki i architektury mikrokontrolerów
- Jest zoptymalizowany pod kątem wydajności i wielkości generowanego kodu
- Główne zastosowanie znajduje w projektach Arduino i innych układach opartych o AVR
- Umożliwia bezpośredni dostęp do rejestrów i funkcji sprzętowych mikrokontrolera
- Do programowania potrzebny jest odpowiedni toolchain i środowisko programistyczne
Czym jest AVR-C i gdzie znajduje zastosowanie?
AVR C to metoda programowania mikrokontrolerów AVR wykorzystująca język C. Jest to połączenie standardowego C z bibliotekami dedykowanymi dla układów AVR. Programowanie AVR w języku C znacząco upraszcza tworzenie aplikacji embedded.
Mikrokontrolery AVR produkowane przez firmę Atmel stanowią popularne rozwiązanie w projektach elektronicznych. Ich architektura jest zoptymalizowana pod kątem programowania w języku C. Dzięki temu kod jest wydajny i zajmuje mało pamięci.
Najczęstsze zastosowania to systemy wbudowane i automatyka domowa. Arduino Uno C to najpopularniejsza platforma wykorzystująca te rozwiązania.
- Intuicyjna składnia języka C
- Bezpośredni dostęp do sprzętu
- Bogata dokumentacja techniczna
- Duża społeczność programistów
- Wsparcie dla różnych narzędzi programistycznych
Niezbędne narzędzia do rozpoczęcia pracy
Do rozpoczęcia przygody z programowaniem AVR potrzebne są trzy podstawowe elementy. Są to: środowisko programistyczne (IDE), kompilator oraz programator.
| Nazwa IDE | Zalety | Wady | Poziom zaawansowania |
| Atmel Studio | Pełna integracja, debugger | Duże zużycie zasobów | Zaawansowany |
| Arduino IDE | Prosty interfejs, gotowe biblioteki | Ograniczone możliwości | Początkujący |
| VSCode + PlatformIO | Elastyczność, szybkość | Wymaga konfiguracji | Średni |
| Eclipse AVR | Rozbudowane funkcje | Skomplikowana instalacja | Zaawansowany |
Kompilator AVR GCC to standardowe narzędzie do kompilacji kodu. Jest darmowy i dostępny dla wszystkich systemów operacyjnych.
Programator to urządzenie służące do wgrywania kodu do mikrokontrolera. Najpopularniejsze to USBasp oraz oficjalny programator Atmel ICE.
Czytaj więcej: Jak zadzwonić na zablokowany numer: Czy to warto ryzykować?
Konfiguracja środowiska programistycznego
Instalacja środowiska do programowania AVR zaczyna się od pobrania Atmel Studio. Narzędzie to zapewnia kompletny zestaw do pracy z mikrokontrolerem.
Konfiguracja programatora wymaga zainstalowania odpowiednich sterowników. Proces ten różni się w zależności od typu urządzenia.
Ostatnim krokiem jest konfiguracja projektu i wybór typu mikrokontrolera AVR. Najczęściej wybierany jest układ ATmega328P.
- Pobranie i instalacja Atmel Studio
- Instalacja WinAVR lub AVR GCC
- Podłączenie programatora
- Instalacja sterowników urządzenia
- Konfiguracja parametrów projektu
- Testowanie połączenia z mikrokontrolerem

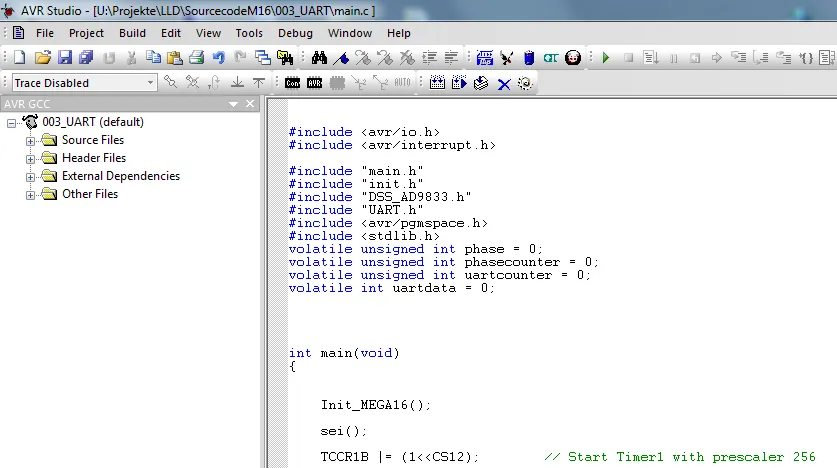

Pierwsze kroki w Atmel Studio
Interfejs Atmel Studio podzielony jest na kilka kluczowych obszarów. Menu główne zawiera podstawowe funkcje oraz dostęp do narzędzi. Explorer projektu pokazuje strukturę plików.
Edytor kodu oferuje podświetlanie składni i autouzupełnianie. Debugger umożliwia śledzenie wykonywania programu. Panel z terminalem wyświetla komunikaty podczas kompilacji.
Tworzenie nowego projektu rozpoczyna się od wyboru szablonu dla mikrokontrolera AVR. Następnie określamy podstawowe parametry, takie jak nazwa i lokalizacja projektu.
Struktura projektu AVR-C
Podstawowa struktura projektu zawiera pliki źródłowe .c oraz nagłówkowe .h. Organizacja kodu powinna być przejrzysta i modularna.
Każdy moduł funkcjonalny powinien mieć własny plik źródłowy. Definicje i deklaracje umieszczamy w odpowiednich plikach nagłówkowych.
Biblioteki dla AVR C dzielą się na standardowe i specjalizowane. Najważniejsze to avr/io.h dla obsługi portów, util/delay.h dla opóźnień i avr/interrupt.h dla przerwań.
Podstawy programowania mikrokontrolerów AVR
Programowanie AVR opiera się na bezpośredniej manipulacji rejestrami. Każdy port posiada trzy podstawowe rejestry: DDRx (kierunek), PORTx (stan wyjścia) i PINx (odczyt stanu).
Operacje bitowe stanowią podstawę pracy z mikrokontrolerem AVR. Do dyspozycji mamy operatory AND (&), OR (|) oraz XOR (^). Programista musi rozumieć działanie masek bitowych.
Konfiguracja timerów i przerwań wymaga znajomości dokumentacji konkretnego układu. ATmega328P programowanie wykorzystuje 3 timery: Timer0, Timer1 i Timer2.
| Komenda | Opis | Przykład |
DDRB |= (1<| Ustawienie pinu jako wyjście |
Konfiguracja LED na pinie PB5 |
|
PORTB &= ~(1<| Wyzerowanie stanu pinu |
Zgaszenie LED |
|
if(PINB & (1<| Sprawdzenie stanu pinu |
Odczyt przycisku |
|
Sterowanie portami GPIO
GPIO (General Purpose Input/Output) to podstawowy interfejs komunikacji z otoczeniem. Każdy pin może pracować jako wejście lub wyjście cyfrowe.
Konfiguracja kierunku pinu odbywa się poprzez rejestr DDRx. Ustawienie bitu na 1 oznacza tryb wyjściowy, na 0 - wejściowy.
Oto przykład sterowania diodą LED:
DDRB |= (1< Przerwania pozwalają na natychmiastową reakcję na zdarzenia zewnętrzne. W AVR C deklarujemy je za pomocą makra ISR. Każde źródło przerwania wymaga odpowiedniej konfiguracji. Musimy włączyć globalne przerwania (sei()) oraz skonfigurować konkretne źródło przerwania. Przykład implementacji przerwania od Timer0:
ISR(TIMER0_OVF_vect) {

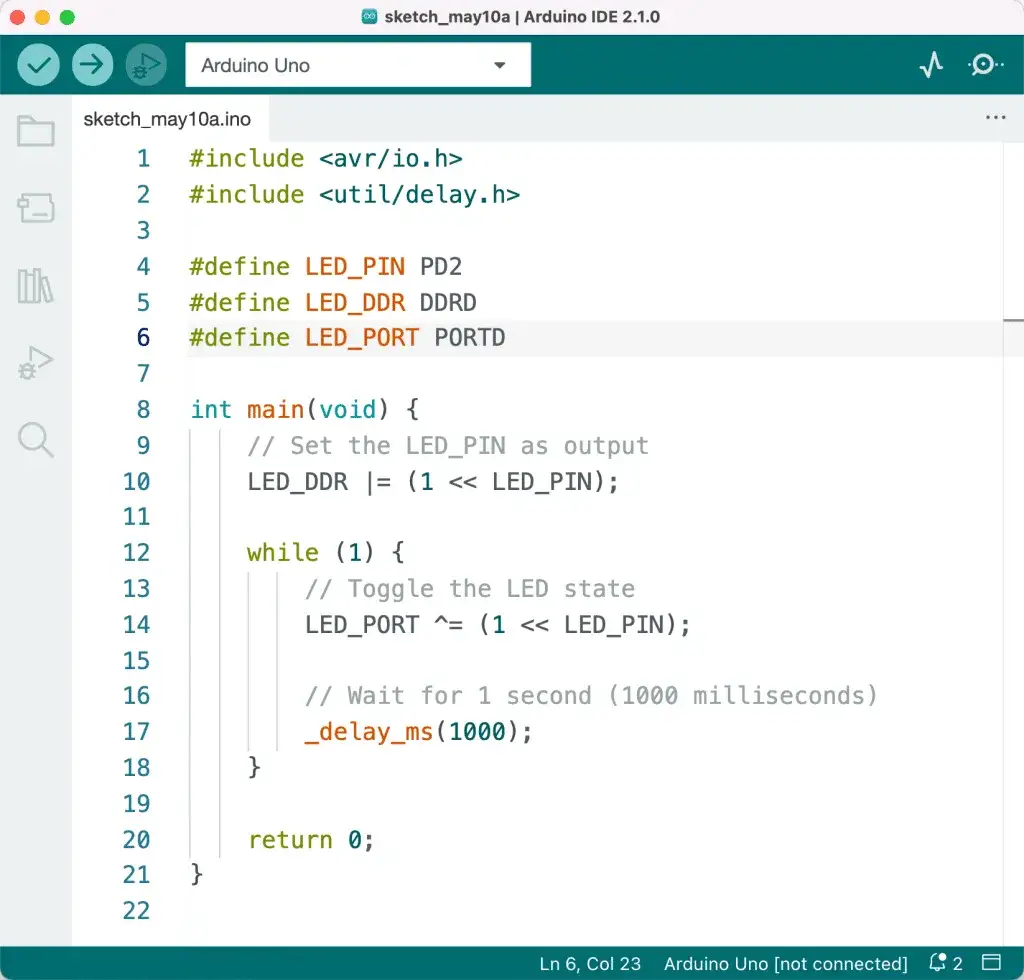

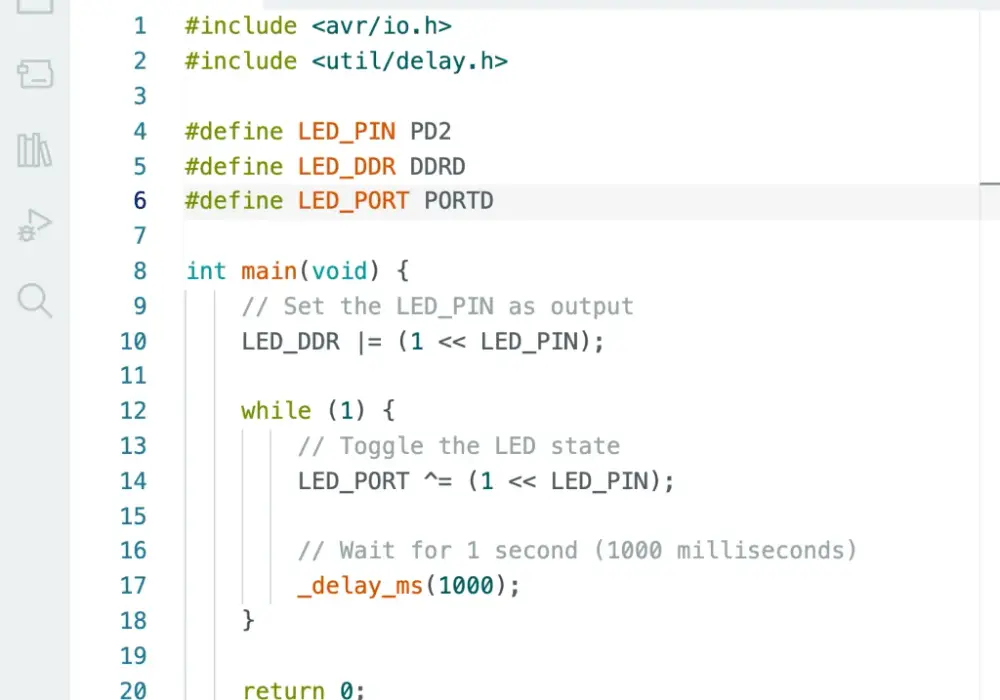

PORTB ^= (1< Pierwszy projekt w AVR C zazwyczaj dotyczy migającej diody LED. Taki program pozwala zweryfikować poprawność konfiguracji środowiska. Struktura projektu wymaga utworzenia pliku main.c oraz dodania niezbędnych bibliotek. Kluczowe są avr/io.h oraz util/delay.h. Kompilacja projektu rozpoczyna się od sprawdzenia poprawności kodu. Programowanie AVR wymaga precyzyjnego określenia częstotliwości taktowania. Wgranie programu do mikrokontrolera AVR następuje przez programator. Ważne jest sprawdzenie ustawień fusebits. Przykładowy kod migającej diody:
```c
#define F_CPU 16000000UL
#include Debugowanie w Atmel Studio umożliwia śledzenie wykonywania programu krok po kroku. Wymaga to programatora z obsługą debugowania. Monitorowanie zmiennych i rejestrów odbywa się przez okno Watch. Breakpointy pozwalają zatrzymać program w wybranym miejscu. Narzędzia diagnostyczne obejmują analizator stanów logicznych, oscyloskop i monitor portu szeregowego. Te instrumenty są niezbędne przy wykrywaniu błędów w komunikacji i timingu. Oficjalna dokumentacja mikrokontrolerów AVR dostępna jest na stronie Microchip. Zawiera szczegółowe opisy rejestrów i przykłady kodu. Noty aplikacyjne (Application Notes) dostarczają praktycznych przykładów implementacji. Stanowią cenne źródło wiedzy dla programistów. Społeczność skupiona wokół AVR C jest bardzo aktywna na forach AVRFreaks i Stack Overflow. Można tam znaleźć rozwiązania typowych problemów. Doświadczeni programiści chętnie dzielą się wiedzą. Dostępnych jest wiele kursów online, zarówno darmowych jak i płatnych. Szczególnie polecane są kursy na platformach Udemy i edX. Programowanie AVR to złożony, ale uporządkowany proces, który wymaga odpowiedniego przygotowania sprzętowego i programowego. Kluczem do sukcesu jest wybór właściwego środowiska programistycznego oraz zrozumienie podstaw działania mikrokontrolerów AVR. Rozpoczęcie przygody z AVR C najlepiej zacząć od prostych projektów, takich jak sterowanie diodą LED. Niezależnie od poziomu zaawansowania, programista powinien koncentrować się na zrozumieniu rejestrów i portów GPIO. Atmel Studio wraz z kompilatorem AVR GCC stanowią podstawowe narzędzia, które znacząco ułatwiają proces rozwoju aplikacji. Systematyczne podejście do nauki, rozpoczynając od podstawowej konfiguracji środowiska, przez obsługę przerwań, aż po zaawansowane projekty, pozwoli na skuteczne opanowanie tej technologii. Pamiętaj, że społeczność AVR C oferuje bogate zasoby edukacyjne i wsparcie techniczne. Rozwiązywanie problemów poprzez debugowanie oraz korzystanie z dokumentacji technicznej to nieodłączne elementy procesu nauki. Systematyczne pogłębianie wiedzy i praktyczne projekty są kluczem do zostania ekspertem w dziedzinie programowania mikrokontrolerów.Obsługa przerwań
