Stacja pogodowa Arduino to fascynujący projekt DIY dla entuzjastów technologii i meteorologii. Pozwala ona na samodzielne monitorowanie warunków atmosferycznych w najbliższym otoczeniu. Do jej budowy potrzebne są podstawowe komponenty elektroniczne oraz znajomość programowania w środowisku Arduino. Projekt ten oferuje nie tylko praktyczne zastosowanie, ale także świetną okazję do nauki i rozwijania umiejętności technicznych.
Najważniejsze informacje:
- Stacja mierzy temperaturę, wilgotność i ciśnienie atmosferyczne
- Główne komponenty to Arduino, czujniki (np. DHT11, BME280) i wyświetlacz LCD
- Programowanie odbywa się w Arduino IDE
- Możliwe rozszerzenia to zasilanie solarne i transmisja bezprzewodowa
- Projekt wymaga zabezpieczenia przed warunkami atmosferycznymi
- To doskonały sposób na naukę programowania i elektroniki
Niezbędne komponenty do budowy stacji pogodowej Arduino
Budowa stacji pogodowej Arduino wymaga kilku kluczowych elementów. Oto lista niezbędnych komponentów:
- Arduino Uno lub Mega: Serce systemu, odpowiedzialne za przetwarzanie danych z czujników.
- Czujnik DHT11 lub DHT22: Mierzy temperaturę i wilgotność powietrza z różną dokładnością.
- Czujnik BME280: Precyzyjnie mierzy ciśnienie atmosferyczne, temperaturę i wilgotność.
- Wyświetlacz LCD 16x2: Pokazuje odczyty z czujników w czytelnej formie.
- Płytka prototypowa: Umożliwia łatwe łączenie komponentów bez lutowania.
- Przewody połączeniowe: Niezbędne do utworzenia obwodu elektrycznego.
- Zasilacz lub bateria: Dostarcza energię dla całego systemu.
| Komponent | Model | Dokładność | Cena |
|---|---|---|---|
| Arduino | Uno | - | Niska |
| Arduino | Mega | - | Średnia |
| Czujnik temp./wilg. | DHT11 | Niska | Niska |
| Czujnik temp./wilg. | DHT22 | Wysoka | Średnia |
| Czujnik ciśnienia | BME280 | Wysoka | Wysoka |
Przygotowanie miejsca pracy i narzędzi
Zanim przystąpimy do budowy stacji pogodowej Arduino, musimy odpowiednio przygotować miejsce pracy. Wybierz dobrze oświetlone pomieszczenie z płaską powierzchnią roboczą. Upewnij się, że masz dostęp do gniazdka elektrycznego. Przygotuj antystatyczną matę, która ochroni komponenty elektroniczne przed uszkodzeniem.
Zgromadź niezbędne narzędzia: śrubokręty różnych rozmiarów, szczypce, nóż do precyzyjnego cięcia przewodów oraz lutownicę z cyną. Przyda się również multimetr do sprawdzania połączeń. Nie zapomnij o okularach ochronnych i pincecie do manipulowania małymi elementami.
- Zawsze odłączaj zasilanie przed manipulowaniem obwodem.
- Używaj narzędzi izolowanych elektrycznie.
- Pracuj w dobrze wentylowanym pomieszczeniu, szczególnie podczas lutowania.
- Noś okulary ochronne, aby chronić oczy przed odpryskami.
- Unikaj dotykania komponentów gołymi rękami - używaj pincety lub rękawiczek antystatycznych.
Czytaj więcej: Namierzanie skradzionego telefonu po IMEI - jak to zrobić?

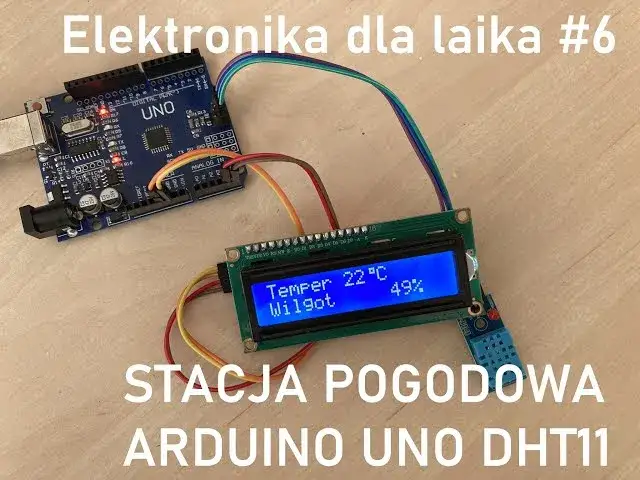

Schemat połączeń elektrycznych stacji pogodowej
Schemat połączeń jest kluczowy dla prawidłowego działania stacji pogodowej Arduino. Zacznijmy od głównych elementów: Arduino, czujników i wyświetlacza LCD.
Podłącz czujnik DHT11 do Arduino. Pin VCC czujnika połącz z pinem 5V Arduino, GND z GND Arduino, a pin danych (zazwyczaj środkowy) z pinem cyfrowym 2 Arduino. Dla czujnika BME280 użyj połączenia I2C: VCC do 5V, GND do GND, SDA do pinu A4, a SCL do pinu A5 Arduino.
Wyświetlacz LCD wymaga więcej połączeń. Podłącz jego piny VSS i RW do GND Arduino, VDD do 5V. Piny RS, E, D4, D5, D6 i D7 połącz odpowiednio z pinami cyfrowymi 12, 11, 5, 4, 3 i 2 Arduino. Pamiętaj o potencjometrze do regulacji kontrastu - podłącz go między VDD a VSS, a środkowy pin do V0 wyświetlacza.
Krok po kroku: Montaż stacji pogodowej Arduino
Rozpocznij montaż stacji pogodowej Arduino od umieszczenia płytki Arduino na brzegu płytki prototypowej. Zapewni to łatwy dostęp do wszystkich pinów. Następnie zamocuj czujnik DHT11 lub DHT22, zostawiając wokół niego trochę przestrzeni dla lepszej cyrkulacji powietrza.
Teraz czas na czujnik BME280. Umieść go w pobliżu DHT11, ale nie za blisko, aby uniknąć zakłóceń. Połącz oba czujniki z Arduino zgodnie ze schematem, używając krótkich przewodów dla zmniejszenia zakłóceń.
Kolejnym krokiem jest montaż wyświetlacza LCD. Umieść go w górnej części płytki prototypowej, zapewniając dobrą widoczność. Podłącz piny zgodnie ze schematem, zwracając szczególną uwagę na prawidłowe połączenie pinów sterujących.
Jeśli planujesz dodać moduł Wi-Fi, umieść go z boku płytki prototypowej. Połącz jego piny TX i RX z odpowiednimi pinami Arduino, pamiętając o krzyżowym połączeniu (TX do RX i odwrotnie).
Na koniec dodaj elementy zasilające. Jeśli używasz baterii, umieść ją w odpowiednim uchwycie i podłącz do Arduino. W przypadku zasilacza sieciowego, podłącz go do gniazda zasilania na płytce Arduino.
- Sprawdź, czy wszystkie komponenty są stabilnie zamocowane na płytce prototypowej.
- Upewnij się, że przewody nie krzyżują się niepotrzebnie i są odpowiednio izolowane.
- Zweryfikuj poprawność połączeń zgodnie ze schematem.
- Sprawdź, czy czujniki są umieszczone w sposób umożliwiający swobodny przepływ powietrza.
- Upewnij się, że wyświetlacz LCD jest czytelny i prawidłowo podłączony.
- Sprawdź, czy zasilanie jest podłączone poprawnie i bezpiecznie.
- Wykonaj test ciągłości połączeń za pomocą multimetru.
- Upewnij się, że wszystkie piny są podłączone do odpowiednich miejsc na płytce Arduino.
Instalacja niezbędnych bibliotek w Arduino IDE
Aby stacja pogodowa Arduino działała sprawnie, konieczna jest instalacja odpowiednich bibliotek. Otwórz Arduino IDE i przejdź do Szkic > Dołącz bibliotekę > Zarządzaj bibliotekami. W oknie wyszukiwania wpisz nazwę potrzebnej biblioteki.
Kliknij na wybraną bibliotekę i naciśnij przycisk "Instaluj". Arduino IDE automatycznie pobierze i zainstaluje bibliotekę wraz z jej zależnościami. Po zakończeniu instalacji, zrestartuj Arduino IDE, aby zmiany zostały w pełni zastosowane.
- DHT sensor library: Obsługuje czujniki DHT11 i DHT22, umożliwiając łatwy odczyt temperatury i wilgotności.
- Adafruit BME280 Library: Wspiera czujnik BME280, pozwalając na precyzyjne pomiary ciśnienia atmosferycznego.
- LiquidCrystal: Umożliwia komunikację z wyświetlaczem LCD.
- WiFi: Niezbędna do implementacji łączności bezprzewodowej w projekcie.
- Time: Pozwala na dokładne mierzenie czasu i datowanie pomiarów.
Programowanie stacji pogodowej - przykładowy kod
Programowanie stacji pogodowej Arduino to kluczowy etap projektu. Zacznijmy od podstawowej struktury kodu, która inicjalizuje czujniki i wyświetlacz LCD.
W sekcji setup() inicjalizujemy komunikację szeregową, czujniki oraz wyświetlacz. Ustawiamy też początkowe parametry, takie jak rozdzielczość czujników czy kontrast LCD. Ta część kodu wykonuje się tylko raz, przy starcie urządzenia.
Główna logika programu znajduje się w pętli loop(). Tutaj odczytujemy dane z czujników, przetwarzamy je i wyświetlamy na LCD. Warto dodać opóźnienie między odczytami, aby uniknąć zbyt częstego odpytywania czujników, co może prowadzić do ich przegrzania i niedokładnych pomiarów.
Ostatnim elementem są funkcje pomocnicze. Mogą to być funkcje do kalibracji czujników, formatowania danych do wyświetlenia czy obliczania średnich wartości z kilku pomiarów. Takie podejście zwiększa czytelność kodu i ułatwia jego późniejszą modyfikację.
Kalibracja czujników dla dokładnych pomiarów
Kalibracja czujników jest kluczowa dla zapewnienia dokładności stacji pogodowej Arduino. Dla czujnika DHT11 lub DHT22, proces kalibracji polega na porównaniu odczytów z wzorcowym termometrem i higrometrem. Zapisz różnice i uwzględnij je w kodzie, dodając lub odejmując odpowiednie wartości od surowych odczytów.
Kalibracja czujnika BME280 jest nieco bardziej złożona. Dla ciśnienia atmosferycznego, porównaj odczyty z oficjalnymi danymi meteorologicznymi dla Twojej lokalizacji. Uwzględnij różnicę wysokości między Twoją lokalizacją a stacją meteorologiczną. Dla temperatury i wilgotności, postępuj podobnie jak w przypadku DHT11/22.
Pamiętaj, że warunki środowiskowe mogą wpływać na dokładność pomiarów. Regularnie sprawdzaj kalibrację, szczególnie przy znaczących zmianach temperatury lub po dłuższym okresie użytkowania stacji. Możesz też zaimplementować w kodzie funkcję automatycznej kalibracji, która będzie okresowo korygować odczyty na podstawie zebranych danych.
| Czujnik | Parametr | Typowa wartość kalibracji | Jednostka |
|---|---|---|---|
| DHT11 | Temperatura | ±2 | °C |
| DHT11 | Wilgotność | ±5 | % |
| DHT22 | Temperatura | ±0.5 | °C |
| DHT22 | Wilgotność | ±2 | % |
| BME280 | Ciśnienie | ±1 | hPa |

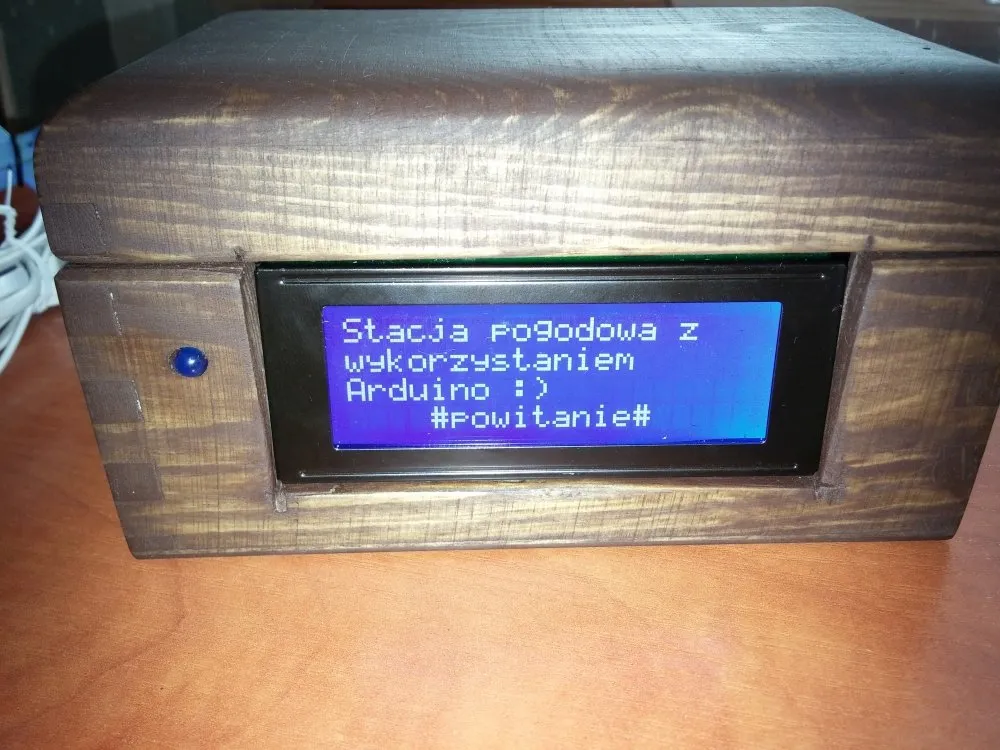

Obudowa i ochrona stacji przed warunkami atmosferycznymi
Odpowiednia obudowa jest kluczowa dla długotrwałego funkcjonowania stacji pogodowej Arduino. Musi chronić elektronikę przed deszczem, śniegiem, kurzem i bezpośrednim nasłonecznieniem. Wybierz wodoodporną skrzynkę z tworzywa sztucznego o klasie szczelności co najmniej IP65.
Zadbaj o prawidłową wentylację obudowy. Umieść małe otwory wentylacyjne na dole obudowy, aby umożliwić odpływ ewentualnej wilgoci. Na górze zamontuj osłonięty wlot powietrza. Użyj filtrów przeciwpyłowych, aby zapobiec przedostawaniu się zanieczyszczeń do wnętrza.
Czujniki temperatury i wilgotności
Czujniki temperatury i wilgotności umieść w specjalnej osłonie radiacyjnej. Zapewni to ochronę przed bezpośrednim nasłonecznieniem i deszczem, jednocześnie umożliwiając swobodny przepływ powietrza. Osłona powinna być biała, aby odbijać promieniowanie słoneczne i zapobiegać nagrzewaniu się czujników.
Wszystkie połączenia kablowe zabezpiecz przed wilgocią. Użyj wodoodpornych złączy lub zalej je żywicą epoksydową. Kable wprowadzane do obudowy powinny mieć pętle ociekowe, aby woda nie spływała po nich do wnętrza.
- Poliwęglan: Lekki, wytrzymały i odporny na promieniowanie UV.
- ABS: Tani i łatwy w obróbce, dobry do prototypów.
- Stal nierdzewna: Trwała i odporna na ekstremalne warunki, ale droższa.
- Aluminium: Lekkie i odporne na korozję, dobre do odprowadzania ciepła.
- Drewno impregnowane: Naturalne i estetyczne, wymaga regularnej konserwacji.
Opcje zasilania stacji pogodowej Arduino
Wybór odpowiedniego zasilania jest kluczowy dla niezawodności stacji pogodowej Arduino. Najprostszą opcją jest zasilacz sieciowy, który zapewnia stałe i stabilne napięcie. Jednak wymaga on dostępu do gniazdka elektrycznego, co może być problematyczne w przypadku stacji zewnętrznych.
Alternatywą są baterie lub akumulatory. Litowo-jonowe ogniwa oferują wysoką pojemność i długi czas pracy. Możesz też rozważyć użycie akumulatorów ołowiowo-kwasowych, które są tańsze i lepiej znoszą niskie temperatury. Pamiętaj o dodaniu układu kontroli ładowania, aby zapobiec przeładowaniu i głębokiemu rozładowaniu baterii.
Najbardziej ekologicznym i niezależnym rozwiązaniem jest zasilanie solarne. Panel słoneczny w połączeniu z akumulatorem zapewni długotrwałe działanie stacji. Dobierz moc panelu i pojemność akumulatora tak, aby system mógł pracować przez kilka pochmurnych dni. Dodaj regulator ładowania MPPT dla maksymalnej efektywności.
Analiza i wizualizacja danych ze stacji pogodowej
Analiza danych z stacji pogodowej Arduino to fascynujący proces odkrywania lokalnych wzorców pogodowych. Zacznij od gromadzenia danych w regularnych odstępach czasu, na przykład co 15 minut. Zapisuj je w formacie CSV na karcie SD lub przesyłaj bezpośrednio do bazy danych.
Do wstępnej analizy możesz użyć arkusza kalkulacyjnego jak Excel lub Google Sheets. Twórz wykresy liniowe pokazujące zmiany temperatury, wilgotności i ciśnienia w czasie. Szukaj korelacji między różnymi parametrami, na przykład jak zmiana ciśnienia wpływa na temperaturę.
Dla bardziej zaawansowanej analizy, skorzystaj z języka programowania Python i bibliotek takich jak Pandas i Matplotlib. Pozwolą one na obliczanie statystyk, wykrywanie anomalii i tworzenie złożonych wizualizacji. Możesz też użyć technik uczenia maszynowego do przewidywania pogody na podstawie zebranych danych.
- Excel/Google Sheets: Proste w użyciu, idealne do szybkiej analizy i podstawowych wykresów.
- Python z Matplotlib: Potężne narzędzie do tworzenia dostosowanych wykresów i analizy danych.
- Grafana: Platforma do tworzenia interaktywnych dashboardów w czasie rzeczywistym.
- Power BI: Narzędzie biznesowe umożliwiające zaawansowaną analizę i wizualizację danych.
- R z ggplot2: Idealne do statystycznej analizy danych i tworzenia publikacji jakości wykresów.
- ThingSpeak: Platforma IoT umożliwiająca łatwe zbieranie, analizę i wizualizację danych z czujników.
Rozbudowa stacji - dodatkowe czujniki i funkcje
Rozbudowa stacji pogodowej Arduino o dodatkowe czujniki pozwala na jeszcze dokładniejsze monitorowanie środowiska. Czujnik UV może dostarczyć ważnych informacji o intensywności promieniowania słonecznego, co jest istotne dla zdrowia skóry. Dodaj go do swojej stacji, aby śledzić dzienne i sezonowe zmiany poziomu UV.
Anemometr i czujnik kierunku wiatru to kolejne cenne dodatki. Pozwolą one na monitorowanie prędkości i kierunku wiatru, co jest szczególnie przydatne w prognozowaniu pogody. Pamiętaj, że te czujniki wymagają odpowiedniego umiejscowienia na otwartej przestrzeni.
Czujnik jakości powietrza, mierzący poziom PM2.5 i PM10, może przekształcić Twoją stację pogodową Arduino w kompleksowe narzędzie do monitoringu środowiska. Te dane są szczególnie istotne w kontekście zdrowia publicznego i mogą pomóc w identyfikacji źródeł zanieczyszczeń.
Rozważ dodanie czujnika natężenia dźwięku. Może on dostarczyć interesujących danych o poziomie hałasu w Twoim otoczeniu, co jest szczególnie przydatne w obszarach miejskich. Połącz te dane z innymi parametrami, aby zobaczyć, jak hałas wpływa na lokalne warunki pogodowe.
- Czujnik UV (np. VEML6075): Mierzy intensywność promieniowania UV-A i UV-B.
- Anemometr (np. Davis 6410): Mierzy prędkość wiatru, często w połączeniu z czujnikiem kierunku.
- Czujnik kierunku wiatru (np. Sparkfun SEN-08942): Określa kierunek wiatru w stopniach lub według stron świata.
- Czujnik deszczu (np. YL-83): Wykrywa opady i mierzy ich intensywność.
- Czujnik jakości powietrza (np. SDS011): Mierzy stężenie cząstek PM2.5 i PM10 w powietrzu.
- Czujnik CO2 (np. MH-Z19): Monitoruje poziom dwutlenku węgla, ważny wskaźnik jakości powietrza wewnątrz pomieszczeń.
- Czujnik natężenia światła (np. BH1750): Mierzy poziom oświetlenia, przydatny do badania nasłonecznienia.
- Czujnik poziomu hałasu (np. KY-038): Mierzy natężenie dźwięku w otoczeniu.
Implementacja łączności Wi-Fi w stacji pogodowej
Dodanie łączności Wi-Fi do stacji pogodowej Arduino otwiera nowe możliwości w zakresie zdalnego monitoringu i analizy danych. Zacznij od wyboru odpowiedniego modułu Wi-Fi, takiego jak ESP8266 lub ESP32, które są kompatybilne z Arduino i oferują wbudowaną obsługę Wi-Fi.
Podłącz moduł Wi-Fi do Arduino, używając interfejsu UART. Upewnij się, że poziomy napięć są kompatybilne - może być potrzebny konwerter poziomów logicznych. Następnie zainstaluj odpowiednie biblioteki w Arduino IDE, takie jak ESP8266WiFi dla modułu ESP8266 lub WiFi dla ESP32.
W kodzie Arduino dodaj funkcje do nawiązywania połączenia z siecią Wi-Fi i wysyłania danych. Możesz użyć protokołu HTTP do wysyłania danych na serwer lub MQTT, który jest lżejszy i idealny dla urządzeń IoT. Pamiętaj o implementacji mechanizmów obsługi błędów i ponownego łączenia w przypadku utraty połączenia.
Krok po kroku: Od koncepcji do własnej stacji pogodowej Arduino
Budowa stacji pogodowej Arduino to fascynujące przedsięwzięcie, łączące elektronikę, programowanie i meteorologię. Proces ten, choć wymagający, jest niezwykle satysfakcjonujący i edukacyjny. Zaczynając od wyboru odpowiednich komponentów, poprzez staranne łączenie elementów, aż po programowanie i kalibrację czujników, każdy etap budowy rozwija praktyczne umiejętności techniczne.
Kluczem do sukcesu jest dbałość o szczegóły na każdym etapie projektu. Odpowiednia ochrona przed warunkami atmosferycznymi, optymalizacja zużycia energii i precyzyjna kalibracja czujników zapewniają długotrwałe i niezawodne działanie stacji. Dodanie łączności Wi-Fi otwiera nowe możliwości analizy danych i zdalnego monitoringu, przekształcając prosty projekt w zaawansowane narzędzie do badania lokalnego klimatu.
Pamiętajmy, że stacja pogodowa Arduino to nie tylko urządzenie do pomiaru warunków atmosferycznych. To także platforma do nauki, eksperymentowania i rozwijania pasji. Możliwości rozbudowy i dostosowania stacji są praktycznie nieograniczone, co czyni ten projekt idealnym dla entuzjastów technologii, uczniów, nauczycieli i wszystkich zainteresowanych pogodą i środowiskiem.
