Lutowanie lutownicą transformatorową to popularna technika używana w elektronice i elektromechanice. Ta metoda łączenia elementów wykorzystuje lutownice o wysokiej mocy, które szybko nagrzewają grot. Są one idealne do pracy z grubymi przewodami i dużymi złączami. Lutownice transformatorowe działają na zasadzie bezpośredniego przepływu prądu przez miedziany grot, co zapewnia szybkie nagrzewanie i efektywne przekazywanie ciepła.
Technika ta ma swoje zalety i wady. Do głównych zalet należą: krótki czas nagrzewania, wysoka moc i trwałość połączeń. Jednak lutownice transformatorowe są też ciężkie, często nie mają regulacji temperatury i wymagają częstej wymiany grota.
Kluczowe informacje:- Lutownice transformatorowe mają moc od 100W do 200W
- Są idealne do lutowania elementów o dużych przekrojach
- Proces lutowania jest szybszy niż w przypadku lutownic kolbowych
- Wymagają umiejętności i ostrożności podczas pracy
- Nie są odpowiednie do wszystkich zastosowań w elektronice

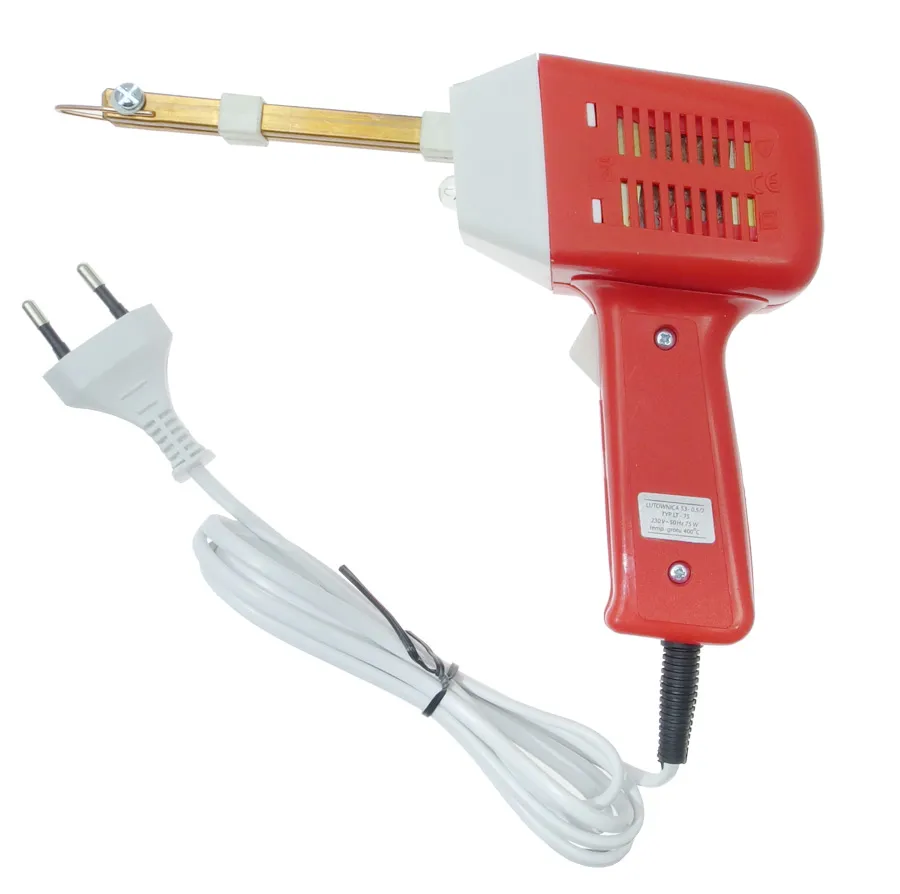

Czym jest lutownica transformatorowa?
Lutownica transformatorowa to urządzenie wykorzystujące przepływ prądu przez miedziany grot do wytworzenia ciepła. Dzięki temu osiąga ona wysoką temperaturę w krótkim czasie, co umożliwia szybkie lutowanie elektroniczne.
Składa się z transformatora, uchwytu i wymiennego grota. Transformator obniża napięcie sieciowe do bezpiecznego poziomu, a grot nagrzewa się dzięki przepływającemu prądowi. Uchwyt jest zazwyczaj izolowany termicznie dla bezpieczeństwa użytkownika.
| Cecha | Lutownica transformatorowa | Lutownica kolbowa | Lutownica gazowa |
|---|---|---|---|
| Źródło ciepła | Przepływ prądu przez grot | Grzałka ceramiczna | Spalanie gazu |
| Moc | 100-200W | 15-60W | Zmienna |
| Czas nagrzewania | Bardzo krótki | Średni | Krótki |
| Mobilność | Ograniczona | Dobra | Bardzo dobra |
Przygotowanie do lutowania
Do skutecznego lutowania lutownicą transformatorową potrzebujesz:
- Lutownica transformatorowa
- Spoiwo (cyna)
- Topnik
- Szczypce do cięcia i formowania
- Odsysacz lub taśma do rozlutowywania
- Stojak na lutownicę
- Mata lub podkładka termoodporna
Wybierając materiały lutownicze, zwróć uwagę na skład stopu cyny. Dla elektroniki najlepsza będzie cyna z dodatkiem srebra. Unikaj stopów zawierających ołów. Topnik w formie żelu lub pasty ułatwi lutowanie przewodów.
Stanowisko pracy przygotuj w dobrze wentylowanym miejscu. Zabezpiecz powierzchnię matą termoodporną i zapewnij dobre oświetlenie.
Czytaj więcej: Czy Nokia 2220s to rozwiązanie twoich problemów? Sprawdź
Proces lutowania krok po kroku
Przygotowanie elementów
Dokładnie oczyść powierzchnie z tlenków i zabrudzeń papierem ściernym lub skrobakiem. Czyste elementy to podstawa trwałego połączenia.
Cynowanie końcówek przewodów ułatwi późniejsze łączenie elementów elektronicznych. Nałóż cienką warstwę cyny na odizolowane końcówki.
Nagrzewanie lutownicy
Lutownica transformatorowa nagrzewa się zwykle w ciągu 10-20 sekund. Sprawdź temperaturę, dotykając grotem kawałka cyny – powinna się topić natychmiast.
Technika lutowania
Przyłóż grot do łączonych elementów, ogrzewając je równomiernie. Nie trzymaj go zbyt długo, aby uniknąć uszkodzeń.
Gdy elementy są rozgrzane, przyłóż spoiwo (cynę) do miejsca łączenia, nie do grota. Cyna powinna płynnie rozpłynąć się i utworzyć stożkowy kształt. Jeśli tworzy kulkę, elementy są niedostatecznie nagrzane.
Uformuj połączenie, trzymając elementy nieruchomo przez kilka sekund. Dobra spoina powinna być gładka i błyszcząca.
Stygnięcie i kontrola jakości
Pozwól spoinie ostygnąć naturalnie przez około 5 sekund. Nie dmuchaj na nią – może to spowodować powstanie zimnego lutu.
Sprawdź połączenie wizualnie i mechanicznie. Powinno być błyszczące i wytrzymałe. Jeśli wygląda matowo lub kruszy się, powtórz proces.
- Zbyt długie trzymanie grota (ryzyko uszkodzenia elementów)
- Niedostateczne nagrzanie (zimne luty)
- Używanie brudnego grota (słabe połączenia)
- Nadmiar cyny (ryzyko zwarć)
Zalety i wady lutownic transformatorowych
Zalety lutownic transformatorowych:
- Szybkie nagrzewanie
- Wysoka moc (100-200W)
- Dobra do grubych przewodów
- Trwałe połączenia
- Niezawodność
- Przystępna cena
- Duże rozmiary i waga
- Brak regulacji temperatury
- Ograniczona precyzja
- Szybsze zużycie grotów
- Nieodpowiednie do delikatnych elementów
Lutownica transformatorowa sprawdzi się świetnie przy naprawie układów elektronicznych o większych gabarytach. Warto ją wybrać do prac z grubymi przewodami, w motoryzacji czy przy instalacjach elektrycznych.
Bezpieczeństwo podczas lutowania
Podstawowe środki ochrony osobistej przy lutowaniu lutownicą transformatorową to:
- Okulary ochronne
- Rękawice termoodporne
- Maska przeciwpyłowa
- Fartuch roboczy
- Zamknięte obuwie
Zadbaj o dobrą wentylację pomieszczenia. Otwórz okno lub użyj wyciągu, aby odprowadzać opary powstające podczas lutowania.
Gorącą lutownicę zawsze odkładaj na specjalny stojak. Nigdy nie zostawiaj jej bez nadzoru. Po skończonej pracy odłącz ją od prądu i pozwól ostygnąć przed schowaniem.
Konserwacja lutownicy transformatorowej
Czyszczenie grota
Czyść grot regularnie gąbką lutowniczą lub specjalną pastą. Możesz też użyć zwilżonej gąbki celulozowej. Unikaj pilników i materiałów ściernych, które mogą uszkodzić powierzchnię.
Czyść grot po każdym użyciu lub co 15-20 minut ciągłej pracy.
Wymiana grota
Wymieniaj grot, gdy zauważysz jego zużycie lub uszkodzenie. Zazwyczaj jest to konieczne co kilka miesięcy intensywnego użytkowania.
Aby wymienić grot, odłącz lutownicę od zasilania i poczekaj, aż ostygnie. Odkręć nakrętkę mocującą grot, wyjmij stary i włóż nowy. Upewnij się, że nowy grot jest kompatybilny z Twoim modelem lutownicy. Dokręć nakrętkę, ale nie zbyt mocno – przegrzanie może uszkodzić element grzejny.
Typowe zastosowania lutownicy transformatorowej
Lutowanie grubych przewodów to domena lutownic transformatorowych. Ich wysoka moc pozwala szybko nagrzać duże powierzchnie styku.
W naprawie sprzętu AGD lutownice te sprawdzają się przy łączeniu elementów grzejnych czy przewodów zasilających. Ich moc jest wystarczająca do pracy z większymi komponentami.
W motoryzacji lutownice transformatorowe są niezastąpione przy naprawach instalacji elektrycznej. Radzą sobie z grubymi przewodami i złączami stosowanymi w samochodach.
Przy tworzeniu instalacji elektrycznych w budynkach, te lutownice umożliwiają szybkie i trwałe łączenie przewodów o dużych przekrojach. Są niezawodne w warunkach budowlanych.
Rozwiązywanie problemów podczas lutowania
Zimne luty
Zimne luty powstają, gdy elementy nie są dostatecznie nagrzane. Skutkuje to słabym połączeniem i matową, chropowatą powierzchnią spoiny.
Aby naprawić zimny lut, rozgrzej ponownie spojenie i dodaj niewielką ilość świeżej cyny. Upewnij się, że oba elementy są dobrze nagrzane przed dodaniem spoiwa.
Przegrzanie elementów
Przegrzanie może uszkodzić delikatne komponenty elektroniczne, powodując ich deformację lub utratę właściwości. W skrajnych przypadkach może dojść do oderwania ścieżek na płytkach PCB.
Zapobiegaj przegrzaniu, kontrolując czas lutowania. Używaj radiatora ciepła przy pracy z wrażliwymi elementami. Rozważ użycie lutownicy o mniejszej mocy do delikatnych komponentów.
Przykładowe projekty z użyciem lutownicy transformatorowej
Naprawa przedłużacza to prosty projekt dla początkujących. Odetnij uszkodzony fragment przewodu, odizoluj końcówki i połącz je, używając lutownicy transformatorowej. Zabezpiecz połączenie koszulką termokurczliwą.
Przy łączeniu przewodów w skrzynce elektrycznej, lutownica transformatorowa jest niezastąpiona. Oczyść końcówki przewodów, cynuj je, a następnie łącz ze sobą. Pamiętaj o izolacji połączeń i przestrzeganiu norm elektrycznych.
Lutowanie złączy w samochodzie wymaga precyzji i mocy. Oczyść piny złącza, nałóż topnik i lutuj każdy pin osobno. Uważaj, aby nie uszkodzić plastikowych elementów obudowy złącza nadmiernym ciepłem.
Klucz do udanego lutowania: Techniki i wskazówki dla lutownicy transformatorowej
Lutowanie lutownicą transformatorową to sztuka, którą warto opanować. Ten potężny sprzęt lutowniczy świetnie sprawdza się przy pracy z grubymi przewodami i większymi elementami elektronicznymi. Jego wysoka moc i szybkie nagrzewanie to niewątpliwe zalety, ale wymagają też ostrożności i wprawy.
Pamiętaj o odpowiednim przygotowaniu stanowiska pracy i elementów do lutowania. Czystość i precyzja to klucz do trwałych połączeń. Stosuj się do zasad bezpieczeństwa - ochrona oczu i dobra wentylacja to podstawa. Regularna konserwacja lutownicy, szczególnie czyszczenie i wymiana grota, zapewni jej długą żywotność.
Choć lutownica transformatorowa ma swoje ograniczenia, jak brak regulacji temperatury czy duże rozmiary, jest niezastąpiona w wielu zastosowaniach. Od napraw sprzętu AGD po prace w motoryzacji - jej wszechstronność docenisz w różnorodnych projektach. Pamiętaj, że praktyka czyni mistrza. Każde kolejne lutowanie elektroniczne to krok w stronę perfekcji w tej cennej umiejętności.
