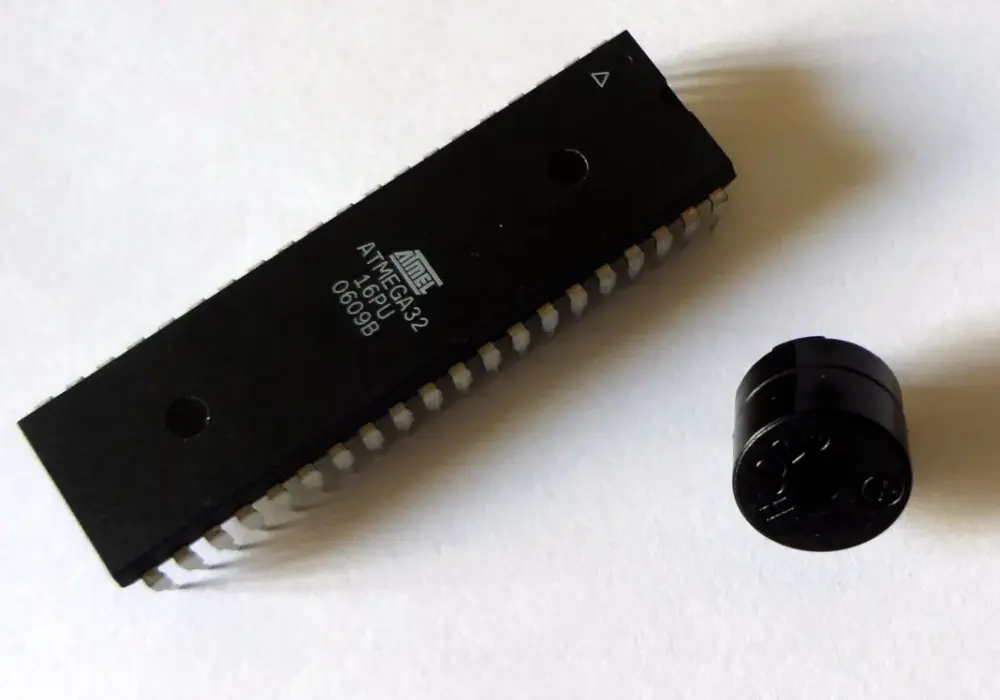

Buzzery to niewielkie urządzenia elektroniczne generujące dźwięki, często używane w projektach z mikrokontrolerami ATmega. Wyróżniamy dwa główne typy: aktywne i pasywne. Aktywne wymagają tylko zasilania, pasywne potrzebują sygnału PWM. Buzzery zazwyczaj działają przy napięciu 4-8V DC i prądzie poniżej 30 mA. Ich częstotliwość rezonansowa to około 2300 Hz. Podłączenie do ATmega jest proste - wystarczy połączyć pin dodatni z GPIO, a ujemny z masą. Programowanie buzzera wymaga podstawowej znajomości języka C.
Najważniejsze informacje:- Buzzery służą do generowania dźwięków w projektach elektronicznych
- Istnieją dwa typy: aktywne (prostsze) i pasywne (bardziej elastyczne)
- Typowe napięcie pracy to 4-8V DC, a prąd poniżej 30 mA
- Łatwe w podłączeniu do mikrokontrolerów ATmega
- Znajdują zastosowanie w alarmach, powiadomieniach i interfejsach użytkownika
Rodzaje buzzerów do projektów z ATmega
W świecie projektów opartych na mikrokontrolerach ATmega, buzzery odgrywają kluczową rolę w generowaniu dźwięków. Wyróżniamy dwa główne typy: aktywne i pasywne. Buzzery aktywne to proste urządzenia, które potrzebują jedynie zasilania do wydawania dźwięku. Posiadają wbudowany oscylator, co czyni je idealnymi do prostych zastosowań, takich jak alarmy czy powiadomienia.
Z kolei buzzery pasywne wymagają zewnętrznego sygnału PWM (Pulse Width Modulation) do generowania dźwięków. Choć są nieco bardziej skomplikowane w obsłudze, oferują większą elastyczność. Umożliwiają tworzenie różnorodnych tonów i melodii, co sprawia, że są preferowane w zaawansowanych projektach muzycznych czy interfejsach użytkownika.
- Zalety buzzerów aktywnych: łatwość użycia, niski pobór prądu. Wady: ograniczona kontrola nad dźwiękiem, stała częstotliwość.
- Zalety buzzerów pasywnych: możliwość generowania różnych tonów, lepsza jakość dźwięku. Wady: wymagają dodatkowego programowania, wyższy pobór prądu.
Specyfikacja techniczna buzzerów
Zrozumienie specyfikacji technicznej buzzerów jest kluczowe dla ich efektywnego wykorzystania w projektach z ATmega. Parametry te wpływają na kompatybilność z mikrokontrolerem, jakość dźwięku i zużycie energii. Oto najważniejsze parametry techniczne typowych buzzerów używanych z mikrokontrolerami ATmega:
| Parametr | Wartość | Opis |
| Napięcie robocze | 4-8V DC | Zakres napięcia, przy którym buzzer działa optymalnie |
| Prąd nominalny | <30 mA | Typowe zużycie prądu podczas pracy |
| Częstotliwość rezonansowa | ~2300 Hz | Częstotliwość, przy której buzzer generuje najgłośniejszy dźwięk |
Czytaj więcej: Mobilny internet do laptopa: Połącz się z internetem, gdziekolwiek jesteś!
Podłączanie buzzera do mikrokontrolera ATmega

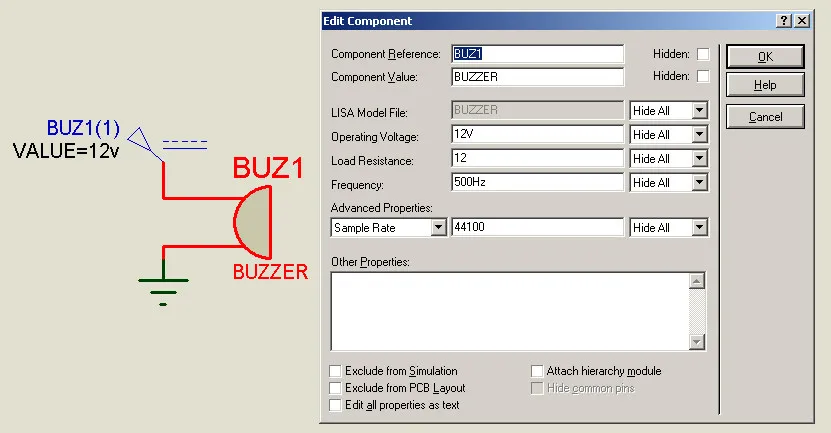

Schemat połączenia
Podłączenie buzzera do mikrokontrolera ATmega jest stosunkowo proste. Zacznij od identyfikacji pinów buzzera - zazwyczaj czerwony przewód to plus, a czarny to minus. Następnie, wybierz odpowiedni pin GPIO na swoim mikrokontrolerze ATmega, najlepiej taki, który obsługuje PWM, jeśli planujesz generować różne tony.
Połącz dodatni pin buzzera z wybranym pinem GPIO mikrokontrolera. Ujemny pin buzzera podłącz do masy (GND) na płytce ATmega. Jeśli używasz buzzera pasywnego, upewnij się, że wybrany pin GPIO obsługuje PWM. W przypadku buzzera aktywnego, każdy pin cyfrowy będzie odpowiedni.
- Pin dodatni buzzera → wybrany pin GPIO ATmega (np. PB0)
- Pin ujemny buzzera → GND na płytce ATmega
- Opcjonalnie: rezystor 100Ω między buzzerem a pinem GPIO dla ochrony
Wskazówki dotyczące bezpiecznego montażu
Bezpieczeństwo jest kluczowe przy montażu buzzera do ATmega. Zawsze sprawdzaj polaryzację przed podłączeniem. Unikaj zwarć, które mogą uszkodzić mikrokontroler. Jeśli to możliwe, użyj podstawki pod układ scalony, co ułatwi ewentualne zmiany. Pamiętaj o ograniczeniu prądu - dodaj rezystor szeregowy, jeśli buzzer wymaga mniej niż 5V.
Programowanie buzzera na platformie ATmega
Podstawy konfiguracji pinów
Konfiguracja pinów jest pierwszym krokiem w programowaniu buzzera ATmega. Musisz ustawić wybrany pin jako wyjście, używając rejestru DDR (Data Direction Register). Dla przykładu, jeśli używasz pinu PB0, ustawisz DDRB |= (1 << PB0).
Następnie, do kontroli stanu pinu (włączony/wyłączony) wykorzystasz rejestr PORT. Ustawienie PORTB |= (1 << PB0) włączy buzzer, a PORTB &= ~(1 << PB0) go wyłączy. Te operacje są fundamentem sterowania buzzerem w projektach ATmega.
Przykładowy kod w języku C
Oto prosty przykład kodu w C, który demonstruje podstawowe użycie buzzera z ATmega. Ten kod generuje przerywaný dźwięk, włączając i wyłączając buzzer w jednosekundowych interwałach.
```c #includeW tym kodzie definiujemy pin buzzera (BUZZER_PIN) jako PB0. Główna pętla programu (while(1)) nieprzerwanie włącza i wyłącza buzzer, tworząc prosty sygnał dźwiękowy.
Funkcja _delay_ms() z biblioteki
Generowanie różnych dźwięków i melodii
Generowanie różnorodnych dźwięków i melodii na buzzerze ATmega wymaga zastosowania techniki modulacji szerokości impulsu (PWM). PWM pozwala na kontrolę częstotliwości dźwięku poprzez szybkie włączanie i wyłączanie buzzera. Mikrokontrolery ATmega oferują sprzętowe wsparcie dla PWM, co znacznie ułatwia ten proces.
Aby stworzyć różne tony, należy manipulować częstotliwością sygnału PWM. Wyższe częstotliwości dają wyższe tony, niższe - niższe tony. Kontrolując czas trwania impulsów PWM, możesz również wpływać na głośność dźwięku. To daje ogromne możliwości w tworzeniu złożonych melodii i efektów dźwiękowych.
Oto przykład prostej funkcji do generowania tonu o określonej częstotliwości na buzzerze ATmega:
```c void playTone(uint16_t frequency, uint16_t duration) { uint32_t period = F_CPU / frequency / 2; uint32_t count = F_CPU / 1000 * duration / 1000; for (uint32_t i = 0; i < count; i++) { PORTB |= (1 << BUZZER_PIN); _delay_loop_2(period); PORTB &= ~(1 << BUZZER_PIN); _delay_loop_2(period); } } ```Zastosowania buzzerów w projektach z ATmega
Buzzery ATmega znajdują szerokie zastosowanie w różnorodnych projektach elektronicznych. Ich uniwersalność i łatwość integracji z mikrokontrolerami ATmega czynią je popularnym wyborem wśród hobbystów i profesjonalistów. Oto kilka przykładów zastosowań:
- Systemy alarmowe i zabezpieczające
- Interaktywne zabawki edukacyjne
- Proste instrumenty muzyczne
- Interfejsy użytkownika w urządzeniach elektronicznych
- Sygnalizatory w projektach IoT
Możliwości wykorzystania buzzerów w projektach ATmega są praktycznie nieograniczone. Od prostych sygnalizatorów po zaawansowane systemy audio, buzzery dodają wartościowy element interakcji dźwiękowej. Ich niewielki rozmiar, niskie zużycie energii i łatwość programowania sprawiają, że są idealnym wyborem dla projektów wymagających prostej komunikacji dźwiękowej.
Optymalizacja zużycia energii przy pracy z buzzerem
Efektywne zarządzanie energią jest kluczowe w projektach z buzzerem ATmega, szczególnie w urządzeniach zasilanych bateryjnie. Podstawową strategią jest minimalizacja czasu aktywności buzzera. Używaj krótkich sygnałów dźwiękowych zamiast ciągłych, gdy to możliwe. Implementuj tryby uśpienia mikrokontrolera między sygnałami dźwiękowymi.
Kolejnym ważnym aspektem jest dobór odpowiedniej częstotliwości PWM. Wyższe częstotliwości mogą być bardziej energochłonne. Eksperymentuj z różnymi częstotliwościami, aby znaleźć optymalny balans między jakością dźwięku a zużyciem energii. Rozważ również użycie niższego napięcia zasilania, jeśli twój buzzer ATmega na to pozwala.
Praktyczne porady: używaj przerwań zamiast aktywnego oczekiwania, implementuj dynamiczne skalowanie częstotliwości CPU, i rozważ użycie dedykowanych timerów sprzętowych do generowania PWM. Te techniki mogą znacząco zredukować zużycie energii w twoim projekcie z ATmega buzzerem.
Rozwiązywanie typowych problemów
Jednym z najczęstszych problemów przy pracy z buzzerem ATmega jest brak dźwięku. Sprawdź połączenia - upewnij się, że buzzer jest prawidłowo podłączony do odpowiedniego pinu i masy. Zweryfikuj też, czy wybrany pin jest poprawnie skonfigurowany jako wyjście w kodzie.
Innym typowym problemem jest niepożądany, ciągły dźwięk. Może to być spowodowane błędem w logice programu lub niewłaściwą konfiguracją PWM. Przejrzyj kod pod kątem nieskończonych pętli lub brakujących instrukcji wyłączenia buzzera. Upewnij się również, że częstotliwość PWM jest odpowiednio ustawiona.
Jeśli dźwięk jest zniekształcony lub zbyt cichy, problem może leżeć w doborze rezystora lub napięcia zasilania. Sprawdź, czy używasz odpowiedniego rezystora ograniczającego prąd i czy napięcie zasilania mieści się w zakresie specyfikacji buzzera ATmega. Pamiętaj też, że niektóre buzzery ATmega mogą wymagać dodatkowego wzmacniacza dla uzyskania lepszej jakości dźwięku.
Klucz do sukcesu w projektach z ATmega buzzerem
Buzzery ATmega to niezwykle wszechstronne komponenty, które mogą znacząco wzbogacić Twoje projekty elektroniczne. Od prostych alarmów po zaawansowane interfejsy dźwiękowe, te małe urządzenia oferują szerokie spektrum możliwości. Kluczem do ich efektywnego wykorzystania jest zrozumienie różnic między typami buzzerów, prawidłowe podłączenie oraz umiejętne programowanie.
Pamiętaj, że optymalizacja zużycia energii i rozwiązywanie typowych problemów to istotne aspekty pracy z buzzerami w projektach ATmega. Eksperymentując z różnymi częstotliwościami i technikami PWM, możesz stworzyć unikalne efekty dźwiękowe, jednocześnie dbając o efektywność energetyczną. Nie bój się wyzwań - każdy problem to okazja do nauki i udoskonalenia swoich umiejętności w dziedzinie mikrokontrolerów.
Niezależnie od tego, czy jesteś początkującym entuzjastą elektroniki, czy doświadczonym programistą, ATmega buzzer oferuje fascynujące możliwości twórcze. Wykorzystaj wiedzę z tego artykułu, aby tworzyć innowacyjne, interaktywne projekty, które nie tylko działają, ale także angażują zmysły poprzez dźwięk. Powodzenia w Twoich przyszłych projektach z ATmega buzzerem!
