LM35 to precyzyjny, analogowy czujnik temperatury. Generuje napięcie wyjściowe proporcjonalne do temperatury - każdy stopień Celsjusza odpowiada zmianie 10 mV. Nie wymaga kalibracji i działa w szerokim zakresie temperatur od -55°C do 150°C. Zasilany napięciem od 4V do 30V, oferuje dokładność ±0,5°C w temperaturze pokojowej.
Ten niewielki układ scalony świetnie sprawdza się zarówno w prostych projektach hobbystycznych, jak i profesjonalnych systemach pomiarowych. Jego niska cena i dostępność sprawiają, że jest popularnym wyborem w projektach Arduino oraz systemach inteligentnego domu.
Najważniejsze informacje:- Liniowa charakterystyka 10 mV/°C
- Wysoka dokładność (±0,5°C przy 25°C)
- Fabryczna kalibracja w stopniach Celsjusza
- Niskie zużycie prądu (poniżej 60 µA)
- Minimalne samonagrzewanie (poniżej 0,1°C)
- Szeroki zakres zastosowań: od prostych projektów po zaawansowane systemy
- Kompatybilność z popularnymi platformami prototypowymi
Czym jest czujnik temperatury LM35?
LM35 to precyzyjny analogowy czujnik temperatury, który automatycznie przetwarza temperaturę na napięcie elektryczne. Sensor temperatury analogowy generuje napięcie wyjściowe proporcjonalne do temperatury - za każdy stopień Celsjusza generuje zmianę 10 mV.
Termometr elektroniczny LM35 nie wymaga dodatkowej kalibracji, dzięki czemu jest gotowy do użycia zaraz po zakupie. Ten przetwornik temperatury charakteryzuje się wysoką precyzją pomiaru, osiągając dokładność ±0,5°C w temperaturze pokojowej.
Specyfikacja techniczna LM35
Sensor pomiarowy temperatury LM35 wyróżnia się imponującymi parametrami technicznymi. Jego wszechstronność i niezawodność sprawiają, że sprawdza się w różnorodnych zastosowaniach.
| Parametr | Wartość |
| Zakres temperatur | -55°C do 150°C |
| Napięcie zasilania | 4V - 30V |
| Dokładność | ±0,5°C (25°C) |
| Prąd drenu | < 60 µA |
| Liniowość wyjścia | 10 mV/°C |
Czytaj więcej: Fake numer telefonu: Jak uniknąć niechcianych połączeń?
Jak podłączyć czujnik LM35?

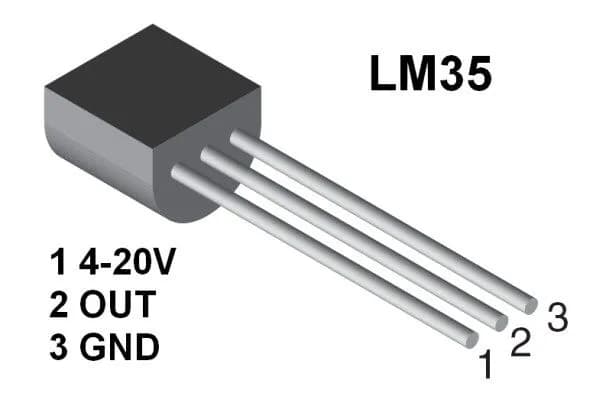

Podłączenie czujnika LM35 rozpoczynamy od identyfikacji jego trzech wyprowadzeń: zasilania, masy i wyjścia. Piny są ułożone w kolejności VCC, VOUT, GND patrząc od lewej strony, gdy płaska część obudowy jest skierowana do przodu.
Zasilanie podłączamy do stabilnego źródła napięcia w zakresie 4-30V. Wyjście czujnika należy połączyć z wejściem analogowym naszego układu pomiarowego.
Masę czujnika temperatury LM35 łączymy z masą układu pomiarowego. Dodatkowo warto zastosować kondensator filtrujący między zasilaniem a masą.
- Płytka prototypowa
- Źródło zasilania 5V
- Przewody połączeniowe
- Kondensator 0.1µF
- Miernik lub mikroprocesor
Najczęstszym błędem przy instalacji jest odwrotne podłączenie zasilania, które może uszkodzić czujnik. Warto też unikać zbyt długich przewodów połączeniowych, które mogą wprowadzać zakłócenia. Przed podłączeniem zasilania zawsze warto dwukrotnie sprawdzić poprawność połączeń.
Podłączenie LM35 do Arduino
Integracja czujnika temperatury Arduino jest wyjątkowo prosta dzięki wbudowanemu przetwornikowi analogowo-cyfrowemu. Pin VCC podłączamy do 5V Arduino, a GND do masy. Wyjście VOUT łączymy z dowolnym pinem analogowym Arduino, najczęściej A0.
W środowisku Arduino IDE musimy odpowiednio skonfigurować odczyt danych analogowych. W kodzie należy zdefiniować stałą określającą numer pinu oraz współczynnik konwersji napięcia na temperaturę.
- Podłącz VCC do +5V Arduino
- Połącz GND z masą Arduino
- Podłącz VOUT do pinu A0
- Zainstaluj bibliotekę do obsługi ADC
- Skonfiguruj parametry odczytu
- Przetestuj działanie układu
Współpraca z Raspberry Pi
Raspberry Pi wymaga dodatkowego przetwornika analogowo-cyfrowego do współpracy z LM35. Najczęściej stosowanym rozwiązaniem jest moduł ADS1115.
Komunikacja odbywa się poprzez magistralę I2C, co wymaga odpowiedniej konfiguracji systemu. Dużą zaletą jest możliwość podłączenia wielu czujników do jednego przetwornika.
W przeciwieństwie do Arduino, Raspberry Pi wymaga dodatkowych bibliotek i konfiguracji systemu. Proces kalibracji jest bardziej złożony ze względu na występowanie dodatkowego przetwornika. Jednak oferuje większe możliwości w zakresie przetwarzania i analizy danych.
Do czego można wykorzystać LM35?
Sensor temperatury analogowy LM35 świetnie sprawdza się w systemach automatyki domowej. Może kontrolować temperaturę w pomieszczeniach i sterować ogrzewaniem.
W przemyśle czujnik LM35 monitoruje temperaturę procesów produkcyjnych. Jego wysoka precyzja pozwala na dokładną kontrolę parametrów.
Hobbyści często wykorzystują ten termometr elektroniczny w projektach meteorologicznych. Dzięki niskiej cenie i prostocie obsługi sprawdza się w amatorskich stacjach pogodowych.
| Zastosowanie | Zalety | Wady |
| Automatyka domowa | Łatwa instalacja | Ograniczony zasięg |
| Przemysł | Wysoka precyzja | Wrażliwość na zakłócenia |
| Stacje pogodowe | Niska cena | Potrzeba osłony |
| Akwarystyka | Wodoodporność | Wymaga kalibracji |
Zalety i ograniczenia czujnika
Czujnik temperatury LM35 wyróżnia się przede wszystkim prostotą obsługi i brakiem konieczności kalibracji. Jego liniowa charakterystyka znacząco ułatwia interpretację wyników. Dodatkowo, niskie zużycie energii sprawia, że świetnie sprawdza się w projektach zasilanych bateryjnie.
Kolejną zaletą jest szeroki zakres temperatur pracy i wysoka dokładność pomiarów. Ten sensor pomiarowy temperatury charakteryzuje się też minimalnym samonagrzewaniem. Dzięki temu wyniki są wiarygodne nawet przy długotrwałych pomiarach.
Głównym ograniczeniem LM35 jest wrażliwość na zakłócenia elektromagnetyczne. Długie przewody połączeniowe mogą wpływać na dokładność pomiarów.
W niektórych zastosowaniach problematyczna może być też konieczność zasilania napięciem stałym. Wymaga to dodatkowego stabilizatora przy zasilaniu bateryjnym.
Kalibracja i konserwacja
Fabryczna kalibracja czujnika temperatury LM35 jest wystarczająca dla większości zastosowań. W razie potrzeby można przeprowadzić dodatkową kalibrację, porównując wskazania z certyfikowanym termometrem.
Proces kalibracji wymaga stabilnych warunków temperatury. Najlepiej przeprowadzać go w temperaturze pokojowej, z dala od przeciągów.
Dla zwiększenia dokładności warto wykonać pomiary w kilku punktach temperatury. Pozwoli to na utworzenie krzywej kalibracji.
Regularna konserwacja polega głównie na utrzymaniu czystości obudowy czujnika. Należy chronić go przed wilgocią i zanieczyszczeniami. Co 6 miesięcy warto sprawdzić poprawność wskazań, porównując je z innym termometrem.
Co warto wiedzieć o czujniku LM35?
LM35 to wszechstronny czujnik temperatury, który dzięki swojej prostocie i precyzji znajduje zastosowanie w wielu projektach elektronicznych. Jego główną zaletą jest liniowa charakterystyka 10mV/°C oraz brak konieczności kalibracji, co znacząco ułatwia implementację w systemach pomiarowych.
Montaż i obsługa sensora temperatury analogowego LM35 nie wymaga specjalistycznej wiedzy. Do poprawnej pracy potrzebuje jedynie stabilnego zasilania (4-30V), a jego kompatybilność z popularnymi platformami jak Arduino czy Raspberry Pi otwiera szerokie możliwości zastosowań - od prostych termometrów po zaawansowane systemy automatyki.
Choć czujnik LM35 ma pewne ograniczenia, takie jak wrażliwość na zakłócenia elektromagnetyczne, jego zalety - wysoka dokładność (±0,5°C), niskie zużycie energii i przystępna cena - czynią go optymalnym wyborem zarówno dla hobbystów, jak i profesjonalistów. Przy odpowiednim montażu i regularnej konserwacji może służyć niezawodnie przez wiele lat.
