Mini USB to popularne złącze komunikacyjne wykorzystywane głównie w urządzeniach przenośnych. To 5-pinowe złącze służy zarówno do przesyłania danych, jak i zasilania. Choć obecnie jest stopniowo wypierane przez nowsze standardy jak USB-C, wciąż można je znaleźć w starszych modelach sprzętu elektronicznego.
Najważniejsze informacje:- Posiada 5 pinów odpowiadających za różne funkcje (zasilanie, dane, uziemienie)
- Zapewnia napięcie 5V do zasilania urządzeń
- Znajduje zastosowanie w aparatach, starszych smartfonach i urządzeniach peryferyjnych
- Jest mniejsze od standardowego USB typu A
- Zostało w większości zastąpione przez Micro USB i USB-C
- Mimo to nadal pozostaje ważnym elementem w elektronice użytkowej

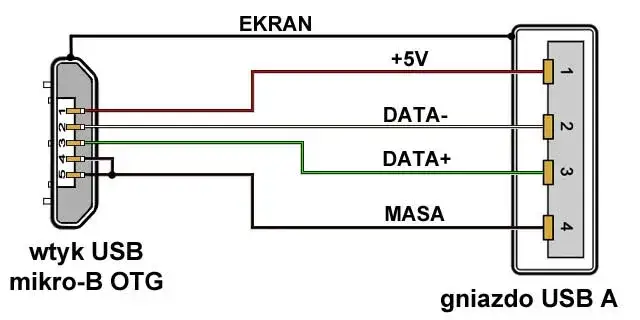

Budowa złącza Mini USB - schemat wyprowadzeń
Mini USB schemat bazuje na 5-pinowej konstrukcji, która zapewnia stabilne połączenie danych i zasilania. Złącze mini usb charakteryzuje się kompaktową budową, co umożliwia jego instalację w urządzeniach przenośnych.
Kolorystyka przewodów w złączu Mini USB
Standardowa kolorystyka przewodów w schemat podłączenia mini usb ułatwia identyfikację poszczególnych pinów. Producenci stosują uniwersalny kod kolorów, choć mogą występować niewielkie różnice między producentami.
- Czerwony - VBUS (Pin 1)
- Biały - D+ (Pin 2)
- Zielony - D- (Pin 3)
- Czarny - GND (Pin 4)
- Brązowy - ID (Pin 5)
W niektórych wariantach możliwe jest zastosowanie alternatywnych kolorów, zawsze jednak zachowując spójną dokumentację techniczną.
Czytaj więcej: Jak rozpoznać, z której sieci komórkowej aktualnie korzystasz?
Parametry elektryczne złącza
Mini USB pinout został zaprojektowany do pracy z określonymi parametrami elektrycznymi. Specyfikacja techniczna określa precyzyjnie wartości napięć i prądów dla każdego pinu.
| Pin | Napięcie | Maksymalny prąd |
| VBUS | 5V ±0.25V | 500mA |
| D+/D- | 3.3V | 50mA |
| GND | 0V | 500mA |
| ID | 3.3V | 10mA |
Bezpieczeństwo użytkowania złącza mini usb wymaga przestrzegania określonych parametrów elektrycznych. Przekroczenie maksymalnych wartości prądowych może prowadzić do uszkodzenia urządzenia. Zawsze należy stosować certyfikowane zasilacze zgodne ze specyfikacją.
Jak poprawnie lutować złącze Mini USB?
Przed rozpoczęciem lutowania należy odpowiednio przygotować powierzchnię i narzędzia. Wymagana jest stacja lutownicza z regulacją temperatury oraz odpowiedniej jakości cyna z topnikiem. Powierzchnie lutowane muszą być oczyszczone i odtłuszczone.
Lutowanie należy rozpocząć od pinów zasilających, następnie przejść do pinów sygnałowych. Każde połączenie wymaga precyzyjnego dozowania cyny i odpowiedniego czasu nagrzewania.
Technika lutowania powinna uwzględniać właściwości termiczne złącza. Zbyt długie nagrzewanie może uszkodzić delikatne elementy plastikowe obudowy.
Po zakończeniu lutowania należy dokładnie sprawdzić wszystkie połączenia pod kątem zwarć. Warto wykorzystać multimetr do weryfikacji ciągłości elektrycznej.
Typowe problemy przy lutowaniu
Podczas lutowania mini usb schemat mogą pojawić się charakterystyczne trudności. Znajomość typowych problemów znacznie ułatwia proces naprawy i montażu.
- Zimne luty - rozwiązanie: zwiększ temperaturę lutownicy i czas nagrzewania
- Zwarcia między pinami - rozwiązanie: użyj plecionki rozlutowniczej i oczyść połączenia
- Uszkodzenie padu - rozwiązanie: zastosuj druciane mostki lub napraw ścieżkę
- Przegrzanie złącza - rozwiązanie: kontroluj czas lutowania i używaj radiatora
- Niedostateczna adhezja - rozwiązanie: dokładnie oczyść powierzchnie przed lutowaniem
Zapobieganie problemom wymaga stosowania odpowiednich narzędzi i technik. Regularna konserwacja sprzętu lutowniczego znacząco wpływa na jakość połączeń.
Prawidłowe podłączanie przewodów
Mini USB podłączenie wymaga zachowania właściwej kolejności montażu. Najpierw podłączamy przewody masy i zasilania, następnie linie danych. Ostatnim etapem jest zabezpieczenie mechaniczne połączenia.
Technika zaciskania przewodów wymaga użycia specjalistycznych szczypiec. Siła zacisku musi być dostosowana do przekroju przewodu.
Właściwe ułożenie przewodów w złączu zapobiega naprężeniom mechanicznym. Należy zachować odpowiedni promień gięcia kabla.
Każde połączenie wymaga dokładnej weryfikacji multimetrem. Test ciągłości elektrycznej powinien objąć wszystkie piny.
Zabezpieczenie połączenia Mini USB
Ochrona mechaniczna złącza mini usb obejmuje zastosowanie koszulki termokurczliwej i dodatkowych elementów usztywniających. Prawidłowe zabezpieczenie znacząco wydłuża żywotność połączenia. Warto zastosować również elementy odciążające, które chronią przed wyrwaniem przewodów.
Zabezpieczenie elektryczne wymaga właściwego ekranowania przewodów. Odpowiednie uziemienie ekranu redukuje zakłócenia elektromagnetyczne. Stosowanie ferrytów na przewodach dodatkowo poprawia odporność na zakłócenia.
Regularna konserwacja obejmuje czyszczenie złącza i sprawdzanie połączeń. Okresowa kontrola stanu mechanicznego pozwala wykryć potencjalne problemy.
Różnice między Mini USB a innymi złączami
Mini USB schemat różni się znacząco od nowszych standardów złączy USB. Porównanie z innymi typami pozwala lepiej zrozumieć specyfikę tego rozwiązania.
Micro USB wykorzystuje mniejszą konstrukcję mechaniczną niż Mini USB. Charakteryzuje się większą trwałością mechaniczną dzięki wzmocnionej konstrukcji. Dodatkowo oferuje lepsze zabezpieczenie przed przypadkowym uszkodzeniem.
USB-C wprowadza symetryczną konstrukcję złącza i zwiększoną liczbę pinów. Oferuje znacznie wyższą przepustowość danych i możliwości zasilania. Zapewnia też większą uniwersalność zastosowań dzięki wsparciu wielu protokołów.
Kompatybilność między różnymi standardami USB wymaga stosowania odpowiednich przejściówek. Należy jednak pamiętać o ograniczeniach w prędkości transferu i możliwościach zasilania przy korzystaniu z adapterów.
Co warto wiedzieć o złączu Mini USB?
Mini USB schemat to podstawa do zrozumienia działania i prawidłowego montażu tego popularnego złącza. Pięciopinowa konstrukcja, choć ustępuje miejsca nowszym standardom, wciąż znajduje zastosowanie w wielu urządzeniach elektronicznych. Właściwe zrozumienie funkcji każdego pinu i standardów kolorystycznych znacząco ułatwia proces montażu i serwisowania.
Proces lutowania i zabezpieczania złącza mini usb wymaga szczególnej uwagi i przestrzegania określonych parametrów technicznych. Kluczowe jest stosowanie odpowiednich narzędzi oraz technik montażu, które zapewnią trwałe i niezawodne połączenie. Znajomość typowych problemów i metod ich rozwiązywania pozwala uniknąć większości trudności podczas instalacji.
Mimo że nowsze standardy jak USB-C oferują więcej możliwości, znajomość mini usb podłączenie pozostaje cenną umiejętnością dla każdego elektronika. Właściwe wykonanie połączeń i ich zabezpieczenie znacząco wpływa na niezawodność i długotrwałość działania urządzenia.
