Przekaźnik to kluczowy element elektroniczny w projektach z Arduino. Działa jak elektryczny przełącznik. Pozwala kontrolować urządzenia o wysokim napięciu przy pomocy niskiego napięcia z Arduino. Główna zasada działania opiera się na elektromagnetyzmie. Prąd płynący przez cewkę wytwarza pole magnetyczne, które steruje stanem przekaźnika.
W praktyce przekaźniki występują w dwóch podstawowych wariantach: normalnie otwartym (NO) i normalnie zamkniętym (NC). Podłączenie przekaźnika do Arduino jest proste i wymaga tylko kilku podstawowych elementów. Ten wszechstronny komponent znajduje zastosowanie w automatyce domowej, systemach alarmowych i wielu projektach DIY.
Najważniejsze informacje:- Przekaźnik umożliwia sterowanie urządzeniami 230V przez Arduino
- Dostępne są dwa typy: normalnie otwarty (NO) i normalnie zamknięty (NC)
- Do podłączenia potrzebne są tylko 3 przewody (IN1, VCC, GND)
- Sterowanie odbywa się przez pojedynczy pin cyfrowy Arduino
- Jest bezpiecznym rozwiązaniem do kontroli większych obciążeń
- Znajduje zastosowanie w projektach automatyki domowej
Czym jest przekaźnik i jak działa?
Arduino przekaźnik to elektroniczny przełącznik sterowany niskim napięciem. Pozwala kontrolować urządzenia zasilane wysokim napięciem za pomocą płytki Arduino. Dzięki elektromagnetycznej cewce, może bezpiecznie przełączać obwody o dużym poborze prądu.

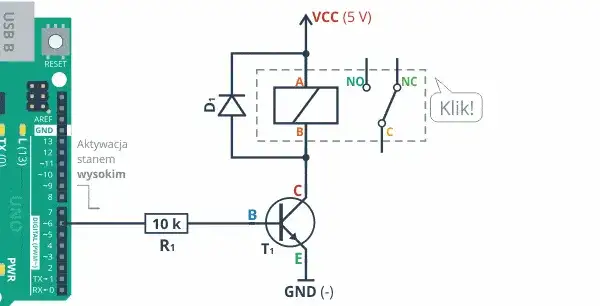

Sercem układu jest cewka elektromagnetyczna generująca pole magnetyczne. To pole przyciąga metalowy styk, który zmienia stan przekaźnika. Moduł przekaźnika relay posiada wbudowane zabezpieczenia chroniące Arduino.
- Automatyka domowa - sterowanie oświetleniem, roletami, ogrzewaniem
- Projekty przemysłowe - kontrola silników i maszyn
- Prototypowanie - testowanie układów wysokonapięciowych
Rodzaje przekaźników do Arduino
Przekaźnik do Arduino Uno występuje w kilku wariantach różniących się parametrami. Najpopularniejsze są moduły jedno- i wielokanałowe z izolacją optyczną. Każdy typ ma swoje zalety i specyficzne zastosowania.
| Rodzaj | Napięcie | Zastosowanie | Cena |
| Jednokanałowy | 250V/10A | Pojedyncze urządzenia | 8-15 zł |
| Dwukanałowy | 250V/10A | Dwa niezależne obwody | 15-25 zł |
| Przekaźnik SSR | 240V/2A | Częste przełączanie | 20-40 zł |
Czytaj więcej: Jak włączyć/wyłączyć SMS Premium w Plusie? Prosty trick dla każdego
Niezbędne komponenty do projektu
Do zbudowania projektu z arduino przekaźnikiem potrzebnych jest kilka podstawowych elementów. Każdy z nich pełni istotną rolę w prawidłowym działaniu układu.
- Płytka Arduino Uno - kontroler sterujący pracą przekaźnika
- Arduino moduł przekaźnika - element wykonawczy (1-4 kanały)
- Przewody połączeniowe - minimum 3 sztuki do podłączenia modułu
- Zasilacz 5V - do zasilania układu Arduino
- Złącza śrubowe - do podłączenia urządzeń wysokonapięciowych
Jak prawidłowo podłączyć przekaźnik do Arduino?
Przed rozpoczęciem montażu przygotuj wszystkie komponenty i narzędzia. Upewnij się, że masz odpowiednie przewody połączeniowe.
Wyłącz zasilanie wszystkich urządzeń przed rozpoczęciem podłączania. Arduino sterowanie przekaźnikiem wymaga zachowania podstawowych zasad bezpieczeństwa.
Podłącz pin VCC modułu do 5V Arduino, GND do masy, a pin IN do wybranego pinu cyfrowego (np. D10). Przewody wysokonapięciowe podłącz do złącz śrubowych przekaźnika zgodnie z oznaczeniami NO/NC.
Konfiguracja pinów Arduino
Prawidłowa konfiguracja pinów jest kluczowa dla działania arduino przekaźnika. Każdy pin ma określoną funkcję i musi być odpowiednio skonfigurowany w kodzie. Połączenia muszą być solidne i zabezpieczone przed przypadkowym rozłączeniem.
| Pin | Funkcja | Połączenie |
| D10 | Sterowanie | IN1 przekaźnika |
| 5V | Zasilanie | VCC przekaźnika |
| GND | Masa | GND przekaźnika |
Programowanie przekaźnika - pierwszy kod
Arduino automatyka przekaźnik wymaga odpowiedniego oprogramowania. Kod sterujący jest prosty i składa się z kilku podstawowych funkcji.
W pierwszej kolejności musimy zdefiniować pin i skonfigurować go jako wyjście. Następnie możemy napisać program sterujący.
```cpp const int relayPin = 10; // Pin sterujący przekaźnikiem void setup() { pinMode(relayPin, OUTPUT); // Konfiguracja pinu jako wyjście } void loop() { digitalWrite(relayPin, HIGH); // Włączenie przekaźnika delay(5000); // Czekaj 5 sekund digitalWrite(relayPin, LOW); // Wyłączenie przekaźnika delay(5000); // Czekaj 5 sekund } ```Ten podstawowy kod włącza i wyłącza przekaźnik co 5 sekund. Program można łatwo dostosować do własnych potrzeb zmieniając czasy opóźnień.
Modyfikacja kodu pod własne potrzeby
Podstawowy kod można rozbudować o dodatkowe funkcjonalności. Możemy dodać obsługę przycisku lub czujnika do sterowania przekaźnikiem.
Arduino sterowanie przekaźnikiem można dostosować do różnych scenariuszy. Program możemy wzbogacić o harmonogram czasowy lub sterowanie przez port szeregowy.
```cpp const int relayPin = 10; // Pin przekaźnika const int buttonPin = 2; // Pin przycisku int buttonState = 0; // Stan przycisku void setup() { pinMode(relayPin, OUTPUT); pinMode(buttonPin, INPUT_PULLUP); } void loop() { buttonState = digitalRead(buttonPin); if (buttonState == LOW) { digitalWrite(relayPin, HIGH); } else { digitalWrite(relayPin, LOW); } } ```Praktyczne projekty z przekaźnikiem
Arduino moduł przekaźnika świetnie sprawdza się w automatyce domowej. Możemy stworzyć system automatycznego nawadniania lub sterowania oświetleniem.
Przekaźnik może kontrolować większe urządzenia, jak pompy czy wentylatory. Oto przykłady realizacji:
- Automatyczne oświetlenie - włączanie światła o określonych porach
- System nawadniania - sterowanie pompą według harmonogramu
- Termostat - kontrola grzejnika w zależności od temperatury
Rozwiązywanie typowych problemów
Podczas pracy z przekaźnikiem do arduino uno mogą pojawić się typowe problemy. Najczęściej wynikają one z nieprawidłowego podłączenia lub konfiguracji.
Warto regularnie sprawdzać połączenia i stan fizyczny komponentów. Problemy programistyczne zwykle można rozwiązać poprzez debugowanie kodu.
- Przekaźnik nie przełącza się - sprawdź połączenia i zasilanie
- Przypadkowe przełączania - dodaj kondensator filtrujący
- Słyszalne brzęczenie - typowe dla przekaźników mechanicznych
- Brak reakcji na kod - zweryfikuj numer pinu w programie
Konserwacja i żywotność przekaźnika
Przekaźniki mechaniczne mają ograniczoną żywotność zależną od częstotliwości przełączania. Typowy moduł przekaźnika relay wytrzymuje od 100 000 do 1 000 000 cykli przełączeń.
Regularna konserwacja obejmuje sprawdzanie połączeń i czyszczenie z kurzu. W warunkach domowych przekaźnik może działać bezawaryjnie przez wiele lat. Warto unikać częstego przełączania dużych obciążeń, co znacząco wydłuża żywotność styków.
Przekaźnik Arduino - praktyczne wskazówki i najważniejsze informacje
Arduino przekaźnik to wszechstronne narzędzie do sterowania urządzeniami wysokonapięciowymi. Jego instalacja wymaga tylko trzech przewodów, a programowanie sprowadza się do kilku linijek kodu. Dzięki modułom dostępnym w różnych wariantach, możemy kontrolować zarówno pojedyncze urządzenia, jak i rozbudowane systemy automatyki.
Bezpieczeństwo jest kluczowe podczas pracy z arduino moduł przekaźnika. Zawsze należy odłączać zasilanie przed wykonaniem połączeń i regularnie sprawdzać stan komponentów. Warto pamiętać o zabezpieczeniach i właściwej izolacji, szczególnie w projektach wykorzystujących napięcie sieciowe.
Praktyczne zastosowania arduino sterowanie przekaźnikiem są niemal nieograniczone - od prostego sterowania oświetleniem po zaawansowane systemy automatyki domowej. Przy odpowiedniej konserwacji i przestrzeganiu zasad bezpieczeństwa, moduł przekaźnika będzie niezawodnie służył w projektach przez długi czas.
