USB OTG (USB On-The-Go) to rewolucyjna technologia dla użytkowników urządzeń mobilnych. Pozwala na bezpośrednie podłączanie różnych akcesoriów USB do smartfonów i tabletów. Działa prosto. Zmienia urządzenie mobilne w hosta USB. Funkcja pojawiła się w 2001 roku. Prawdziwą popularność zyskała dopiero w 2011 roku wraz z Androidem 3.1. Teraz jest standardem w większości nowoczesnych smartfonów.
System działa na zasadzie host-urządzenie. Telefon staje się hostem. Pendrive lub klawiatura działają jako urządzenie peryferyjne. To otwiera mnóstwo możliwości. Nie potrzebujemy już komputera jako pośrednika w wymianie danych.
Najważniejsze informacje:- Umożliwia podłączenie pendrive'ów, klawiatur i myszy do telefonu
- Wymaga specjalnej przejściówki OTG odpowiedniej dla portu w telefonie
- Działa z większością nowoczesnych smartfonów z Androidem
- Pozwala na szybki transfer plików między urządzeniami
- Umożliwia bezpośrednie drukowanie z telefonu
- Może wymagać aktywacji w ustawieniach telefonu
- Znacząco zwiększa funkcjonalność urządzeń mobilnych

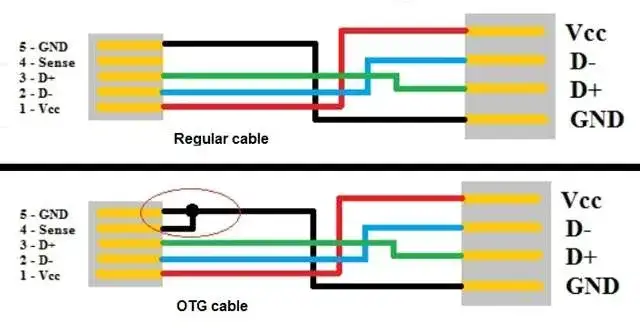

Budowa i elementy schematu USB OTG
Schemat USB OTG składa się z kilku kluczowych elementów pozwalających na dwukierunkową komunikację. Centralnym punktem jest pin ID, który określa rolę urządzenia. Złącze USB OTG zawiera standardowe piny zasilania i danych oraz dodatkowy pin identyfikacyjny.
Standard USB OTG wykorzystuje specjalną konstrukcję portów micro-USB lub USB-C. System rozpoznawania urządzeń bazuje na stanie logicznym pinu ID. Dodatkowe obwody kontrolne zarządzają przepływem prądu i danych.
| Pin | Funkcja | Opis |
|---|---|---|
| 1 | VBUS | Zasilanie 5V |
| 2 | D- | Dane (ujemne) |
| 3 | D+ | Dane (dodatnie) |
| 4 | ID | Identyfikacja roli |
| 5 | GND | Masa |
Rola ID pinu w połączeniu OTG
Pin ID w podłączeniu USB OTG pełni kluczową funkcję przy określaniu ról urządzeń. Jego stan elektryczny determinuje, które urządzenie będzie hostem, a które peryferium. Gdy pin jest uziemiony, urządzenie staje się hostem. Stan wysoki oznacza tryb peryferium.
- ID = GND - tryb hosta (zasilanie włączone)
- ID = FLOAT - tryb peryferium (zasilanie wyłączone)
- ID = PULL-UP - tryb dual-role
- ID = PULL-DOWN - tryb charging downstream port
- ID = RESERVED - zarezerwowane dla przyszłych funkcji
Zasada działania połączenia USB OTG
Schemat USB OTG działa w oparciu o dynamiczną zamianę ról. System automatycznie wykrywa podłączone urządzenia.
Komunikacja rozpoczyna się od negocjacji protokołu. Urządzenia ustalają szybkość transmisji i parametry zasilania.
Po zakończeniu negocjacji rozpoczyna się transfer danych. Host kontroluje przepływ informacji i zarządza zasilaniem.
Protokół HNP (Host Negotiation Protocol) umożliwia dynamiczną zamianę ról. Urządzenia mogą się komunikować dwukierunkowo. Transfer danych odbywa się w paczkach.
Role Host i Device w USB OTG
Host kontroluje komunikację i dostarcza zasilanie. Inicjuje transfer danych i zarządza podłączonymi urządzeniami. Ma możliwość wykrywania i konfigurowania nowych peryferiów.
Device (peryferium) odpowiada na żądania hosta. Nie może samodzielnie inicjować komunikacji. Może jednak zażądać zamiany ról poprzez protokół HNP.
System automatycznie wykrywa role na podstawie stanu pinu ID. Przewód USB OTG zawiera odpowiednie oznaczenia dla prawidłowego podłączenia.
Czytaj więcej: Mont Blanc Zegarki: Elegancja i precyzja na twoim nadgarstku!
Zasilanie w połączeniu USB OTG
Host dostarcza standardowe napięcie 5V. Maksymalny prąd jest ograniczony do 500mA dla zachowania bezpieczeństwa. Urządzenia negocjują parametry zasilania podczas inicjalizacji połączenia.
System posiada zabezpieczenia przeciwprzeciążeniowe. Automatycznie odcina zasilanie przy wykryciu zwarcia. Monitoruje również temperaturę układu.
| Parametr | Wartość minimalna | Wartość maksymalna |
|---|---|---|
| Napięcie | 4.75V | 5.25V |
| Prąd | 8mA | 500mA |
| Moc | 40mW | 2.5W |
Układy zabezpieczające chronią przed przepięciami i przegrzaniem. Monitoring parametrów elektrycznych odbywa się w czasie rzeczywistym.
Kontrola przepływu prądu
Host dynamicznie reguluje dostarczany prąd. System monitoruje pobór energii w czasie rzeczywistym.
Urządzenie peryferyjne zgłasza zapotrzebowanie na energię. Host dostosowuje parametry zasilania do wymagań.
Maksymalny prąd jest ograniczony do 500mA. Przekroczenie tego limitu powoduje automatyczne odcięcie zasilania. System posiada też zabezpieczenie termiczne.
Przesył danych w USB OTG
Transfer odbywa się w trybie half-duplex. Komunikacja jest synchroniczna z potwierdzaniem pakietów.
Dane są przesyłane w paczkach o różnej wielkości. System automatycznie wykrywa i koryguje błędy transmisji.
Protokół obsługuje różne prędkości transmisji. Urządzenia negocjują optymalną szybkość podczas inicjalizacji.
- Low Speed - 1.5 Mbps (klawiatura, mysz)
- Full Speed - 12 Mbps (audio, proste urządzenia)
- High Speed - 480 Mbps (dyski, kamery)
- SuperSpeed - 5 Gbps (USB 3.0)
- SuperSpeed+ - 10 Gbps (USB 3.1)
- USB4 - do 40 Gbps (najnowszy standard)
Implementacja USB OTG w urządzeniach
Standard USB OTG jest szeroko stosowany w smartfonach i tabletach. Większość nowoczesnych urządzeń mobilnych posiada wbudowaną obsługę tej technologii. Producenci implementują różne poziomy funkcjonalności OTG.
Implementacja wymaga odpowiedniego kontrolera USB. Urządzenie musi obsługiwać protokół HNP i SRP. System operacyjny zapewnia sterowniki i interfejs użytkownika.
Kompatybilność zależy od wersji systemu Android lub iOS. Starsze urządzenia mogą mieć ograniczoną funkcjonalność. Niektóre funkcje wymagają dodatkowych sterowników. Wsparcie dla USB OTG różni się między producentami.
Główne ograniczenia dotyczą poboru prądu i szybkości transferu. Nie wszystkie urządzenia obsługują pełną funkcjonalność standardu.
Co warto zapamiętać o USB OTG?
Schemat USB OTG to zaawansowany system komunikacji, który rewolucjonizuje sposób łączenia urządzeń mobilnych. Jego kluczowym elementem jest pin ID, automatycznie określający role urządzeń. Dzięki temu smartfon może działać zarówno jako host, jak i urządzenie peryferyjne.
Najważniejszym aspektem standardu USB OTG jest bezpieczeństwo i kontrola przepływu energii. System automatycznie zabezpiecza urządzenia przed przeciążeniem, ograniczając prąd do 500mA. Wspiera również różne prędkości transmisji - od podstawowych 1.5 Mbps aż do zawrotnych 40 Gbps w USB4.
Przed zakupem kabla USB OTG warto sprawdzić kompatybilność swojego urządzenia. Nie wszystkie smartfony obsługują pełną funkcjonalność tego standardu. Szczególną uwagę należy zwrócić na ograniczenia prądowe i szybkość transferu danych wspieraną przez nasze urządzenie.
