Ultradźwiękowe czujniki poziomu cieczy to zaawansowane urządzenia pomiarowe wykorzystujące fale dźwiękowe do określania poziomu cieczy w zbiornikach. Działają na zasadzie emisji i odbicia fal ultradźwiękowych od powierzchni cieczy. Czas powrotu fali jest przeliczany na wartość poziomu. To bezkontaktowa metoda pomiaru, która nie wpływa na właściwości mierzonego medium.
Czujniki te są szeroko stosowane w przemyśle chemicznym, wodociągach, silosach i zbiornikach paliw. Ich zakres pomiarowy sięga nawet 15 metrów, a temperatura pracy waha się od -40°C do 60°C. Wiele modeli ma stopień ochrony IP68, co zapewnia odporność na wodę i pył.
Kluczowe informacje:- Wykorzystują fale ultradźwiękowe do pomiaru poziomu cieczy
- Metoda bezkontaktowa, nie ingerująca w mierzone medium
- Szeroki zakres zastosowań w różnych gałęziach przemysłu
- Duży zakres pomiarowy i odporność na trudne warunki pracy
- Dostępne różne modele o zróżnicowanych parametrach technicznych

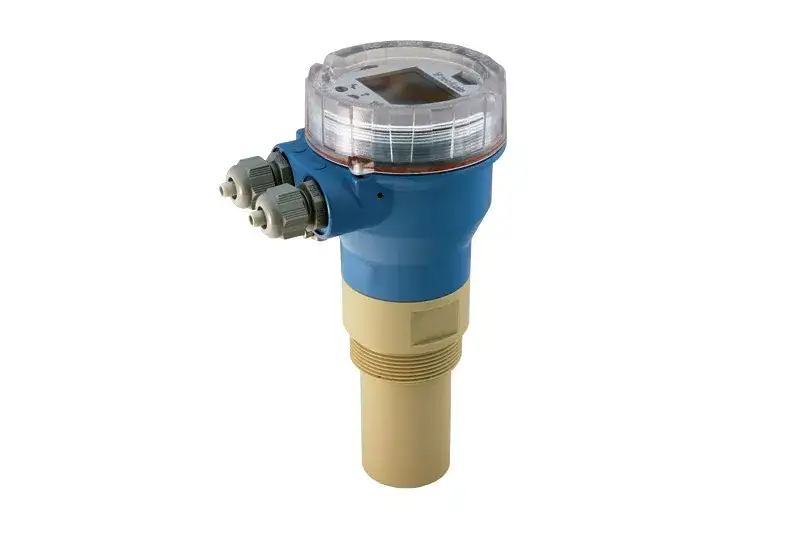

Zasada działania ultradźwiękowego czujnika poziomu cieczy
Ultradźwiękowy czujnik poziomu cieczy to precyzyjne urządzenie pomiarowe. Działa on na zasadzie emisji fal dźwiękowych o wysokiej częstotliwości w kierunku powierzchni cieczy. Fale te, odbijając się od powierzchni, wracają do czujnika.
Czas powrotu fali jest błyskawicznie przeliczany na wartość poziomu cieczy w zbiorniku. To bezkontaktowy czujnik poziomu, co oznacza, że nie ma bezpośredniego kontaktu z mierzonym medium.
Zastosowania w przemyśle
Przemysł chemiczny
Ultradźwiękowy miernik poziomu cieczy jest niezastąpiony w monitorowaniu substancji chemicznych. Pozwala na precyzyjne pomiary bez ryzyka reakcji z agresywnymi związkami.
Gospodarka wodna
W systemach zarządzania wodą, sonda ultradźwiękowa do zbiorników odgrywa kluczową rolę. Umożliwia efektywne monitorowanie poziomu wody w zbiornikach i rezerwuarach, co jest niezbędne dla optymalizacji procesów dystrybucji.
Przemysł spożywczy
Czujnik napełnienia zbiornika znajduje szerokie zastosowanie w silosach i zbiornikach przemysłu spożywczego. Dokładnie mierzy poziom sypkich produktów spożywczych, zapewniając kontrolę nad stanami magazynowymi.
Sektor paliwowy
W sektorze paliwowym, ultradźwiękowy pomiar poziomu jest kluczowy dla monitorowania stanu paliw. Pozwala na precyzyjne określenie ilości paliwa w zbiornikach, co jest niezbędne dla efektywnego zarządzania zapasami.
Czytaj więcej: Symbole elementów elektronicznych: poznaj oznaczenia schematów
Kluczowe parametry techniczne
| Parametr | Typowy zakres | Znaczenie |
|---|---|---|
| Zakres pomiarowy | 0.3-15 m | Określa maksymalną odległość pomiaru |
| Temperatura pracy | -40°C do 60°C | Wpływa na możliwość zastosowania w różnych warunkach |
| Zasilanie | 12-24V DC lub bateria | Decyduje o mobilności i możliwości instalacji |
| Stopień ochrony | IP65-IP68 | Określa odporność na wodę i pył |
Zalety ultradźwiękowych czujników poziomu cieczy
- Bezkontaktowość: eliminuje ryzyko zanieczyszczenia lub uszkodzenia mierzonego medium.
- Wszechstronność: możliwość pomiaru różnych rodzajów cieczy i materiałów sypkich.
- Dokładność: wysoka precyzja pomiaru niezależnie od właściwości medium.
- Łatwość instalacji: nie wymaga skomplikowanego montażu czy kalibracji.
- Długa żywotność: brak ruchomych części przekłada się na wysoką trwałość.
Dzięki tym zaletom, ultradźwiękowe czujniki poziomu cieczy stają się coraz popularniejszym wyborem w wielu gałęziach przemysłu.
Popularne modele na rynku
TS-FT002
Model TS-FT002 to wszechstronny sensor poziomu cieczy o imponującym zakresie pomiarowym do 15 metrów. Zasilany bateryjnie, świetnie sprawdza się w aplikacjach mobilnych. Dzięki szerokiemu zakresowi temperatur pracy, od -40°C do 60°C, jest idealny do zastosowań w trudnych warunkach przemysłowych.
Navis NaviSonic C
Navis NaviSonic C to profesjonalny ultradźwiękowy czujnik poziomu cieczy przeznaczony do zastosowań przemysłowych. Wyposażony w standardowy sygnał wyjściowy 4-20 mA, łatwo integruje się z istniejącymi systemami kontroli. Z zakresem pomiarowym do 10 metrów, sprawdza się w większości standardowych aplikacji przemysłowych.
Sontay LS-UT
Sontay LS-UT to kompaktowy ultradźwiękowy miernik poziomu cieczy o zakresie pomiarowym od 0.4 do 8 metrów. Wyposażony w wyjście 4-20 mA, jest kompatybilny z większością systemów automatyki. Stopień ochrony IP68 gwarantuje niezawodne działanie nawet w najbardziej wymagających środowiskach przemysłowych.
Wyzwania i ograniczenia w użytkowaniu
- Wpływ piany: obecność piany na powierzchni cieczy może zakłócać pomiary.
- Ograniczenia w wysokich temperaturach: ekstremalne temperatury mogą wpływać na dokładność pomiaru.
- Interferencje akustyczne: hałas w otoczeniu może zakłócać pracę czujnika.
- Ograniczenia w pomiarze cieczy o niskiej gęstości: niektóre lekkie ciecze mogą być trudne do zmierzenia.
Aby zminimalizować te ograniczenia, stosuje się zaawansowane algorytmy filtrowania sygnału. Dodatkowo, właściwy dobór czujnika do specyfiki aplikacji może znacząco poprawić jego efektywność.
Wskazówka dotycząca wyboru odpowiedniego czujnika: Przy wyborze ultradźwiękowego czujnika poziomu cieczy, zwróć uwagę na specyfikę swojej aplikacji. Weź pod uwagę zakres pomiarowy, warunki środowiskowe oraz rodzaj mierzonego medium. Nie zapomnij o kompatybilności z istniejącymi systemami kontroli. W razie wątpliwości, skonsultuj się z producentem lub doświadczonym inżynierem.
Przyszłość technologii ultradźwiękowych czujników
Przyszłość ultradźwiękowych czujników poziomu cieczy rysuje się w jasnych barwach. Rozwój technologii zmierza w kierunku zwiększenia dokładności pomiarów i rozszerzenia zakresu zastosowań.
Możemy spodziewać się pojawienia się czujników zdolnych do pracy w jeszcze bardziej ekstremalnych warunkach, np. w ultra-wysokich temperaturach czy przy silnych wibracjach. Technologia ta ma potencjał do rewolucjonizowania procesów w przemyśle 4.0, stając się integralną częścią systemów IoT i Big Data.
Ultradźwiękowe czujniki poziomu cieczy: precyzja i wszechstronność w przemysłowym pomiarze
Ultradźwiękowe czujniki poziomu cieczy to zaawansowane narzędzia pomiarowe, które rewolucjonizują monitoring w różnych gałęziach przemysłu. Dzięki bezkontaktowej metodzie pomiaru, wysokiej precyzji i szerokiemu zakresowi zastosowań, stają się coraz bardziej popularne w sektorach chemicznym, wodnym, spożywczym i paliwowym.
Kluczowe zalety tych urządzeń, takie jak wszechstronność, łatwość instalacji i długa żywotność, sprawiają, że są one atrakcyjnym wyborem dla wielu przedsiębiorstw. Popularne modele, jak TS-FT002, Navis NaviSonic C czy Sontay LS-UT, oferują różnorodne funkcje dostosowane do specyficznych potrzeb przemysłowych.
Mimo pewnych wyzwań, takich jak wpływ piany czy ograniczenia w ekstremalnych temperaturach, ultradźwiękowe mierniki poziomu cieczy nieustannie ewoluują. Przyszłość tej technologii zapowiada się obiecująco, z potencjałem do jeszcze większej integracji z systemami IoT i Big Data, co może przynieść kolejne innowacje w przemyśle 4.0.
