USB-C OTG to technologia umożliwiająca podłączanie różnych urządzeń peryferyjnych do smartfonów i tabletów przez port USB-C. Pozwala na bezpośrednie łączenie akcesoriów takich jak klawiatury, myszy czy pendrive'y bez potrzeby użycia komputera. Funkcja ta znacznie rozszerza możliwości urządzeń mobilnych.
USB OTG wprowadzono w 2001 roku. Od tego czasu stał się powszechny w urządzeniach z Androidem. Działa na zasadzie wykrywania roli hosta lub urządzenia peryferyjnego. W USB-C odbywa się to przez monitorowanie pinów konfiguracyjnych.
Najważniejsze informacje:- USB-C OTG pozwala na podłączanie akcesoriów bezpośrednio do smartfonów i tabletów
- Technologia ta umożliwia urządzeniom mobilnym pełnienie roli hosta lub urządzenia peryferyjnego
- USB OTG jest powszechnie stosowany w nowoczesnych urządzeniach z Androidem
- Złącze USB-C ma 24 piny o różnych funkcjach, w tym zasilanie, masę i piny konfiguracyjne
- Technologia ta znacznie zwiększa wszechstronność urządzeń mobilnych
Czym jest USB-C OTG?
USB-C OTG (On-The-Go) to zaawansowana technologia umożliwiająca bezpośrednie podłączanie różnorodnych urządzeń peryferyjnych do smartfonów i tabletów wyposażonych w port USB-C. Ta innowacyjna funkcja eliminuje potrzebę korzystania z komputera jako pośrednika.
Złącze USB-C OTG charakteryzuje się wszechstronnością i elastycznością. Pozwala urządzeniom mobilnym pełnić rolę zarówno hosta, jak i peryferiów, co znacznie rozszerza ich możliwości. Dzięki temu smartfony i tablety mogą nie tylko odbierać dane, ale także kontrolować podłączone akcesoria. USB-C OTG schemat działania opiera się na dynamicznym wykrywaniu ról urządzeń, co umożliwia płynne przełączanie między funkcjami hosta i peryferiów.
Oto przykłady urządzeń kompatybilnych z USB-C OTG:
- Klawiatury i myszy zewnętrzne
- Pendrive'y i zewnętrzne dyski twarde
- Aparaty fotograficzne i kamery
- Kontrolery do gier
- Czytniki kart pamięci
Zasada działania USB-C OTG
USB-C OTG schemat działania opiera się na inteligentnym systemie rozpoznawania ról urządzeń. Gdy podłączamy akcesorium do smartfona lub tabletu, technologia OTG automatycznie określa, które urządzenie ma pełnić funkcję hosta, a które peryferiów.
Host to urządzenie kontrolujące komunikację i dostarczające zasilanie. Peryferium to podłączane akcesorium, które wykonuje polecenia hosta. W tradycyjnym USB komputery zawsze były hostami, a akcesoria peryferiami.
W przypadku USB-C OTG, proces wykrywania ról jest bardziej zaawansowany. Wykorzystuje on specjalne piny konfiguracyjne CC1 i CC2 w złączu USB-C. Te piny monitorują stan połączenia i umożliwiają dynamiczną zmianę ról między urządzeniami. Dzięki temu smartfon może w jednej chwili być hostem dla pendrive'a, a w następnej peryferium podłączonym do komputera.
Czytaj więcej: Raspberry Pi: Pierwsze Kroki dla Początkujących - Szybki Start
Szczegółowy schemat złącza USB-C
Schemat pinów USB-C jest kluczowy dla zrozumienia funkcjonowania technologii OTG. Złącze USB-C zawiera 24 piny, z których każdy pełni określoną rolę w procesie komunikacji i zasilania.
| Pin | Funkcja | Opis |
|---|---|---|
| A1, B1 | GND | Masa |
| A4, B4 | VBUS | Zasilanie |
| A5 | CC1 | Kanał konfiguracji 1 |
| B5 | CC2 | Kanał konfiguracji 2 |
| A6, B6 | Dp1, Dp2 | Dane USB 2.0 (+) |
| A7, B7 | Dn1, Dn2 | Dane USB 2.0 (-) |
| A2, B2 | TX1+, TX2+ | Transmisja USB 3.0 (+) |
| A3, B3 | TX1-, TX2- | Transmisja USB 3.0 (-) |
| A10, B10 | RX1+, RX2+ | Odbiór USB 3.0 (+) |
| A11, B11 | RX1-, RX2- | Odbiór USB 3.0 (-) |
Piny konfiguracyjne CC1 i CC2 odgrywają kluczową rolę w USB-C konfiguracja CC. Umożliwiają one wykrywanie orientacji złącza, negocjację ról między urządzeniami oraz ustalanie parametrów zasilania. Dzięki nim USB-C OTG schemat działania staje się bardziej elastyczny i efektywny.
Różnice między standardowym USB OTG a USB-C OTG

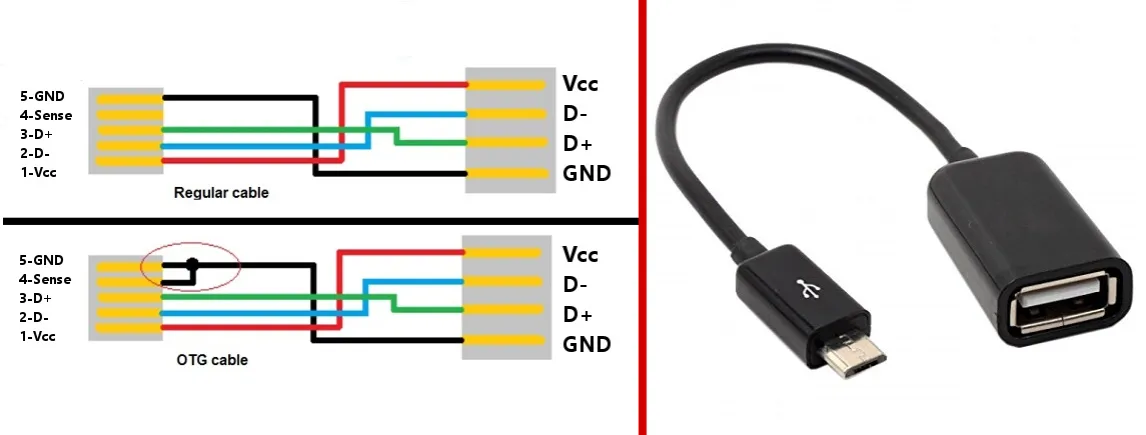

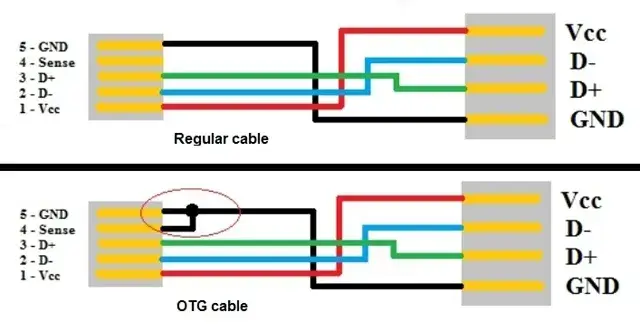

Standardowe USB OTG i USB-C OTG, choć oparte na podobnej koncepcji, różnią się znacząco w implementacji. USB-C OTG oferuje więcej możliwości dzięki zaawansowanej konstrukcji złącza. Standardowe USB OTG wykorzystywało pin ID do określania ról, podczas gdy USB-C używa pinów CC do bardziej złożonej konfiguracji.
Kluczowe różnice to:
- USB-C OTG umożliwia szybszą transmisję danych (do 10 Gbps w USB 3.1)
- Złącze USB-C jest symetryczne, co ułatwia podłączanie urządzeń
- USB-C OTG oferuje lepsze możliwości zarządzania zasilaniem
- Większa elastyczność w dynamicznej zmianie ról urządzeń
USB-C OTG stanowi więc znaczący krok naprzód. Oferuje lepszą wydajność i większą wszechstronność, co czyni go preferowanym wyborem w nowoczesnych urządzeniach mobilnych.
Wykrywanie roli hosta i peryferium w USB-C
Proces wykrywania ról w USB-C host peryferium jest fascynujący. Gdy podłączamy dwa urządzenia, ich kontrolery USB-C rozpoczynają skomplikowany taniec elektroniczny. Piny CC (CC1 i CC2) w obu urządzeniach zmieniają swoje stany, wysyłając i odbierając sygnały.
Kluczową rolę odgrywają tu rezystory pull-up i pull-down. Urządzenie, które ma pełnić rolę hosta, aktywuje rezystor pull-up na jednym z pinów CC. Z kolei peryferium używa rezystora pull-down. Ta subtelna różnica w oporności pozwala urządzeniom na błyskawiczne ustalenie swoich ról.
Wyobraźmy sobie scenariusz: podłączasz pendrive do smartfona. Smartfon, wykrywając podłączenie, aktywuje rezystor pull-up. Pendrive, nie mając własnego zasilania, używa rezystora pull-down. W mgnieniu oka smartfon staje się hostem, a pendrive peryferium, gotowym do udostępnienia swoich danych.
Dynamiczna zmiana ról w USB-C OTG
Magia USB-C OTG tkwi w możliwości dynamicznej zmiany ról. Urządzenia mogą płynnie przechodzić między funkcjami hosta i peryferium, dostosowując się do aktualnych potrzeb użytkownika.
Ta elastyczność otwiera nowe możliwości. Twój smartfon może w jednej chwili kontrolować zewnętrzny dysk, a w następnej stać się urządzeniem pamięci masowej dla komputera. To rewolucjonizuje sposób, w jaki używamy i łączymy nasze urządzenia mobilne.
Wskazówka dotycząca kompatybilności: Nie wszystkie urządzenia z portem USB-C obsługują pełną funkcjonalność OTG. Przed zakupem akcesoriów sprawdź specyfikację swojego smartfona lub tabletu, aby upewnić się, że wspiera on technologię USB-C OTG.
Zastosowania USB-C OTG w urządzeniach mobilnych
USB-C podłączenie akcesoriów otwiera przed użytkownikami smartfonów i tabletów nowe, ekscytujące możliwości. Technologia ta przekształca nasze mobilne urządzenia w prawdziwe centra multimedialne i narzędzia produktywności.
Oto kilka praktycznych zastosowań:
1. Przenośne stanowisko pracy: Podłącz klawiaturę i mysz, zmieniając swój smartfon w mini-komputer.
2. Fotografia mobilna: Importuj zdjęcia bezpośrednio z aparatu cyfrowego do telefonu, omijając potrzebę użycia komputera.
3. Rozszerzona pamięć: Błyskawicznie zwiększ pojemność swojego urządzenia, podłączając zewnętrzny dysk twardy lub pendrive.
4. Gaming mobilny: Ciesz się ulepszoną rozgrywką, używając dedykowanych kontrolerów do gier.
5. Prezentacje biznesowe: Podłącz smartfon bezpośrednio do projektora, eliminując potrzebę noszenia laptopa.
6. Mobilne studio muzyczne: Podłącz interfejsy audio i kontrolery MIDI, tworząc muzykę w podróży.
Technologia USB-C OTG znacząco zwiększa funkcjonalność urządzeń mobilnych. Użytkownicy zyskują niezależność od komputerów stacjonarnych, mogąc wykonywać zaawansowane zadania bezpośrednio na swoich smartfonach czy tabletach.
Techniczne aspekty implementacji USB-C OTG
Implementacja USB-C OTG wymaga specyficznych rozwiązań sprzętowych. Urządzenia muszą być wyposażone w kontroler USB obsługujący tryb OTG oraz odpowiednie układy zarządzania zasilaniem. Kluczowe jest również zapewnienie odpowiedniej wydajności procesora i pamięci, aby obsłużyć różnorodne akcesoria.
USB-C VBUS zasilanie to istotny aspekt technologii OTG. Urządzenie pełniące rolę hosta musi być w stanie dostarczyć odpowiednie napięcie i natężenie prądu do podłączonych akcesoriów. Wymaga to zaawansowanych układów zarządzania energią, które potrafią dynamicznie dostosowywać parametry zasilania.
Od strony programowej, implementacja OTG wymaga odpowiednich sterowników i wsparcia w systemie operacyjnym. Producenci muszą zapewnić kompatybilność z szeroką gamą akcesoriów, co często wiąże się z rozbudowanymi bibliotekami sterowników i regularnym ich aktualizowaniem.
Wyzwania i ograniczenia USB-C OTG
1. Zwiększone zużycie energii: Urządzenie pełniące rolę hosta musi dostarczać zasilanie do akcesoriów, co może szybciej wyczerpywać baterię. Rozwiązanie: Implementacja inteligentnych algorytmów zarządzania energią, automatycznie ograniczających pobór prądu przez akcesoria.
2. Kompatybilność: Nie wszystkie akcesoria USB są w pełni kompatybilne z trybem OTG. Rozwiązanie: Standaryzacja protokołów i rozwój uniwersalnych sterowników, zapewniających szerszą kompatybilność.
3. Ograniczenia w jednoczesnym ładowaniu: Niektóre urządzenia nie pozwalają na jednoczesne ładowanie i korzystanie z funkcji OTG. Rozwiązanie: Projektowanie układów zasilania umożliwiających równoczesne ładowanie i obsługę akcesoriów OTG.
4. Problemy z wydajnością: Obsługa zaawansowanych akcesoriów może obciążać procesor urządzenia mobilnego. Rozwiązanie: Optymalizacja sterowników i wykorzystanie dedykowanych układów do obsługi OTG, odciążających główny procesor.
Przyszłość technologii USB-C OTG
Przyszłość USB-C OTG rysuje się w jasnych barwach. Spodziewamy się dalszego rozwoju w kierunku zwiększonej przepustowości i efektywności energetycznej. Prawdopodobne jest pojawienie się nowych protokołów, które pozwolą na jeszcze bardziej zaawansowaną komunikację między urządzeniami.
Przewidywane udoskonalenia obejmują lepszą integrację z systemami operacyjnymi, co uprości proces wykrywania i konfiguracji urządzeń. Możemy też oczekiwać rozwoju w kierunku bezprzewodowej technologii OTG, łączącej zalety USB-C z wygodą połączeń bezprzewodowych.
USB-C OTG schemat działania będzie ewoluować, adaptując się do rosnących wymagań użytkowników. Ta technologia pozostaje kluczowym elementem ekosystemu urządzeń mobilnych, umożliwiając im pełnienie roli wszechstronnych narzędzi w naszym cyfrowym świecie.
USB-C OTG: Rewolucja w świecie urządzeń mobilnych
USB-C OTG to technologia, która odmienia sposób, w jaki korzystamy z naszych smartfonów i tabletów. Umożliwiając bezpośrednie podłączanie różnorodnych akcesoriów, od klawiatur po zewnętrzne dyski, USB-C OTG przekształca nasze urządzenia mobilne w prawdziwe centra multimedialne i narzędzia produktywności.
Kluczem do zrozumienia potęgi USB-C OTG jest jego elastyczność. Dzięki zaawansowanemu systemowi wykrywania ról, urządzenia mogą płynnie przełączać się między funkcjami hosta i peryferiów, dostosowując się do naszych potrzeb. Ta dynamiczna natura otwiera przed użytkownikami nowe możliwości, czyniąc smartfony i tablety bardziej wszechstronnymi niż kiedykolwiek wcześniej.
Mimo pewnych wyzwań, takich jak zwiększone zużycie energii czy kwestie kompatybilności, przyszłość USB-C OTG zapowiada się obiecująco. Oczekuje się dalszych ulepszeń w zakresie wydajności, efektywności energetycznej i integracji systemowej. USB-C OTG nie jest jedynie dodatkiem do naszych urządzeń - staje się integralną częścią ekosystemu mobilnego, zmieniając sposób, w jaki pracujemy, tworzymy i bawimy się w erze cyfrowej.
