Wycinarka wodna to zaawansowane urządzenie do cięcia różnych materiałów. Wykorzystuje strumień wody pod wysokim ciśnieniem. Jest wszechstronna i precyzyjna. Znajduje zastosowanie w wielu gałęziach przemysłu.

Proces cięcia rozpoczyna się od sprężania wody do bardzo wysokiego ciśnienia. Następnie woda przechodzi przez dyszę, tworząc strumień o ogromnej prędkości. Do trudniejszych materiałów dodaje się ścierniwo. Wycinarka wodna może ciąć metale, szkło, ceramikę i wiele innych materiałów.

Ta technologia ma liczne zalety. Jest dokładna, nie powoduje zmian w strukturze materiału i jest przyjazna dla środowiska. Może ciąć materiały o różnej grubości, a proces jest stosunkowo szybki.

Najważniejsze informacje:
  • Wykorzystuje strumień wody pod ciśnieniem do 6500 barów
  • Może ciąć różnorodne materiały, w tym metale i tworzywa sztuczne
  • Znajduje zastosowanie w przemyśle lotniczym, stoczniowym i motoryzacyjnym
  • Zapewnia wysoką precyzję cięcia - do 0,1 mm
  • Jest ekologiczna - nie emituje spalin ani pyłów
  • Może ciąć materiały o grubości do 460 mm
  • Jest łatwa w obsłudze i może być zintegrowana z oprogramowaniem CNC

Czym jest wycinarka wodna?

Wycinarka wodna, znana również jako waterjet, to zaawansowane urządzenie do precyzyjnego cięcia materiałów za pomocą strumienia wody pod wysokim ciśnieniem. Ta innowacyjna technologia wykorzystuje siłę wody do kształtowania różnorodnych materiałów.

Historia technologii cięcia wodnego sięga lat 30. XX wieku, kiedy to zaczęto eksperymentować z wykorzystaniem wody do cięcia papieru. W latach 70. opracowano pierwsze przemysłowe wycinarki wodne. Od tego czasu technologia ta przeszła znaczącą ewolucję, stając się jedną z najważniejszych metod obróbki materiałów.

Wycinarka wodna znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest niezastąpiona w lotnictwie, gdzie precyzja cięcia jest kluczowa. W przemyśle motoryzacyjnym służy do wycinania skomplikowanych elementów karoserii. Ponadto, obróbka strumieniem wody jest powszechnie stosowana w przemyśle stoczniowym, meblowym i kamieniarskim.

Zasada działania wycinarki wodnej

Wycinarka wodna działa na zasadzie generowania strumienia wody pod ekstremalnie wysokim ciśnieniem. Woda jest pompowana do specjalnej głowicy tnącej, gdzie przechodzi przez maleńką dyszę. To powoduje, że strumień wody osiąga prędkość nawet trzykrotnie większą od prędkości dźwięku.

Kluczową rolę w procesie cięcia odgrywa dysza oraz ścierniwo. Dysza formuje strumień wody, podczas gdy dodane ścierniwo (np. garnet) zwiększa efektywność cięcia, szczególnie w przypadku twardszych materiałów.

  • Pompa wysokociśnieniowa
  • Głowica tnąca z dyszą
  • System podawania ścierniwa
  • Stół roboczy
  • System sterowania CNC

Czytaj więcej: Jaka moc dla Twoich urządzeń? Poradnik wyboru optymalnej mocy

Proces cięcia krok po kroku

  1. Przygotowanie materiału
  2. Ustawienie parametrów cięcia
  3. Generowanie strumienia wody
  4. Dodanie ścierniwa (w przypadku cięcia abrazywnego)
  5. Cięcie materiału
  6. Kontrola jakości

1. Przygotowanie materiału polega na jego dokładnym oczyszczeniu i umieszczeniu na stole roboczym. Materiał musi być stabilnie zamocowany, aby zapewnić precyzję cięcia.

2. Ustawienie parametrów cięcia obejmuje określenie ciśnienia wody, prędkości cięcia oraz ilości ścierniwa. Te parametry są dostosowywane do rodzaju i grubości ciętego materiału.

3. Generowanie strumienia wody rozpoczyna się od pompowania wody do ciśnienia sięgającego nawet 6500 barów. Woda jest następnie kierowana do głowicy tnącej.

4. W przypadku cięcia abrazywnego, do strumienia wody dodawane jest ścierniwo. Mieszanina wody i ścierniwa znacznie zwiększa skuteczność cięcia twardych materiałów.

5. Właściwe cięcie materiału odbywa się poprzez precyzyjne prowadzenie strumienia wody wzdłuż zaprogramowanej ścieżki. Głowica tnąca porusza się zgodnie z instrukcjami systemu CNC.

6. Po zakończeniu cięcia przeprowadzana jest kontrola jakości. Sprawdzana jest dokładność wymiarów i jakość krawędzi ciętego elementu.

Rodzaje wycinarek wodnych

Wycinarka czystowodna wykorzystuje wyłącznie strumień wody do cięcia. Jest idealna do miękkich materiałów, takich jak guma, pianka czy tkaniny. Zapewnia czystą krawędź cięcia i jest szczególnie przydatna w przemyśle spożywczym.

Wycinarka abrazyjna dodaje do strumienia wody drobne cząstki ścierne. Ta metoda umożliwia cięcie twardych materiałów, w tym metali, kamienia i szkła. Jest bardziej wszechstronna, ale może powodować niewielkie strzępienie krawędzi.

Cecha Wycinarka czystowodna Wycinarka abrazyjna
Cięte materiały Miękkie Twarde i miękkie
Precyzja cięcia Bardzo wysoka Wysoka
Szerokość cięcia 0,1-0,5 mm 0,8-2,5 mm
Koszt eksploatacji Niższy Wyższy
Zastosowanie Przemysł spożywczy, tekstylny Przemysł metalowy, kamieniarski

Materiały obrabiane wycinarką wodną

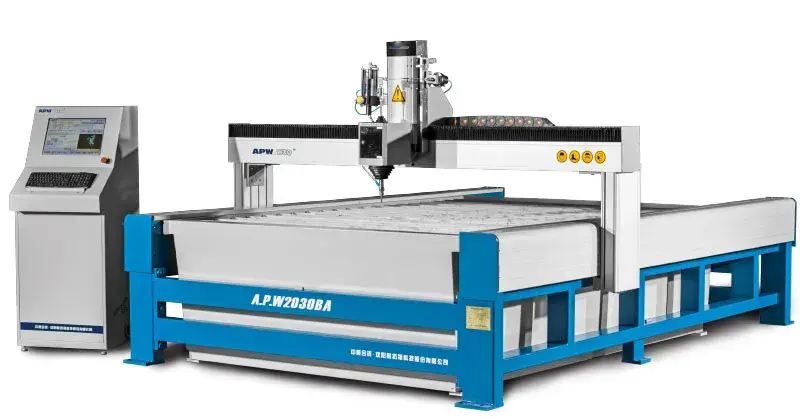

Zdjęcie Wycinarka wodna: rewolucyjna technologia cięcia materiałów
  • Metale (stal, aluminium, tytan)
  • Kamień naturalny i sztuczny
  • Szkło i ceramika
  • Tworzywa sztuczne
  • Kompozyty
  • Guma i elastomery
  • Drewno i materiały drewnopochodne
  • Materiały piankowe
  • Tekstylia
  • Żywność

Cięcie metali wycinarką wodną wymaga zastosowania ścierniwa. Proces ten pozwala na precyzyjne kształtowanie nawet najtwardszych stopów bez wprowadzania naprężeń termicznych. Dzięki temu uzyskuje się elementy o wysokiej jakości krawędzi, gotowe do dalszej obróbki lub montażu.

W przypadku materiałów miękkich, takich jak guma czy tekstylia, cięcie wodą oferuje unikalne korzyści. Strumień wody nie powoduje strzępienia krawędzi, co jest szczególnie ważne w przemyśle odzieżowym. Ponadto, brak generowania ciepła zapobiega topnieniu lub deformacji wrażliwych materiałów.

Grubość ciętych materiałów

Wycinarka wodna może ciąć materiały o imponującej grubości. W przypadku metali, możliwe jest cięcie elementów o grubości do 150 mm. Dla materiałów niemetalicznych, ta wartość wzrasta nawet do 460 mm. To czyni technologię cięcia wodnego niezwykle wszechstronną.

Na możliwą grubość cięcia wpływają rodzaj materiału i jego twardość. Istotne są również parametry maszyny, takie jak ciśnienie wody i ilość używanego ścierniwa.

Zalety technologii cięcia wodą

  • Wysoka precyzja cięcia
  • Brak strefy wpływu ciepła
  • Możliwość cięcia szerokiej gamy materiałów
  • Ekologiczność procesu
  • Brak pyłów i oparów
  • Możliwość cięcia grubych materiałów
  • Minimalne straty materiału
  • Możliwość tworzenia skomplikowanych kształtów

Precyzja cięcia to jedna z kluczowych zalet wycinarki wodnej. Urządzenia te osiągają dokładność rzędu 0,1 mm, co jest niezwykle istotne w branżach wymagających wysokiej precyzji. Ta cecha sprawia, że waterjet jest niezastąpiony w produkcji elementów o skomplikowanych kształtach i wąskich tolerancjach wymiarowych.

Brak strefy wpływu ciepła to unikalna cecha obróbki strumieniem wody. W przeciwieństwie do cięcia laserem czy plazmą, cięcie wodą nie powoduje zmian strukturalnych w materiale. Dzięki temu zachowuje on swoje właściwości mechaniczne i chemiczne.

Wybierając między wycinarką wodną a innymi metodami cięcia, warto rozważyć rodzaj i grubość obrabianego materiału. Cięcie wodą jest idealne do grubych i twardych materiałów oraz gdy kluczowa jest precyzja bez wpływu ciepła. Dla cienkich metali laser może być szybszy, a dla grubszych blach plasma może być bardziej ekonomiczna.

Zastosowania wycinarki wodnej w przemyśle

W przemyśle lotniczym wycinarka wodna jest niezastąpiona. Służy do precyzyjnego cięcia elementów z tytanu i kompozytów węglowych. Dzięki brakowi wpływu ciepła, cięcie wodą nie wpływa na właściwości tych zaawansowanych materiałów, co jest kluczowe dla bezpieczeństwa lotów.

Przemysł motoryzacyjny wykorzystuje wycinarki wodne do produkcji elementów karoserii i wnętrz pojazdów. Technologia ta umożliwia tworzenie skomplikowanych kształtów z różnych materiałów, od metali po kompozyty. Precyzja cięcia przekłada się na idealne dopasowanie części i wysoką jakość końcowego produktu.

Obróbka strumieniem wody znajduje zastosowanie w wielu innych branżach. W przemyśle meblowym służy do cięcia płyt MDF i sklejki. Kamieniarze wykorzystują ją do tworzenia skomplikowanych wzorów w marmurze i granicie. W przemyśle spożywczym cięcie wodą jest stosowane do precyzyjnego krojenia mrożonek i ciast. Technologia ta sprawdza się również w produkcji reklam, gdzie umożliwia tworzenie intrygujących kształtów z różnorodnych materiałów.

Przykłady produktów wykonywanych wycinarką wodną

  • Panele kontrolne statków kosmicznych
  • Artystyczne mozaiki z kamienia
  • Precyzyjne elementy zegarków
  • Spersonalizowane protezy medyczne
  • Skomplikowane części maszyn przemysłowych
  • Unikatowe elementy biżuterii
  • Trójwymiarowe modele architektoniczne

Tworzenie skomplikowanych kształtów za pomocą wycinarki wodnej to prawdziwa sztuka inżynierii. Proces rozpoczyna się od precyzyjnego modelu 3D, który jest następnie przekładany na ścieżkę cięcia. Waterjet może tworzyć zarówno proste cięcia, jak i skomplikowane, trójwymiarowe formy, wykorzystując technikę cięcia pod kątem.

Porównanie wycinarki wodnej z innymi metodami cięcia

Cecha Wycinarka wodna Laser Plazma
Precyzja Bardzo wysoka Wysoka Średnia
Wpływ cieplny Brak Niski Wysoki
Grubość cięcia Do 460 mm Do 25 mm Do 150 mm
Materiały Wszystkie Głównie metale Metale przewodzące
Koszty eksploatacji Średnie Niskie Niskie
Szybkość cięcia Średnia Wysoka Bardzo wysoka

Wycinarka wodna wyróżnia się wszechstronnością i brakiem wpływu cieplnego. Jest niezastąpiona w cięciu grubych materiałów i tworzeniu skomplikowanych kształtów. Cięcie wodą nie powoduje zmian strukturalnych w materiale, co jest kluczowe w przypadku obróbki zaawansowanych stopów czy kompozytów.

Przyszłość technologii cięcia wodą

Trendy rozwojowe w branży wycinarek wodnych skupiają się na zwiększeniu wydajności i precyzji. Producenci pracują nad pompami o jeszcze wyższym ciśnieniu, co pozwoli na szybsze cięcie. Rozwija się również oprogramowanie sterujące, umożliwiające jeszcze bardziej skomplikowane operacje cięcia.

Potencjalne nowe zastosowania techn ologii cięcia wodnego są fascynujące. Przemysł medyczny eksperymentuje z wykorzystaniem wycinarek wodnych do precyzyjnych operacji chirurgicznych. W sektorze recyklingu, cięcie wodą może zrewolucjonizować proces demontażu złożonych urządzeń elektronicznych. Ponadto, obróbka strumieniem wody może znaleźć zastosowanie w mikroinżynierii, umożliwiając tworzenie niezwykle małych i precyzyjnych elementów.

Wycinarka wodna: Przełomowa technologia z szerokim spektrum zastosowań

Wycinarka wodna to niezwykle wszechstronne narzędzie, które zrewolucjonizowało proces cięcia materiałów w wielu gałęziach przemysłu. Dzięki wykorzystaniu strumienia wody pod wysokim ciśnieniem, ta innowacyjna technologia oferuje precyzję, wszechstronność i efektywność niedostępną dla tradycyjnych metod obróbki.

Jedną z kluczowych zalet cięcia wodą jest brak wpływu cieplnego na obrabiany materiał, co czyni tę metodę idealną do pracy z zaawansowanymi materiałami używanymi w przemyśle lotniczym czy motoryzacyjnym. Możliwość cięcia szerokiej gamy materiałów, od miękkich tkanin po twarde metale i kamień, czyni waterjet uniwersalnym rozwiązaniem dla różnorodnych zastosowań przemysłowych.

Patrząc w przyszłość, technologia cięcia wodnego ma ogromny potencjał rozwoju. Od zwiększania wydajności i precyzji po nowe zastosowania w medycynie i mikroinżynierii, wycinarka wodna pozostaje na czele innowacji w dziedzinie obróbki materiałów. Jej zdolność do adaptacji do zmieniających się potrzeb przemysłu zapewnia, że będzie ona odgrywać kluczową rolę w kształtowaniu przyszłości produkcji i inżynierii.

Źródło:

[1]

https://polwelt.pl/oferta/wycinarki-wodne-flow

[2]

https://metikam.pl/wycinarka-wodna-budowa-i-dzialanie-maszyny-do-ciecia-woda/

[3]

https://www.isprzet.pl/pl/blog/ciecie-woda-waterjet.html

Najczęstsze pytania

Wycinarka wodna nie powoduje zmian strukturalnych w materiale, gdyż nie generuje ciepła podczas cięcia. Dzięki temu zachowuje integralność materiału, nie tworzy strefy wpływu ciepła i nie powoduje odkształceń termicznych. Jest to szczególnie ważne przy obróbce metali i materiałów wrażliwych na temperaturę.

Koszty eksploatacji wycinarki wodnej obejmują zużycie wody, energii elektrycznej oraz materiałów ściernych. Głównym wydatkiem jest wymiana dysz i części zużywających się. Mimo to, technologia ta jest często ekonomiczna ze względu na wszechstronność, precyzję i brak konieczności obróbki wykańczającej.

Tak, wycinarka wodna doskonale radzi sobie z cięciem materiałów kompozytowych. Jest szczególnie efektywna w przypadku kompozytów warstwowych, włóknistych i typu sandwich. Strumień wody nie powoduje rozwarstwienia materiału, zapewniając czyste i precyzyjne cięcie bez uszkodzeń struktury kompozytu.

Czas cięcia zależy od grubości i twardości materiału oraz złożoności kształtu. Dla cienkich blach może to być kilka minut, dla grubszych elementów - kilkadziesiąt minut. Wycinarka wodna jest często szybsza od tradycyjnych metod, zwłaszcza przy skomplikowanych kształtach, dzięki eliminacji etapów obróbki wykańczającej.

Wycinarka wodna jest przyjazna dla środowiska. Nie emituje szkodliwych oparów ani pyłów, a woda używana w procesie może być filtrowana i ponownie wykorzystana. Jedynym odpadem jest drobny pył z ciętego materiału, który łatwo oddzielić. Ta technologia znacząco zmniejsza negatywny wpływ na środowisko w porównaniu z innymi metodami cięcia.
