Arduino odbiornik IR: Jak podłączyć i zaprogramować krok po kroku

Odbiornik IR dla Arduino to urządzenie umożliwiające odbiór sygnałów podczerwieni. Pozwala on na komunikację między Arduino a pilotami zdalnego sterowania. Działa głównie na częstotliwości 38 kHz. Odbiornik IR składa się z fotodiody, która zamienia sygnały IR na elektryczne. Po odebraniu, dekoduje sygnał i przesyła go do Arduino.

Podłączenie odbiornika IR do Arduino jest proste. Wymaga połączenia trzech pinów: VCC (5V), GND i OUT (do pinu cyfrowego Arduino). Do obsługi sygnałów IR w projektach Arduino używa się biblioteki IRremote.

• Odbiorniki IR umożliwiają Arduino odbieranie sygnałów z pilotów
• Typowa częstotliwość pracy to 38 kHz
• Podłączenie wymaga tylko trzech pinów
• Biblioteka IRremote ułatwia pracę z sygnałami IR
• Znajdują zastosowanie w zdalnym sterowaniu, automatyce domowej i robotyce

Czym jest odbiornik IR i jak działa?

Odbiornik IR dla Arduino to specjalizowany czujnik umożliwiający odbiór sygnałów podczerwieni. Urządzenie to pozwala na komunikację między płytką Arduino a pilotami zdalnego sterowania, otwierając drzwi do wielu interaktywnych projektów.

Zasada działania modułu IR Arduino opiera się na wykorzystaniu fotodiody. Element ten reaguje na światło podczerwone, zamieniając je na sygnały elektryczne. Następnie wbudowany układ elektroniczny dekoduje te sygnały, przekształcając je w format zrozumiały dla mikrokontrolera Arduino.

Typowa częstotliwość pracy dekodera podczerwieni Arduino to 38 kHz. To standardowa częstotliwość używana przez większość pilotów zdalnego sterowania, co zapewnia szeroką kompatybilność.

Niezbędne komponenty do projektu Arduino z odbiornikiem IR

• Arduino (np. Uno lub Nano) - serce projektu, kontrolujące całość.
• Odbiornik IR (np. TSOP38238) - kluczowy element odbierający sygnały podczerwieni.
• Płytka stykowa - ułatwia szybkie prototypowanie układu.
• Przewody połączeniowe - do wykonania połączeń między komponentami.
• Rezystor 220Ω - chroni diodę LED przed przepaleniem.
• Dioda LED - do wizualnej sygnalizacji odbioru sygnałów.
• Pilot na podczerwień - do testowania i sterowania projektem.

Wybierając odbiornik IR dla Arduino, warto postawić na popularne modele jak TSOP38238 lub VS1838B. Są one łatwo dostępne, niedrogie i kompatybilne z większością projektów Arduino. Upewnij się, że wybrany model działa na częstotliwości 38 kHz dla najlepszej kompatybilności z typowymi pilotami.

Czytaj więcej: Jak sprawdzić GB w Plusie: Kontroluj swoje zużycie danych!

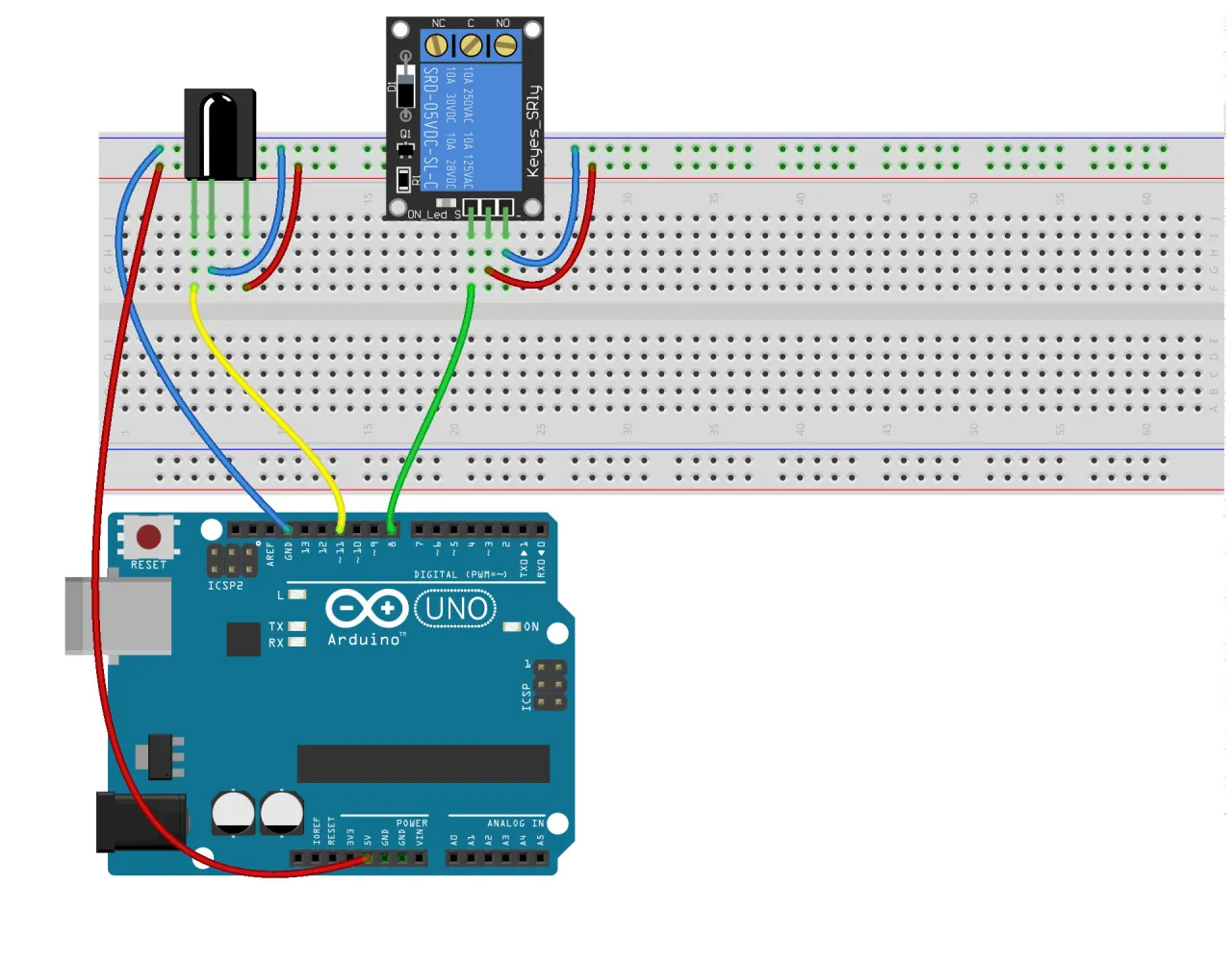

Podłączenie odbiornika IR do płytki Arduino

Oto jak prawidłowo podłączyć czujnik podczerwieni Arduino:

1. Umieść odbiornik IR na płytce stykowej.
2. Połącz pin VCC odbiornika z wyjściem 5V Arduino.
3. Podłącz pin GND odbiornika do pinu GND Arduino.
4. Połącz pin sygnałowy (OUT) odbiornika z pinem cyfrowym Arduino (np. pin 11).
5. Opcjonalnie, podłącz diodę LED (z rezystorem) do innego pinu cyfrowego.

Instalacja biblioteki IRremote

Arduino biblioteka IRremote to kluczowy element w pracy z odbiornikami IR. Upraszcza ona proces dekodowania sygnałów i obsługi różnych protokołów podczerwieni, oszczędzając czas i wysiłek programisty.

Aby zainstalować bibliotekę IRremote:

1. Otwórz Arduino IDE.
2. Przejdź do "Szkic" > "Dołącz bibliotekę" > "Zarządzaj bibliotekami".
3. W pasku wyszukiwania wpisz "IRremote".
4. Znajdź bibliotekę autorstwa Shimona Petera i kliknij "Zainstaluj".
5. Po zakończeniu instalacji, zrestartuj Arduino IDE.

Pamiętaj, aby regularnie aktualizować bibliotekę IRremote. Nowsze wersje mogą oferować lepszą wydajność i kompatybilność z różnymi modelami odbiorników IR.

Podstawowy kod do obsługi odbiornika IR

Oto prosty przykład kodu do obsługi odbiornika IR dla Arduino:

#include

const int RECV_PIN = 11;
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn(); // Włącz odbiornik
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.println(results.value, HEX);
    irrecv.resume(); // Przygotuj odbiornik na kolejny sygnał
  }
}

Ten kod inicjalizuje odbiornik IR na pinie 11. W głównej pętli sprawdza, czy odebrano sygnał. Jeśli tak, wyświetla jego wartość w formacie szesnastkowym przez port szeregowy.

Kluczowe elementy to:

• IRrecv irrecv(RECV_PIN); - tworzy obiekt odbiornika IR.
• irrecv.enableIRIn(); - aktywuje odbiornik w funkcji setup().
• irrecv.decode(&results) - sprawdza, czy odebrano nowy sygnał.
• irrecv.resume(); - przygotowuje odbiornik na kolejny sygnał.

Testowanie działania odbiornika IR

Aby przetestować działanie odbiornika IR dla Arduino:

1. Wgraj powyższy kod do Arduino.
2. Otwórz Monitor Szeregowy (ustawienia: 9600 baud).
3. Skieruj pilot na odbiornik IR i naciśnij dowolny przycisk.
4. Obserwuj kody pojawiające się w Monitorze Szeregowym.

Powinieneś zobaczyć różne kody szesnastkowe dla każdego przycisku pilota. Te unikalne kody możesz później wykorzystać do sterowania konkretnymi funkcjami w swoim projekcie.

Typowe zastosowania odbiornika IR z Arduino

• Sterowanie Arduino pilotem - kontrolowanie różnych urządzeń domowych, jak oświetlenie czy wentylatory.
• Systemy alarmowe - wykrywanie ruchu za pomocą czujników IR.
• Automatyzacja domu - tworzenie inteligentnych systemów sterowania.
• Roboty zdalnie sterowane - budowa robotów reagujących na komendy z pilota.
• Interaktywne instalacje artystyczne - tworzenie dzieł sztuki reagujących na ruch lub pilota.
• Gry i zabawki - projektowanie interaktywnych zabawek sterowanych pilotem.

Rozwiązywanie problemów z odbiornikiem IR

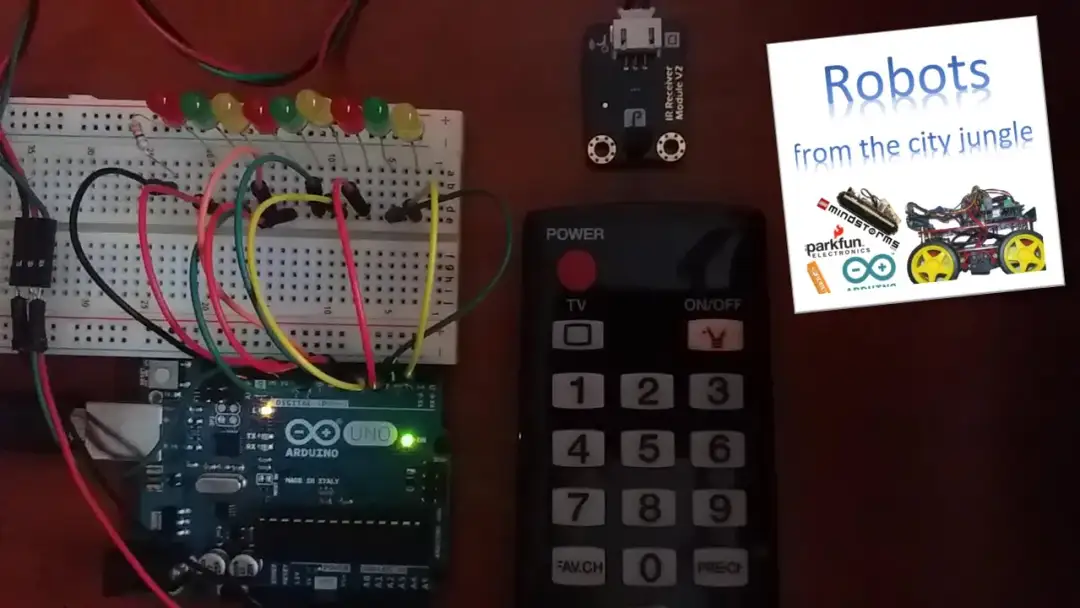

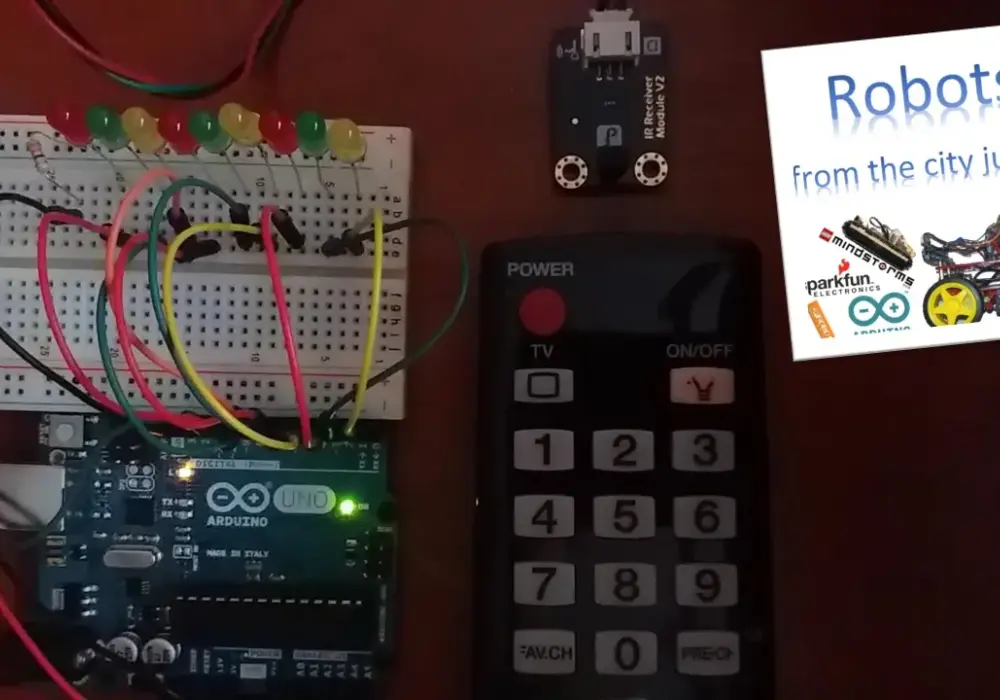

Projekt praktyczny: Zdalne sterowanie diodą LED

Celem tego projektu jest stworzenie prostego układu, gdzie dioda LED będzie włączana i wyłączana za pomocą pilota IR. To świetny sposób na praktyczne zastosowanie komunikacji IR Arduino.

Dodatkowe komponenty:

• Dioda LED
• Rezystor 220Ω
• Dodatkowe przewody połączeniowe

Rozszerzony kod:

#include

const int RECV_PIN = 11;
const int LED_PIN = 13;
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup() {
  Serial.begin(9600);
  irrecv.enableIRIn();
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.println(results.value, HEX);

    if (results.value == 0xFF30CF) { // Kod dla przycisku "1" (może się różnić)
      digitalWrite(LED_PIN, HIGH);
    } else if (results.value == 0xFF18E7) { // Kod dla przycisku "2"
      digitalWrite(LED_PIN, LOW);
    }

    irrecv.resume();
  }
}

Instrukcja montażu i uruchomienia:

1. Podłącz odbiornik IR zgodnie z wcześniejszymi instrukcjami.
2. Dodaj diodę LED do pinu 13 (z rezystorem do GND).
3. Wgraj powyższy kod do Arduino.
4. Skieruj pilot na odbiornik i naciśnij "1" aby włączyć LED, "2" aby wyłączyć.
5. Dostosuj kody przycisków w kodzie do swojego pilota, obserwując wartości w Monitorze Szeregowym.

Zaawansowane techniki pracy z odbiornikiem IR

Dekodowanie protokołów IR to klucz do zaawansowanej komunikacji IR Arduino. Biblioteka IRremote obsługuje wiele popularnych protokołów, takich jak NEC, Sony, RC5 i RC6. Możesz wykorzystać funkcję results.decode_type do identyfikacji protokołu, co pozwala na bardziej precyzyjną obsługę różnych pilotów.

Oszczędzanie energii w projektach z odbiornikiem IR:

• Używaj przerwań zamiast ciągłego sprawdzania w pętli loop().
• Rozważ użycie trybu uśpienia Arduino między odczytami sygnałów.
• Optymalizuj kod, unikając niepotrzebnych operacji.

Obsługa wielu odbiorników IR jest możliwa poprzez wykorzystanie różnych pinów cyfrowych i tworzenie osobnych obiektów IRrecv. Wymaga to jednak starannego zarządzania zasobami i może zwiększyć złożoność kodu. Warto rozważyć tę opcję w zaawansowanych projektach automatyki domowej lub systemach multi-room.

Klucz do interaktywnych projektów Arduino: Pełne wykorzystanie odbiornika IR

Odbiornik IR dla Arduino otwiera fascynujący świat możliwości dla entuzjastów elektroniki. Od prostego sterowania diodą LED po zaawansowane systemy automatyki domowej - ten niewielki komponent pozwala na tworzenie intuicyjnych, zdalnie sterowanych projektów.

Kluczem do sukcesu jest zrozumienie podstaw działania odbiornika IR, prawidłowe podłączenie go do płytki Arduino oraz umiejętne wykorzystanie biblioteki IRremote. Dzięki temu możesz dekodować sygnały z różnych pilotów, tworzyć własne systemy sterowania i rozwijać kreatywne projekty interaktywne.

Pamiętaj, że praca z modułem IR Arduino to nie tylko programowanie - to również optymalizacja energetyczna, rozwiązywanie problemów i ciągłe eksperymentowanie. Każdy projekt to okazja do nauki i doskonalenia umiejętności. Wykorzystaj zdobytą wiedzę, aby tworzyć coraz bardziej zaawansowane układy, łącząc komunikację IR Arduino z innymi technologiami i czujnikami.
