Czujniki temperatury 1-Wire to nowoczesne urządzenia pomiarowe wykorzystywane do precyzyjnego pomiaru temperatury. Działają w oparciu o komunikację szeregową. Ich wyjątkową cechą jest możliwość podłączenia wielu czujników do jednego przewodu. Znacząco upraszcza to instalację w miejscach, gdzie liczy się oszczędność przestrzeni.
Dzięki szerokiemu zakresowi pomiarowemu od -55°C do +125°C oraz wysokiej dokładności ±0,5°C, znajdują zastosowanie zarówno w domowych, jak i przemysłowych systemach kontroli temperatury. Najpopularniejszym modelem jest DS18B20, który wyróżnia się prostotą montażu i niezawodnością działania.
Najważniejsze informacje:- Możliwość podłączenia wielu czujników do jednego przewodu
- Wysoka dokładność pomiaru w standardowych warunkach (±0,5°C)
- Szeroki zakres zasilania (3,0V - 5,5V)
- Łatwa integracja z popularnymi platformami (Arduino, Raspberry Pi)
- Dostępność w różnych wersjach obudowy (TO92, IP68)
- Wszechstronne zastosowanie - od automatyki domowej po systemy przemysłowe
Wymagane komponenty do projektu z DS18B20
Czujnik temperatury 1-Wire wymaga kilku podstawowych elementów do prawidłowego działania. Czujnik DS18B20 jest sercem systemu pomiarowego. Do jego obsługi potrzebujemy płytki Arduino oraz kilku dodatkowych komponentów.
- Arduino Uno/Nano/Mega - płytka mikrokontrolera służąca do obsługi czujnika
- Dallas 1-wire termometr DS18B20 - dostępny w wersji wodoodpornej lub standardowej
- Rezystor podciągający 4.7kΩ - niezbędny do prawidłowej komunikacji z czujnikiem
- Przewody połączeniowe - minimum 3 sztuki do podłączenia zasilania i danych
- Płytka stykowa - ułatwia prototypowanie i testowanie układu
Jak podłączyć czujnik DS18B20 do Arduino?
Przygotowanie sprzętu rozpoczynamy od identyfikacji pinów czujnika temperatury Dallas DS18B20. Czujnik posiada trzy wyprowadzenia: zasilanie (VDD), masę (GND) oraz linię danych (DQ).
Przed montażem sprawdzamy oznaczenia na obudowie sensora temperatury OneWire. Układamy komponenty na płytce stykowej zgodnie ze schematem.
Rezystor podciągający 4.7kΩ łączy linię danych (DQ) z linią zasilania (VDD). Jest to kluczowy element zapewniający stabilną komunikację w magistrali 1-Wire. Bez niego odczyty mogą być nieprawidłowe.

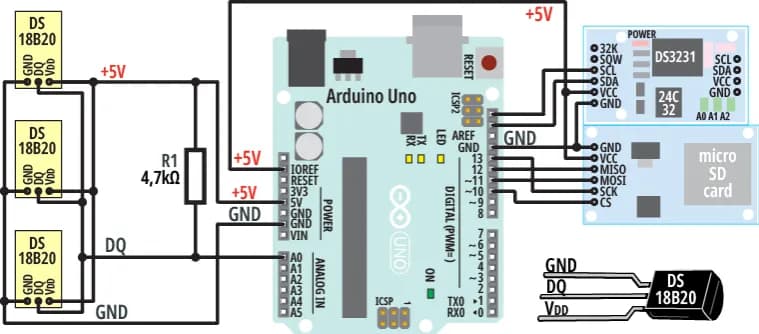

Schemat połączeń krok po kroku
Podłączenie modułu pomiaru temperatury 1-wire wykonujemy według ściśle określonego schematu. Precyzyjne połączenie wszystkich elementów gwarantuje poprawne działanie układu.
| Pin DS18B20 | Połączenie Arduino |
| VDD (czerwony) | 5V |
| GND (czarny) | GND |
| DQ (żółty) | Pin cyfrowy D2 |
Po wykonaniu połączeń sprawdzamy wizualnie poprawność montażu. Upewniamy się, że wszystkie przewody są stabilnie zamocowane w płytce stykowej.
Czytaj więcej: Wzór na r: Klucz do obliczania promienia okręgu i sfery
Instalacja biblioteki OneWire i DallasTemperature
Do obsługi czujnika temperatury 1-Wire potrzebujemy dwóch kluczowych bibliotek. OneWire zapewnia podstawową komunikację z magistralą, natomiast DallasTemperature ułatwia obsługę samego czujnika.
Termometr cyfrowy 1-wire wymaga prawidłowej konfiguracji środowiska programistycznego. Biblioteki instalujemy bezpośrednio z menedżera Arduino IDE.
- Otwórz Arduino IDE
- Wybierz "Szkic" > "Dołącz bibliotekę" > "Zarządzaj bibliotekami"
- Wyszukaj "OneWire"
- Zainstaluj bibliotekę OneWire
- Wyszukaj "DallasTemperature"
- Zainstaluj bibliotekę DallasTemperature
Poprawność instalacji sprawdzamy poprzez skompilowanie przykładowego szkicu. System nie powinien zgłaszać błędów związanych z bibliotekami.
Przykładowy program do odczytu temperatury
Program do obsługi czujnika DS18B20 składa się z trzech głównych części. Inicjalizacja bibliotek i zmiennych rozpoczyna kod. Setup konfiguruje komunikację, a pętla główna wykonuje pomiary.
Biblioteka DallasTemperature znacząco upraszcza proces odczytu temperatury. Pojedyncze wywołanie funkcji requestTemperatures() inicjuje pomiar na wszystkich podłączonych czujnikach.
Otrzymane dane są automatycznie konwertowane na stopnie Celsjusza. Możemy też łatwo zmienić format na stopnie Fahrenheita.
Konfiguracja parametrów czujnika
Czujnik temperatury Dallas DS18B20 oferuje możliwość konfiguracji rozdzielczości pomiarowej. Domyślnie pracuje z rozdzielczością 12-bitową, co daje dokładność 0.0625°C. Możemy ją zmniejszyć do 9 bitów, skracając czas konwersji.
Czas konwersji temperatury zależy od wybranej rozdzielczości. Przy 12 bitach wynosi 750ms, przy 9 bitach spada do 93.75ms. Należy to uwzględnić w głównej pętli programu.
Częstotliwość odczytów powinna być dostosowana do aplikacji. Dla większości zastosowań pomiar co 1-2 sekundy jest wystarczający.
Diagnostyka i rozwiązywanie problemów
Problemy z czujnikiem temperatury 1-Wire najczęściej wynikają z nieprawidłowego podłączenia. Brak rezystora podciągającego to druga najczęstsza przyczyna awarii.
Błędy komunikacji mogą też wynikać z zakłóceń elektrycznych. Długie przewody lub źródła zakłóceń w pobliżu magistrali 1-Wire mogą wpływać na jakość pomiarów.
| Problem | Rozwiązanie |
| Brak odczytów | Sprawdź połączenia i rezystor |
| Niestabilne pomiary | Skróć przewody, dodaj kondensator |
| Błędne wartości | Weryfikacja adresu czujnika |
| Długi czas odpowiedzi | Zmniejsz rozdzielczość |
| Przeskakujące wartości | Sprawdź jakość zasilania |
System zabezpieczeń czujnika DS18B20 chroni go przed odwrotną polaryzacją. Wbudowany watchdog resetuje urządzenie w przypadku zawieszenia. Dodatkowo, CRC zapewnia integralność przesyłanych danych.
Weryfikacja poprawności pomiarów
Dokładność czujnika temperatury 1-Wire weryfikujemy poprzez porównanie wskazań z certyfikowanym termometrem wzorcowym. Pomiary wykonujemy w kilku różnych temperaturach z zakresu roboczego.
Termometr cyfrowy 1-wire powinien wykazywać stabilne odczyty w warunkach stałej temperatury. Obserwujemy wskazania przez minimum 10 minut, notując ewentualne odchylenia.
Dla zastosowań przemysłowych weryfikację przeprowadzamy w komorze klimatycznej. W warunkach domowych wystarczy porównanie z innym dokładnym termometrem.
Kalibrację czujnika temperatury Dallas DS18B20 wykonujemy poprzez programowe wprowadzenie współczynników korekcyjnych. W większości przypadków nie jest ona konieczna ze względu na fabryczną kalibrację czujnika.
Przykłady zastosowań praktycznych
Sensor temperatury OneWire świetnie sprawdza się w domowym systemie ogrzewania. Montując czujniki w różnych pomieszczeniach, możemy precyzyjnie kontrolować temperaturę w każdym z nich. System automatycznie reguluje pracę grzejników, optymalizując zużycie energii.
W akwarystyce czujnik temperatury 1-Wire w wersji wodoodpornej monitoruje temperaturę wody. Programowalne alarmy ostrzegają o przekroczeniu bezpiecznych wartości. Dodatkową zaletą jest możliwość rejestracji danych do późniejszej analizy.
Moduł pomiaru temperatury 1-wire znajduje zastosowanie w procesach fermentacji. System kontroluje temperaturę brzeczki podczas produkcji piwa domowego. Automatyczne sterowanie chłodzeniem zapewnia optymalne warunki dla rozwoju drożdży.
Podstawowy projekt można rozbudować o wyświetlacz LCD i moduł Wi-Fi. Umożliwi to zdalne monitorowanie temperatury przez aplikację mobilną.
Co musisz wiedzieć o czujniku DS18B20?
Czujnik temperatury 1-Wire DS18B20 to wszechstronne urządzenie, które z powodzeniem wykorzystasz w projektach domowych i przemysłowych. Jego instalacja wymaga tylko kilku podstawowych komponentów, a programowanie jest intuicyjne dzięki dostępnym bibliotekom Arduino.
Kluczem do sukcesu jest prawidłowe podłączenie sensora temperatury OneWire, ze szczególnym uwzględnieniem rezystora podciągającego 4.7kΩ. Dokładność pomiarów na poziomie ±0.5°C w zakresie od -10°C do +85°C sprawia, że termometr cyfrowy 1-wire sprawdza się w większości zastosowań domowych i półprofesjonalnych.
Dzięki możliwości podłączenia wielu czujników DS18B20 do jednej linii danych, możesz łatwo rozbudować system o dodatkowe punkty pomiarowe. Pamiętaj tylko o regularnej weryfikacji pomiarów i właściwej diagnostyce w przypadku problemów - to zagwarantuje niezawodne działanie twojego projektu przez długi czas.
