1-Wire to technologia komunikacyjna, która pozwala na podłączenie wielu urządzeń do jednego przewodu. Upraszcza to instalację i zmniejsza ilość potrzebnych kabli. Każde urządzenie 1-Wire ma unikalny adres. Dzięki temu można podłączyć wiele czujników równolegle do tej samej magistrali.
Najpopularniejsze czujniki 1-Wire to DS18B20 (do pomiaru temperatury) i TSH202 (do pomiaru temperatury i wilgotności). Technologia ta jest ceniona za oszczędność kabli, prostą instalację i elastyczność. Znajduje zastosowanie w automatyce przemysłowej, systemach klimatyzacji i inteligentnych budynkach.
Najważniejsze informacje:- 1-Wire umożliwia podłączenie wielu urządzeń do jednego przewodu
- Każde urządzenie ma unikalny adres
- Popularne czujniki to DS18B20 (temperatura) i TSH202 (temperatura i wilgotność)
- Główne zalety: oszczędność kabli, prosta instalacja, elastyczność
- Zastosowania: automatyka, klimatyzacja, inteligentne budynki
- Możliwość wydłużenia magistrali do 1200 metrów
Czym jest technologia 1-Wire?
1-Wire czujniki to urządzenia wykorzystujące technologię komunikacji szeregowej, umożliwiającą przesyłanie danych i zasilanie przez jeden przewód. Interfejs 1-Wire został opracowany przez firmę Dallas Semiconductor (obecnie część Maxim Integrated).

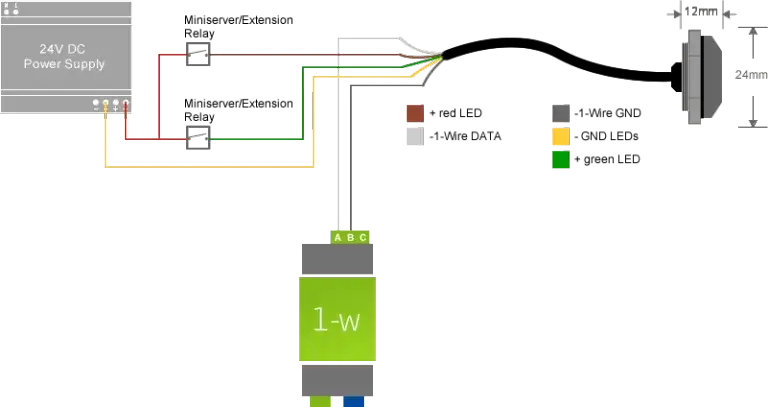

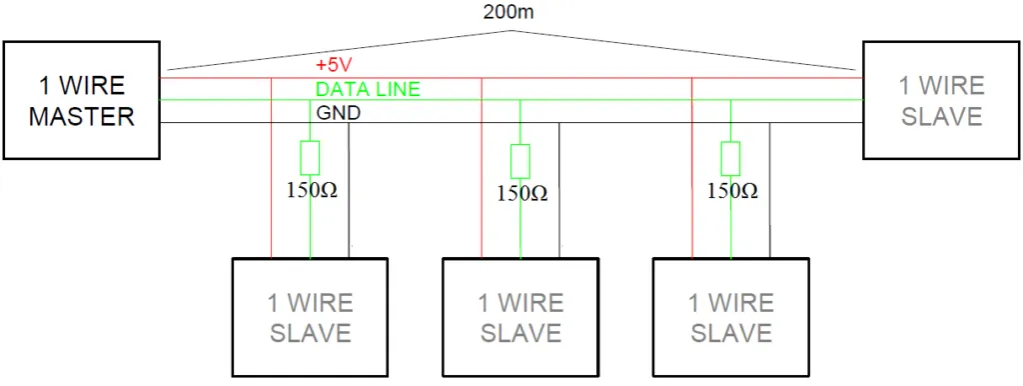

Magistrala 1-Wire działa na zasadzie komunikacji master-slave. Urządzenie nadrzędne (master) inicjuje i kontroluje komunikację, podczas gdy urządzenia podrzędne (slave) odpowiadają na polecenia. Każde urządzenie na magistrali posiada unikalny 64-bitowy adres, co umożliwia precyzyjną identyfikację. Transmisja danych odbywa się w obu kierunkach, ale zawsze jest inicjowana przez mastera.
Technologia 1-Wire wyróżnia się możliwością podłączenia wielu urządzeń do jednej linii danych. Dzięki temu znacznie upraszcza się okablowanie i redukuje koszty instalacji.
Rodzaje czujników 1-Wire
Czujnik temperatury DS18B20
Czujniki temperatury DS18B20 to jedne z najpopularniejszych 1-Wire sensorów. Znajdują zastosowanie w systemach monitorowania temperatury, od prostych termometrów po zaawansowane systemy HVAC.
- Zakres pomiaru: -55°C do +125°C
- Zasilanie: 3,0 – 5,5 V (możliwość zasilania przez szynę danych)
- Rozdzielczość: od 9 do 12 bitów
- Unikalny kod adresowy umożliwiający identyfikację wielu czujników na jednej magistrali
Czujnik temperatury i wilgotności TSH202
Czujniki wilgotności 1-Wire, takie jak TSH202, oferują kompleksowe rozwiązanie do monitorowania warunków środowiskowych. Są często wykorzystywane w systemach klimatyzacji i serwerowniach, gdzie precyzyjne pomiary obu parametrów są kluczowe.
- Pomiar temperatury i wilgotności względnej
- Kompatybilność z systemami zarządzania budynkiem
- Wysoka dokładność pomiarów
Czytaj więcej: Jak łatwo obliczyć pobór prądu w amperach - praktyczny poradnik
Zalety stosowania czujników 1-Wire
Oszczędność kabli to jedna z głównych zalet 1-Wire czujników. Dzięki możliwości podłączenia wielu urządzeń do jednego przewodu, znacznie redukuje się ilość potrzebnego okablowania.
Prosta instalacja to kolejny atut. Sensory 1-Wire często mogą być zasilane bezpośrednio z linii danych, co eliminuje potrzebę dodatkowego zasilania.
Elastyczność systemu jest nie do przecenienia. Dodawanie nowych czujników 1-Wire do istniejącej sieci jest proste i nie wymaga skomplikowanej konfiguracji.
Długość magistrali to imponująca cecha technologii 1-Wire. Przy użyciu odpowiednich modułów, takich jak ADA-401WP, można osiągnąć odległości do 1200 metrów między urządzeniami.
- Do precyzyjnych pomiarów temperatury wybierz DS18B20
- Dla kompleksowego monitoringu wilgotności i temperatury postaw na TSH202
- W przypadku długich instalacji, rozważ użycie wzmacniaczy sygnału
- Dla systemów wymagających częstych odczytów, wybierz czujniki o wyższej rozdzielczości
Zastosowania czujników 1-Wire w przemyśle
Automatyka przemysłowa
W monitorowaniu procesów produkcyjnych 1-Wire sensory są niezastąpione. Umożliwiają precyzyjne śledzenie temperatury na różnych etapach produkcji. Dzięki możliwości łatwego rozszerzania sieci, systemy oparte na 1-Wire czujnikach mogą być elastycznie dostosowywane do zmieniających się potrzeb linii produkcyjnej.
Systemy klimatyzacji i ogrzewania
Kontrola temperatury w budynkach to kluczowe zastosowanie czujników 1-Wire. Umożliwiają one precyzyjne sterowanie systemami HVAC, zapewniając komfort użytkownikom. Dzięki możliwości rozmieszczenia wielu punktów pomiarowych, systemy te mogą efektywnie zarządzać temperaturą w różnych strefach budynku, optymalizując zużycie energii.
Czujniki 1-Wire w inteligentnych budynkach
W systemach HVAC inteligentnych budynków, 1-Wire sensory odgrywają kluczową rolę. Umożliwiają precyzyjne sterowanie temperaturą i wilgotnością w poszczególnych pomieszczeniach. Dzięki integracji z systemami automatyki budynkowej, czujniki 1-Wire przyczyniają się do znacznych oszczędności energii. Ich łatwa instalacja i skalowalność sprawiają, że są idealne do modernizacji istniejących budynków.
Monitorowanie warunków w serwerowniach to kolejne ważne zastosowanie. Czujniki temperatury DS18B20 i czujniki wilgotności 1-Wire zapewniają ciągły nadzór nad krytycznymi parametrami środowiskowymi. Umożliwia to szybką reakcję na potencjalne problemy, zapobiegając kosztownym awariom sprzętu.
| Cecha | DS18B20 | TSH202 |
|---|---|---|
| Pomiar temperatury | Tak | Tak |
| Pomiar wilgotności | Nie | Tak |
| Zakres temperatur | -55°C do +125°C | -40°C do +85°C |
| Dokładność pomiaru temperatury | ±0.5°C | ±0.3°C |
Jak rozbudować system oparty na czujnikach 1-Wire?
Dodawanie nowych czujników do istniejącej sieci 1-Wire jest banalnie proste. Wystarczy podłączyć nowy sensor 1-Wire do magistrali i skonfigurować go w systemie. Technologia 1-Wire automatycznie wykryje nowe urządzenie dzięki unikalnemu adresowi każdego czujnika.
Zwiększanie zasięgu systemu można osiągnąć stosując wzmacniacze sygnału. Umożliwiają one rozciągnięcie magistrali 1-Wire na odległość nawet 1200 metrów.
Integracja z innymi systemami automatyki jest możliwa dzięki dostępności różnorodnych interfejsów. Czujniki 1-Wire można łatwo podłączyć do sterowników PLC czy systemów BMS, tworząc kompleksowe rozwiązania automatyki.
Wyzwania związane z technologią 1-Wire
Ograniczenia prędkości transmisji to jedna z wad interfejsu 1-Wire. W porównaniu do innych protokołów przemysłowych, transmisja danych może być wolniejsza.
Potencjalne problemy z zasilaniem mogą wystąpić w przypadku długich magistral lub dużej liczby urządzeń. Może to prowadzić do niestabilności systemu lub błędnych odczytów.
Rozwiązania dla typowych problemów obejmują stosowanie wzmacniaczy sygnału i dedykowanych zasilaczy. Właściwe projektowanie topologii sieci i dobór odpowiednich kabli również pomagają w eliminacji potencjalnych trudności. W przypadku skomplikowanych instalacji, warto rozważyć konsultację ze specjalistą od technologii 1-Wire.
Czujniki 1-Wire: Rewolucja w Inteligentnym Monitorowaniu
Technologia 1-Wire oferuje przełomowe rozwiązanie dla systemów monitorowania i kontroli. Dzięki możliwości podłączenia wielu urządzeń do jednego przewodu, czujniki 1-Wire znacząco upraszczają instalację i redukują koszty okablowania. Ta innowacyjna technologia znajduje szerokie zastosowanie w automatyce przemysłowej, inteligentnych budynkach i systemach HVAC.
Różnorodność 1-Wire sensorów, takich jak popularne czujniki temperatury DS18B20 czy czujniki wilgotności 1-Wire, umożliwia precyzyjne monitorowanie kluczowych parametrów środowiskowych. Elastyczność i skalowalność systemów opartych na magistrali 1-Wire pozwala na łatwą rozbudowę i dostosowanie do zmieniających się potrzeb.
Pomimo pewnych wyzwań, takich jak ograniczenia prędkości transmisji czy potencjalne problemy z zasilaniem na długich odcinkach, korzyści płynące z zastosowania technologii 1-Wire są niezaprzeczalne. Dla profesjonalistów poszukujących efektywnych rozwiązań w zakresie monitoringu i automatyki, 1-Wire czujniki stanowią atrakcyjną i przyszłościową opcję, oferującą optymalny balans między funkcjonalnością a prostotą implementacji.
