AVR USB UART to interfejs łączący mikrokontrolery AVR z komputerami przez port USB. Umożliwia on łatwą komunikację między urządzeniami, co jest kluczowe w programowaniu, debugowaniu i monitorowaniu danych. Rozwiązanie to wykorzystuje mikrokontrolery AVR (np. ATmega8, ATmega16) oraz moduły USB UART (jak FTDI FT232 czy CP2102) do konwersji sygnałów. AVR USB UART znajduje zastosowanie w różnorodnych projektach - od amatorskich po zaawansowane systemy automatyki domowej.
Najważniejsze informacje:
- Ułatwia programowanie i debugowanie mikrokontrolerów
- Zapewnia szeroką kompatybilność z różnymi systemami operacyjnymi
- Jest ekonomicznym i łatwo dostępnym rozwiązaniem
- Umożliwia tworzenie interfejsów użytkownika
- Idealny do projektów DIY i systemów automatyki domowej
Podstawy interfejsu USB UART w mikrokontrolerach AVR
AVR USB UART to interfejs umożliwiający komunikację między mikrokontrolerami AVR a komputerem poprzez port USB. Konwertuje on sygnały USB na standardowy protokół szeregowy UART, zapewniając prostą i efektywną metodę wymiany danych.
Zalety wykorzystania USB UART w projektach z AVR:
- Łatwa implementacja bez skomplikowanych układów elektronicznych
- Szeroka kompatybilność z różnymi systemami operacyjnymi
- Niskie koszty i dostępność modułów USB-UART
- Możliwość zasilania mikrokontrolera bezpośrednio z portu USB
AVR USB UART znajduje zastosowanie w programowaniu i debugowaniu mikrokontrolerów. Jest niezbędny w projektach wymagających komunikacji z komputerem, takich jak systemy akwizycji danych. Sprawdza się również w automatyce domowej, umożliwiając integrację urządzeń z interfejsami użytkownika.
Niezbędny sprzęt do implementacji AVR USB UART
Mikrokontrolery AVR kompatybilne z USB UART to m.in. popularne modele ATmega8, ATmega16 czy ATmega32. Większość mikrokontrolerów AVR posiada wbudowany moduł UART, co ułatwia implementację komunikacji szeregowej.

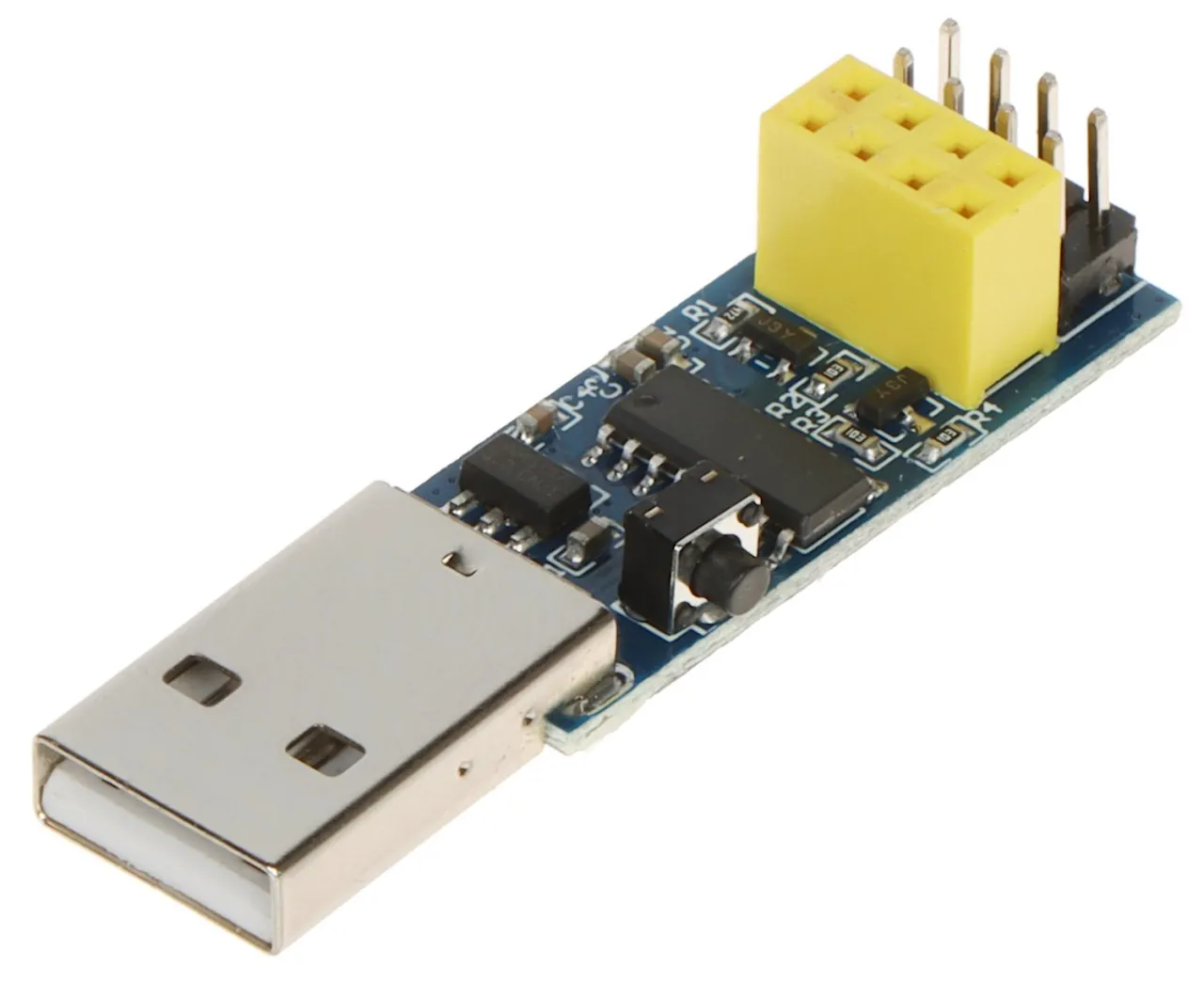

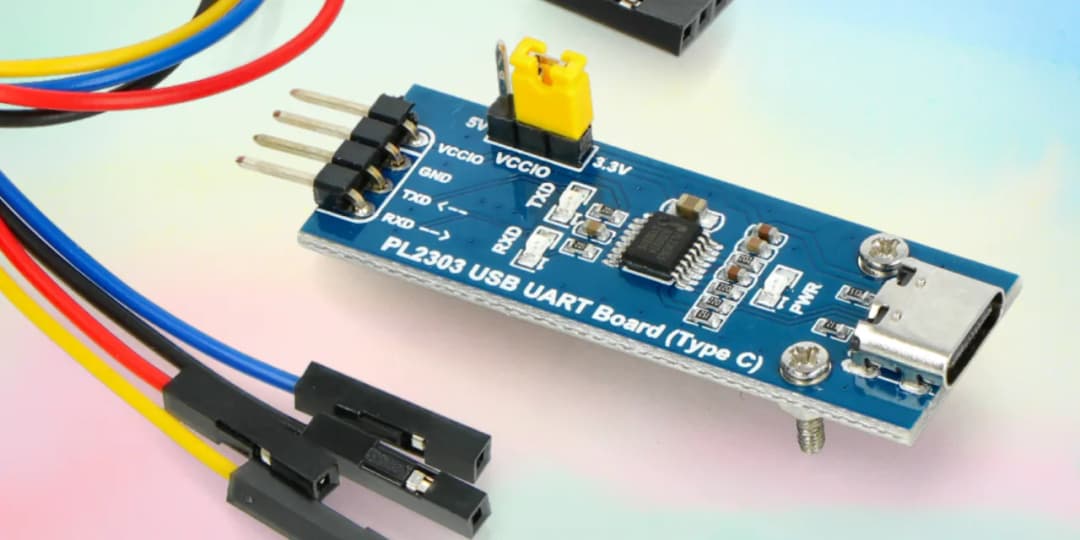

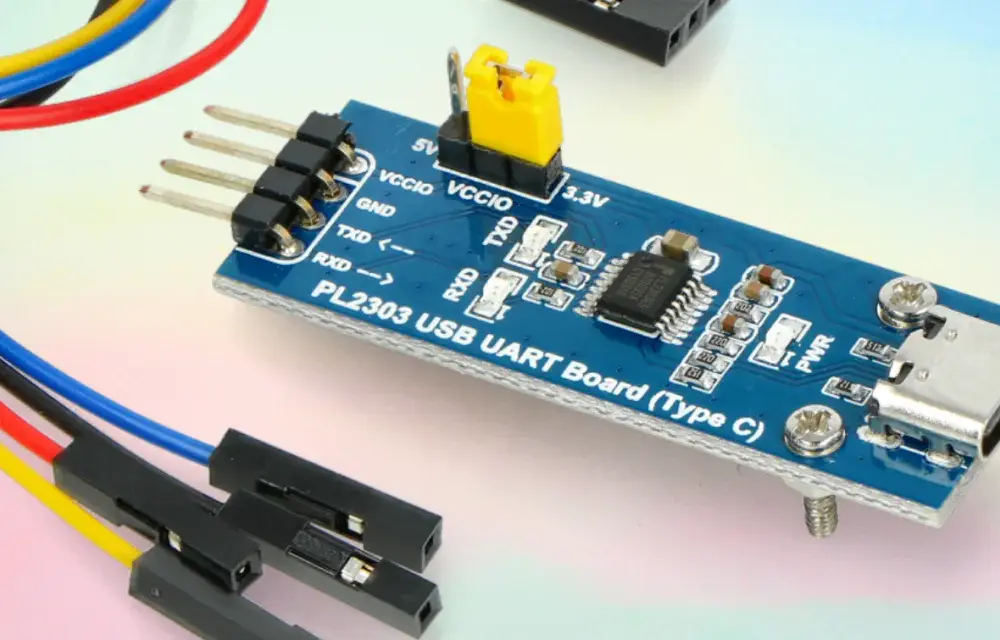

Moduły USB-UART to kluczowe elementy w konwersji sygnałów. Najpopularniejsze to układy FTDI FT232 i CP2102. Charakteryzują się one niskim poborem mocy, wysoką szybkością transmisji i łatwością konfiguracji. Wybór odpowiedniego modułu zależy od wymagań projektu i kompatybilności z mikrokontrolerem.
| Model | Max. prędkość | Bufory |
| FTDI FT232 | 3 Mbps | 128/256 bajtów |
| CP2102 | 1 Mbps | 576 bajtów |
| CH340 | 2 Mbps | 32 bajty |
Czytaj więcej: Karta SIM w USA: Bezstresowa komunikacja podczas podróży!
Konfiguracja mikrokontrolera AVR do komunikacji UART
Konfiguracja UART w mikrokontrolerach AVR wymaga odpowiedniego ustawienia rejestrów. Kluczowe rejestry to UCSRA, UCSRB i UCSRC. UCSRA kontroluje flagi statusu, UCSRB włącza nadajnik i odbiornik, a UCSRC definiuje format ramki danych. Prawidłowe skonfigurowanie tych rejestrów jest niezbędne dla poprawnej komunikacji.
Wartość UBRR (USART Baud Rate Register) oblicza się na podstawie częstotliwości zegara mikrokontrolera i pożądanej prędkości transmisji. Wzór to: UBRR = (F_CPU / (16 * BAUD)) - 1, gdzie F_CPU to częstotliwość CPU, a BAUD to prędkość transmisji.
Włączenie przerwań UART zwiększa efektywność komunikacji. Ustawienie bitów RXCIE i TXCIE w rejestrze UCSRB aktywuje przerwania dla odbioru i nadawania danych, umożliwiając asynchroniczne przetwarzanie.
Przykładowy kod inicjalizacji UART
void UART_init(uint32_t baud) {
uint16_t ubrr = F_CPU/16/baud-1;
UBRR0H = (uint8_t)(ubrr>>8);
UBRR0L = (uint8_t)ubrr;
UCSR0B = (1<Kod inicjalizuje UART, ustawiając prędkość transmisji, włączając nadajnik i odbiornik oraz konfigurując format ramki. Funkcja UART_init przyjmuje pożądaną prędkość transmisji jako parametr. Oblicza wartość UBRR i konfiguruje rejestry UCSRB i UCSRC. To podstawowa konfiguracja umożliwiająca rozpoczęcie komunikacji szeregowej.
Proces podłączenia modułu USB-UART do mikrokontrolera AVR
Podłączenie modułu USB-UART do mikrokontrolera AVR wymaga połączenia czterech pinów. TX modułu łączymy z RX mikrokontrolera, RX modułu z TX mikrokontrolera. Dodatkowo, łączymy linie GND obu urządzeń. Opcjonalnie, możemy połączyć VCC modułu z VCC mikrokontrolera, jeśli chcemy zasilać AVR przez USB.
Zasilanie jest kluczowe dla stabilnej komunikacji. Moduł USB-UART może dostarczyć 3.3V lub 5V, zależnie od modelu. Upewnij się, że napięcie jest kompatybilne z Twoim mikrokontrolerem.
Konfiguracja sterowników i ustawień po stronie komputera
Instalacja sterowników jest kluczowa dla poprawnej komunikacji. Większość systemów operacyjnych automatycznie rozpoznaje popularne moduły jak FTDI. W przypadku problemów, pobierz i zainstaluj sterowniki ze strony producenta modułu USB-UART.
Ustawienia portu szeregowego na komputerze muszą odpowiadać konfiguracji mikrokontrolera. Ustaw prędkość transmisji (np. 9600 bps), liczbę bitów danych (zazwyczaj 8), bity stopu (1 lub 2) i parzystość (często brak). Użyj menedżera urządzeń lub dedykowanego oprogramowania do konfiguracji portu COM. Prawidłowe ustawienia zapewnią niezawodną komunikację między komputerem a mikrokontrolerem AVR.
Implementacja prostego projektu z AVR USB UART
Prosty projekt z AVR USB UART to sterowanie diodą LED przez komputer. Mikrokontroler odbiera komendy przez UART i włącza lub wyłącza diodę. To doskonały sposób na przetestowanie komunikacji i zrozumienie podstaw interfejsu USB-UART.
#include
#include
void UART_init(void) {
UBRR0 = 103; // 9600 bps przy 16MHz
UCSR0B = (1< Kod dla aplikacji komputerowej (pseudokod):
open_serial_port("COM3", 9600)
while True:
command = input("Wpisz 1 aby włączyć, 0 aby wyłączyć LED: ")
send_to_serial(command)
Debugowanie i rozwiązywanie typowych problemów
- Brak komunikacji: Sprawdź połączenia, sterowniki i ustawienia portu COM
- Zniekształcone dane: Upewnij się, że prędkości transmisji są zgodne
- Nieregularne błędy: Sprawdź zasilanie i poziomy napięć
- Brak odpowiedzi mikrokontrolera: Zweryfikuj kod inicjalizacji UART
- Problemy z przepływnością: Rozważ użycie buforowania i przerwań
Zalety i ograniczenia komunikacji AVR USB UART
AVR USB UART oferuje prostotę implementacji, szeroką kompatybilność i niski koszt. To idealne rozwiązanie dla projektów wymagających komunikacji z komputerem bez skomplikowanej infrastruktury. Umożliwia szybkie prototypowanie i łatwe debugowanie.
Główne ograniczenia to relatywnie niska przepustowość w porównaniu z bezpośrednim USB oraz konieczność dodatkowego sprzętu (modułu USB-UART). W bardziej zaawansowanych aplikacjach może być niewystarczające.
Rozszerzenie funkcjonalności: Protokoły komunikacyjne
Prosty protokół komunikacyjny dla AVR USB UART może składać się z ramki: [START][KOMENDA][DANE][STOP]. START i STOP to unikalne znaki (np. '{' i '}'). KOMENDA to pojedynczy bajt określający akcję. DANE to opcjonalna sekcja zawierająca parametry. Taki protokół umożliwia strukturyzowaną wymianę danych i łatwe rozszerzanie funkcjonalności.
void process_command(char cmd, char* data) {
switch(cmd) {
case 'L': set_led(atoi(data)); break;
case 'T': send_temperature(); break;
// Więcej komend...
}
}
Optymalizacja wydajności komunikacji USB UART
Buforowanie danych znacząco zwiększa wydajność komunikacji szeregowej. Wykorzystaj bufory cykliczne do przechowywania odebranych i wysyłanych danych. Pozwala to na płynne przetwarzanie strumienia danych bez ryzyka utraty informacji przy wysokich prędkościach transmisji.
Efektywne zarządzanie przerwaniami UART jest kluczowe dla responsywności systemu. Używaj przerwań do obsługi odbioru i wysyłania danych, minimalizując czas spędzony w pętli głównej na sprawdzaniu statusu UART. Implementuj krótkie procedury obsługi przerwań, przenosząc złożone przetwarzanie do pętli głównej.
Zastosowania AVR USB UART w praktyce
System monitorowania temperatury z AVR USB UART może odczytywać dane z czujnika, przetwarzać je w mikrokontrolerze i przesyłać do komputera. Komputer wyświetla i analizuje dane w czasie rzeczywistym, umożliwiając np. generowanie alertów przy przekroczeniu progów temperaturowych.
Sterowanie silnikiem krokowym przez USB UART pozwala na precyzyjne kontrolowanie pozycji i prędkości. Mikrokontroler AVR interpretuje komendy otrzymane przez UART, generując odpowiednie sygnały sterujące dla sterownika silnika. Umożliwia to zdalne sterowanie i integrację z oprogramowaniem na komputerze.
Perspektywy rozwoju: USB UART w nowoczesnych projektach IoT
USB UART odgrywa istotną rolę w systemach IoT jako interfejs do konfiguracji i debugowania urządzeń. Umożliwia łatwe programowanie i aktualizację oprogramowania w terenie. W projektach IoT, AVR USB UART często służy jako brama między lokalnymi czujnikami a platformami w chmurze.
Integracja z platformami chmury wymaga implementacji protokołów takich jak MQTT czy CoAP. Mikrokontrolery AVR z interfejsem USB-UART mogą służyć jako węzły brzegowe, przetwarzające dane lokalnie przed wysłaniem do chmury.
Klucz do efektywnej komunikacji: AVR USB UART w praktyce
AVR USB UART to potężne narzędzie w arsenale każdego elektronika i programisty mikrokontrolerów. Łącząc prostotę implementacji z wszechstronnością zastosowań, umożliwia szybkie prototypowanie i rozwój projektów wymagających komunikacji między mikrokontrolerem AVR a komputerem.
Od podstawowej konfiguracji sprzętowej po zaawansowane techniki optymalizacji, artykuł ten przedstawia kompleksowe podejście do wykorzystania interfejsu USB-UART. Praktyczne przykłady, takie jak sterowanie diodą LED czy monitorowanie temperatury, demonstrują rzeczywiste zastosowania tej technologii. Jednocześnie, omówienie protokołów komunikacyjnych i integracji z systemami IoT otwiera drzwi do bardziej zaawansowanych implementacji.
Mimo pewnych ograniczeń, takich jak niższa przepustowość w porównaniu z bezpośrednim USB, AVR USB UART pozostaje kluczowym elementem w wielu projektach elektronicznych. Jego rola w debugowaniu, programowaniu i komunikacji z urządzeniami IoT podkreśla jego trwałą wartość w szybko rozwijającym się świecie technologii embedded.
