Jak podłączyć i używać wyświetlacz Arduino: poradnik dla początkujących

Wyświetlacze Arduino stanowią kluczowy element projektów elektronicznych, umożliwiając efektywną komunikację między urządzeniem a użytkownikiem. Ten przewodnik przedstawia najpopularniejsze typy wyświetlaczy dostępnych dla platformy Arduino. Znajomość różnych opcji wyświetlaczy jest niezbędna przy tworzeniu projektów elektronicznych. Od prostych wyświetlaczy LCD po zaawansowane ekrany dotykowe TFT - każdy typ ma swoje unikalne zastosowania.

• Wyświetlacze dla Arduino dostępne są w różnych technologiach: LCD, OLED, TFT i matryce LED
• Komunikacja odbywa się głównie przez interfejsy I2C i SPI
• Najpopularniejszym typem jest LCD 16x2, idealny do podstawowych zastosowań
• Wyświetlacze OLED i TFT oferują lepszą jakość obrazu i więcej możliwości graficznych
• Dostępne są zarówno monochromatyczne jak i kolorowe warianty wyświetlaczy
• Niektóre modele posiadają funkcję dotykową, zwiększając możliwości interakcji

Typy wyświetlaczy Arduino

Wyświetlacze Arduino to podstawowe elementy wielu projektów elektronicznych, umożliwiające prezentację danych w czytelnej formie. Ich różnorodność pozwala dopasować odpowiedni moduł do konkretnych potrzeb projektu. Wybór właściwego wyświetlacza może znacząco wpłynąć na funkcjonalność całego urządzenia.

Każdy wyświetlacz Arduino ma swoje unikalne cechy i zastosowania. Niektóre sprawdzają się w prostych projektach, inne w zaawansowanych aplikacjach. Znajomość podstawowych typów pomoże w doborze odpowiedniego modułu.

• Wyświetlacz LCD Arduino - najpopularniejszy typ, dostępny w wersjach 16x2 i 20x4 znaków
• Wyświetlacz OLED Arduino - oferuje wysoki kontrast i szeroki kąt widzenia
• Ekran TFT Arduino - umożliwia wyświetlanie kolorowej grafiki w wysokiej rozdzielczości
• Matryca LED Arduino - idealna do tworzenia prostych animacji i efektów świetlnych
• Panel dotykowy Arduino - łączy funkcje wyświetlacza i interfejsu dotykowego

Który wyświetlacz Arduino wybrać do swojego projektu?

Wybór odpowiedniego wyświetlacza zależy przede wszystkim od złożoności projektu i dostępnego budżetu. Początkującym elektronikom polecamy rozpoczęcie od modułu LCD Arduino.

Kluczowym czynnikiem jest również ilość danych, które chcemy wyświetlać. Dla projektów wymagających grafiki warto rozważyć ekran TFT Arduino.

Ważnym aspektem jest także pobór energii i warunki użytkowania. Wyświetlacz OLED Arduino sprawdzi się w projektach mobilnych dzięki niskiemu poborowi prądu.

LCD - prosty i niezawodny wybór

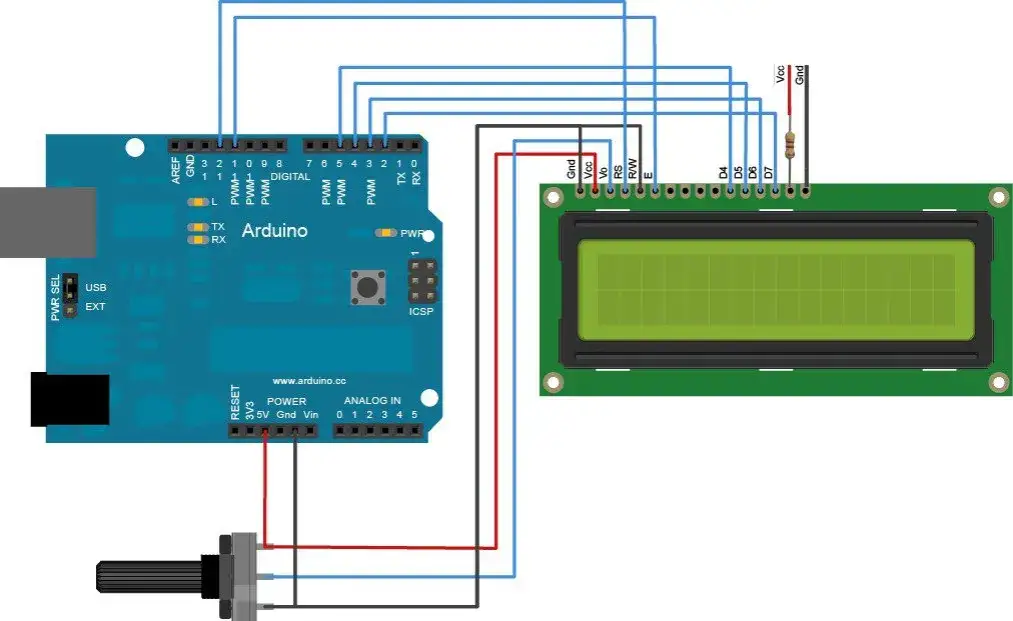

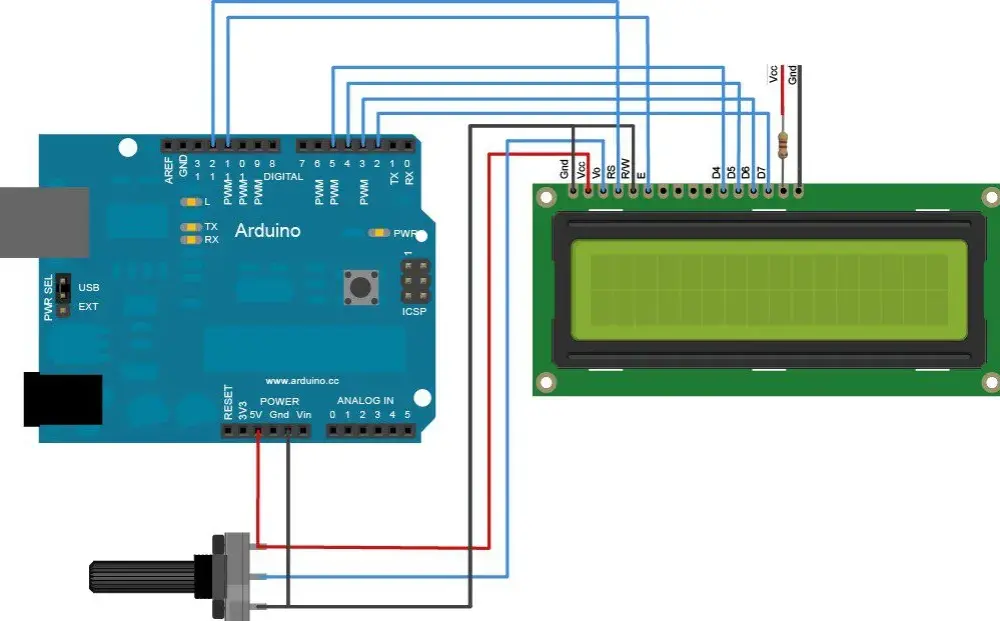

Wyświetlacz LCD Arduino oferuje rozdzielczość 16x2 lub 20x4 znaków, co wystarcza do większości podstawowych zastosowań. Moduły te działają w oparciu o sterownik HD44780, który jest szeroko wspierany przez biblioteki Arduino. Komunikacja odbywa się przez 4 lub 8 linii danych, co ułatwia podłączenie.

Moduł LCD Arduino może być wyposażony w podświetlenie LED w różnych kolorach. Kontrast wyświetlacza można regulować za pomocą potencjometru. Większość modułów obsługuje znaki ASCII oraz wybrane znaki specjalne.

Tego typu wyświetlacze znajdują zastosowanie w termometrach, miernikach wilgotności czy prostych interfejsach użytkownika. Sprawdzają się wszędzie tam, gdzie potrzebujemy wyświetlić podstawowe informacje tekstowe.

OLED - gdy liczy się jakość obrazu

Wyświetlacz OLED Arduino zapewnia znacznie lepszą jakość obrazu niż LCD. Charakteryzuje się doskonałym kontrastem i szerokimi kątami widzenia.

Dostępne są wersje monochromatyczne oraz kolorowe RGB. Najpopularniejsze rozdzielczości to 128x64 oraz 128x32 piksele.

Te wyświetlacze świetnie sprawdzają się w przenośnych urządzeniach pomiarowych. Można je wykorzystać do tworzenia zaawansowanych interfejsów użytkownika. Sprawdzają się również w projektach wymagających dobrej widoczności w różnych warunkach oświetleniowych.

Wyświetlacze TFT - kolorowa grafika

Ekran TFT Arduino oferuje pełną paletę kolorów i wysoką rozdzielczość. Dostępne są moduły o różnych przekątnych, najczęściej od 1.8" do 3.5".

Większość modeli obsługuje rozdzielczość 240x320 pikseli. Niektóre wersje są wyposażone w panel dotykowy.

Ten typ wyświetlaczy jest idealny do tworzenia interfejsów graficznych i wizualizacji danych. Sprawdza się również w projektach multimedialnych i grach.

Czytaj więcej: Karta SIM w USA: Bezstresowa komunikacja podczas podróży!

Jak podłączyć wyświetlacz do Arduino?

Proces podłączania wyświetlacza Arduino zależy od jego typu i interfejsu komunikacyjnego. Większość modułów wymaga połączenia kilku pinów cyfrowych. Zawsze należy sprawdzić dokumentację konkretnego modelu.

1. Sprawdź specyfikację wyświetlacza i schemat połączeń
2. Podłącz zasilanie (VCC i GND)
3. Połącz piny komunikacyjne zgodnie z dokumentacją
4. Zainstaluj odpowiednią bibliotekę w Arduino IDE

Interfejsy komunikacyjne wyświetlaczy

Interfejs I2C wymaga jedynie dwóch linii komunikacyjnych (SDA i SCL). Jest to idealne rozwiązanie, gdy zależy nam na oszczędności pinów Arduino.

Moduły I2C posiadają unikalny adres, co pozwala na podłączenie wielu urządzeń do jednej magistrali. Komunikacja jest nieco wolniejsza niż w przypadku innych interfejsów.

SPI oferuje znacznie szybszą komunikację niż I2C. Wykorzystuje cztery linie: MOSI, MISO, SCK i CS.

Interfejs SPI jest szczególnie przydatny w przypadku wyświetlaczy Arduino o wysokiej rozdzielczości, gdzie wymagana jest szybka transmisja danych.

Podstawy programowania wyświetlaczy Arduino

Programowanie wyświetlacza Arduino rozpoczyna się od dołączenia odpowiedniej biblioteki. Każdy typ wyświetlacza wymaga specyficznej inicjalizacji.

Dla modułu LCD Arduino najczęściej używamy biblioteki LiquidCrystal. W przypadku wyświetlacza OLED Arduino popularna jest biblioteka Adafruit_SSD1306.

Wyświetlacze graficzne, jak ekran TFT Arduino, wymagają bardziej zaawansowanych bibliotek. Często wykorzystuje się biblioteki Adafruit_GFX i TFT_eSPI.

Wyświetlanie tekstu i grafiki

Najprostszym przykładem jest wyświetlenie tekstu na module LCD Arduino. Wystarczy użyć funkcji lcd.setCursor() do ustawienia pozycji. Następnie możemy wykorzystać lcd.print() do wyświetlenia treści.

Wyświetlacz OLED Arduino oferuje więcej możliwości graficznych. Możemy rysować linie, kształty i bitmapy. Kluczowe jest pamiętanie o wywołaniu display.display() po wprowadzeniu zmian.

W przypadku problemów z wyświetlaniem, warto sprawdzić połączenia i adresy I2C. Pomocne może być także monitorowanie portu szeregowego.

Przykładowe projekty z wyświetlaczem

Stacja pogodowa z wyświetlaczem LCD Arduino to świetny projekt startowy. Pozwala na monitoring temperatury, wilgotności i ciśnienia.

Cyfrowy termometr z wyświetlaczem OLED Arduino może pokazywać historię pomiarów w formie wykresu. Daje to możliwość śledzenia zmian temperatury w czasie.

Zaawansowanym projektem jest menu graficzne na ekranie TFT Arduino. Umożliwia tworzenie interaktywnych interfejsów.

Każdy z tych projektów można rozbudować o dodatkowe funkcje. Można dodać rejestrację danych na karcie SD. Warto pomyśleć o sterowaniu przez Bluetooth. System można także połączyć z chmurą do zdalnego monitoringu.

Co należy zapamiętać o wyświetlaczach Arduino?

Wybór odpowiedniego wyświetlacza Arduino zależy przede wszystkim od specyfiki projektu. Początkujący powinni zacząć od prostego modułu LCD Arduino, który jest niedrogi i łatwy w obsłudze. Bardziej zaawansowane projekty mogą wymagać wyświetlacza OLED Arduino lub ekranu TFT Arduino.

Kluczowe jest dopasowanie interfejsu komunikacyjnego do potrzeb projektu. I2C sprawdzi się przy ograniczonej liczbie pinów, podczas gdy SPI zapewni szybszą komunikację niezbędną w przypadku wyświetlaczy graficznych. Pamiętajmy o przestrzeganiu zasad bezpieczeństwa podczas podłączania oraz o korzystaniu z odpowiednich bibliotek programistycznych.

Niezależnie od wybranego typu wyświetlacza, warto zacząć od prostych projektów i stopniowo zwiększać ich złożoność. Dzięki temu lepiej poznamy możliwości każdego modułu i unikniemy typowych błędów początkujących. W razie problemów zawsze możemy skorzystać z dokumentacji technicznej i wsparcia społeczności Arduino.
