Generator funkcyjny Arduino to wszechstronne urządzenie elektroniczne służące do tworzenia różnorodnych sygnałów elektrycznych. Wykorzystuje on możliwości mikrokontrolera Arduino do generowania fal prostokątnych, trójkątnych i sinusoidalnych. Jest to niezwykle przydatne narzędzie zarówno w profesjonalnych laboratoriach, jak i w projektach hobbystycznych. Generator ten pozwala na testowanie i analizowanie układów elektronicznych w prosty i ekonomiczny sposób. Dzięki niemu można łatwo symulować różne sygnały, co jest kluczowe w procesie projektowania i diagnostyki elektroniki.
Najważniejsze informacje:- Generator funkcyjny Arduino tworzy sygnały o określonym kształcie i częstotliwości
- Może generować fale prostokątne, sinusoidalne i trójkątne
- Wykorzystuje funkcje Arduino takie jak tone() i PWM
- Jest tańszą alternatywą dla profesjonalnych generatorów funkcyjnych
- Znajduje zastosowanie w testowaniu wzmacniaczy, filtrów i analizie układów
- Idealny do celów edukacyjnych i eksperymentów elektronicznych
Czym jest generator funkcyjny i do czego służy?
Generator funkcyjny Arduino to urządzenie elektroniczne służące do wytwarzania sygnałów elektrycznych o różnych kształtach i częstotliwościach. Jest niezastąpionym narzędziem w pracy elektroników, umożliwiającym testowanie i analizę układów.
W elektronice generator sygnałów Arduino znajduje szerokie zastosowanie. Służy do kalibracji sprzętu pomiarowego, testowania wzmacniaczy i filtrów, a także do symulacji sygnałów w złożonych systemach elektronicznych. Jest również niezwykle przydatny w edukacji, pozwalając studentom na praktyczne poznanie różnych typów sygnałów.
Wykorzystanie platformy Arduino do budowy generatora funkcyjnego ma dwie kluczowe zalety. Po pierwsze, jest to rozwiązanie znacznie tańsze od profesjonalnych urządzeń, co czyni je dostępnym dla hobbystów i małych laboratoriów. Po drugie, Arduino PWM generator oferuje dużą elastyczność w programowaniu i modyfikacji parametrów sygnału.
Rodzaje sygnałów generowanych przez Arduino
Cyfrowy generator funkcji oparty na Arduino może wytwarzać trzy podstawowe typy sygnałów:
Sygnał prostokątny
Sygnał prostokątny charakteryzuje się gwałtownymi zmianami między dwoma poziomami napięcia. Jest często wykorzystywany w układach cyfrowych i do testowania reakcji układów na szybkie zmiany sygnału.
Do generowania sygnału prostokątnego w Arduino używa się funkcji tone() lub bezpośredniego sterowania stanem pinu cyfrowego.
Sygnał sinusoidalny
Sygnał sinusoidalny to płynna, falująca forma napięcia, która jest fundamentalna w analizie układów analogowych. Jest kluczowy w testowaniu filtrów i wzmacniaczy audio.
Arduino syntezator częstotliwości generuje sygnał sinusoidalny za pomocą techniki PWM (Pulse Width Modulation). Wymaga to precyzyjnego sterowania szerokością impulsów, aby uzyskać przybliżony kształt sinusoidy.
Sygnał trójkątny
Sygnał trójkątny charakteryzuje się liniowym wzrostem i spadkiem napięcia. Jest często używany w testowaniu liniowości układów i generowaniu przebiegów piłokształtnych.
Generowanie sygnału trójkątnego w Arduino opiera się na stopniowym zwiększaniu i zmniejszaniu wartości PWM. Wymaga to dokładnego timingu i kontroli nad zmianami napięcia wyjściowego.
Czytaj więcej: Ultradźwiękowy czujnik poziomu cieczy: zasada działania i zastosowania
Niezbędne komponenty do budowy generatora funkcyjnego

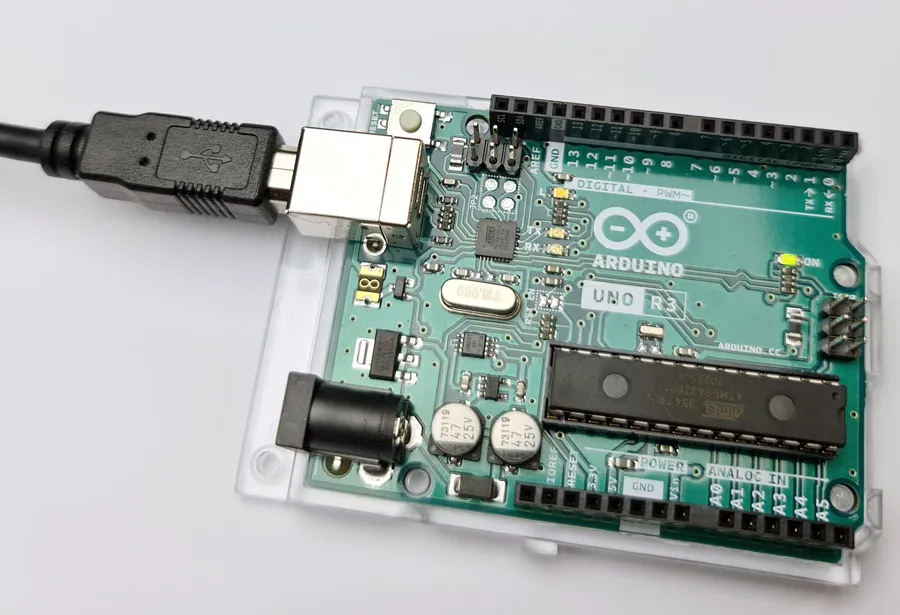

- Arduino Uno lub Nano - serce układu, odpowiedzialne za generowanie sygnałów
- Przetwornik cyfrowo-analogowy (DAC) - zapewnia precyzyjne generowanie analogowych sygnałów
- Wyświetlacz LCD - umożliwia wizualizację parametrów generowanego sygnału
- Potencjometry - służą do regulacji częstotliwości i amplitudy sygnału
- Przyciski - pozwalają na wybór typu sygnału i zmianę ustawień
- Kondensatory i rezystory - elementy niezbędne do filtrowania i kształtowania sygnału
- Płytka stykowa - ułatwia prototypowanie i testowanie układu
- Przewody połączeniowe - zapewniają połączenia między komponentami
Schemat połączeń Arduino z komponentami
Schemat połączeń generatora funkcyjnego Arduino wymaga precyzyjnego podłączenia wszystkich komponentów. DAC należy połączyć z pinami SPI Arduino, wyświetlacz LCD z pinami I2C, a potencjometry z wejściami analogowymi. Przyciski łączymy z pinami cyfrowymi, pamiętając o rezystorach podciągających.
Szczególną uwagę należy zwrócić na połączenie wyjścia DAC z układem filtrującym, składającym się z rezystorów i kondensatorów. To zapewni czysty sygnał wyjściowy. Upewnij się, że wszystkie masy (GND) są połączone ze sobą.
Programowanie generatora funkcyjnego
Kod źródłowy dla sygnału prostokątnego
Generowanie sygnału prostokątnego w Arduino PWM generatorze jest stosunkowo proste. Wykorzystujemy funkcję digitalWrite() do szybkiego przełączania stanu pinu. Częstotliwość kontrolujemy poprzez zmianę czasu opóźnienia między zmianami stanu. Poniżej fragment kodu demonstrujący tę technikę:
```cpp const int outputPin = 9; unsigned long interval = 1000; // czas w mikrosekundach void setup() { pinMode(outputPin, OUTPUT); } void loop() { digitalWrite(outputPin, HIGH); delayMicroseconds(interval); digitalWrite(outputPin, LOW); delayMicroseconds(interval); } ```Kod źródłowy dla sygnału sinusoidalnego
Generowanie sygnału sinusoidalnego wymaga wykorzystania techniki PWM i tablicy look-up zawierającej wartości sinusa. Arduino oscylator programowalny używa Timer1 do precyzyjnego sterowania częstotliwością. Oto przykładowy fragment kodu:
```cpp #includeKod źródłowy dla sygnału trójkątnego
Generowanie sygnału trójkątnego w generatorze funkcyjnym Arduino polega na liniowym zwiększaniu i zmniejszaniu wartości PWM. Używamy zmiennej do śledzenia kierunku zmiany. Oto przykład implementacji:
```cpp const int outputPin = 9; int value = 0; int step = 1; void setup() { pinMode(outputPin, OUTPUT); } void loop() { analogWrite(outputPin, value); value += step; if (value >= 255 || value <= 0) { step = -step; } delayMicroseconds(50); // Kontrola częstotliwości } ```Krok po kroku: budowa i programowanie generatora
- Przygotowanie komponentów: Zbierz wszystkie niezbędne elementy wymienione wcześniej. Upewnij się, że masz odpowiednie narzędzia, takie jak lutownica i multimetr.
- Montaż układu na płytce stykowej: Rozpocznij od umieszczenia Arduino na płytce. Następnie dodaj DAC, potencjometry i przyciski zgodnie ze schematem.
- Podłączenie wyświetlacza LCD: Połącz piny I2C wyświetlacza z odpowiednimi pinami Arduino. Pamiętaj o podłączeniu zasilania i masy.
- Implementacja obwodu wyjściowego: Dodaj układ filtrujący składający się z rezystorów i kondensatorów na wyjściu DAC. To kluczowy element dla jakości sygnału.
- Programowanie Arduino: Załaduj kod źródłowy do Arduino. Zacznij od prostego programu generującego sygnał prostokątny, a następnie dodawaj funkcje dla pozostałych sygnałów.

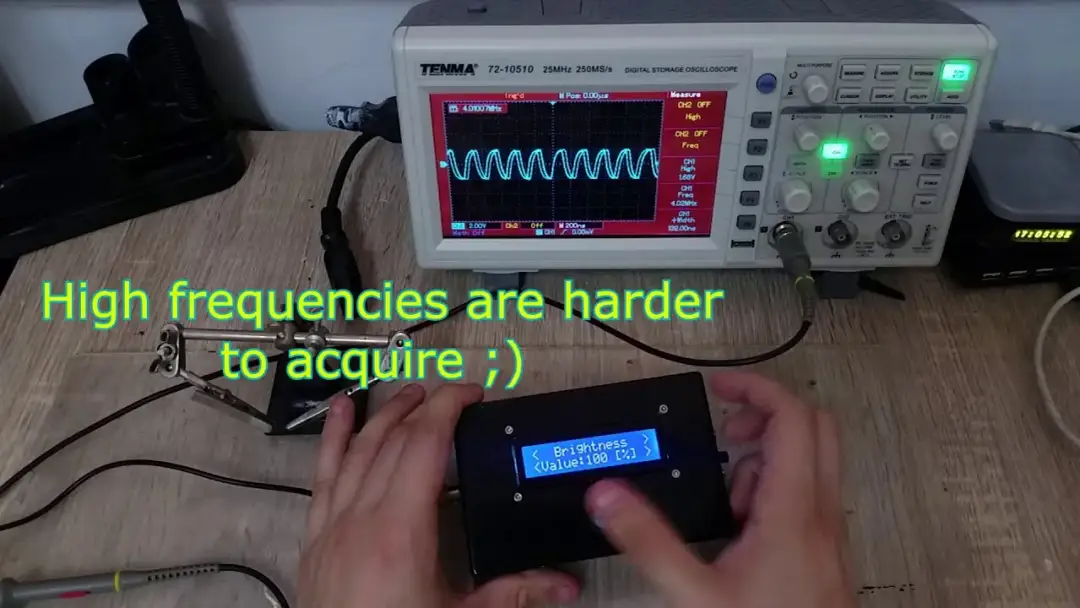

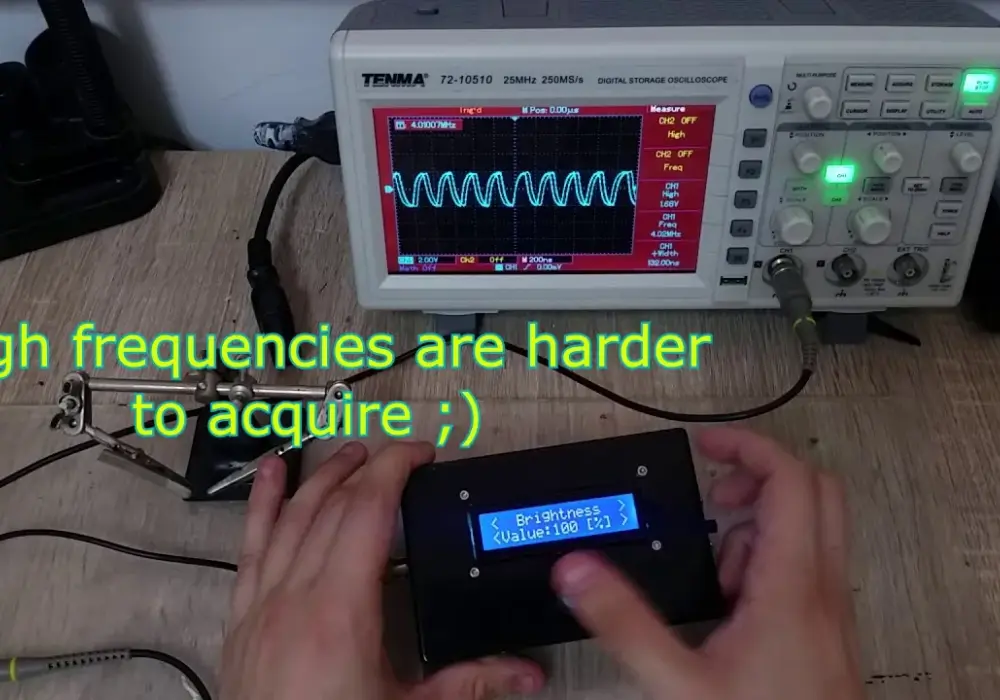

- Testowanie i kalibracja: Użyj oscyloskopu do sprawdzenia generowanych sygnałów. Dostosuj kod i wartości komponentów, aby uzyskać pożądane parametry sygnału.
- Implementacja interfejsu użytkownika: Zaprogramuj obsługę przycisków i potencjometrów. Dodaj kod wyświetlający aktualne ustawienia na LCD.
- Optymalizacja kodu: Zoptymalizuj kod pod kątem wydajności, szczególnie dla generowania sygnałów o wysokich częstotliwościach.
- Finalizacja projektu: Przetestuj wszystkie funkcje, upewnij się, że interfejs jest intuicyjny. Rozważ umieszczenie układu w obudowie dla lepszej ochrony i wygody użytkowania.
Dostosowywanie parametrów sygnału
Zmiana częstotliwości
Częstotliwość sygnału w generatorze funkcyjnym Arduino można zmieniać, modyfikując wartości opóźnień lub przerywań. Dla sygnału prostokątnego wystarczy zmienić wartość delay. Oto przykład:
```cpp unsigned long interval = 500; // 1 kHz void loop() { digitalWrite(outputPin, HIGH); delayMicroseconds(interval); digitalWrite(outputPin, LOW); delayMicroseconds(interval); } ```Regulacja amplitudy
Amplitudę sygnału można regulować, zmieniając maksymalną wartość PWM lub wykorzystując zewnętrzny potencjometr. W przypadku DDS Arduino (Direct Digital Synthesis), można to zrobić programowo:
```cpp int amplitude = 128; // Połowa maksymalnej wartości void loop() { int value = (sine_table[index] * amplitude) >> 8; analogWrite(outputPin, value); index = (index + 1) % 256; } ```Rozwiązywanie typowych problemów
| Problem | Możliwa przyczyna | Rozwiązanie |
|---|---|---|
| Brak sygnału wyjściowego | Nieprawidłowe połączenia | Sprawdź wszystkie połączenia, szczególnie wyjście DAC |
| Zniekształcony sygnał | Nieodpowiedni filtr wyjściowy | Zoptymalizuj wartości elementów RC w filtrze wyjściowym |
| Niestabilna częstotliwość | Problemy z timingiem w kodzie | Użyj przerwań zamiast delay() dla precyzyjnego timingu |
| Niska rozdzielczość amplitudy | Ograniczenia PWM Arduino | Rozważ użycie zewnętrznego DAC o wyższej rozdzielczości |
| Przeskoki w sygnale sinusoidalnym | Za mała tablica look-up | Zwiększ rozmiar tablicy sine_table dla gładszego przebiegu |
Projekty wykorzystujące generator funkcyjny Arduino
1. Analizator charakterystyki częstotliwościowej: Wykorzystaj generator funkcyjny Arduino do testowania odpowiedzi częstotliwościowej wzmacniaczy lub filtrów. Połącz go z układem pomiarowym do automatycznego skanowania różnych częstotliwości.
2. Syntezator dźwięku: Przekształć generator w prosty syntezator, dodając potencjometry do kontroli częstotliwości i amplitudy. Eksperymentuj z różnymi kształtami fal dla uzyskania unikalnych brzmień.
3. Symulator sygnałów czujników: Użyj generatora do symulacji sygnałów z różnych czujników, takich jak czujniki temperatury czy ciśnienia. To świetne narzędzie do testowania systemów kontroli i monitoringu.
4. Edukacyjny zestaw do nauki o sygnałach: Stwórz interaktywny zestaw demonstracyjny pokazujący różne typy sygnałów i ich charakterystyki. Dodaj wyświetlacz OLED do wizualizacji przebiegów w czasie rzeczywistym.
Modyfikując generator sygnałów Arduino, możesz dostosować go do specyficznych potrzeb projektu. Rozważ dodanie interfejsu USB dla łatwiejszej kontroli z komputera lub zaimplementuj bardziej zaawansowane typy modulacji. Pamiętaj, że kluczem do sukcesu jest eksperymentowanie i ciągłe udoskonalanie projektu.
Twój własny generator funkcyjny Arduino: od podstaw do zaawansowanych projektów
Generator funkcyjny Arduino to potężne narzędzie, które otwiera przed elektronikamiamatorsami i profesjonalistami nowe możliwości eksperymentowania i testowania układów. Dzięki prostym komponentom i elastycznemu programowaniu, możesz stworzyć urządzenie generujące sygnały prostokątne, sinusoidalne i trójkątne, dostosowując je do swoich potrzeb.
Budowa własnego generatora to nie tylko oszczędność, ale również świetna okazja do nauki. Proces ten obejmuje programowanie Arduino, pracę z przetwornikami cyfrowoanalogowymi i zrozumienie zasad generacji sygnałów. Krok po kroku, od montażu po optymalizację kodu, rozwiniesz praktyczne umiejętności w elektronice i programowaniu.
Pamiętaj, że Arduino PWM generator to dopiero początek. Możliwości rozbudowy i dostosowania urządzenia są praktycznie nieograniczone. Od prostych modyfikacji częstotliwości i amplitudy po zaawansowane projekty, takie jak syntezatory dźwięku czy symulatory czujników, Twój generator funkcyjny może stać się centralnym elementem wielu fascynujących projektów elektronicznych.
