Mostek H scalony to kluczowy element elektroniczny służący do sterowania silnikami prądu stałego. Kontroluje zarówno kierunek, jak i prędkość obrotową silników DC. Składa się z czterech przełączników, które umożliwiają zmianę przepływu prądu. Jest to podstawowy układ w projektach elektronicznych wymagających precyzyjnej kontroli silników.
Układ ten znajduje szerokie zastosowanie w robotyce, automatyce przemysłowej oraz modelarstwie. Najpopularniejszym przykładem jest model L293D, który działa w zakresie napięć od 4,5V do 36V.
Najważniejsze informacje:- Umożliwia sterowanie kierunkiem i prędkością silników DC
- Zbudowany z 4 przełączników (tranzystorów)
- Pozwala na obrót silnika w obu kierunkach
- Znajduje zastosowanie w robotyce i automatyce
- Najpopularniejszy model L293D obsługuje prąd do 1A
- Charakteryzuje się wysoką niezawodnością działania
Czym jest mostek H scalony i jakie jest jego zastosowanie?
Mostek H scalony to specjalizowany układ elektroniczny służący do sterowania silnikami prądu stałego (DC). Układ mostkowy H umożliwia precyzyjną kontrolę nad kierunkiem i prędkością obrotową silnika. Ten niewielki, ale potężny komponent stanowi serce wielu systemów automatyki.
Sterownik silnika DC tego typu wykorzystuje cztery przełączniki półprzewodnikowe ułożone w charakterystyczny kształt litery H. Dzięki takiej konfiguracji, mostek tranzystorowy H pozwala na zmianę polaryzacji napięcia na zaciskach silnika. To właśnie ta funkcja sprawia, że jest on niezbędny w projektach wymagających dwukierunkowej kontroli silnika.
Driver silnika DC znajduje zastosowanie w różnorodnych dziedzinach techniki. Od prostych zabawek sterowanych radiowo, przez zaawansowane roboty przemysłowe, aż po systemy automatyki domowej - wszędzie tam mostek H elektroniczny pełni kluczową rolę.
- Sterowanie robotami mobilnymi
- Napęd taśmociągów w przemyśle
- Kontrola pozycji w drukarkach 3D
- Systemy automatycznego otwierania bram
- Napędy w modelach RC
Budowa i zasada działania mostka H

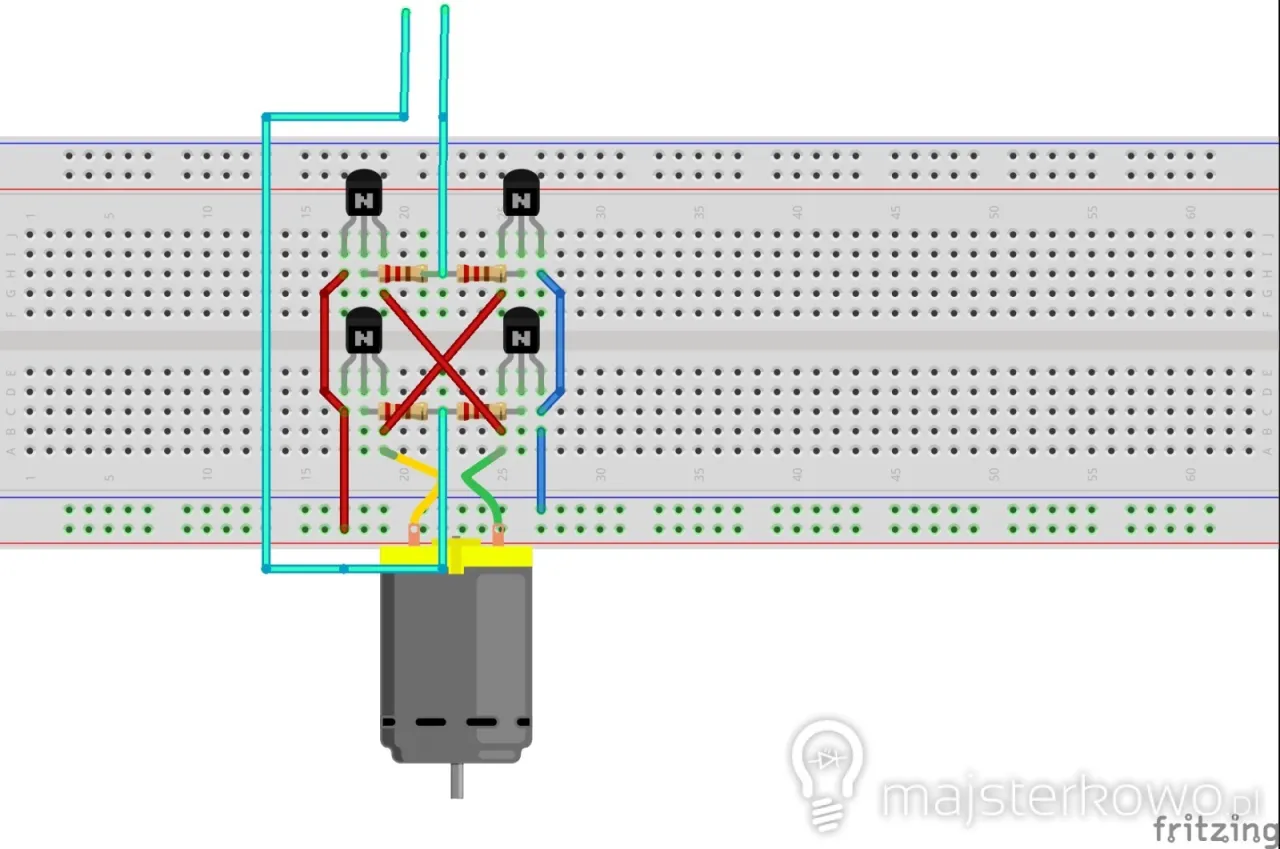

Mostek H scalony składa się z czterech kluczowych elementów przełączających, najczęściej tranzystorów MOSFET. Te komponenty są rozmieszczone w charakterystyczny sposób, tworząc dwie gałęzie sterujące. Każda para tranzystorów odpowiada za jeden kierunek przepływu prądu przez silnik.
Układ zawiera również diody zabezpieczające, chroniące tranzystory przed przepięciami. Sterowanie odbywa się poprzez odpowiednie załączanie i wyłączanie par tranzystorów, co wymaga precyzyjnej kontroli czasowej.
| Stan przełączników | Kierunek obrotów |
|---|---|
| Q1,Q4 ON; Q2,Q3 OFF | Obrót w prawo |
| Q2,Q3 ON; Q1,Q4 OFF | Obrót w lewo |
| Wszystkie OFF | Stop |
| Q1,Q2 ON lub Q3,Q4 ON | Hamowanie |
Jak mostek H kontroluje silnik DC?
Mostek H scalony zmienia kierunek przepływu prądu przez uzwojenia silnika poprzez przełączanie tranzystorów. Zmiana polaryzacji napięcia na zaciskach silnika powoduje zmianę kierunku jego obrotów.
Sterowanie prędkością odbywa się poprzez modulację szerokości impulsu (PWM). Częstotliwość przełączania tranzystorów wpływa na średnią wartość napięcia dostarczanego do silnika.
Czytaj więcej: Zarządzanie roamingiem w Plusie - włącz/wyłącz bez żadnego trudu
Popularne układy scalone mostków H
Układ L293D to jeden z najpopularniejszych sterowników silnika DC. Na rynku dostępnych jest kilka alternatywnych układów, różniących się parametrami i możliwościami.
| Model | Napięcie zasilania | Maks. prąd | Cechy szczególne |
|---|---|---|---|
| L293D | 4.5-36V | 600mA | Wbudowane diody |
| L298N | 5-35V | 2A | Wyższa moc |
| TB6612FNG | 4.5-13.5V | 1.2A | Niski pobór mocy |

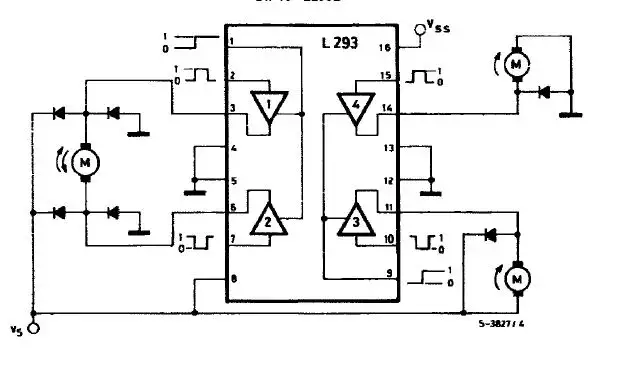

L293D - wszechstronny sterownik silników
Układ L293D oferuje dwa niezależne kanały sterowania silnikami. Może pracować z szerokim zakresem napięć zasilania, co czyni go uniwersalnym wyborem.
Wbudowane diody zabezpieczające upraszczają projekt płytki drukowanej. Ten driver silnika DC obsługuje częstotliwości PWM do 20 kHz.
Układ charakteryzuje się niskim poziomem szumów i stabilną pracą. Pozwala na sterowanie silnikami o mocy do 0.6W na kanał.
- Wbudowane diody zabezpieczające
- Dwa niezależne kanały sterowania
- Szeroki zakres napięć zasilania
- Wysoka odporność na zakłócenia
- Kompatybilność z systemami 5V i 3.3V
- Łatwa implementacja w projektach
Sterowanie prędkością i kierunkiem obrotów
Mostek H scalony umożliwia płynną regulację prędkości poprzez zmianę wypełnienia sygnału PWM. Kontrola kierunku odbywa się przez przełączanie odpowiednich par tranzystorów. Wykorzystanie mikrokontrolera znacznie upraszcza proces sterowania.
Układ pozwala na implementację różnych trybów pracy silnika, w tym hamowanie dynamiczne. Driver silnika DC może też realizować funkcję miękkiego startu i stopu. Dodatkowo możliwe jest zastosowanie sprzężenia zwrotnego do precyzyjnej kontroli prędkości.
Nowoczesne mostki H scalone posiadają wbudowane zabezpieczenia przeciwzwarciowe i termiczne. Te mechanizmy chronią zarówno sam układ, jak i sterowany silnik.
Efektywne wykorzystanie PWM
Modulacja PWM w mostku tranzystorowym H pozwala na płynną regulację prędkości silnika. Częstotliwość modulacji powinna być dobrana odpowiednio do charakterystyki silnika i aplikacji.
Wyższe częstotliwości PWM zmniejszają tętnienia prądu silnika. Jednak zbyt wysoka częstotliwość może zwiększać straty przełączania w tranzystorach.
Sterownik silnika DC najlepiej pracuje z częstotliwościami PWM w zakresie 1-20 kHz. Należy pamiętać o odpowiednim filtrowaniu zasilania przy wyższych częstotliwościach. Warto też zwrócić uwagę na minimalne czasy martwe między przełączeniami tranzystorów.
Zastosowania w robotyce i automatyce
W robotyce mobilnej mostek H elektroniczny steruje silnikami napędowymi. Precyzyjna kontrola prędkości i kierunku jest kluczowa dla manewrowania robotem.
Systemy automatyki przemysłowej wykorzystują mostki H scalone w przenośnikach taśmowych. Układy te umożliwiają płynną regulację prędkości transportu materiałów.
Driver silnika DC znajduje zastosowanie w drukarkach 3D i ploterach. Kontroluje ruch poszczególnych osi maszyny z wysoką precyzją.
Przyszłość przyniesie rozwój układów o wyższej sprawności i lepszej integracji. Nowe technologie półprzewodnikowe pozwolą na zmniejszenie strat mocy. Systemy sterowania będą coraz bardziej inteligentne, wykorzystując zaawansowane algorytmy kontroli i uczenie maszynowe.
Profesjonalny sterownik silników DC - klucz do precyzyjnej kontroli
Mostek H scalony to niezastąpiony element w sterowaniu silnikami DC, który łączy w sobie prostotę obsługi z zaawansowanymi możliwościami kontroli. Od popularnego układu L293D po wydajniejsze rozwiązania, użytkownik ma do wyboru szereg opcji dopasowanych do konkretnych potrzeb projektowych. Kluczowe jest właściwe dobranie parametrów układu do charakterystyki silnika.
Dzięki zastosowaniu modulacji PWM i odpowiednich zabezpieczeń, sterownik silnika DC zapewnia nie tylko precyzyjną kontrolę prędkości i kierunku obrotów, ale także bezpieczną pracę całego systemu. Uniwersalność tego rozwiązania sprawia, że znajduje ono zastosowanie w różnorodnych projektach - od prostych zabawek po zaawansowane systemy automatyki przemysłowej.
Przyszłość mostków H scalonych wiąże się z rozwojem energooszczędnych technologii i inteligentnych systemów sterowania. To sprawia, że pozostaną one standardowym wyborem w aplikacjach wymagających niezawodnej kontroli silników DC.
