Arduino Nano: Kompletny schemat i opis pinów - Poznaj układ

Arduino Nano to mała, ale potężna płytka rozwojowa dla entuzjastów elektroniki. Mierzy zaledwie 18 x 45 mm, ale oferuje imponujące możliwości. Sercem układu jest mikrokontroler ATmega328P. Nano działa na napięciu 5V i ma 32 KB pamięci flash. Posiada 22 piny cyfrowe i 8 analogowych, co zapewnia dużą elastyczność w projektach.

Ta kompaktowa płytka świetnie sprawdza się w projektach z ograniczoną przestrzenią. Od prostych układów LED po zaawansowane systemy automatyki - Nano radzi sobie ze wszystkim. Programowanie odbywa się przez port mini-USB, który służy też do zasilania.

• Kompaktowe wymiary: 18 x 45 mm
• Mikrokontroler ATmega328P
• 32 KB pamięci flash
• 22 piny cyfrowe i 8 analogowych
• Programowanie przez mini-USB
• Idealne do małych projektów
• Wszechstronne zastosowanie w elektronice

Czym jest Arduino Nano?

Arduino Nano to kompaktowa płytka rozwojowa, będąca miniaturową wersją popularnego Arduino Uno. Mierząc zaledwie 18 x 45 mm, stanowi idealne rozwiązanie dla projektów z ograniczoną przestrzenią.

Ta wszechstronna platforma, oparta na mikrokontrolerze ATmega328P, oferuje imponujące możliwości. Arduino Nano świetnie sprawdza się w projektach IoT, robotyce czy automatyce domowej. Dzięki 22 pinom cyfrowym i 8 analogowym, umożliwia łatwe podłączenie różnorodnych czujników i modułów. Programowanie przez mini-USB czyni ją przyjazną dla początkujących, ale potężną w rękach doświadczonych twórców.

Specyfikacja techniczna Arduino Nano

Kluczowym elementem Arduino Nano jest 32 KB pamięci Flash, umożliwiająca przechowywanie rozbudowanych programów. 5V napięcie robocze zapewnia kompatybilność z wieloma popularnymi modułami, co znacznie ułatwia prototypowanie i rozwój projektów.

Czytaj więcej: Top 10 kreatywnych projektów z Raspberry Pi dla każdego

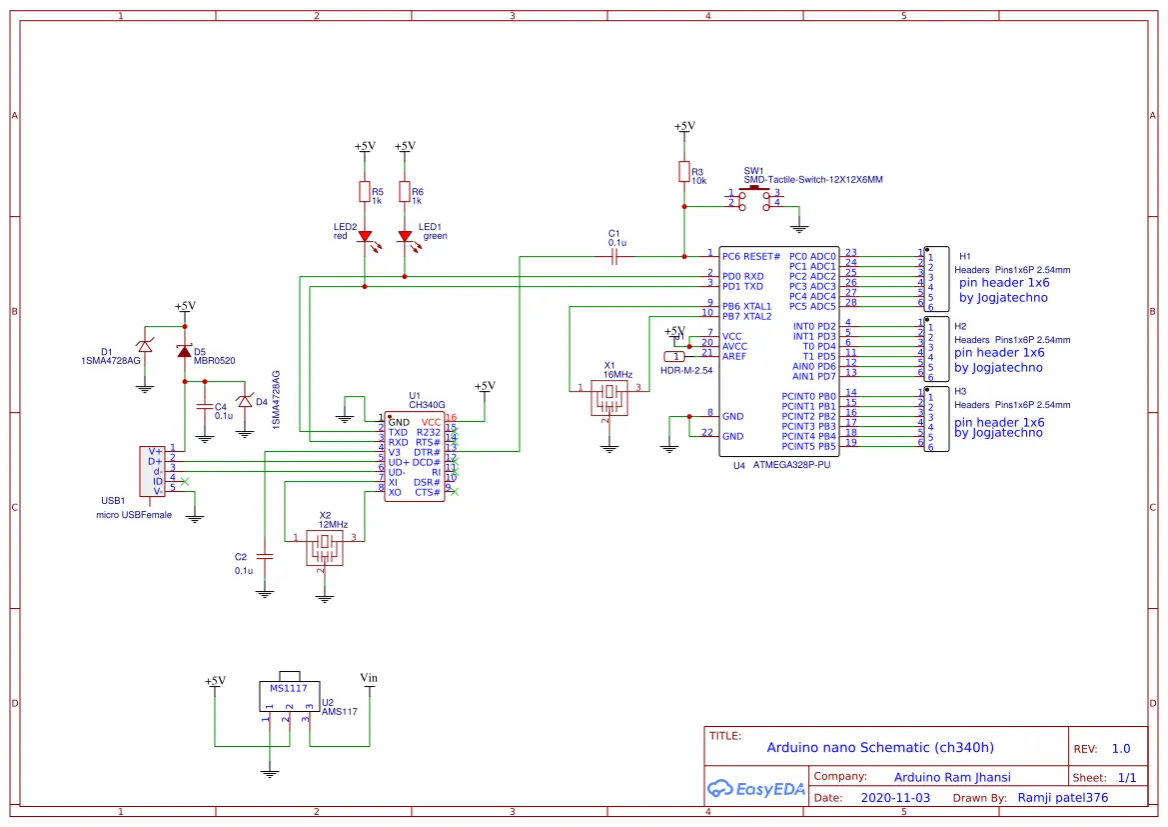

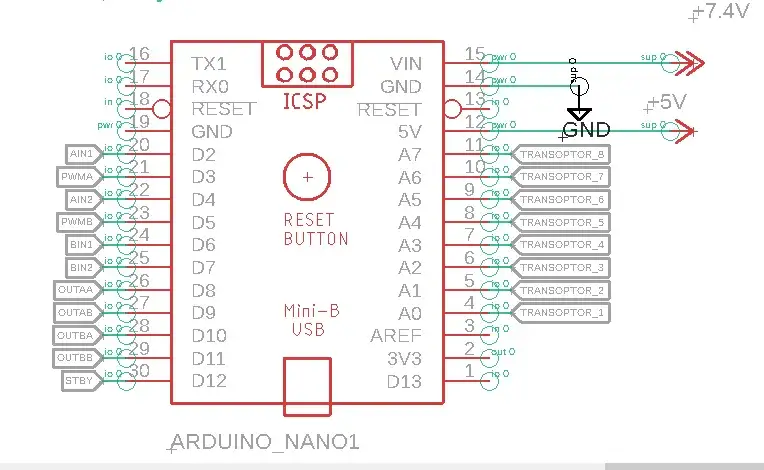

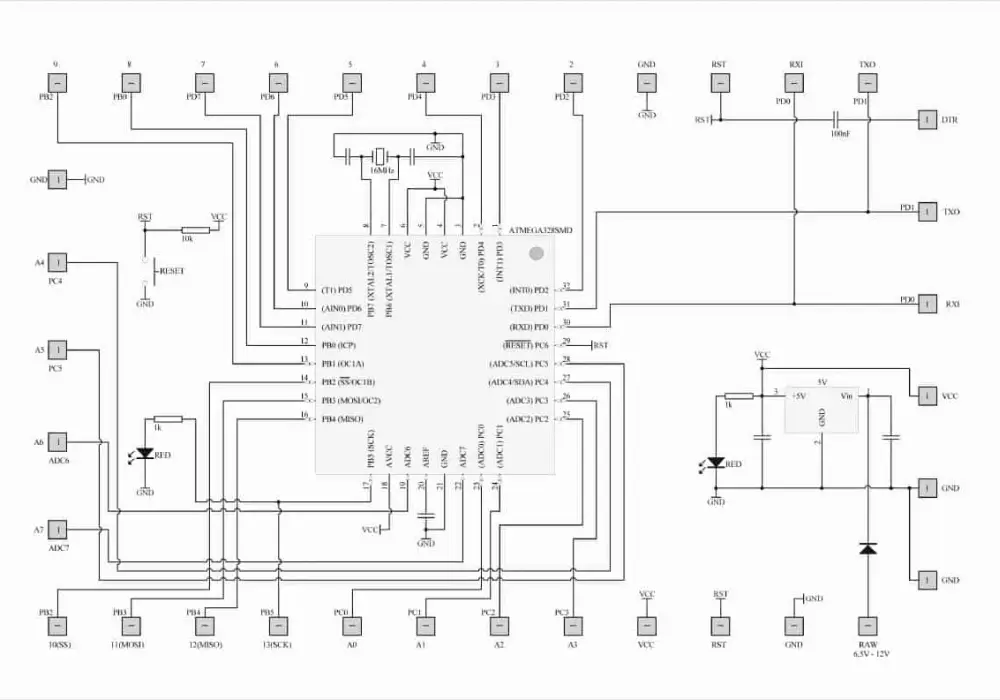

Schemat pinów Arduino Nano

Arduino Nano pinout to kluczowy element do zrozumienia przy pracy z tą płytką. Układ pinów jest zoptymalizowany dla maksymalnej funkcjonalności przy minimalnych rozmiarach.

Piny są rozmieszczone wzdłuż dłuższych boków płytki, co ułatwia podłączenie Arduino Nano do płytki stykowej lub innych komponentów. Znajomość schematu Arduino Nano jest niezbędna do efektywnego wykorzystania wszystkich możliwości tego mikrokontrolera.

Piny cyfrowe

Piny Arduino Nano oznaczone jako cyfrowe służą do komunikacji z urządzeniami wykorzystującymi sygnały cyfrowe (0 lub 1). Mogą działać zarówno jako wejścia, jak i wyjścia, w zależności od potrzeb projektu.

• D0-D13: Standardowe piny cyfrowe I/O
• D3, D5, D6, D9, D10, D11: Obsługują PWM
• D2, D3: Mogą być używane jako przerwania zewnętrzne

Piny analogowe

Arduino Nano połączenia analogowe umożliwiają odczyt sygnałów o zmiennej wartości, np. z czujników. Te piny są kluczowe w projektach wymagających precyzyjnych pomiarów.

• A0-A7: Wejścia analogowe z rozdzielczością 10 bitów
• A4, A5: Mogą być używane do komunikacji I2C (SDA, SCL)

Piny zasilające

Układ Arduino Nano zawiera piny zasilające, które są niezbędne do prawidłowego funkcjonowania płytki i podłączonych do niej urządzeń. Zapewniają one stabilne napięcie dla komponentów projektu.

• VIN: Wejście zasilania (7-12V)
• 5V: Wyjście stabilizowanego napięcia 5V
• 3.3V: Wyjście stabilizowanego napięcia 3.3V
• GND: Masa (kilka pinów)

Jak korzystać z pinów Arduino Nano?

Efektywne podłączenie Arduino Nano wymaga zrozumienia funkcji poszczególnych pinów. Zawsze sprawdzaj napięcia robocze podłączanych urządzeń. Użyj rezystorów podciągających dla przycisków i rezystorów szeregowych dla LED.

Pamiętaj o ograniczeniach prądowych pinów - maksymalnie 40 mA na pin. Dla większych obciążeń stosuj tranzystory lub układy wzmacniające. Unikaj zwarć między pinami, szczególnie między VCC a GND.

Przykłady typowych połączeń

1. Sterowanie diodą LED: Podłącz anodę LED do pinu cyfrowego przez rezystor 220Ω, katodę do GND. W kodzie ustaw pin jako OUTPUT i użyj digitalWrite() do kontroli.

2. Odczyt przycisku: Połącz jeden pin przycisku do GND, drugi do pinu cyfrowego przez rezystor 10kΩ do 5V. W programie użyj INPUT_PULLUP i digitalRead() do wykrycia naciśnięcia.

3. Pomiar temperatury (LM35): Podłącz VCC czujnika do 5V, GND do masy, a wyjście do pinu analogowego. Użyj analogRead() i przelicz odczyt na temperaturę w stopniach Celsjusza.

Arduino Nano a inne modele - porównanie

Arduino Nano wyróżnia się kompaktowymi rozmiarami w porównaniu do Arduino Uno, zachowując podobną funkcjonalność. Jest mniejsze od Uno, ale większe od Micro. Nano używa portu mini-USB, podczas gdy Uno ma standardowe USB-B, a Micro micro-USB.

Dlaczego warto wybrać Arduino Nano?

• Kompaktowe wymiary idealne do małych projektów
• Pełna kompatybilność z ekosystemem Arduino
• Niskie zużycie energii, idealne dla projektów zasilanych bateryjnie
• Duża liczba pinów I/O w stosunku do rozmiaru
• Przystępna cena w porównaniu do możliwości

Arduino Nano schemat i funkcjonalność czynią tę płytkę niezastąpioną w projektach wymagających małych rozmiarów bez kompromisów w zakresie możliwości. Jej wszechstronność i łatwość użycia sprawiają, że jest to świetny wybór zarówno dla początkujących, jak i zaawansowanych twórców.

Arduino Nano: Mały gigant w świecie mikrokontrolerów

Arduino Nano to potężne narzędzie w kompaktowej formie, które rewolucjonizuje świat projektów elektronicznych. Dzięki swojemu bogatemu schematowi pinów i wszechstronnym możliwościom, ta mała płytka oferuje ogromny potencjał dla twórców na każdym poziomie zaawansowania.

Kluczem do sukcesu z Arduino Nano jest zrozumienie jego układu i połączeń. Od prostych projektów LED po zaawansowane systemy IoT, ta płytka dostarcza narzędzi potrzebnych do realizacji nawet najbardziej ambitnych pomysłów. Jej kompatybilność z szeroką gamą czujników i modułów czyni ją niezastąpioną w prototypowaniu i edukacji.

Wybierając Arduino Nano, stawiasz na elastyczność i efektywność. Niezależnie od tego, czy jesteś początkującym entuzjastą elektroniki, czy doświadczonym inżynierem, ta płytka oferuje idealną równowagę między funkcjonalnością a rozmiarem, umożliwiając tworzenie innowacyjnych rozwiązań w ograniczonej przestrzeni.
