Podłączenie diody LED do baterii to prosty, ale precyzyjny proces. Wymaga odpowiedniego doboru komponentów i zachowania ostrożności. Kluczowe elementy to: dioda LED, bateria i rezystor. Prawidłowe połączenie tych elementów zapewni bezpieczne działanie i ochroni diodę przed uszkodzeniem. Najważniejsze jest rozpoznanie biegunowości diody i obliczenie wartości rezystora. Ten ostatni chroni diodę przed zbyt dużym prądem.
Najważniejsze informacje:- Dioda LED ma anodę (dłuższa nóżka, +) i katodę (krótsza nóżka, -)
- Rezystor jest niezbędny do ograniczenia prądu
- Wartość rezystora oblicza się wzorem: R = (U baterii - U diody) / I diody
- Nigdy nie podłączaj diody LED bezpośrednio do baterii
- Zawsze sprawdzaj kierunek podłączenia diody
Potrzebne komponenty do podłączenia diody LED
Aby podłączyć diodę LED do baterii, potrzebujesz trzech kluczowych elementów:
- Dioda LED
- Bateria
- Rezystor
Dioda LED to półprzewodnikowe źródło światła. Bateria dostarcza energię elektryczną. Rezystor ogranicza prąd płynący przez diodę, chroniąc ją przed uszkodzeniem.
Funkcje poszczególnych elementów w obwodzie
Dioda LED emituje światło, gdy przepływa przez nią prąd elektryczny. To serce naszego układu, przekształcające energię elektryczną w światło.
Bateria pełni rolę źródła zasilania. Dostarcza energię elektryczną niezbędną do zasilenia diody LED. Wybór odpowiedniej baterii zależy od wymagań diody.
Rezystor to strażnik bezpieczeństwa diody LED. Ogranicza przepływ prądu, zapobiegając przepaleniu diody. Bez niego, podłączenie diody LED do baterii mogłoby skończyć się jej uszkodzeniem.
Czytaj więcej: Wyświetlacz 7-segmentowy: budowa, działanie i zastosowania
Identyfikacja anody i katody diody LED
Anoda to dodatni biegun diody LED. Zazwyczaj jest to dłuższa nóżka. To do niej podłączamy dodatni biegun baterii poprzez rezystor. Anoda "przyjmuje" elektrony do diody.
Katoda to ujemny biegun diody LED. To krótsza nóżka, którą łączymy z ujemnym biegunem baterii. Katoda "wypuszcza" elektrony z diody, zamykając obwód elektryczny.
Oto trzy sposoby rozpoznawania anody i katody:
- Długość nóżek: dłuższa to anoda, krótsza to katoda
- Płaska krawędź na obudowie diody: wskazuje katodę
- Wewnętrzna konstrukcja: większy element to katoda
Obliczanie wartości rezystora
Rezystor jest kluczowy, by bezpiecznie podłączyć diodę LED do baterii. Chroni diodę przed zbyt dużym prądem, który mógłby ją uszkodzić. Oto jak obliczyć jego wartość:
R = (V_baterii - V_diody) / I_diody
V_baterii to napięcie baterii, V_diody to napięcie przewodzenia diody, a I_diody to pożądany prąd diody.

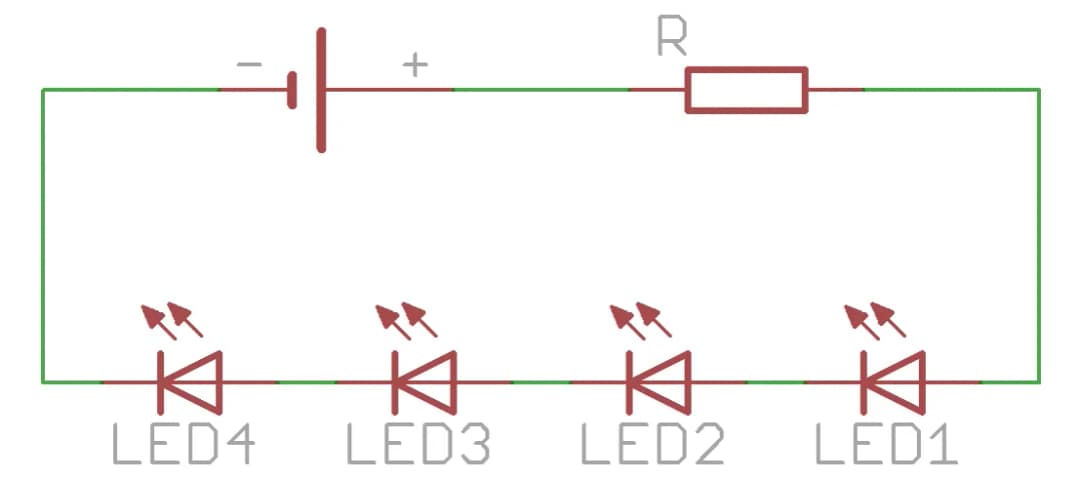

Krok po kroku: podłączanie diody LED do baterii
- Zidentyfikuj anodę i katodę diody LED
- Oblicz wartość rezystora
- Podłącz rezystor do anody diody LED
- Połącz drugi koniec rezystora z dodatnim biegunem baterii
- Połącz katodę diody LED z ujemnym biegunem baterii
- Sprawdź połączenia i włącz obwód

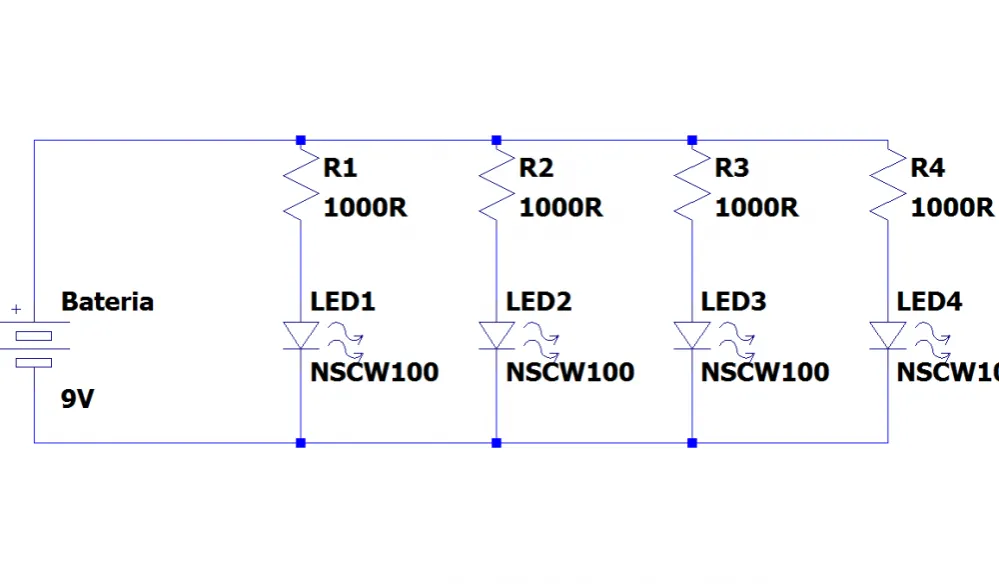

Przykładowe obliczenia dla konkretnego układu
Załóżmy, że mamy baterię 9V i czerwoną diodę LED (napięcie przewodzenia 2V, prąd 20mA).
1. R = (9V - 2V) / 0.02A = 350Ω
2. Wybieramy najbliższy standardowy rezystor: 360Ω
3. Łączymy elementy według schematu
Taki układ zapewni bezpieczne działanie diody LED z optymalną jasnością.
Bezpieczeństwo przy podłączaniu diody LED
Zawsze sprawdzaj polaryzację. Odwrotne podłączenie diody LED do baterii może ją uszkodzić. Użyj multimetru, jeśli nie jesteś pewien.
Unikaj dotykania gołych przewodów pod napięciem. Choć napięcia w takich obwodach są niskie, to dobra praktyka dla przyszłych, bardziej zaawansowanych projektów.
Nie przekraczaj maksymalnego prądu diody LED. Sprawdź specyfikację producenta i użyj odpowiedniego rezystora. Nadmierny prąd skróci żywotność diody lub ją zniszczy.
Bezpośrednie połączenie może spalić diodę w ułamku sekundy. Nadmierny prąd uszkodzi strukturę półprzewodnika. Zawsze używaj rezystora jako zabezpieczenia. To kluczowe dla długotrwałego działania diody LED.
Prawidłowa polaryzacja - klucz do sukcesu
Prawidłowa polaryzacja to fundament działania diody LED. Dioda przewodzi prąd tylko w jednym kierunku. Gdy podłączysz diodę LED do baterii zgodnie z polaryzacją, elektrony płyną swobodnie, generując światło.
Odwrotne podłączenie blokuje przepływ prądu. Dioda nie zaświeci się, a w skrajnych przypadkach może ulec uszkodzeniu. Dlatego tak ważne jest rozpoznanie anody i katody przed montażem.
Oto trzy wskazówki dla zapewnienia prawidłowej polaryzacji:
- Oznacz anodę i katodę kolorowym markerem przed montażem
- Użyj podstawki do diod LED, która uniemożliwia odwrotne włożenie
- Stosuj konsekwentny schemat kolorów przewodów (np. czerwony dla anody, czarny dla katody)
Co się stanie przy nieprawidłowym podłączeniu?
Przy odwrotnym podłączeniu dioda LED nie zaświeci się. To najłagodniejszy scenariusz, który łatwo naprawić, odwracając połączenia.
Długotrwałe odwrotne napięcie może uszkodzić strukturę diody. Choć nowoczesne diody LED są bardziej odporne, wciąż istnieje ryzyko trwałego uszkodzenia.
W skrajnych przypadkach, przy wysokim napięciu wstecznym, może dojść do przebicia złącza p-n. To nieodwracalnie niszczy diodę, powodując jej przepalenie.
Porównanie różnych typów baterii do zasilania diod LED
| Typ baterii | Napięcie | Zalety | Wady |
| AA/AAA | 1.5V | Łatwo dostępne, tanie | Krótka żywotność |
| 9V | 9V | Wysokie napięcie, kompaktowe | Wymaga rezystora o większej wartości |
| Litowo-jonowe | 3.7V | Wielokrotnego ładowania, długa żywotność | Droższe, wymagają ładowarki |
| Ogniwa słoneczne | 0.5V-5V | Ekologiczne, bez wymiany | Zależne od światła, niestabilne napięcie |
Praktyczne zastosowania diod LED podłączonych do baterii
Przenośne lampki nocne to popularny projekt DIY. Podłączenie diody LED do baterii pozwala stworzyć kompaktowe źródło światła, idealne na biwak czy do czytania w nocy.
Ozdoby świąteczne z diod LED zasilanych bateriami to hit każdego sezonu. Łatwe w montażu, energooszczędne i bezpieczne - idealne do dekoracji choinki czy balkonu.
Sygnalizatory rowerowe zwiększają bezpieczeństwo na drodze. Prosty układ z diodą LED i baterią może uratować życie, poprawiając widoczność rowerzysty.
Oto kilka pomysłów na proste projekty DIY:
- Migająca biżuteria LED
- Oświetlenie do makiet i dioramy
- Personalizowane lampki na biurko
- Świecące zakładki do książek
- LED-owe dekoracje na Halloween
Rozwiązywanie problemów z podłączeniem diody LED
Dioda nie świeci? Sprawdź polaryzację. Odwrotne podłączenie diody LED do baterii to najczęstszy błąd. Zamień miejscami końcówki i spróbuj ponownie.
Słabe światło może oznaczać zbyt duży rezystor. Przelicz wartość rezystora i wymień na mniejszy, pamiętając o bezpiecznym limicie prądu dla diody.
Migotanie diody często wskazuje na słabą baterię lub luźne połączenia. Wymień baterię lub sprawdź i popraw lutowanie czy zaciski.
Dioda świeci, ale szybko gaśnie? To może być efekt przegrzewania. Upewnij się, że używasz odpowiedniego rezystora i zapewnij właściwą wentylację układu.
Kiedy warto użyć profesjonalnej pomocy?
Jeśli pracujesz nad projektem wymagającym wielu diod LED lub skomplikowanego układu zasilania, warto skonsultować się z elektronikiem. Profesjonalista pomoże w optymalizacji zużycia energii i zapewni bezpieczeństwo.
Przy projektach komercyjnych lub wymagających certyfikacji, pomoc eksperta jest nieoceniona. Zapewni zgodność z normami bezpieczeństwa i pomoże w dokumentacji technicznej. To szczególnie ważne przy używaniu diod LED w projektach elektronicznych na większą skalę.
Klucz do bezpiecznego i efektywnego podłączania diod LED
Podłączenie diody LED do baterii to proste, ale wymagające uwagi zadanie. Kluczem do sukcesu jest zrozumienie roli każdego komponentu: diody LED, baterii i rezystora. Prawidłowa identyfikacja anody i katody oraz obliczenie odpowiedniej wartości rezystora to fundamenty bezpiecznego montażu.
Pamiętaj, że bezpieczeństwo jest najważniejsze. Nigdy nie podłączaj diody LED bezpośrednio do baterii - zawsze używaj rezystora. Przestrzeganie zasad polaryzacji i uważne obliczenia zapewnią długotrwałe i efektywne działanie twojego projektu LED.
Eksperymentując z różnymi typami baterii i projektami DIY, odkryjesz fascynujący świat możliwości, jakie dają diody LED. Od prostych lampek po zaawansowane systemy oświetleniowe - wszystko zaczyna się od zrozumienia podstaw podłączania diody LED do baterii. Pamiętaj, że w razie wątpliwości zawsze warto skonsultować się z profesjonalistą, szczególnie przy bardziej złożonych projektach.
