Diody to kluczowe elementy elektroniczne o szerokim zastosowaniu. Występują w różnych rodzajach, z których najpopularniejsze to diody prostownicze i LED. Ich działanie opiera się na polaryzacji - prawidłowym podłączeniu anody (plus) i katody (minus) do źródła zasilania. To decyduje o tym, czy dioda przewodzi prąd, czy nie. Diody LED emitują światło, podczas gdy prostownicze służą głównie do zamiany prądu zmiennego na stały. Znajomość zasad działania diod jest niezbędna przy projektowaniu i naprawie układów elektronicznych.
Najważniejsze informacje:- Dioda ma dwa bieguny: anodę (+) i katodę (-)
- Prawidłowa polaryzacja jest kluczowa dla działania diody
- Diody LED emitują światło, prostownicze prostują prąd
- Przy podłączaniu diody LED należy użyć rezystora
- Diody mają szerokie zastosowanie w oświetleniu i elektronice
Czym jest dioda i jej polaryzacja?
Dioda plus minus to podstawowy element elektroniczny z dwoma biegunami: anodą (plus) i katodą (minus). Anoda to elektroda, do której dopływają elektrony, a katoda to elektroda, z której elektrony wypływają. Polaryzacja diody określa sposób jej podłączenia do źródła napięcia.
Biegunowość diody ma kluczowe znaczenie dla jej działania. Prawidłowa polaryzacja pozwala diodzie przewodzić prąd, podczas gdy odwrotne podłączenie blokuje przepływ prądu.
- Jednokierunkowe przewodzenie prądu
- Niskie napięcie przewodzenia (ok. 0,6-0,7V dla diod krzemowych)
- Wysoka odporność na przepięcia w kierunku zaporowym
- Możliwość emisji światła (w przypadku diod LED)
Jak rozpoznać bieguny diody?
Rozpoznanie anody i katody diody jest kluczowe dla prawidłowego podłączenia diody LED lub innego typu. Oto najważniejsze metody identyfikacji:

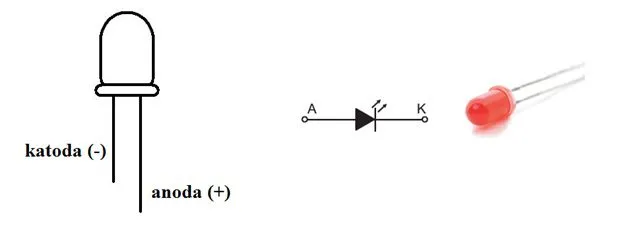

1. Długość wyprowadzeń: Dłuższe wyprowadzenie to zwykle anoda (+), a krótsze to katoda (-).
2. Oznaczenia na obudowie: Płaska krawędź lub wcięcie na obudowie wskazuje katodę (-).

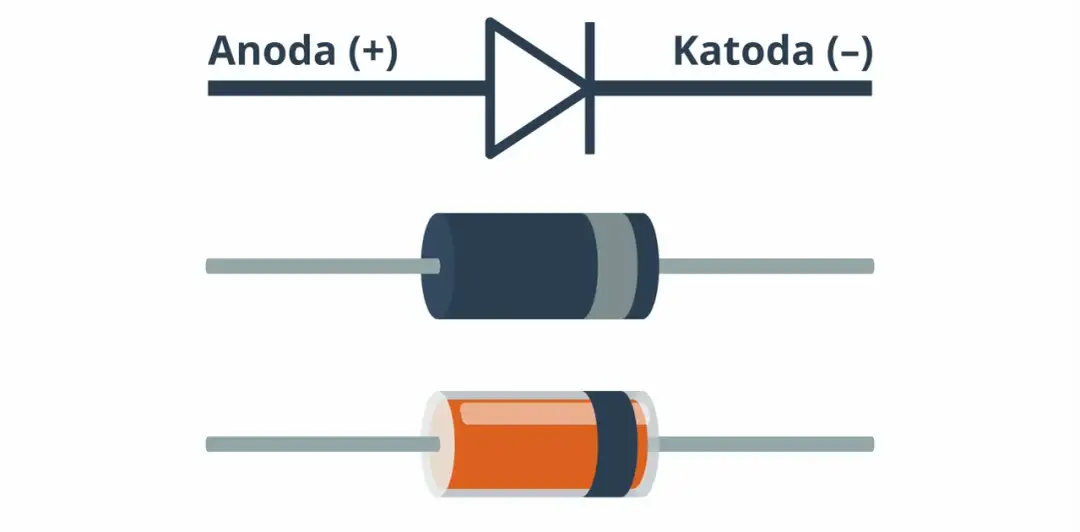

3. Symbol na obudowie: Trójkąt wskazuje anodę (+), a linia prostopadła do podstawy trójkąta oznacza katodę (-).
4. Kolor obudowy: W przypadku diod LED, przezroczysta lub jaśniejsza część obudowy często oznacza anodę (+).
Czytaj więcej: Kody USSD w T-Mobile - przydatne komendy dla zaawansowanych użytkowników
Prawidłowe podłączenie diody w obwodzie
Kierunek przewodzenia diody to stan, w którym anoda jest podłączona do dodatniego bieguna zasilania, a katoda do ujemnego. W tym układzie dioda przewodzi prąd, pozwalając na jego przepływ przez obwód.
Proces podłączania diody:
- Zidentyfikuj anodę i katodę diody
- Podłącz anodę do dodatniego bieguna zasilania
- Podłącz katodę do ujemnego bieguna zasilania
- Dodaj rezystor szeregowo z diodą, aby ograniczyć prąd
- Sprawdź połączenia przed włączeniem zasilania
Prawidłowa polaryzacja diody zapewnia jej optymalną pracę i chroni przed uszkodzeniem. Odwrotne podłączenie może prowadzić do przepalenia diody lub jej nieprawidłowego działania.
Rola rezystora w obwodzie z diodą
Rezystor ograniczający prąd jest niezbędnym elementem w obwodzie z diodą, szczególnie przy podłączeniu diody LED. Chroni on diodę przed przepaleniem, ograniczając przepływ prądu do bezpiecznego poziomu.
Wzór na dobór rezystora: R = (Vzasilania - Vdiody) / Idiody
Przykład: Dla diody LED z napięciem przewodzenia 2V, prądem 20mA i zasilania 5V:
R = (5V - 2V) / 0,02A = 150Ω
Konsekwencje nieprawidłowego podłączenia diody
Nieprawidłowe podłączenie diody plus minus może mieć poważne konsekwencje:
- Przepalenie diody: Zbyt duży prąd wsteczny może zniszczyć strukturę diody
- Brak działania: Dioda w kierunku zaporowym nie przewodzi prądu
- Uszkodzenie innych elementów obwodu: Nieprawidłowy przepływ prądu może wpłynąć na pozostałe komponenty
- Przegrzanie: Niewłaściwe podłączenie może prowadzić do nadmiernego wydzielania ciepła
Aby uniknąć tych problemów, zawsze sprawdzaj biegunowość diody przed podłączeniem. Używaj multimetru do weryfikacji polaryzacji i kierunku przewodzenia.
Podłączenie | Zachowanie diody |
---|---|
Prawidłowe | Przewodzi prąd, działa zgodnie z przeznaczeniem |
Nieprawidłowe | Nie przewodzi prądu, możliwe uszkodzenie |
Rodzaje diod i ich specyfika podłączenia
Różne typy diod mają specyficzne cechy wpływające na ich podłączenie:
1. Dioda LED: Wymaga ograniczenia prądu przez rezystor. Podłączenie diody LED musi uwzględniać niższe napięcie przewodzenia.
2. Dioda prostownicza: Stosowana do prostowania prądu zmiennego. Podłączana zgodnie z kierunkiem przepływu prądu w obwodzie.
3. Dioda Zenera: Używana do stabilizacji napięcia. Często podłączana w kierunku zaporowym, z uwzględnieniem napięcia przebicia.
4. Dioda Schottky'ego: Charakteryzuje się niskim napięciem przewodzenia. Podłączana podobnie jak zwykłe diody prostownicze.
Typ diody | Napięcie przewodzenia | Główne zastosowanie |
---|---|---|
LED | 1.8-3.3V | Oświetlenie, sygnalizacja |
Prostownicza | 0.6-0.7V | Prostowanie prądu |
Zenera | Zależne od typu | Stabilizacja napięcia |
Schottky'ego | 0.2-0.4V | Szybkie przełączanie |
Praktyczne zastosowania diod w obwodach elektrycznych
Diody znajdują szerokie zastosowanie w elektronice:
- Prostowniki: Zamiana prądu zmiennego na stały w zasilaczach
- Ochrona przed przepięciami: Zabezpieczenie wrażliwych komponentów
- Detektory sygnału: W obwodach radiowych i komunikacyjnych
- Stabilizatory napięcia: Wykorzystanie diod Zenera
- Oświetlenie: Diody LED w lampach i wyświetlaczach
- Fotodetektory: Fotodiody w czujnikach światła
Przykład prostego obwodu: Wskaźnik LED zasilania
+5V ---[330Ω]---+--->|---GND
|
LED
Najczęstsze błędy przy podłączaniu diod
Unikaj tych typowych błędów przy pracy z diodami:
- Odwrotna polaryzacja: Podłączenie anody do minusa, a katody do plusa. Może prowadzić do uszkodzenia diody lub jej nieprawidłowego działania.
- Brak rezystora ograniczającego: Szczególnie niebezpieczne dla diod LED. Może spowodować przepalenie diody lub skrócenie jej żywotności.
- Przekroczenie maksymalnego prądu: Nawet przy prawidłowej polaryzacji, zbyt duży prąd uszkodzi diodę. Zawsze sprawdzaj specyfikację producenta.
- Niewłaściwy dobór diody: Użycie diody o zbyt niskim napięciu wstecznym lub prądzie przewodzenia. Skutkuje to nieprawidłowym działaniem obwodu.
- Ignorowanie efektu temperatury: Wzrost temperatury może zmienić charakterystykę diody. Zapewnij odpowiednie chłodzenie, szczególnie dla diod dużej mocy.
Aby uniknąć tych błędów, zawsze dokładnie sprawdzaj oznaczenia diody plus minus, używaj odpowiednich rezystorów i przestrzegaj specyfikacji producenta.
Narzędzia przydatne przy pracy z diodami
Kluczowe narzędzia do pracy z diodami:
- Multimetr: Niezbędny do pomiaru napięcia, prądu i testowania diod. Pozwala zweryfikować polaryzację diody i jej sprawność.
- Lutownica: Do montażu diod w obwodach drukowanych. Wybierz model z regulacją temperatury dla bezpiecznej pracy.
- Szczypce tnące: Przydatne do przycinania wyprowadzeń diod. Używaj ostrożnie, aby nie uszkodzić struktury diody.
- Zasilacz laboratoryjny: Umożliwia precyzyjne ustawienie napięcia i prądu podczas testów. Kluczowy dla bezpiecznego eksperymentowania z diodami.
Bezpieczeństwo: Zawsze odłączaj zasilanie przed manipulacją w obwodzie. Przy lutowaniu używaj okularów ochronnych i pracuj w dobrze wentylowanym pomieszczeniu.
Jak testować diody przed podłączeniem?
Testowanie diod jest kluczowe dla zapewnienia ich prawidłowego działania. Oto najskuteczniejsze metody:
1. Test multimetrem: Najprostsza i najszybsza metoda sprawdzenia diody plus minus.
2. Test zasilaczem i rezystorem: Pozwala sprawdzić rzeczywiste parametry diody pod obciążeniem.
Procedura testowania multimetrem:
- Ustaw multimetr w tryb testu diod
- Podłącz czerwony próbnik do anody, a czarny do katody
- Odczytaj wynik na wyświetlaczu
- Zamień próbniki i powtórz pomiar
Interpretacja wyników: Prawidłowa dioda pokaże napięcie przewodzenia (ok. 0.6V dla diod krzemowych, 1.8-3.3V dla LED) w jednym kierunku i brak przewodzenia (OL - overload) w drugim. Jeśli dioda przewodzi w obu kierunkach lub nie przewodzi wcale, jest uszkodzona.
Klucz do sukcesu: Prawidłowe podłączanie i eksploatacja diod
Zrozumienie polaryzacji diody i jej prawidłowe podłączenie to fundament efektywnej pracy z tymi wszechstronnymi komponentami elektronicznymi. Pamiętaj, że anoda (plus) i katoda (minus) muszą być zawsze podłączone zgodnie z kierunkiem przepływu prądu w obwodzie.
Nie zapomnij o kluczowej roli rezystora ograniczającego prąd, szczególnie przy pracy z diodami LED. Właściwy dobór tego elementu chroni diodę przed uszkodzeniem i zapewnia jej optymalną pracę. Zawsze miej pod ręką multimetr - to niezastąpione narzędzie do weryfikacji biegunowości diody i jej sprawności.
Pamiętając o różnorodności diod i ich specyficznych zastosowaniach, możesz wykorzystać ich pełen potencjał w swoich projektach elektronicznych. Od prostych wskaźników LED po zaawansowane układy prostownicze - diody są nieodzownym elementem współczesnej elektroniki. Stosując się do zasad bezpiecznej pracy i unikając typowych błędów, zapewnisz długotrwałe i niezawodne działanie swoich obwodów.
