Łączenie modułu ESP8266-01 z czujnikiem BME280 otwiera nowe możliwości w dziedzinie Internetu Rzeczy (IoT). Moduł ESP8266-01 zapewnia łączność Wi-Fi. BME280 dostarcza precyzyjnych pomiarów temperatury, wilgotności i ciśnienia. Razem tworzą podstawę do budowy własnej stacji pogodowej. To rozwiązanie jest szczególnie popularne wśród entuzjastów elektroniki i programistów.
Integracja tych komponentów jest prosta. Wymaga podstawowej znajomości elektroniki. Działa na popularnym środowisku Arduino IDE. Cały system można zasilić napięciem 3.3V. Moduły komunikują się przez protokół I2C.
Najważniejsze informacje:- ESP8266-01 to niedrogi moduł Wi-Fi działający na napięciu 3.3V
- BME280 mierzy temperaturę od -40°C do +85°C, wilgotność 0-100% i ciśnienie 300-1100 hPa
- Połączenie wymaga tylko 4 przewodów (zasilanie, masa i linie I2C)
- Programowanie odbywa się przez Arduino IDE
- System nadaje się do ciągłego monitorowania warunków atmosferycznych
- Dane można przesyłać przez Wi-Fi i wyświetlać w przeglądarce
- Projekt jest odpowiedni zarówno dla początkujących jak i zaawansowanych
Wymagania sprzętowe do budowy stacji pogodowej
Do zbudowania stacji pogodowej ESP8266-01 BME280 potrzebujesz kilku podstawowych komponentów. Sercem projektu jest moduł ESP8266-01 odpowiadający za komunikację WiFi. Całość uzupełnia precyzyjny czujnik BME280 do pomiaru parametrów środowiskowych.
- Moduł ESP8266-01 (Wi-Fi, napięcie pracy 3.3V, pamięć Flash 1MB)
- Czujnik BME280 (I2C/SPI, zakres temperatur -40°C do +85°C)
- Stabilizator napięcia AMS1117 3.3V (prąd wyjściowy do 1A)
- Konwerter USB-TTL (CH340G lub CP2102)
- Płytka prototypowa i przewody połączeniowe
Układ wymaga stabilnego źródła zasilania 3.3V z wydajnością prądową minimum 500mA. Do programowania wykorzystasz konwerter USB-TTL, który jednocześnie może służyć jako źródło zasilania.
Przygotowanie środowiska Arduino IDE
Konfiguracja środowiska dla ESP8266 stacji pogodowej zaczyna się od pobrania najnowszej wersji Arduino IDE. Program wymaga dodania zewnętrznego menadżera płytek ESP8266.
Instalacja wsparcia dla ESP8266 odbywa się przez menadżer płytek. Potrzebne będą też biblioteki do obsługi czujnika.
- Otwórz Arduino IDE i przejdź do Preferencji
- Dodaj URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json
- Zainstaluj płytkę ESP8266 przez Menadżer płytek
- Dodaj bibliotekę Adafruit BME280 przez Menadżer bibliotek
- Zainstaluj bibliotekę Adafruit Unified Sensor
- Wybierz płytkę "Generic ESP8266 Module" z menu
Weryfikację instalacji przeprowadź kompilując prosty szkic. Program powinien się skompilować bez błędów.
Czytaj więcej: Projekty Bascom: 5 Inspirujących Przykładów dla Elektroników

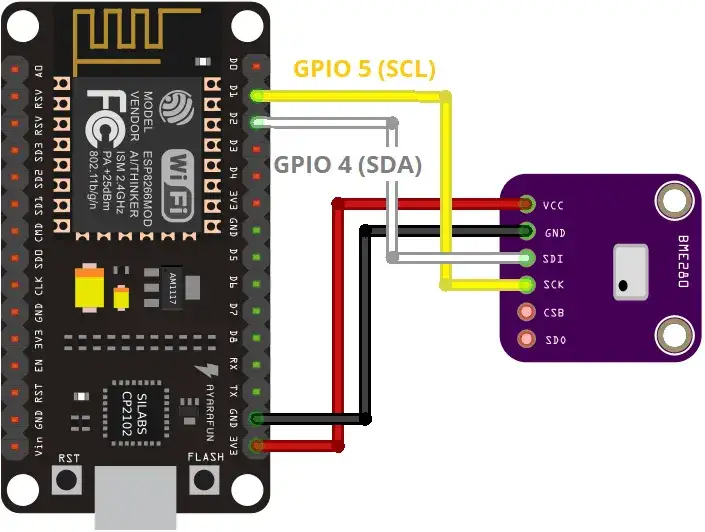

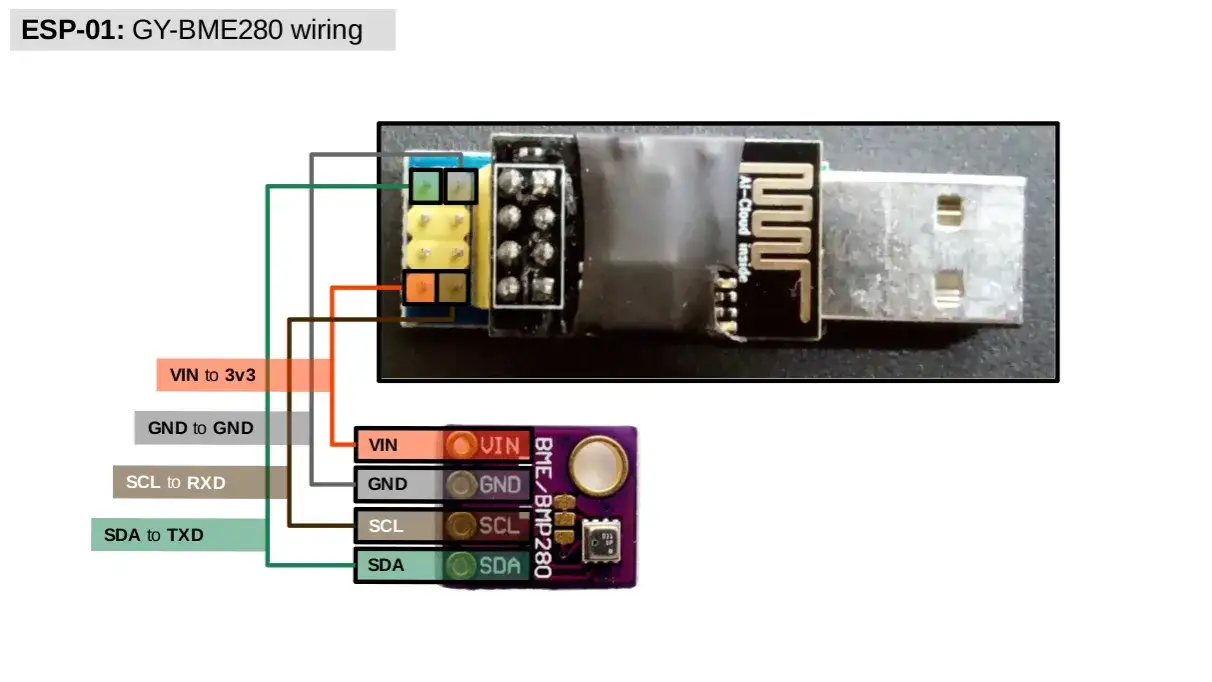

Schemat połączenia modułów
Prawidłowe połączenie ESP8266-01 z czujnikiem BME280 wymaga precyzji. Moduły komunikują się przez magistralę I2C. Połączenia należy wykonać przewodami o małej długości.
| BME280 | ESP8266-01 |
|---|---|
| VIN | 3.3V |
| GND | GND |
| SCL | GPIO 5 |
| SDA | GPIO 4 |
Wszystkie połączenia powinny być zabezpieczone przed przypadkowym zwarciem. Warto zastosować rezystory podciągające na liniach I2C.
Co trzeba wiedzieć przed rozpoczęciem programowania?
Moduł ESP8266-01 ma specyficzne wymagania dotyczące programowania. Pin GPIO0 musi być podłączony do masy podczas wgrywania kodu.
Bootloader wymaga odpowiedniej sekwencji uruchomienia. Należy pamiętać o prawidłowej konfiguracji portów szeregowych.
Komunikacja I2C wymaga poprawnej konfiguracji pinów. Magistrala obsługuje adresowanie 7-bitowe, co pozwala na podłączenie wielu urządzeń.
Konfiguracja połączenia Wi-Fi
Ustawienia sieci dla ESP8266 monitoringu temperatury wymagają podania nazwy i hasła. Moduł obsługuje sieci 2.4GHz w standardzie 802.11 b/g/n.
Warto zaimplementować mechanizm automatycznego reconnectu. Pozwoli to na stabilną pracę stacji meteo ESP8266 nawet przy chwilowych problemach z siecią.
Bezpieczeństwo połączenia zapewnia szyfrowanie WPA2. Dane logowania należy przechowywać w bezpieczny sposób.
Inicjalizacja czujnika BME280
BME280 Arduino WiFi wymaga poprawnej inicjalizacji przy starcie. Czujnik oferuje różne tryby pracy wpływające na dokładność i częstotliwość pomiarów.
Konfiguracja obejmuje ustawienie oversamplingu dla każdego parametru. Można wybrać tryb forced lub normal, w zależności od potrzeb.
Domyślny adres I2C czujnika to 0x76. W razie konfliktu można zmienić go na 0x77.
Programowanie stacji pogodowej
ESP8266 stacja pogodowa wymaga odpowiedniej struktury programu. Kod dzielimy na sekcje odpowiadające za WiFi, pomiary i prezentację danych. Implementacja wykorzystuje standardowe biblioteki Arduino.
| Funkcja | Opis |
|---|---|
| setup() | Inicjalizacja modułów i połączenia WiFi |
| loop() | Główna pętla programu z odczytem danych |
| readSensor() | Pobieranie pomiarów z BME280 |
| sendData() | Przesyłanie danych przez WiFi |
Program dla ESP8266-01 BME280 wykorzystuje przerwania systemowe. Pozwalają one na efektywne zarządzanie czasem.
Obsługa błędów jest kluczowa dla stabilności systemu. Każda operacja wymaga weryfikacji statusu wykonania.
Odczyt danych z czujnika
Pobieranie pomiarów z ESP8266 czujnika temperatury WiFi odbywa się cyklicznie. Czujnik wymaga około 100ms na wykonanie pełnego zestawu pomiarów.
Wartości są automatycznie kompensowane pod względem temperatury. BME280 zapewnia wysoką dokładność dzięki wbudowanym algorytmom kalibracji.
Dane zapisujemy w zmiennych globalnych. Umożliwia to łatwy dostęp z różnych części programu.
Częstotliwość odczytów należy dostosować do potrzeb. Standardowo stosuje się interwał 2-5 minut.
Wyświetlanie danych pomiarowych
Dla ESP8266 pomiaru wilgotności stosujemy formatowanie z dwoma miejscami po przecinku. Jednostki wyświetlamy zgodnie z międzynarodowymi standardami.
Dane można prezentować przez prosty serwer WWW. Port 80 musi być dostępny w sieci lokalnej.
Format JSON ułatwia integrację z innymi systemami. Warto dodać znaczniki czasowe do pomiarów.
Typowe problemy podczas uruchamiania
Najczęstszym problemem jest niestabilne zasilanie modułu ESP8266-01. Objawia się to losowymi resetami i błędami połączenia.
Błędy komunikacji I2C występują przy zbyt długich przewodach. Połączenia nie powinny przekraczać 20cm.
Problem z adresowaniem BME280 rozwiązuje skanowanie magistrali I2C. Program testowy jest dostępny w przykładach Arduino.
Większość problemów można rozwiązać przez reset sprzętowy. Sprawdź też ustawienia flash size w IDE.
Optymalizacja działania stacji
Wydajność stacji meteo ESP8266 można poprawić przez deep sleep. Moduł budzi się tylko na czas pomiarów.
Buforowanie danych redukuje transmisję WiFi. Wysyłamy pakiet dopiero po zebraniu kilku pomiarów.
Optymalizacja zużycia energii wymaga wyłączenia LED-ów. Moduł w trybie deep sleep pobiera tylko 20µA.
Co powinieneś zapamiętać o budowie własnej stacji pogodowej
Połączenie ESP8266-01 z czujnikiem BME280 tworzy podstawę funkcjonalnej stacji meteorologicznej. Najważniejsze to zadbać o stabilne zasilanie 3.3V i prawidłowe połączenia I2C. Cały projekt można zrealizować w kilka godzin, korzystając z dostępnych bibliotek Arduino.
Kluczem do sukcesu jest dokładne przestrzeganie procedury konfiguracji środowiska programistycznego i połączeń sprzętowych. ESP8266 stacja pogodowa wymaga poprawnej inicjalizacji zarówno modułu WiFi, jak i czujnika. Warto zacząć od prostego kodu testowego, a następnie rozbudowywać funkcjonalność.
Większość problemów z działaniem ESP8266 monitoringu temperatury wynika z niedokładności wykonania połączeń lub niestabilnego zasilania. Systematyczne podejście do uruchamiania i debugowania pozwoli szybko zlokalizować i usunąć ewentualne usterki. Optymalizację działania najlepiej przeprowadzić po uzyskaniu stabilnej pracy podstawowych funkcji.
