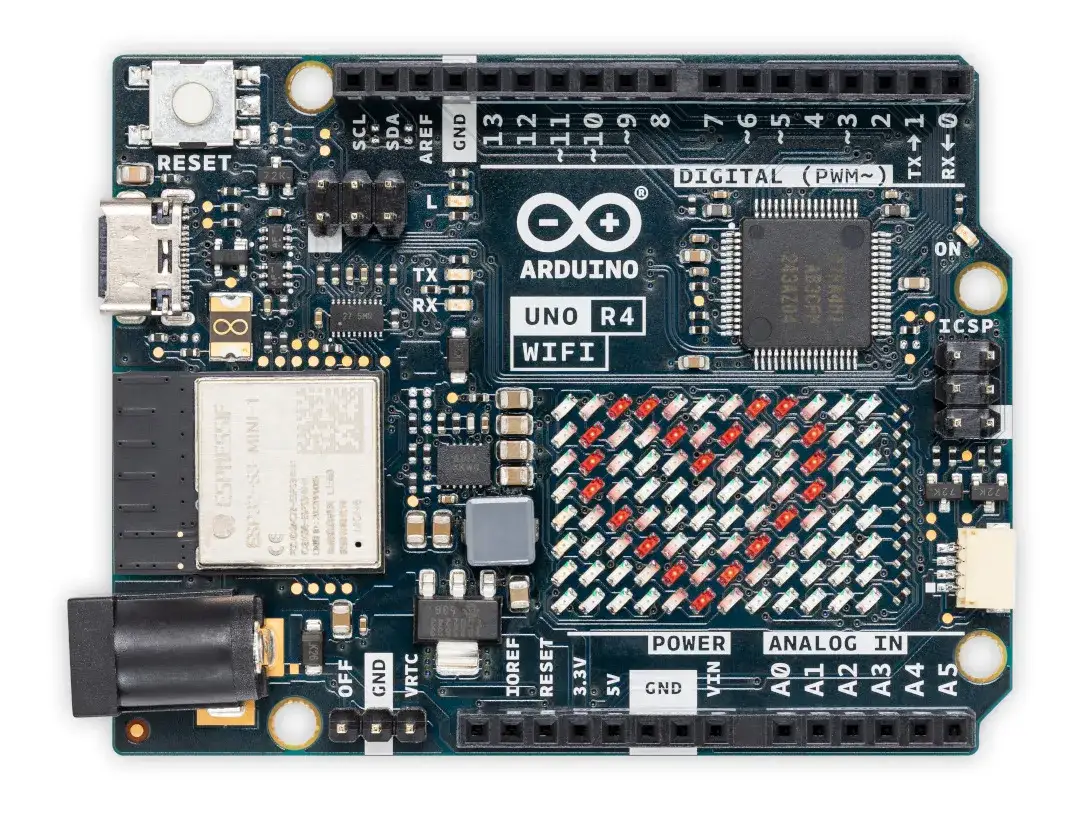

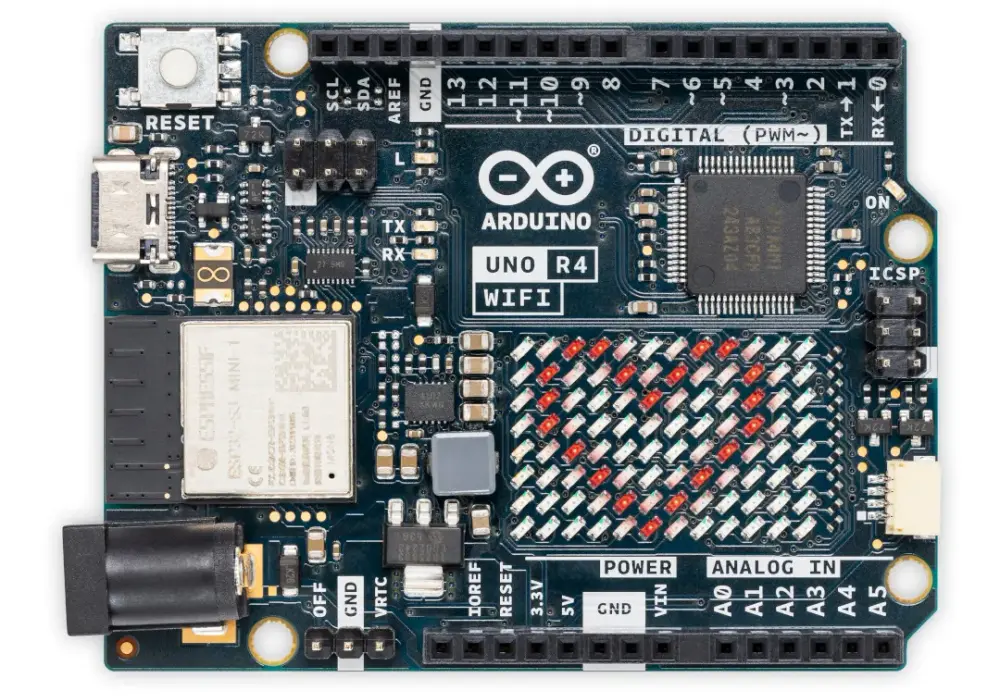

Pomiar napięcia z wykorzystaniem Arduino to podstawowa umiejętność w elektronice. Mimo że Arduino nie mierzy napięcia bezpośrednio, wykorzystuje przetwornik analogowo-cyfrowy (ADC). Proces pomiaru jest prosty. Wymaga tylko podstawowej wiedzy z elektroniki i programowania. Arduino Uno, dzięki 10-bitowemu przetwornikowi, może mierzyć napięcia od 0 do 5V z dokładnością do 4.88 mV.
Najważniejsze informacje:- Arduino wykorzystuje przetwornik ADC do pomiaru napięcia
- Standardowy zakres pomiaru to 0-5V
- Do pomiaru wyższych napięć potrzebny jest dzielnik napięcia
- Dokładność pomiaru wynosi około 4.88 mV
- Pomiar wymaga tylko podstawowego kodu i kilku elementów
- Kalibracja jest kluczowa dla dokładnych pomiarów
- Istnieją gotowe moduły ułatwiające pomiar
Zasada działania pomiaru napięcia w Arduino
Arduino pomiar napięcia opiera się na działaniu przetwornika analogowo-cyfrowego (ADC). Jest to kluczowy element, który zamienia analogowy sygnał napięciowy na wartość cyfrową. Przetwornik działa z częstotliwością 10kHz, co pozwala na szybkie i dokładne odczyty.
W przypadku popularnego arduino miernik napięcia wykorzystuje 10-bitowy przetwornik ADC. Oznacza to, że może on rozróżnić 1024 poziomy napięcia (od 0 do 1023). Każda jednostka odpowiada napięciu około 4.88mV.
Standardowy arduino woltomierz może mierzyć napięcia w zakresie od 0 do 5V. Do pomiaru wyższych napięć niezbędne jest zastosowanie arduino dzielnik napięcia.
- Płytka Arduino (np. Uno lub Nano)
- Rezystory do dzielnika napięcia
- Przewody połączeniowe
- Złącza pomiarowe
Niezbędne elementy do budowy układu pomiarowego
| Komponent | Wartość/Typ | Zastosowanie |
| Arduino Uno | ATmega328P | Jednostka sterująca |
| Rezystor R1 | 100kΩ | Górny rezystor dzielnika |
| Rezystor R2 | 10kΩ | Dolny rezystor dzielnika |
Jakość użytych komponentów ma kluczowe znaczenie dla dokładności pomiarów. Zaleca się stosowanie rezystorów o tolerancji 1% lub lepszej.
Czytaj więcej: Mobilny internet do laptopa: Połącz się z internetem, gdziekolwiek jesteś!
Budowa układu pomiarowego krok po kroku
Montaż arduino miernika napięcia rozpocznij od połączenia rezystorów w dzielnik napięcia. Górny rezystor (R1) podłącz do punktu pomiarowego, a dolny (R2) do masy.
Środkowy punkt dzielnika połącz z pinem analogowym A0 Arduino. Upewnij się, że wszystkie połączenia są stabilne i prawidłowo zaizolowane.
Ostatnim krokiem jest podłączenie zasilania do układu Arduino. Pamiętaj o proper podłączeniu masy układu pomiarowego.
Przykładowy kod do pomiaru napięcia
Arduino pomiar napięcia wymaga odpowiedniego oprogramowania mikrokontrolera. Poniższy kod umożliwia podstawowy odczyt i wyświetlanie wartości napięcia.
```cpp void setup() { Serial.begin(115200); pinMode(A0, INPUT); } void loop() { int adc_val = analogRead(A0); float voltage = adc_val * (5.0 / 1023); Serial.print("Napięcie: "); Serial.print(voltage); Serial.println(" V"); delay(1000); } ```Program rozpoczyna się od inicjalizacji portu szeregowego i konfiguracji pinu A0. Jest to niezbędne do prawidłowej komunikacji i odczytu danych.
W głównej pętli programu odczytywana jest wartość z przetwornika ADC. Następnie przeliczana jest ona na rzeczywistą wartość napięcia.
Modyfikacje kodu dla różnych zakresów pomiarowych
Aby dostosować arduino volt meter do większych napięć, należy zmodyfikować współczynnik przeliczeniowy. Wartość współczynnika zależy od zastosowanego dzielnika napięcia.
Do precyzyjnych pomiarów warto dodać funkcję uśredniania wyników. Pozwoli to zredukować szum i uzyskać stabilniejsze odczyty.
- Zmiana zakresu pomiarowego przez modyfikację współczynnika
- Dodanie funkcji kalibracji
- Implementacja uśredniania wyników
- Dodanie alarmów przekroczenia zakresu
- Zapisywanie wyników do pamięci
Przeliczanie wartości i kalibracja
Podstawowy wzór na przeliczanie wartości w arduino pomiar napięcia to: voltage = analogRead(A0) * (5.0 / 1023). Jest to punkt wyjścia do dalszych modyfikacji. Dla większych napięć należy uwzględnić współczynnik dzielnika.
Przy stosowaniu arduino dzielnik napięcia wymagane jest uwzględnienie rzeczywistego stosunku rezystorów. Wzór się wtedy rozszerza o współczynnik (R1 + R2) / R2. Precyzyjne pomiary wymagają uwzględnienia tolerancji elementów.
Współczynnik kalibracji można wyznaczyć porównując wskazania arduino woltomierz z profesjonalnym multimetrem. Należy go następnie zastosować w kodzie jako mnożnik końcowego wyniku.
Jak uzyskać dokładne pomiary?
Stabilność zasilania Arduino ma kluczowy wpływ na dokładność pomiarów. Użyj stabilizowanego źródła 5V.
Ekranowanie przewodów pomiarowych znacząco redukuje zakłócenia. Stosuj możliwie krótkie połączenia.
Uśrednianie wielu pomiarów poprawia dokładność arduino miernik napięcia. Zbieraj minimum 10 próbek przed wyświetleniem wyniku.
| Problem | Rozwiązanie |
| Niestabilne odczyty | Dodaj kondensator filtrujący 100nF |
| Błędne wartości | Sprawdź kalibrację i dzielnik napięcia |
| Zakłócenia | Zastosuj ekranowane przewody |
Ograniczenia i środki ostrożności
Standardowy arduino pomiar napięcia ograniczony jest do maksymalnie 5V na wejściu analogowym. Przekroczenie tego napięcia może uszkodzić mikrokontroler. Zawsze stosuj odpowiedni dzielnik napięcia dla wyższych napięć.
Dokładność pomiaru zależy od stabilności napięcia referencyjnego Arduino. Wahania temperatury i jakość zasilania mogą wpływać na wyniki. Dla profesjonalnych zastosowań warto rozważyć zewnętrzne źródło napięcia referencyjnego.
Arduino multimetr może być podatny na zakłócenia elektromagnetyczne. Zachowaj odpowiednią odległość od źródeł silnych pól. Stosuj ekranowane przewody dla redukcji wpływu zakłóceń.
Praktyczne zastosowania układu
Arduino pomiar napięcia znajduje szerokie zastosowanie w monitorowaniu baterii i akumulatorów. System może automatycznie alarmować o niskim stanie naładowania.
Arduino woltomierz sprawdza się w pomiarach napięcia zasilania urządzeń elektronicznych. Może rejestrować wahania i spadki napięcia.
Monitoring paneli słonecznych to kolejne zastosowanie arduino volt układu. Umożliwia śledzenie wydajności systemu fotowoltaicznego.
Arduino pomiar prądu w połączeniu z pomiarem napięcia pozwala na kompleksową diagnostykę układów. Możliwe jest obliczanie mocy i zużycia energii.
System może również służyć jako rejestrator napięcia w długim okresie. Zapisuje dane na kartę SD dla późniejszej analizy.
Rozwiązywanie typowych problemów
Niestabilne odczyty najczęściej wynikają z zakłóceń elektrycznych. Dodaj kondensator 100nF między VCC a GND blisko pinu pomiarowego.
Błędne wskazania często są spowodowane nieprawidłową kalibracją. Sprawdź wartości rezystorów multimetrem i zaktualizuj współczynniki w kodzie.
Problem z zasięgiem pomiarowym rozwiążesz przez dostosowanie arduino dzielnik napięcia. Dobierz odpowiednie wartości rezystorów dla oczekiwanego zakresu.
Gdy arduino multimetr pokazuje przypadkowe wartości, sprawdź połączenia. Luźne przewody lub zimne luty są częstą przyczyną problemów.
Rozbudowa układu pomiarowego
Dodanie wyświetlacza LCD znacząco zwiększa funkcjonalność arduino miernik napięcia. Możesz wyświetlać bieżące pomiary, statystyki i alarmy. Moduł Bluetooth umożliwia bezprzewodową transmisję danych do smartfona.
Rozszerzenie o dodatkowe kanały pomiarowe pozwala na jednoczesny monitoring wielu punktów. Zastosowanie multipleksera analogowego zwiększa liczbę dostępnych wejść pomiarowych. System może obsłużyć do 16 punktów pomiarowych.
Interfejs WiFi otwiera możliwość zdalnego monitoringu napięcia. Dane mogą być wysyłane do chmury lub serwera lokalnego.
Dodanie modułu RTC zapewnia precyzyjne znaczniki czasowe pomiarów. Pomoże to w długoterminowej analizie danych.
Co musisz wiedzieć o pomiarze napięcia przez Arduino
Arduino pomiar napięcia to podstawowe zastosowanie tej platformy w elektronice. Wykorzystując 10-bitowy przetwornik ADC i prosty dzielnik napięcia, możesz stworzyć własny woltomierz. Kluczem do sukcesu jest prawidłowa kalibracja i dobór komponentów.
Pamiętaj o zachowaniu środków bezpieczeństwa podczas pomiarów wysokich napięć. Arduino miernik napięcia wymaga odpowiedniego dzielnika napięcia dla pomiarów powyżej 5V. Dokładność pomiaru zależy od jakości użytych komponentów i stabilności zasilania.
Możliwości rozbudowy są praktycznie nieograniczone. Od prostego arduino woltomierz możesz przejść do zaawansowanego systemu pomiarowego z rejestracją danych, wyświetlaczem LCD i komunikacją bezprzewodową. Wszystko zależy od Twoich potrzeb i kreatywności w programowaniu.
